挠性电缆手动压接冲床结构设计

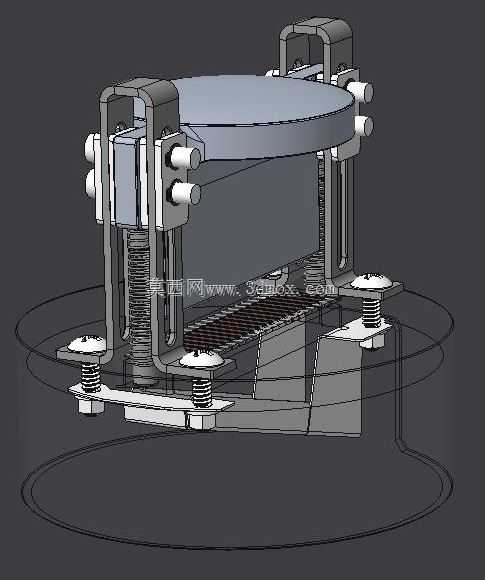

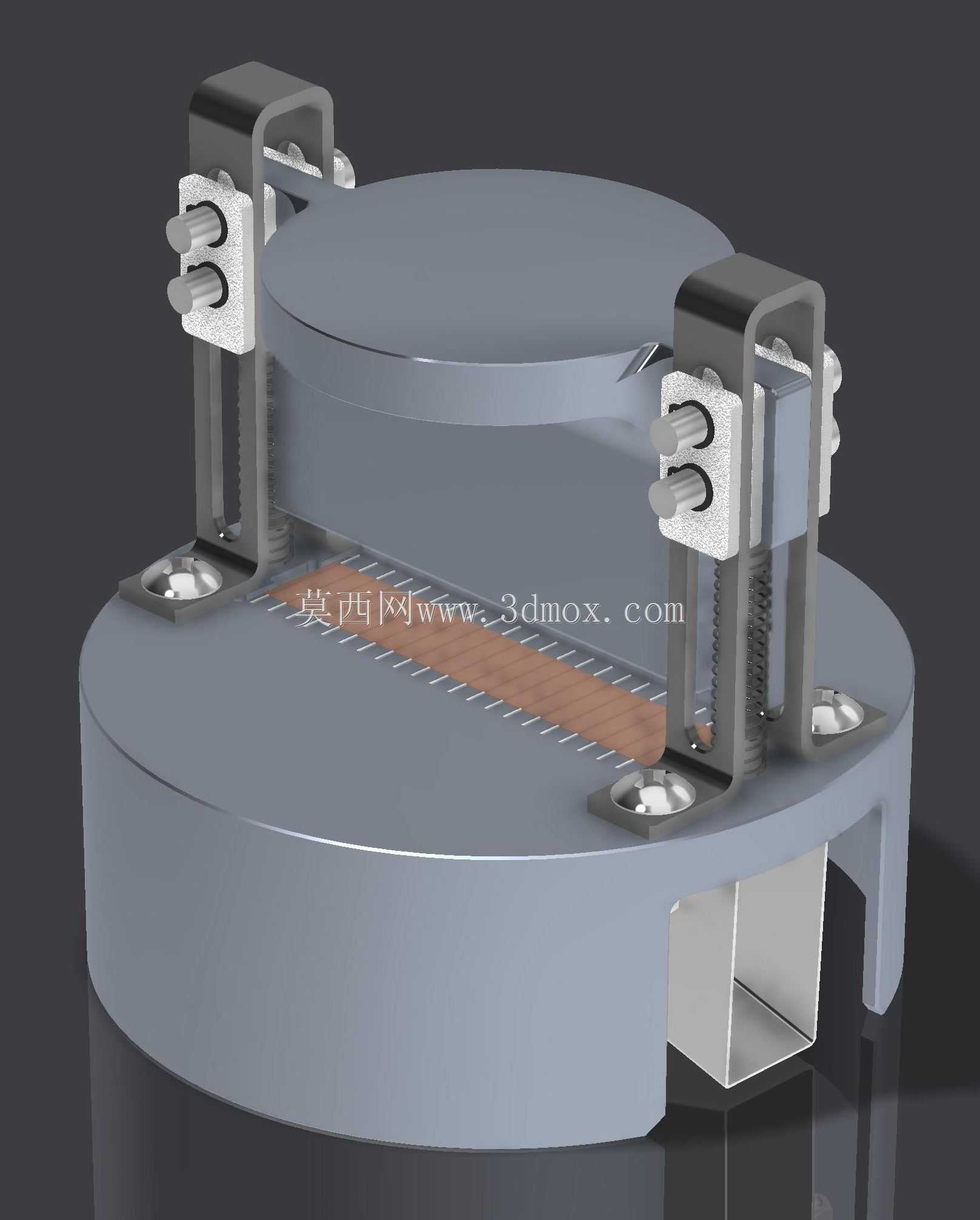

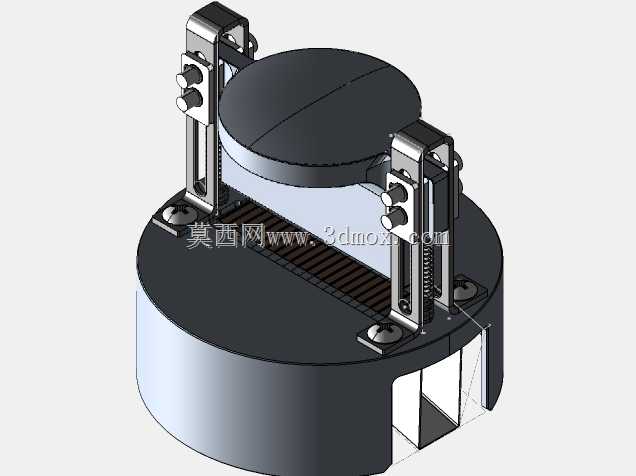

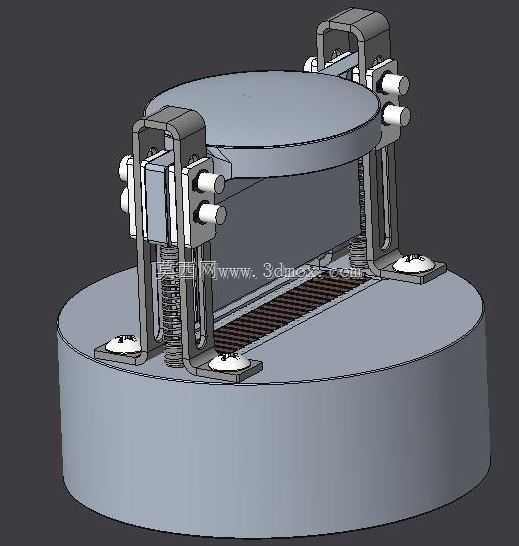

在低压线束加工、小批量电气装配的现场场景里，这类手动冲床的适配性往往比大型压接设备更高——尤其是面对多规格挠性电缆的端子压接、绝缘层冲切工序时，不需要外接动力源的特性让它能直接部署在装配工位、维修现场甚至户外作业点，不需要提前布置气源或供电线路，转场使用的灵活度优势非常明显。从结构布局来看，整机采用圆盘式底座作为承载基础，底座底部预留的开口结构刚好可以避让压接工位下方的废料掉落，同时圆盘形的支撑面能保证压接作业时的整机稳定性，不会因为手动施压的侧向力出现设备偏移。两侧的立式导向支架采用对称布置，支架上集成的可调锁紧模块可以根据不同规格电缆的压接高度需求，快速调整上压台的下行行程限位，不需要更换整套工装就能适配0.5平方到6平方不等的挠性电缆压接作业，调整时只需要松开支架上的锁紧旋钮，滑动调整限位块的高度位置再锁紧即可，单步调整耗时不超过30秒，非常适合多品种小批量的线束加工场景。上压台采用平板式结构，压接工作面做了平面度处理，保证压接时受力均匀，不会出现端子压接偏斜、压接深度不一致的问题；底座上的工位槽预留了通用工装安装位，可以根据加工需求更换不同的压接模具、冲切刀模，除了电缆端子压接之外，还能完成薄铜片冲裁、绝缘套管裁切等轻型冲压作业，拓展性足够覆盖日常电气装配的多数轻型冲压需求。设计时特意将手动施压的受力点做了居中优化，操作人员向下施压时的作用力可以直接传递到压接工位，不会出现偏载导致的支架变形问题；导向柱采用光滑圆杆配合自润滑衬套，长期使用也不会出现卡顿、行程偏移的问题，日常维护只需要定期在导向柱表面涂抹少量润滑脂即可，没有复杂的维护保养要求。从安装边界来看，整机的圆形底座直径控制在400mm级别，放置在常规的装配工作台面上不会占用过多操作空间，底座上预留的四个安装孔可以配合螺栓将设备固定在工作台面上，应对大力度压接作业时也能保证整机刚性；整机的高度控制在200mm左右，操作人员坐姿作业时手臂自然下垂就能完成施压操作，长时间作业也不容易产生疲劳感。这类手动冲床的结构设计逻辑完全围绕轻型压接作业的实际需求展开，没有多余的冗余结构，所有部件的设计都服务于压接作业的稳定性和操作便捷性，对于小批量线束加工、设备维修现场的线缆处理、实验室试样压接等场景来说，这种结构的设备实用性远高于复杂的动力驱动压力设备，而且后续如果需要升级为气动或电动驱动，只需要在现有结构基础上替换手动施压模块，加装气缸或电动推杆即可，不需要重新设计整体机架结构，改造成本非常低，能快速适配大批量生产的作业需求。压接工位的槽位做了防滑处理，放置电缆和端子时不会出现滑动移位，保证每次压接的位置精度；两侧的支架采用加厚钢板折弯成型，焊接后做了应力消除处理，长期承受交变压力也不会出现支架开焊、变形的问题，设备的使用寿命能满足车间长期高频使用的要求。
