教学演示用手动螺旋压力机结构

　　这款手动压力机的结构设计，核心面向职业院校、工科专业的机械原理实践教学场景，也可适配小批量手工装配、薄件压装、试样压制这类低载荷手动作业场景，整体结构完全围绕手动操作的力传递逻辑搭建，没有冗余的自动化组件，所有传动路径都外露呈现，能让学习者直观拆解力的放大过程。从实际用途来看，它不需要外接动力源，完全依靠人手操作手轮完成施压动作，适合教学场景下演示螺旋传动、齿轮减速增扭的力学原理，也能在小型维修工位、手工试制工位完成轴承压入、小零件铆接、薄材校平这类需要稳定静压力的作业，输出压力完全由操作人员通过手轮输入的力矩控制，不会出现气动、液压设备的冲击载荷，对脆性小零件的压装作业十分友好。功能特性上，

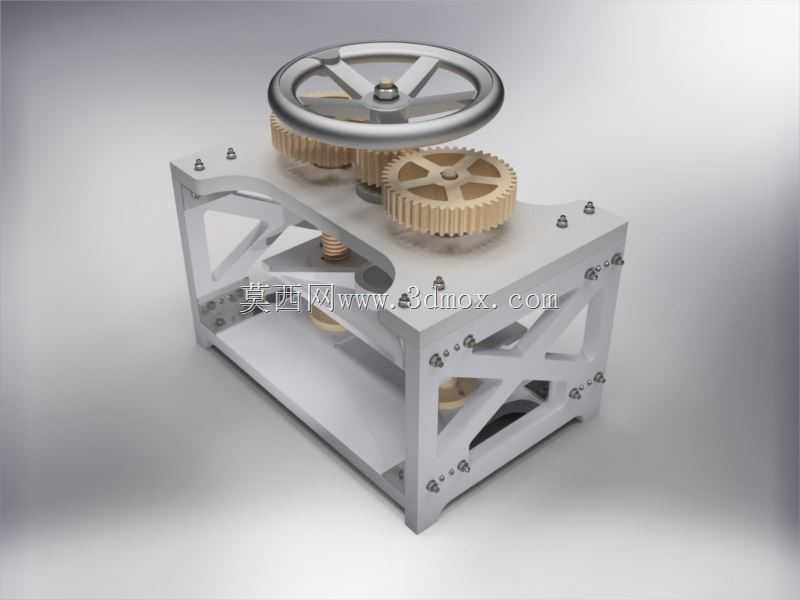

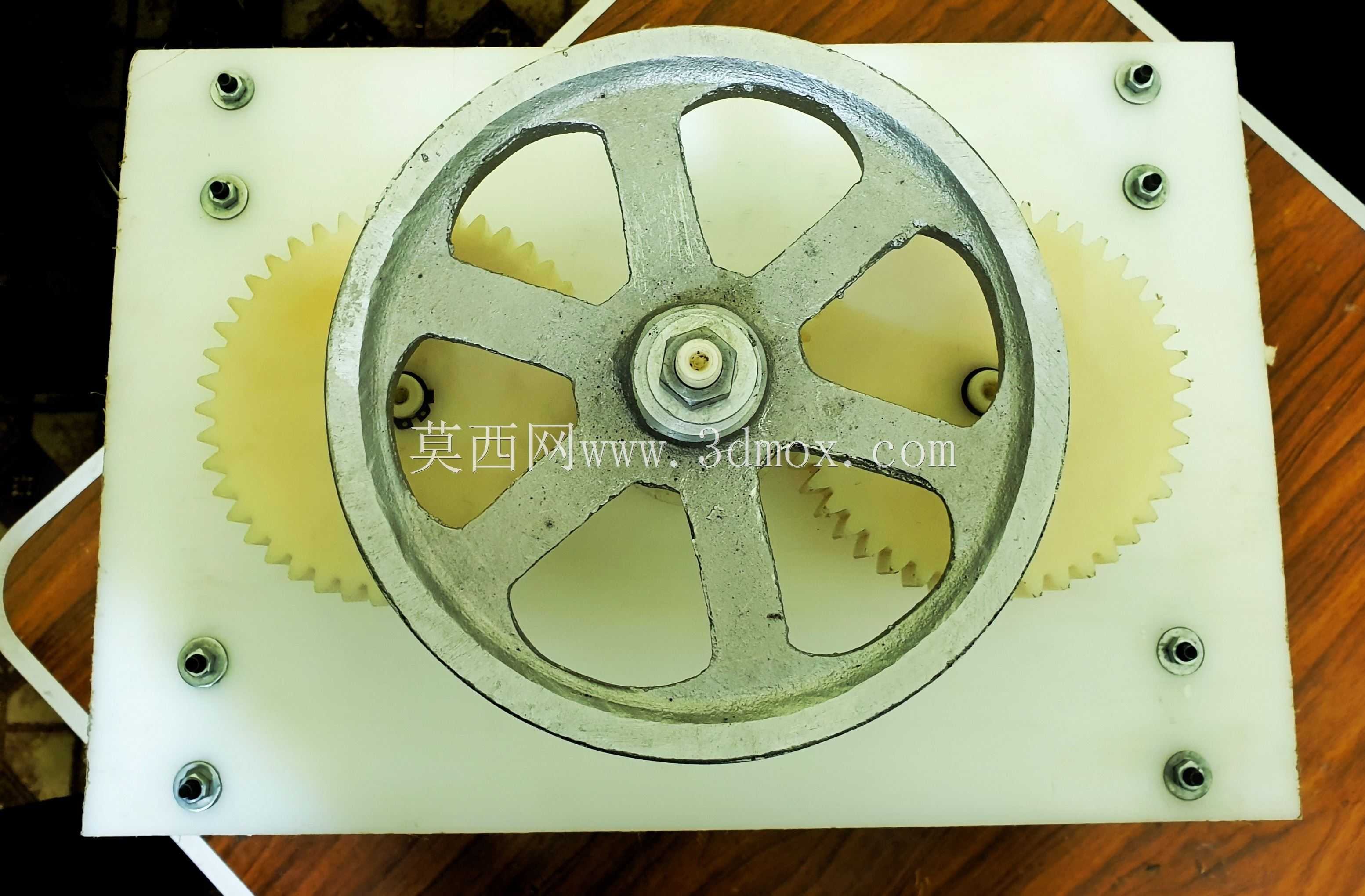

　　整套传动链采用两级直齿轮搭配梯形螺旋副的组合，顶部手轮输入的低扭矩转动，经过齿轮组的减速增扭后传递到竖直布置的丝杆，丝杆下端连接压头，将旋转运动转化为压头的直线施压动作；机架采用镂空桁架式结构，在保证整体刚性的前提下大幅降低了整体重量，所有连接位置都采用内六角螺栓紧固，没有焊接结构，方便拆装观察内部传动配合关系，压头下方预留了平整的工作台面，可根据作业需求更换不同的压头夹具，适配不同形状工件的压装需求。设计思路上完全服务于教学演示的核心需求，首先将所有传动部件都布置在机架上部的开放空间，没有封闭罩壳遮挡，学习者可以直接观察到齿轮啮合、丝杆进给的全过程，甚至可以手动盘动齿轮观察每一级的传动比变化；

　　齿轮参数选择上兼顾了传动效率和增扭效果，大齿轮与小齿轮的齿数比经过核算，保证普通人单手转动手轮时，就能在压头端输出足够完成教学演示的压力，不会出现操作费力的情况；梯形丝杆选择了自锁型导程，当手轮停止转动时，压头不会因为工件反力出现回退，保证施压过程的位置稳定性，也避免操作过程中出现安全隐患。机架的桁架结构设计经过受力校核，斜向支撑筋完全对应压力传递的受力路径，在压头满载施压时，机架的变形量控制在极小范围内，不会因为机架形变影响压装精度，也不会出现结构失稳的情况。安装边界与外形尺寸方面，整套设备的底座采用矩形布局，四个角点都设置了安装孔位，可以直接通过螺栓固定在工作台面上，避免施压过程中设备出现移位；

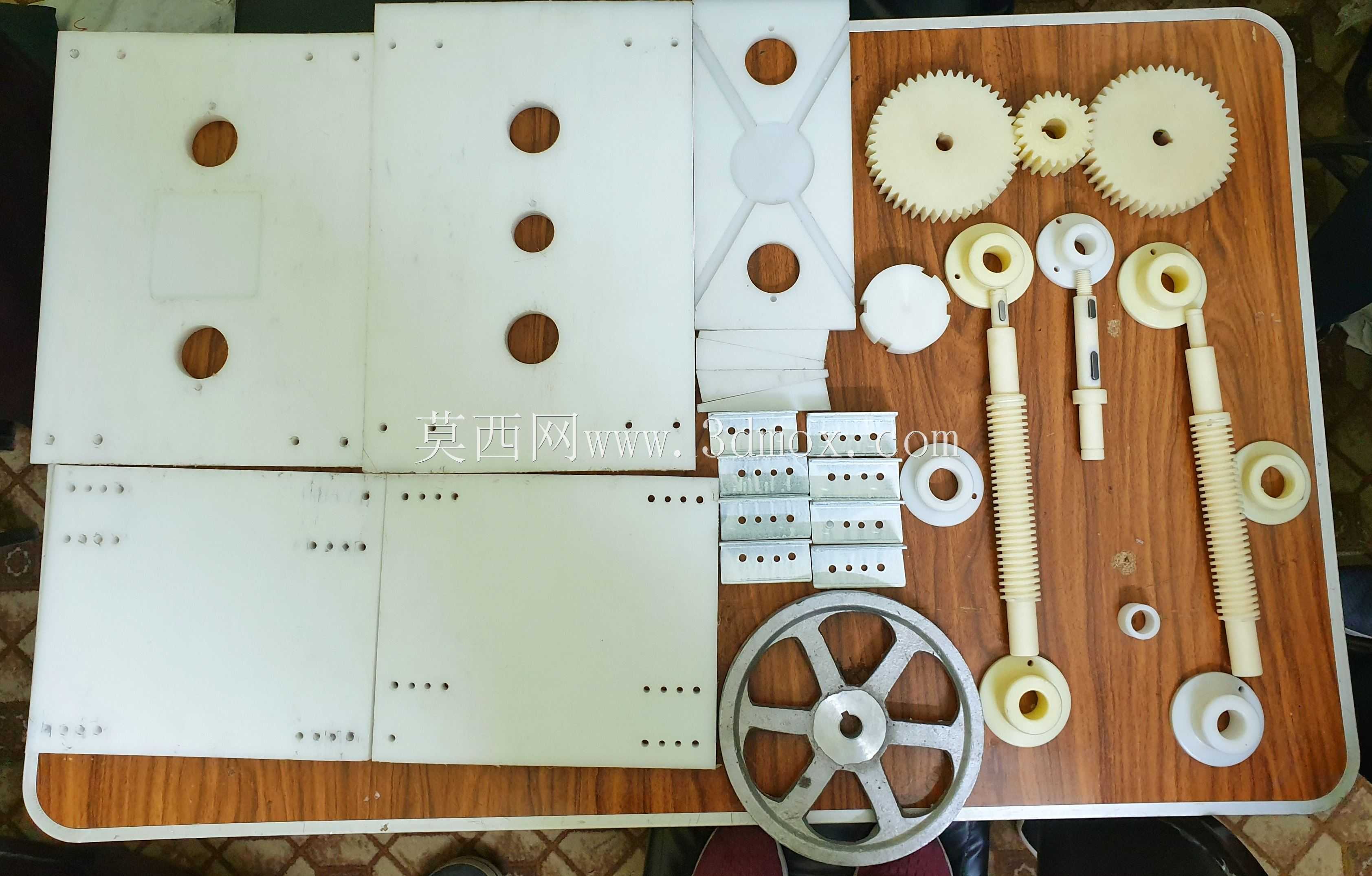

　　整体高度控制在成年人坐姿操作的舒适区间，顶部手轮的高度刚好适配手臂自然抬起的操作位置，不需要抬臂或者俯身操作；底座的工作台面预留了T型槽安装位，可快速装夹小型工装夹具，工作台面到压头下止点的距离经过优化，既可以放置一定高度的工件，也不会因为行程过长导致丝杆悬臂过长影响刚性；齿轮组的啮合侧隙调整通过安装座的长圆孔实现，装配时可以根据实际加工精度调整齿轮中心距，保证啮合顺畅无卡滞，也能在教学演示时展示齿轮侧隙调整的工艺方法。整套结构没有复杂的异形零件，所有机加工件都采用常规的铣削、车削工艺即可完成加工，适合作为金工实习、课程设计的实操项目，学习者可以从零件加工、装配调试到实际操作完整走完机械产品的全流程，直观理解机械结构从设计到落地的全过程逻辑。
