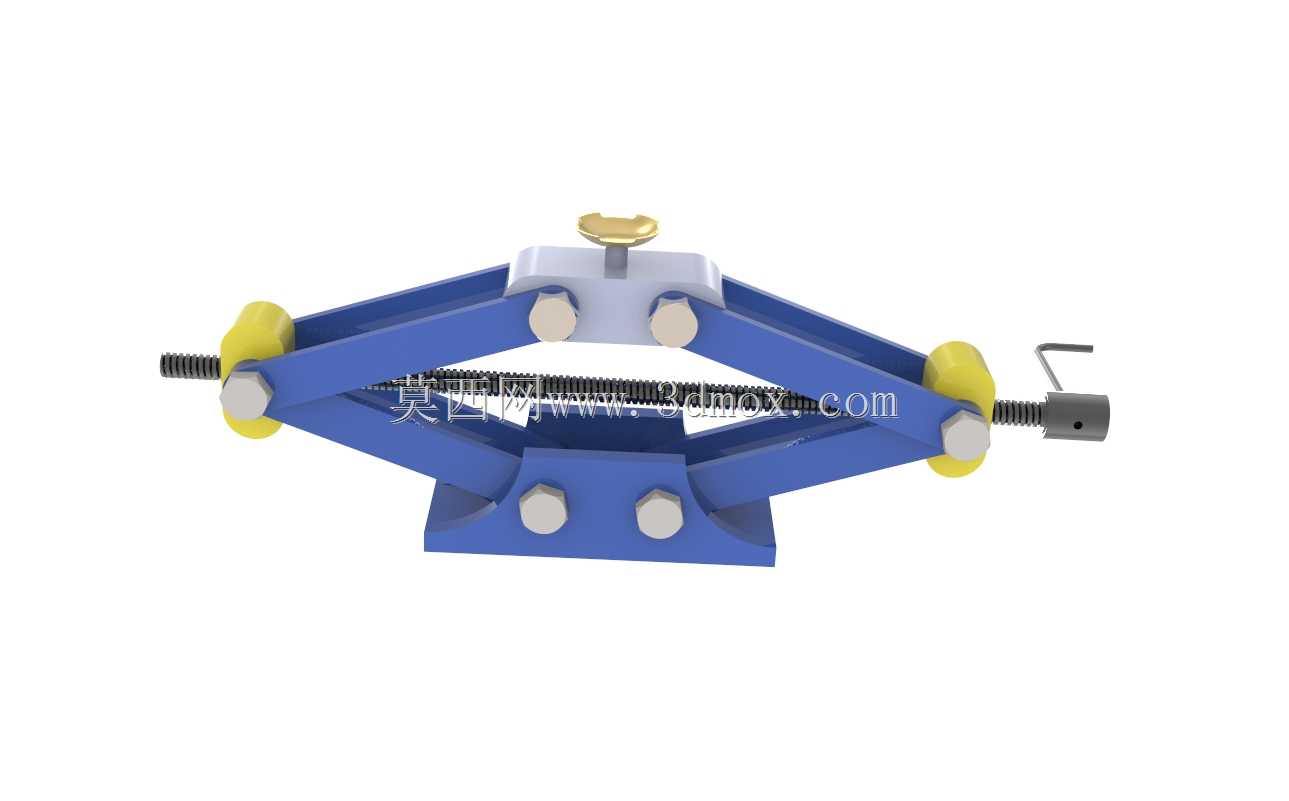

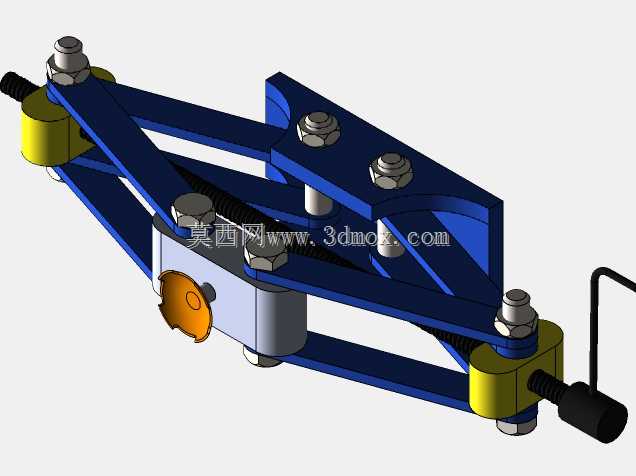

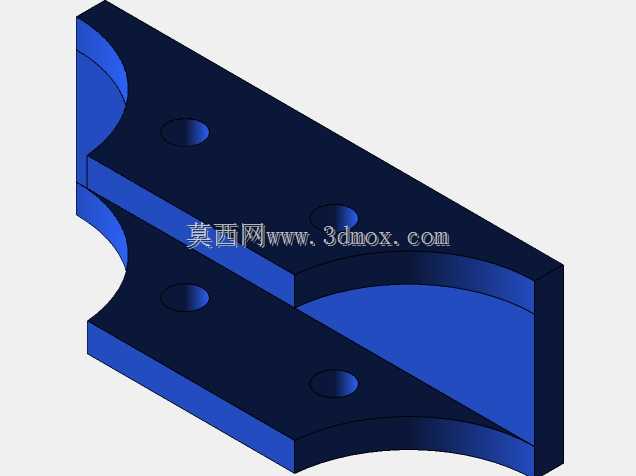

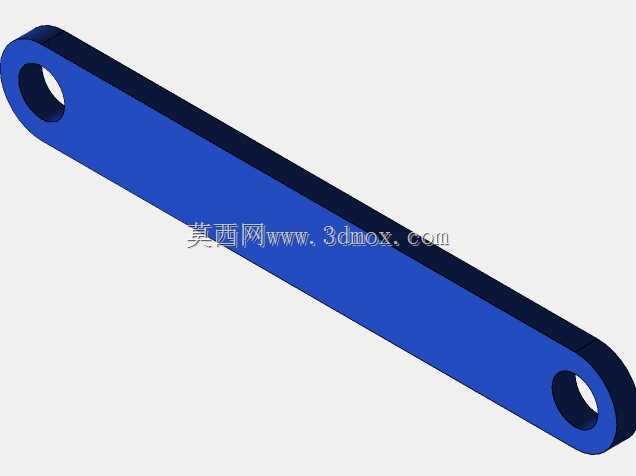

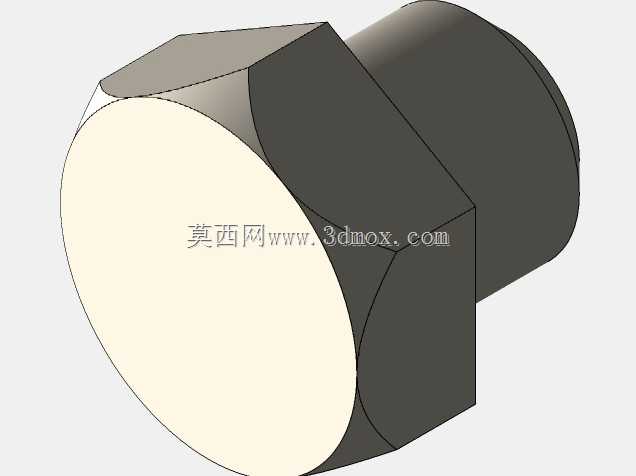

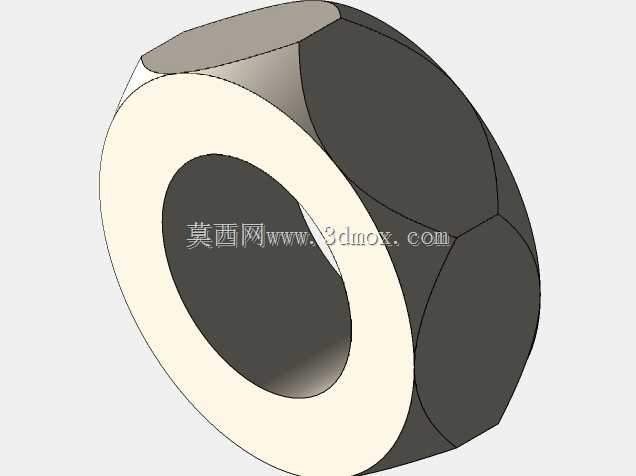

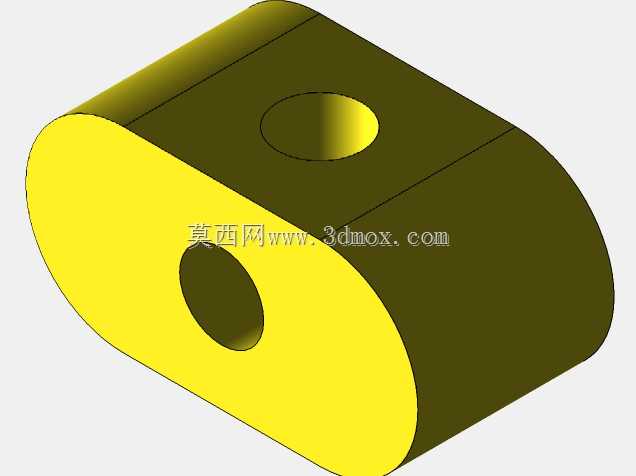

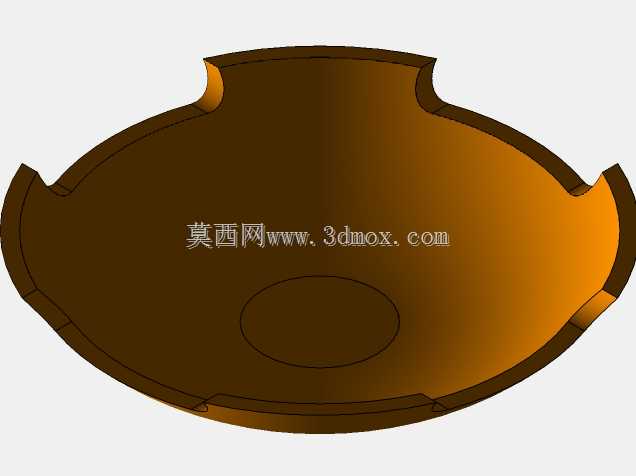

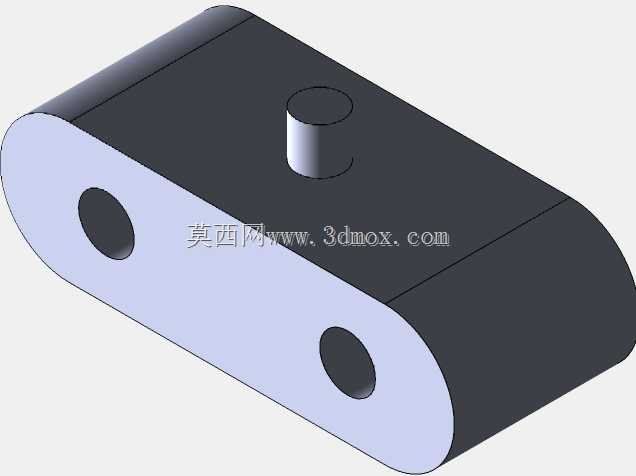

日常汽修场景里,更换轮胎、底盘检修作业时,这类剪式支撑装置是最常见的随车配套工具,相比液压类顶升设备,它的结构更紧凑,折叠后占用的后备箱储物空间极小,不会额外增加车辆的随车负重,也不存在液压油泄漏、密封件老化失效的隐患,哪怕在低温、高海拔这类特殊环境下,也能稳定完成顶升作业。从结构设计逻辑来看,这套装置采用对称剪臂铰接布局,上下两端分别设置支撑托面与底座承托板,中间通过贯穿的传动丝杆传递扭矩,丝杆两端的螺纹旋向相反,转动端部的摇臂接口时,两组铰接剪臂会同步收拢或张开,以此改变整体的支撑高度,整个传动过程没有复杂的减速结构,力的传递路径直接,操作时只需要配套的摇杆套入端部的弯折接头,往复转动就能平稳调整顶升高度,不会出现突然卸力的风险。在功能特性上,顶部的支撑托面做了弧形适配结构,刚好能卡入车辆底盘指定的顶升支撑点位,避免顶升过程中出现滑脱偏移,托面上方的可调压块可以根据不同车型的底盘间隙做小范围的高度微调,保证支撑面和底盘加强筋完全贴合,受力不会集中在底盘薄板区域造成钣金变形。剪臂的铰接点全部采用销轴加耐磨衬套的连接方式,每个铰接位置的受力都经过对称分配,单侧剪臂承受的载荷会通过交叉的臂体分散到底座的四个边角,底座的接触面积经过优化,在普通沥青、硬化水泥路面上使用时,不会因为压强过大出现下陷倾斜的问题,两端的黄色缓冲限位块,是剪臂收拢到最小高度时的硬限位,避免臂体过度贴合造成漆面磨损,也能防止丝杆旋合到极限位置出现螺纹咬死的情况。做三维结构设计时,首先要确定的是最小收拢高度和最大顶升高度的行程范围,这个参数直接决定了剪臂的单节长度、铰接点的开孔位置,还有丝杆的有效螺纹长度,收拢状态下整体高度要适配家用轿车底盘的最低离地间隙,保证车辆轮胎完全亏气时也能把装置塞到支撑点位下方,最大顶升高度要满足轮胎完全离开地面的更换需求,预留足够的操作空间。安装边界方面,整套装置折叠后的横向宽度要控制在随车工具盒的预留尺寸内,端部的摇接接头突出长度不能过多,避免存放时和其他随车工具发生磕碰,丝杆的直径选择要匹配额定承重下的扭转强度,不能因为操作时的输入扭矩过大出现丝杆弯曲变形,铰接销轴的剪切强度要留足安全余量,哪怕承受偏载载荷也不会出现销轴断裂的情况。实际使用中,这类装置的受力方向始终是垂直方向,所以设计时不需要考虑过大的水平侧向力,但是要在剪臂的弯折位置做加强筋处理,避免长期承重后臂体出现塑性变形,丝杆上的螺纹采用梯形牙型,相比普通三角螺纹,它的承重能力更强,传动过程中的磨损更小,长期反复使用也不会出现滑牙问题,端部的摇杆接口做了弯折防脱设计,摇杆套入后转动时不会轻易滑脱,操作时的力臂长度经过匹配,普通人不需要施加过大的手臂力量就能完成家用轿车的顶升作业,不需要额外加接延长杆,避免输入扭矩过大损坏传动结构。
