螺旋顶升机构组件结构设计方案

项目分类:千斤顶 发布时间:2021-10-25 ID:335403
  • 螺旋顶升机构组件结构设计方案
  • 螺旋顶升机构组件结构设计方案
  • 螺旋顶升机构组件结构设计方案
  • 螺旋顶升机构组件结构设计方案
  • 螺旋顶升机构组件结构设计方案
  • 螺旋顶升机构组件结构设计方案
  • 螺旋顶升机构组件结构设计方案
  • 螺旋顶升机构组件结构设计方案

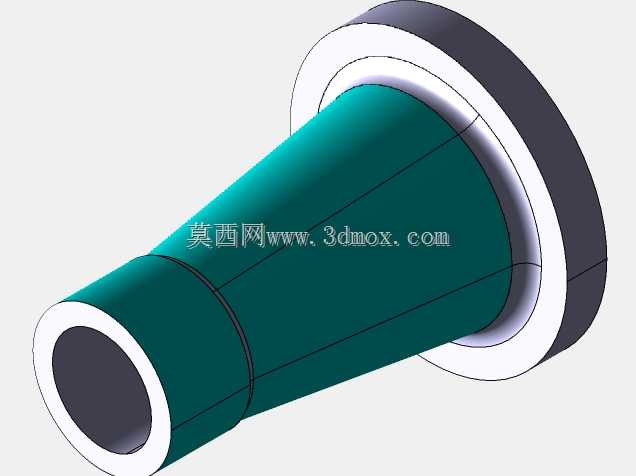

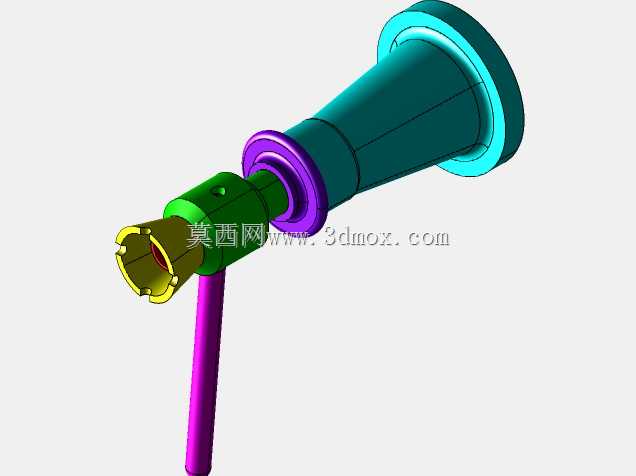

  在设备检修、小型构件安装、工装调试的现场场景里,这类螺旋顶升组件是最常被用到的手动顶升执行部件,不同于液压类顶升设备依赖密封件与压力介质的特性,纯机械螺旋传动的结构完全规避了漏油、泄压回落的风险,在无动力供电的野外作业、狭小空间内的精密调平场景中适配性极强。整套组件的核心传动逻辑依托梯形螺纹副的自锁特性实现,顶升受力时主轴与螺母的螺纹啮合面均匀承载,不需要额外加装锁止结构就能长时间保持顶升位置,不会因为负载持续作用出现缓慢滑降的问题,这一点在设备就位后的长期支撑场景里可靠性优势非常明显。从结构组成来看,握持操作的外套筒采用锥台造型设计,靠近施力端的直径更大,既能够增大手部握持的接触面积,降低手动旋转时的单位面积压强,

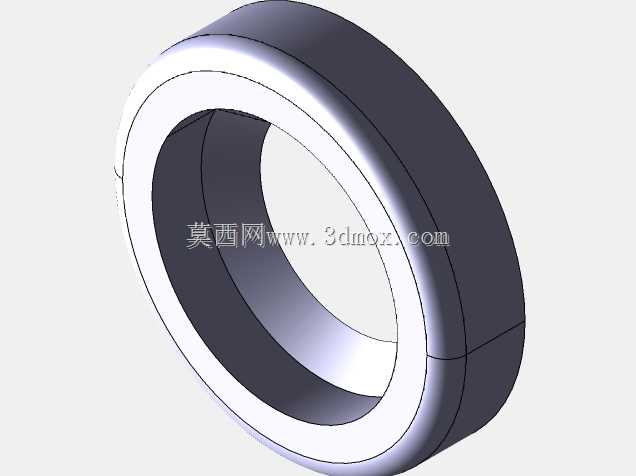

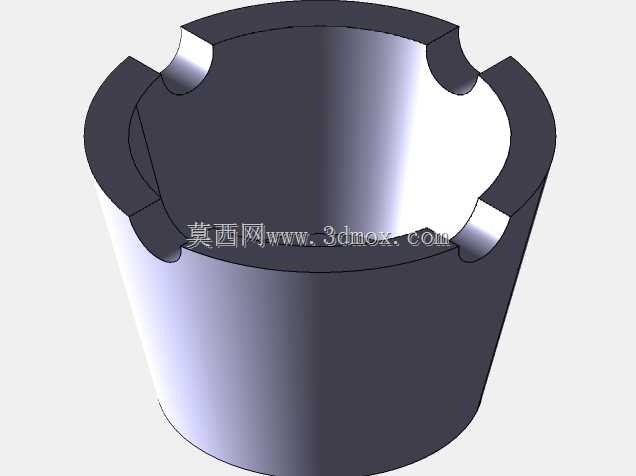

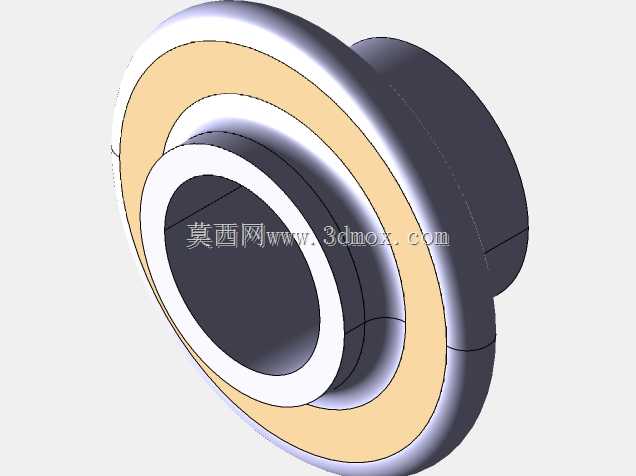

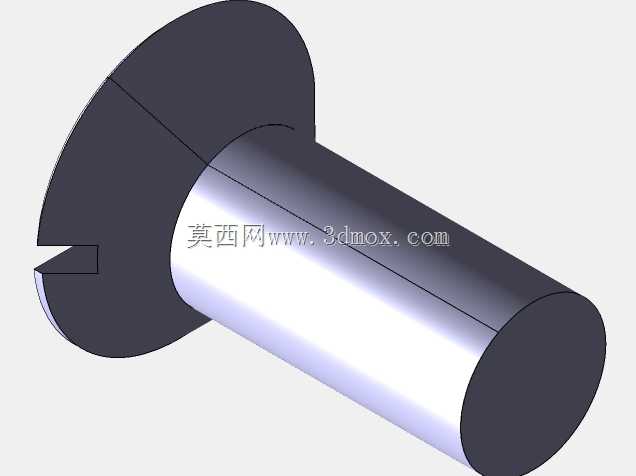

  也能在组件竖直放置时增大底部支撑接触范围,避免顶升过程中出现侧倾偏移;与外套筒配合的紫色限位环承担轴向定位作用,装配时卡入主轴的对应环槽内,限制外套筒的轴向窜动间隙,保证旋转操作时外套筒不会沿主轴方向滑动,转动手感更顺滑。前端的带爪支撑头采用开槽式结构,三个均匀分布的卡爪能够适配不同接触面的工件,不管是支撑平面构件还是带定位孔的工装底座,卡爪都能嵌入对应位置避免支撑时打滑,支撑头内部的螺纹孔与主轴前端的外螺纹配合,可根据实际支撑需求微调支撑头的伸出长度,适配不同高度差的作业场景。侧向布置的操作杆采用过盈配合方式穿入主轴对应的径向孔内,不需要额外的紧固件固定,装配时直接压入即可,手动旋转时力臂长度经过匹配设计,

  成年人单手施加作用力就能产生足够的顶升力矩,不需要借助加力杆就能满足额定顶升负载的操作需求,操作杆外露长度控制在合理范围内,避免在狭小空间操作时与周边构件发生干涉。整套组件的安装边界非常紧凑,收纳状态下整体长度适配常规工具箱的隔层尺寸,不需要拆分就能直接放入工具包内携带;各零件的配合公差经过合理匹配,螺纹副采用间隙配合保证转动顺畅,定位环与主轴的配合采用过渡配合避免松脱,所有外露棱边都做了倒钝处理,操作时不会划伤手部。在实际设计建模过程中,各零件的装配约束完全按照实际装配关系设置,螺纹副的啮合位置、限位环的卡接位置、操作杆的穿入位置都与实际生产装配逻辑一致,没有出现干涉或者约束错位的问题;各零件的壁厚经过受力校核,

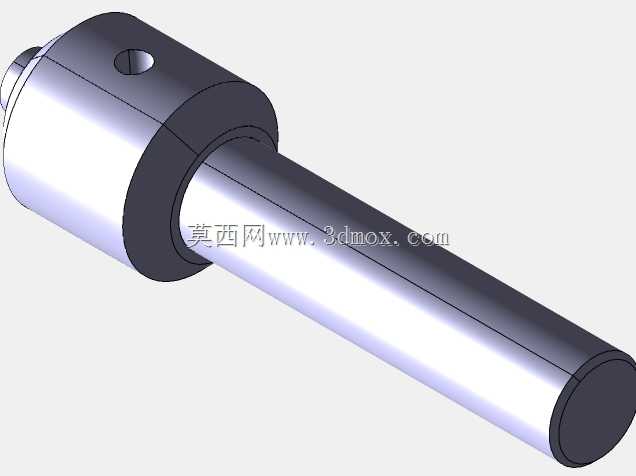

  外套筒的壁厚满足手动施力时的强度要求,不会因为握持施力出现变形,主轴的螺纹段核心直径满足额定顶升负载下的抗弯、抗剪强度要求,螺母的啮合螺纹圈数经过计算,保证螺纹牙的承载应力在材料许用范围内,不会出现滑牙失效的问题。这类螺旋顶升组件除了单独作为手动顶升工具使用外,还可以作为小型工装的调平部件集成到各类非标工装台、焊接夹具的底部,通过旋转组件调整工装的水平度,相比可调脚轮的调节结构,它的顶升行程更长,承载能力更强,能够适应地面不平整度更大的作业现场。
