圆柱零件钻孔加工用V型定位夹紧钻模

　　在轴类、销类等圆柱形零件的径向钻孔工序中，工件的定位精度与装夹效率直接决定了孔位的形位公差与加工节拍，这款V型结构钻模正是针对这类加工场景开发的专用工装。日常车间加工小直径圆柱件的径向孔时，若直接用平口钳装夹，很容易出现工件轴线偏移、钻孔时工件跟转的问题，尤其是批量加工时，反复找正会耗费大量辅助时间，还容易因装夹力不均导致圆柱面夹伤，这款钻模从结构上规避了这类问题。

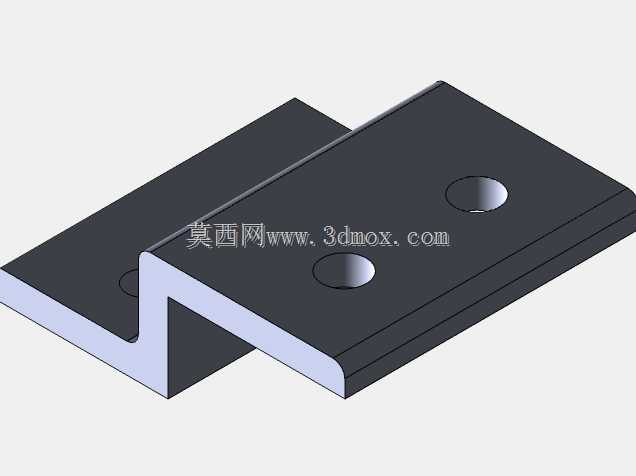

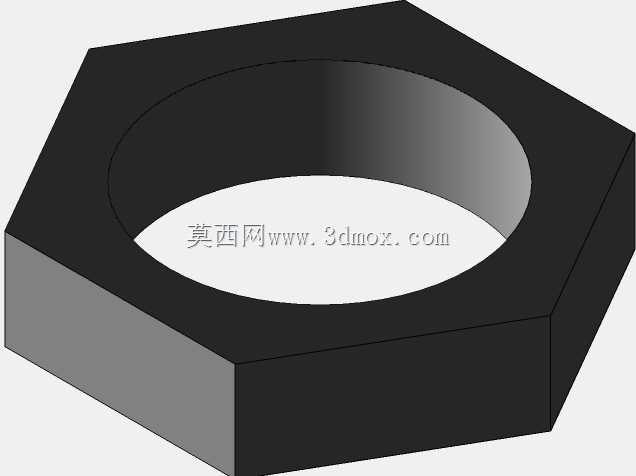

　　从功能特性来看，该钻模采用V型槽作为核心定位基准，V型面的夹角选用机械加工中通用的90度设计，能够适配一定直径范围内的圆柱零件，工件放入V型槽后，轴线自动与钻套的导向孔轴线保持垂直相交，无需每次加工前打表找正，大幅缩短装夹辅助时间。上方的夹紧压板采用带两个安装孔的悬臂式结构，通过紧固件与底座连接，夹紧力可根据工件材质调整，避免薄壁圆柱件被夹变形，同时压板的压合面做了让位处理，不会遮挡钻孔位置，也不会与钻头发生干涉。钻套位置设置在V型槽的正上方，三个并排的钻套对应圆柱件上的同排径向孔，钻套采用标准快换结构，磨损后可快速更换，保证钻孔的导向精度，避免钻头跑偏导致孔位超差。

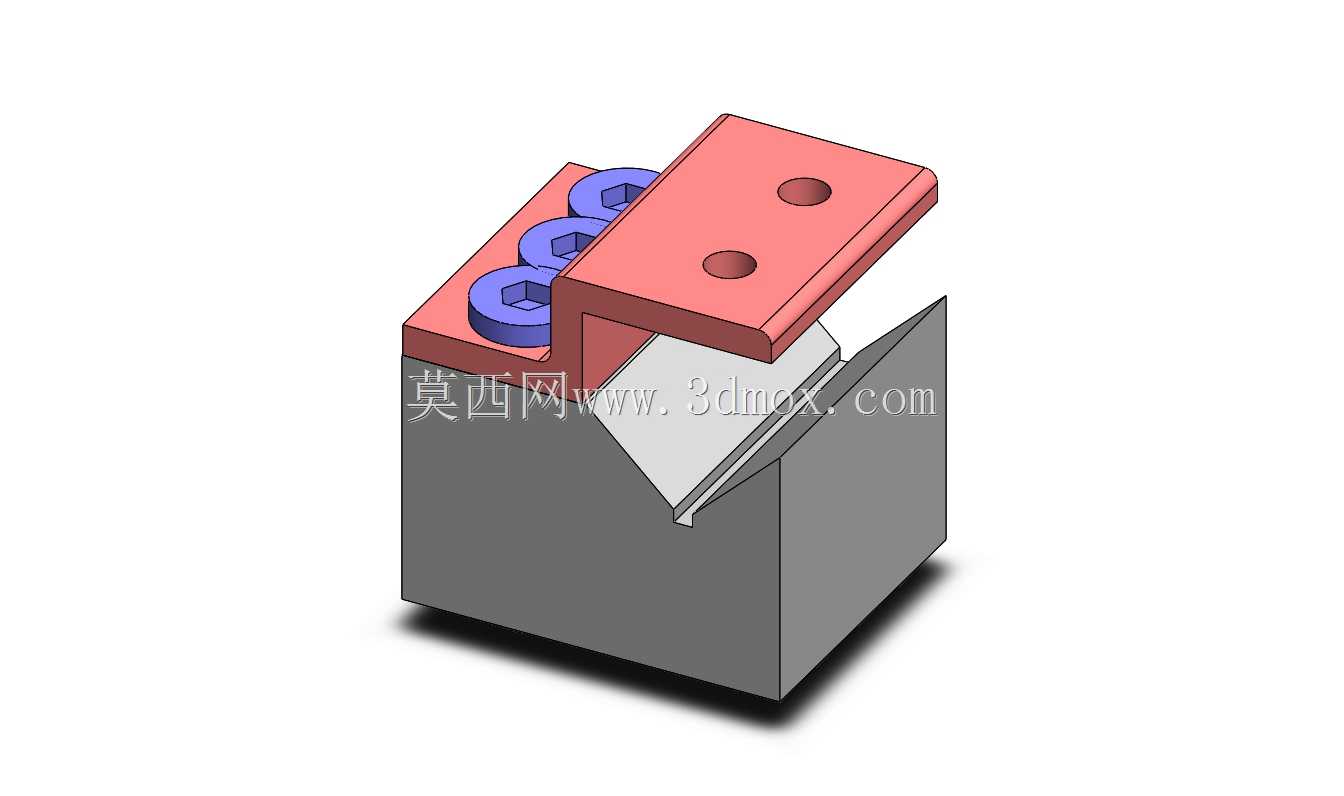

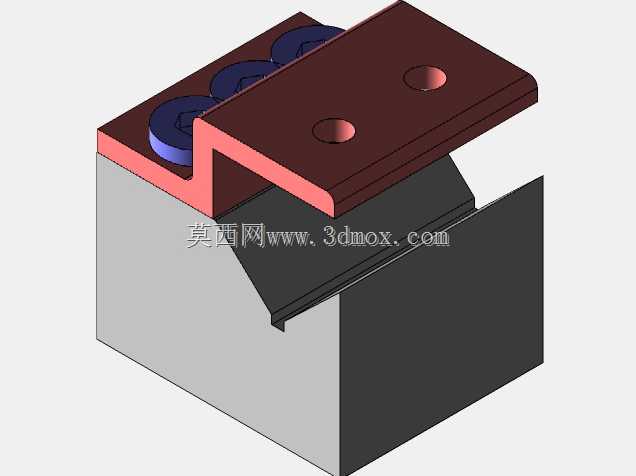

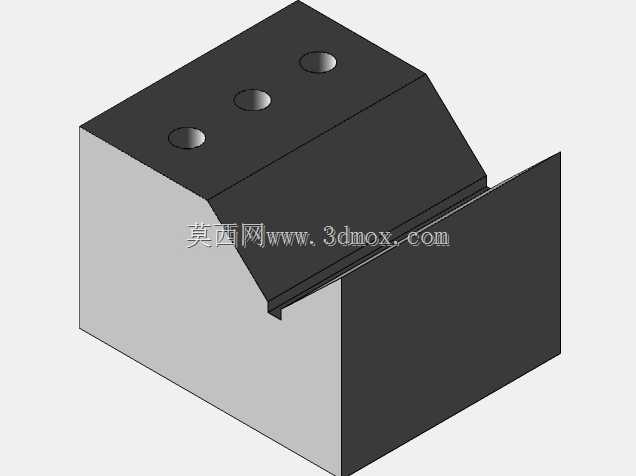

　　设计思路上，这款钻模优先考虑了加工场景的通用性与操作便捷性，底座采用方块式整体结构，底部为平整安装面，可直接固定在钻床工作台的T型槽上，也可配合平口钳夹持使用，安装边界灵活，不需要额外制作过渡连接盘。V型槽直接在底座上铣削成型，保证定位基准与底座安装面的垂直度，减少装配带来的累积误差；夹紧组件与底座的连接孔做了沉头处理，紧固件安装后不会突出底座表面，避免安装时与工作台面产生干涉。整体结构没有复杂的传动部件，车间日常维护只需要定期清理V型槽内的切屑、检查钻套磨损情况即可，不需要复杂的保养流程，适合中小批量零件的钻孔加工使用。

　　实际使用时，操作人员只需要将待加工的圆柱件放入V型槽，推到轴向定位端面后拧紧压板上的紧固件，即可启动钻床进行钻孔加工，加工完成后松开紧固件即可取下工件，整个装夹过程不需要额外的找正操作，新手经过简单培训即可上手操作。针对不同直径的圆柱件，只要工件直径在V型槽的适配范围内，都可以直接装夹使用，不需要更换定位元件，适配多品种小批量的加工需求。钻模的整体外形紧凑，占用钻床工作台的面积小，在小型台钻上也可以安装使用，不会因为工装体积过大影响操作空间。夹紧压板的行程做了合理限制，松开紧固件后压板不需要完全拆下，只需要抬起一定高度即可取放工件，进一步提升装夹效率。

　　在加工精度保障方面，V型定位面的粗糙度控制在合理范围内，既可以避免工件表面被划伤，又能保证定位时不会因接触面过于光滑出现工件滑动的问题；钻套与钻模板的配合采用过渡配合，保证钻套安装后不会出现晃动，钻头沿钻套进给时，孔的位置度可以稳定满足IT8级左右的公差要求，完全覆盖普通连接件、定位销类零件的钻孔精度需求。底座的四个侧面都做了平整加工，除了底面安装在工作台上，也可以根据加工需求将侧面作为安装基准，加工圆柱件不同方向的径向孔，拓展了工装的使用场景。
