叉车托盘锁紧限位工装结构设计

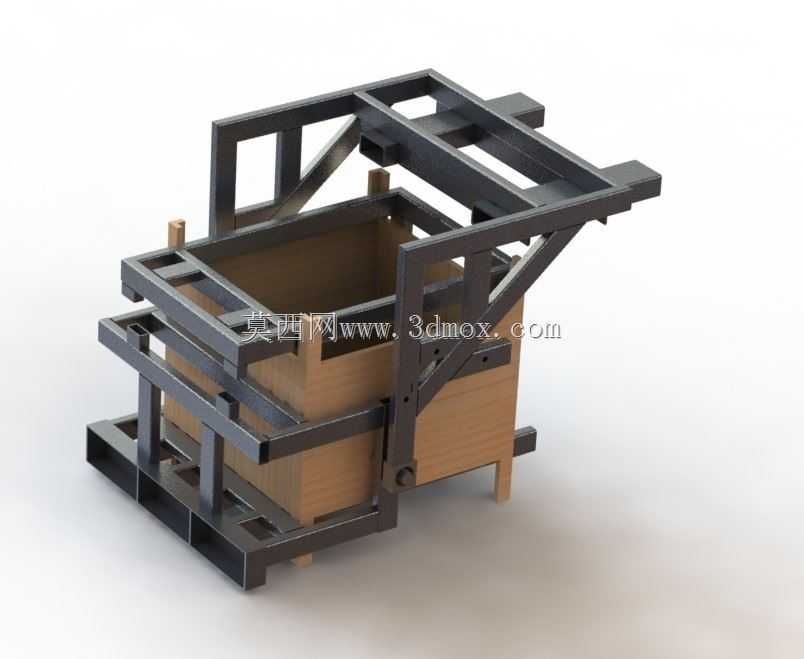

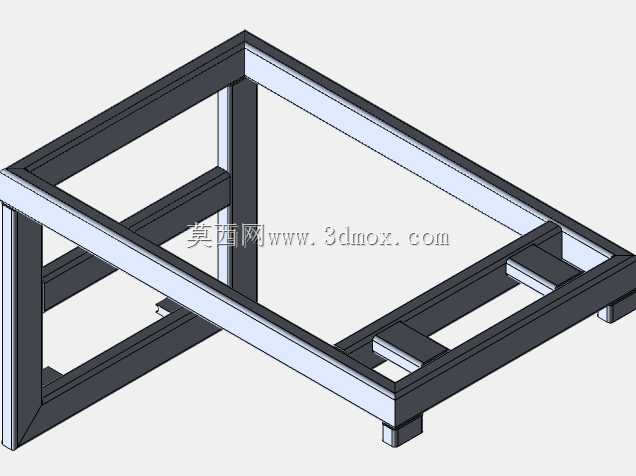

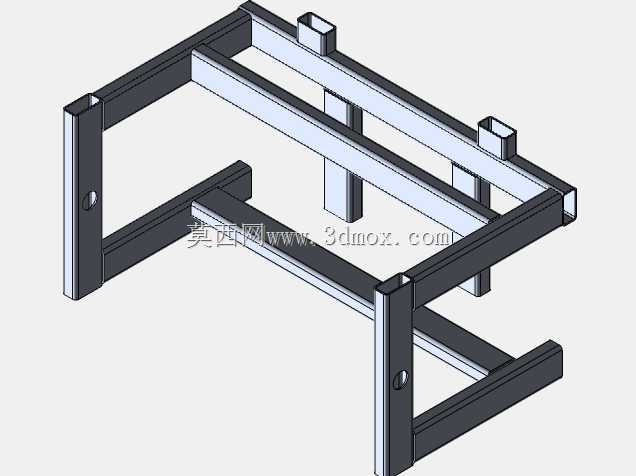

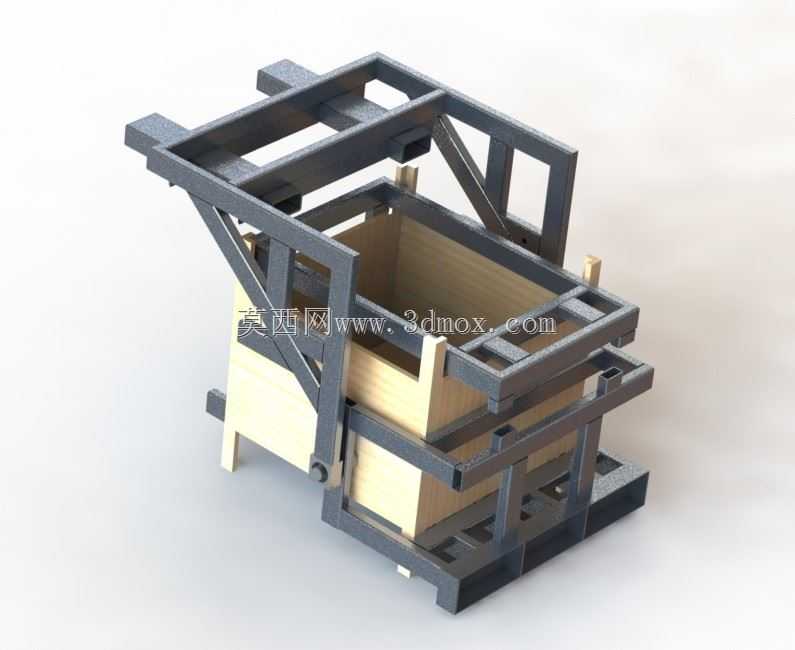

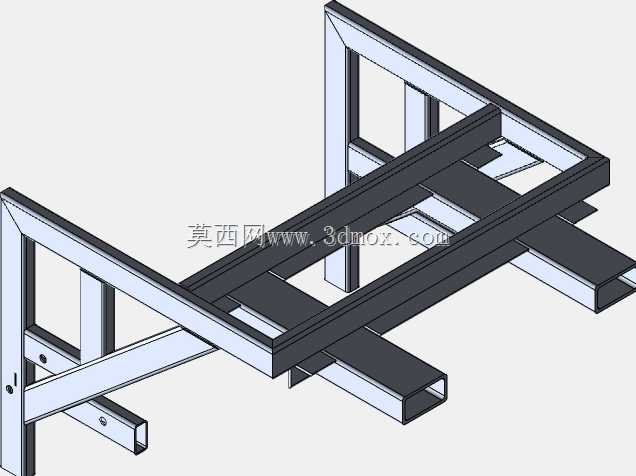

在厂内物流转运、仓储堆垛作业场景中，托盘与叉车货叉的相对滑移一直是影响转运安全的核心隐患，尤其是在坡道行驶、急停转向、高位堆垛工况下，托盘一旦从货叉端部滑脱，极易造成货损甚至人员伤害，这款锁紧结构正是针对这类痛点设计的货叉附属功能构件。从结构组成来看，整套机构以方管焊接成型的框架为承载主体，框架采用标准矩形型钢拼焊，整体轮廓与常规木质、塑料平托盘的底部支撑间隙匹配，安装时直接嵌套在货叉的根部固定段，不需要对现有叉车的货叉结构做打孔、焊接等破坏性改造，适配绝大多数额定载重2-3吨的平衡重式叉车货叉安装尺寸，框架的横向跨距与标准1200mm*1000mm工业托盘的底部叉道宽度对应，纵向长度覆盖货叉根部到托盘完全就位后的锁止点位，不会额外占用货叉的有效承载长度。

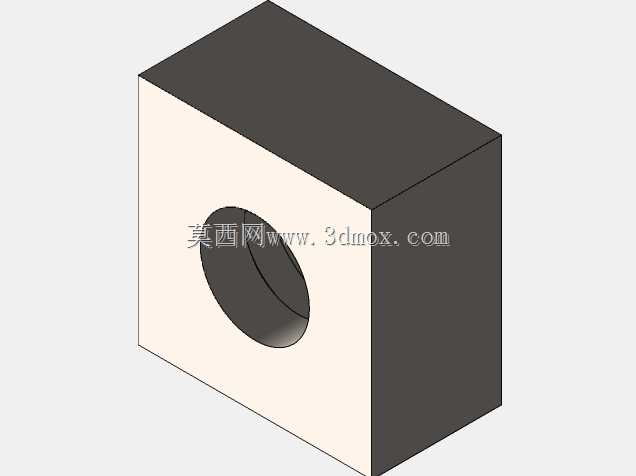

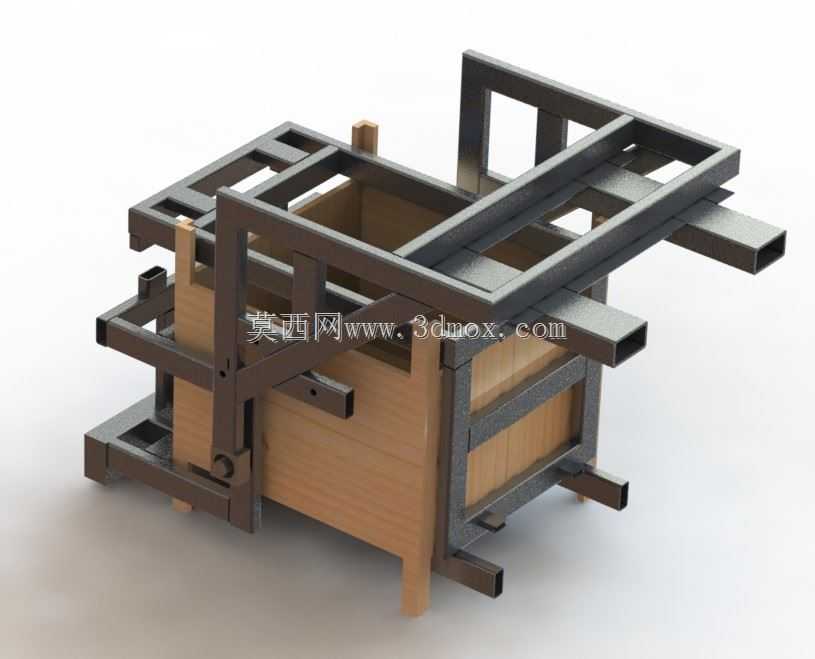

机构的锁止动作采用纯机械联动逻辑，没有额外的电气、液压驱动元件，当托盘沿着货叉滑移到根部就位位置时，托盘的底部横梁会触碰到框架上的木质触发挡块，挡块通过铰接的连杆结构带动两侧的锁舌弹出，刚好卡入托盘底部的横梁间隙内，从物理层面限制托盘沿货叉纵向的窜动自由度，不需要驾驶员额外操作锁止开关，托盘就位即自动完成锁止；当需要卸载托盘时，货叉起升到达指定高度后下降的过程中，托盘先接触货架或地面承载面，随着货叉继续小幅下降，锁舌在复位弹簧的作用下自动收回，解除对托盘的限位，货叉即可正常抽出，整套动作完全融入叉车原有的作业流程，不会增加驾驶员的操作步骤。

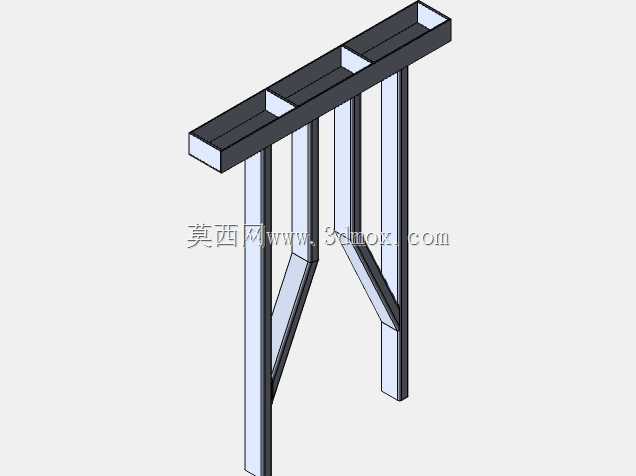

设计过程中充分考虑了焊接件的工艺可行性，所有框架的型钢拼接位置均预留了标准焊接坡口，焊接后做整体去应力处理，避免长期受交变载荷出现焊接变形导致锁舌卡滞；锁舌的接触面做了圆角过渡处理，减少与托盘横梁的硬接触磨损，触发挡块采用硬质实木材质，相比金属挡块能缓冲托盘就位时的冲击，同时避免磕碰损伤托盘的木质结构，延长托盘的使用寿命。整套机构的安装边界完全控制在货叉的原有轮廓范围内，两侧没有突出的构件，不会影响叉车在窄通道内的转弯、通行，也不会和货架的立柱、横梁发生干涉；框架底部预留了与货叉连接的U型螺栓安装位，现场安装只需要配套标准紧固件即可完成固定，后期维护更换也不需要专用工装。

从实际使用场景的适配性来看，这套锁紧结构不仅适用于常规的平托盘转运，对于带底部围板的箱式托盘、料箱转运同样能起到可靠的限位作用，锁止点位的高度可以通过调整挡块的安装位置做小幅适配，兼容不同底部结构的托盘；机构的所有活动铰接点都预留了润滑脂加注孔，日常维护只需要定期加注润滑脂即可保证动作顺畅，没有易损的电子元件，在粉尘、潮湿的厂区作业环境下也能保持稳定的工作状态，不会因为环境因素出现锁止失效的问题。相比市面上常见的货叉防滑挡块、绑带固定等方式，这套机械联动锁紧结构的锁止可靠性更高，不需要人工干预，能有效降低驾驶员的劳动强度，同时避免人工固定操作带来的安全风险，在快节奏的仓储转运作业中，能在不降低作业效率的前提下大幅提升托盘转运的安全性。
