摆动缸式动力装置三维结构设计

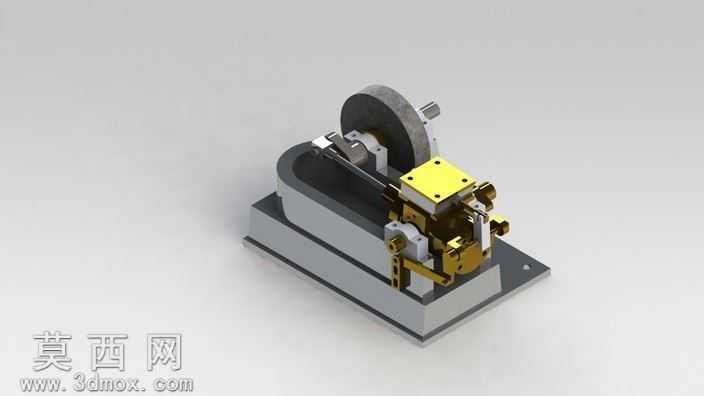

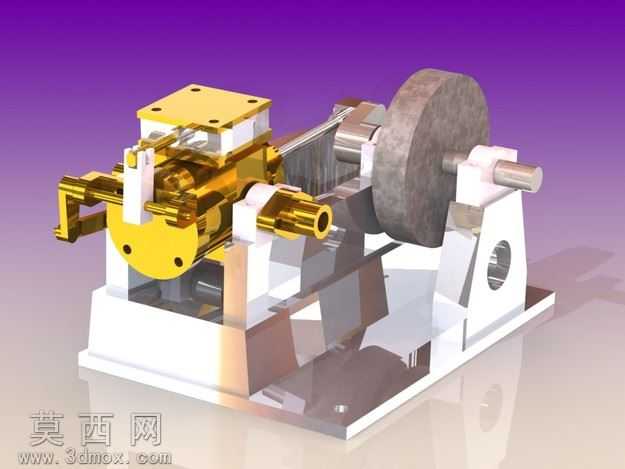

本作品为摆动缸动力装置的三维数字化设计成果，建模阶段依托参数化建模逻辑完成全组件搭建，首先对装置的基座支撑部分进行基准定位，以带安装孔的矩形金属底座作为整体装配基准，确保所有上层组件的装配公差控制在合理范围内，后续依次完成摆动缸主体、传动摆臂、惯性飞轮、配气组件、紧固连接件等所有零部件的独立建模，每个零件均按照实际机械加工的尺寸逻辑设定参数，对安装孔位、配合轴径、接触面公差都做了对应参数化约束，方便后续修改调整。材质与渲染阶段，针对不同零部件的实际材质属性做了区分设置：基座与缸体主体采用灰铸铁材质，调整表面粗糙度参数呈现出铸造件的哑光磨砂质感；传动摆臂、配气阀块、紧固螺栓等运动与受力零件采用合金结构钢材质，通过金属度与反射参数调整，呈现出机加工零件的细腻金属光泽；黄色的阀块盖板做了阳极氧化金属的色彩区分，既还原实际工业产品的外观标识习惯，也能在渲染视图中清晰区分不同功能组件；惯性飞轮部分做了表面氧化发黑的材质处理，边缘的机加工光亮面与侧面的哑光发黑层形成质感对比，提升整体渲染的真实感。结构设计上，该摆动缸装置摒弃了传统内燃机的曲柄连杆直线往复结构，采用摆动式缸体配合摆臂传动的结构逻辑，缸体可绕支撑轴做定角度摆动，通过内部活塞的往复运动推动摆臂摆动，进而带动端部的飞轮旋转输出动力，配气组件集成在缸体侧方，随缸体摆动同步完成进排气的配合作业，整体结构紧凑，运动路径简洁，相比传统同功率等级的往复式动力装置，整体体积更小，运动部件的惯性冲击更低。设计过程中优先考虑了组件的可装配性，所有配合面都预留了合理的装配间隙，运动部件之间做了干涉检查，确保模拟运动过程中不会出现组件碰撞的问题，整体装配逻辑符合实际机械产品的装配流程，从基座定位到核心组件安装再到外围紧固件锁附，完全遵循真实产品的生产装配顺序，可作为摆动缸类动力装置的结构参考、教学演示模型使用，能够直观展示这类特殊结构动力装置的运动原理与组件构成。
