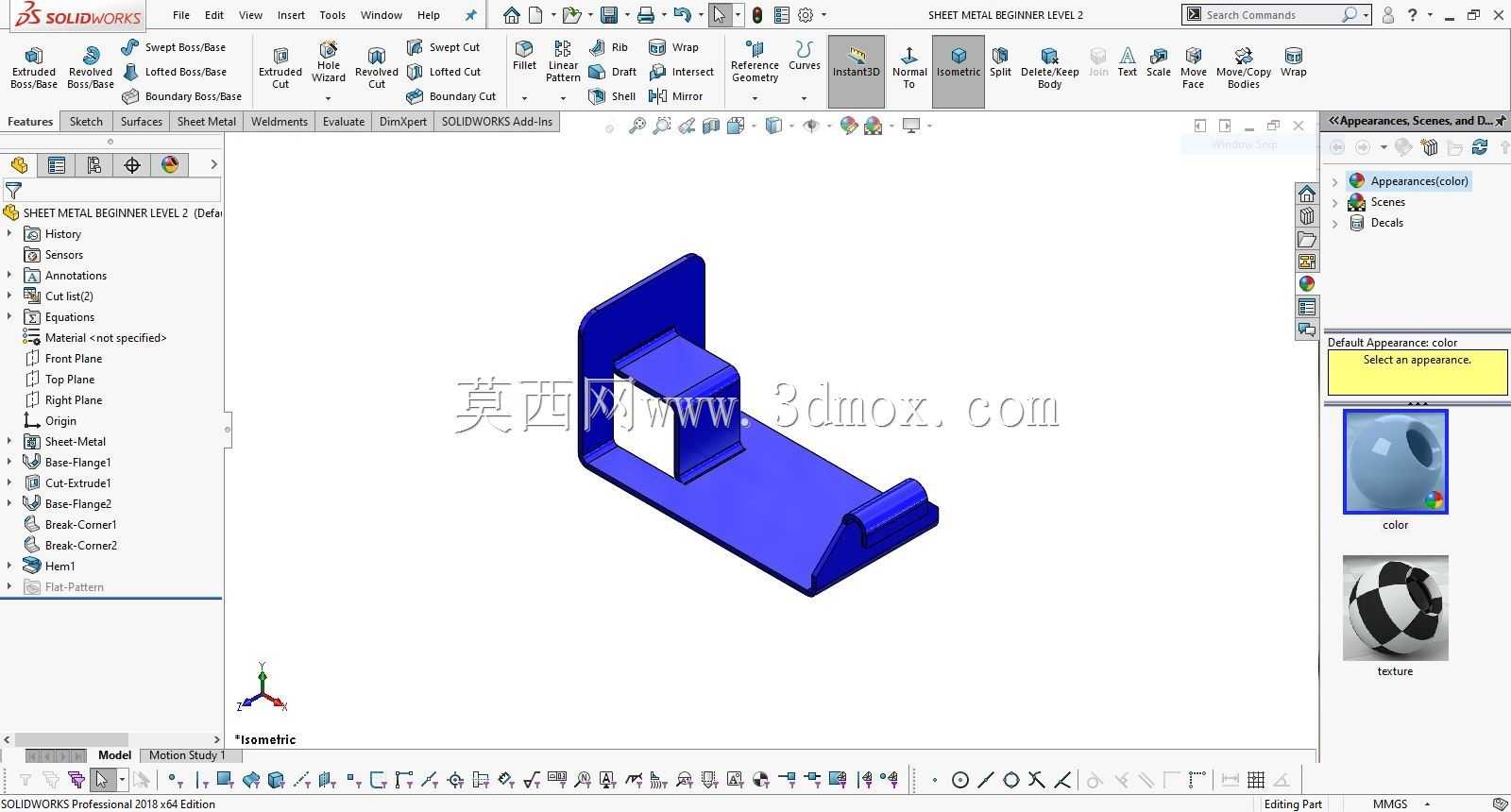

SolidWorks入门钣金折弯卡扣结构实例

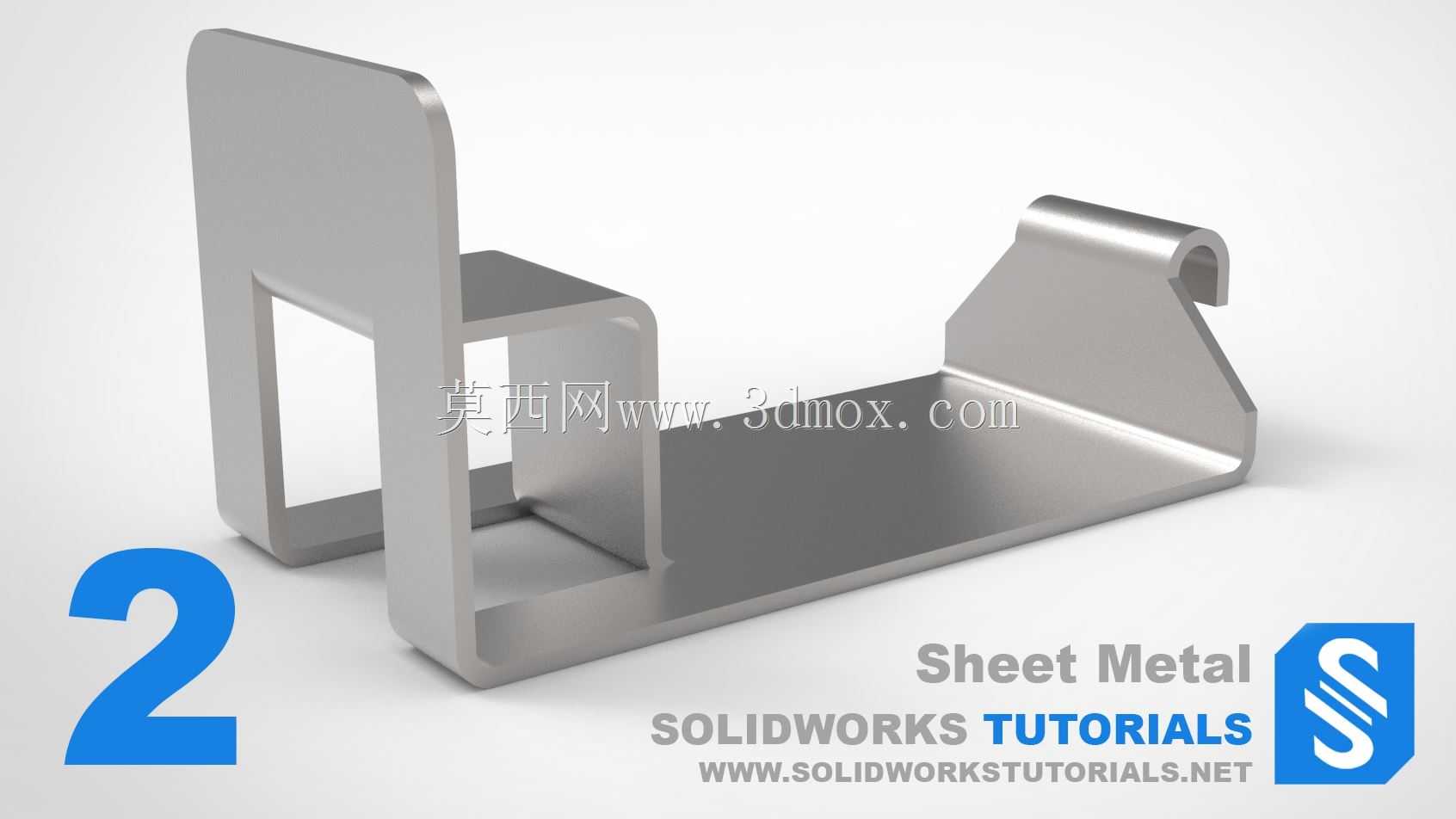

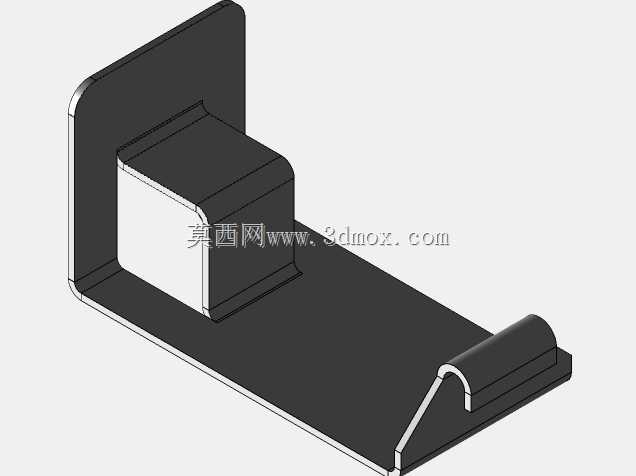

日常做小型设备内部走线、轻薄组件快装固定时，这类带双侧限位立板与单侧挂扣的钣金件是非常高频的选型对象，很多刚接触钣金设计的工程师容易在折弯止裂槽、折弯扣除计算、挂扣回弹量上踩坑，这个实例刚好把入门阶段常遇到的工艺约束都覆盖到了。先看实际安装场景，这类零件大多用0.8-1.5mm厚度的冷轧钢板或者304不锈钢板加工，不需要额外焊接、攻丝，全靠折弯成型的结构实现限位与挂接，常见于小型电控箱内部的线束托架、消费电子外壳内部的PCB板支撑卡扣、小型自动化设备的门板快装挂耳，安装时不需要额外紧固件，只要将平直的底板贴靠在安装基准面上，通过底板上预留的两个安装孔用自攻螺丝或者抽芯铆钉固定即可，单侧的卷边挂扣可以直接卡入对应卡槽，实现免工具快拆，双侧的带镂空立板则是用来限制被固定件的横向位移，避免运行过程中出现窜动。

设计思路上完全遵循钣金加工的工艺优先级，首先所有折弯内角都做了与板厚匹配的圆角，没有出现直角折弯的应力集中结构，折弯边的高度都满足最小折弯边要求，不会出现折弯时模具压不住料导致的成型不良；立板上的方形镂空不是为了减重做的装饰，一方面是减少折弯时的材料拉扯变形，另一方面是给被固定件留出避让空间，避免安装时出现干涉，同时镂空的边缘距离折弯边预留了足够的安全距离，不会因为冲裁镂空导致折弯处出现开裂。单侧的挂扣做了小角度的预弯回弹补偿，卷边的圆弧半径刚好匹配常用的卡接轴径，挂扣的开口宽度做了0.2mm的导入斜角，安装时可以顺利滑入卡槽，不会出现卡滞。

尺寸边界上，整个零件的底板长度控制在常规小零件的快装尺寸范围内，双侧立板的高度没有超过板厚对应的最大折弯高度限制，避免折弯后出现角度超差，挂扣的伸出长度刚好满足卡接深度要求，不会因为卡接过浅导致受外力脱落，也不会因为卡接过深导致拆卸困难。所有冲裁边缘都预留了去毛刺的余量，成型后不会划损安装人员的手部或者被固定的线材、板件。做这类入门钣金件建模的时候，要先确认加工厂家的折弯扣除参数，不要直接用软件默认的K因子计算展开尺寸，不然很容易出现成型后安装孔位偏移、挂扣位置不对的问题；另外卷边结构的展开计算要单独核算圆弧段的中性层位移，不能直接按直角折弯的参数套用，不然卷边成型后圆度不达标，卡接时会出现间隙过大松动的问题。

实际投产前还要注意，这类零件如果用冷轧板加工，成型后需要做喷塑或者镀锌处理，建模时要预留表面处理的涂层厚度，避免安装孔位因为涂层堆积出现装配过紧；如果用不锈钢板加工，折弯时要注意压膜保护，避免表面出现划痕影响外观。很多新手做这类钣金件时容易忽略安装基准的平面度要求，底板的平面度公差要控制在合理范围内，不然固定后会出现翘曲，导致双侧立板的平行度超差，被固定件无法顺利装入。另外立板与底板的折弯角度要做负公差补偿，因为钣金折弯后普遍会有轻微的回弹，角度做小0.5-1度，成型回弹后刚好达到90度的垂直要求，不需要后续人工校形。
