工业管道支撑用立式焊接支架结构

项目分类:3D模型 发布时间:2021-10-25 ID:334928

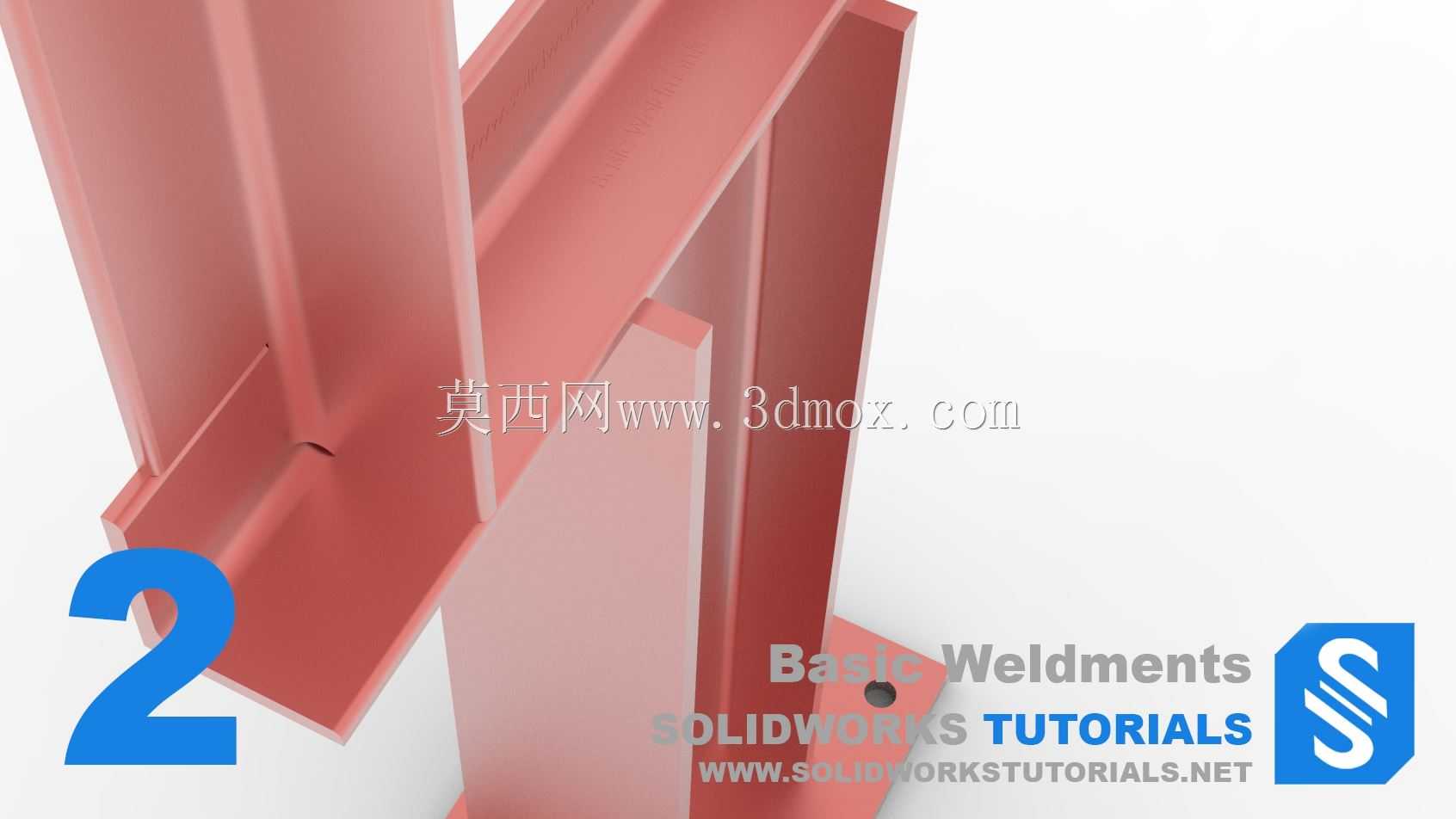

  • 工业管道支撑用立式焊接支架结构

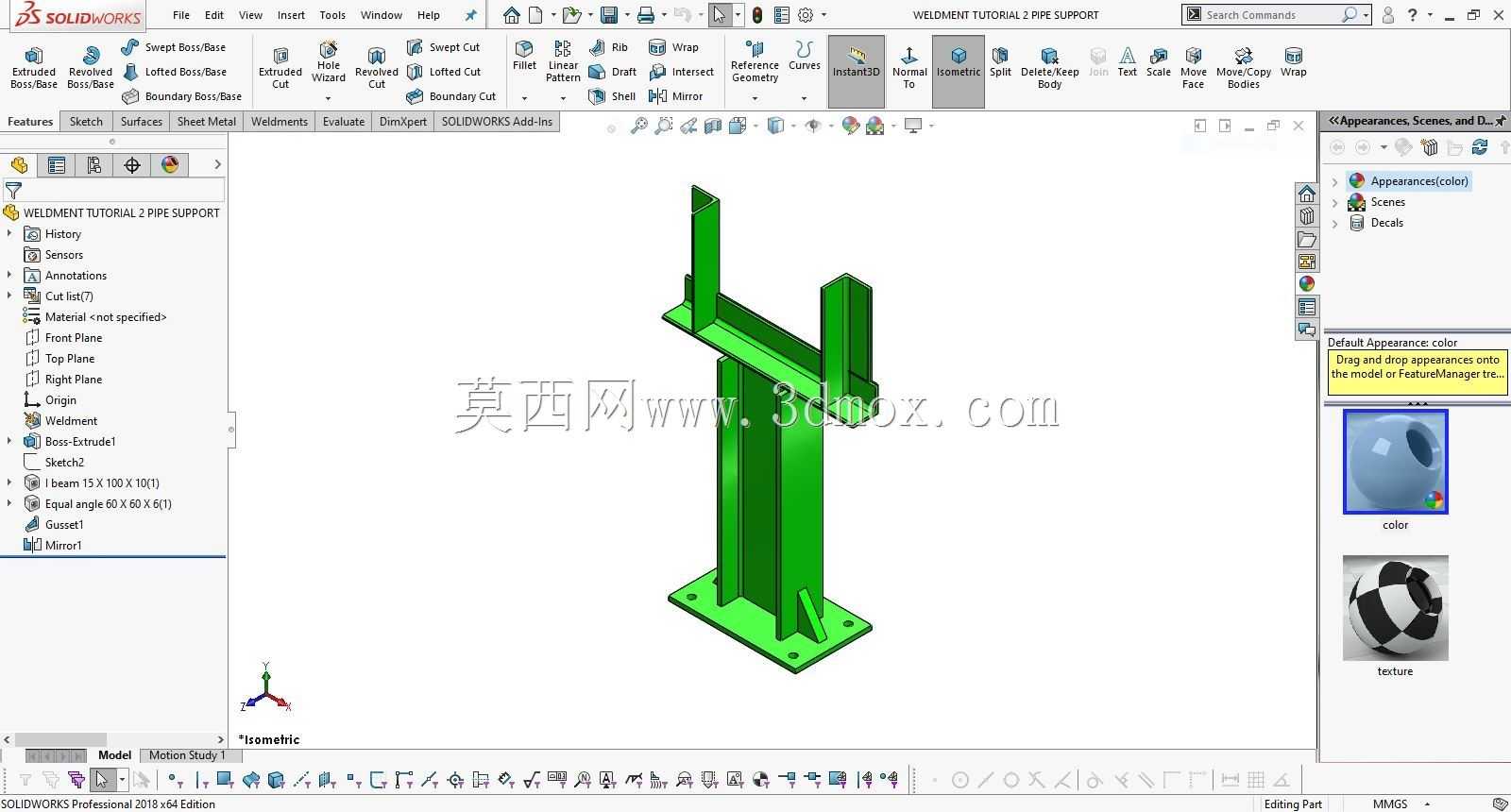

  • 工业管道支撑用立式焊接支架结构

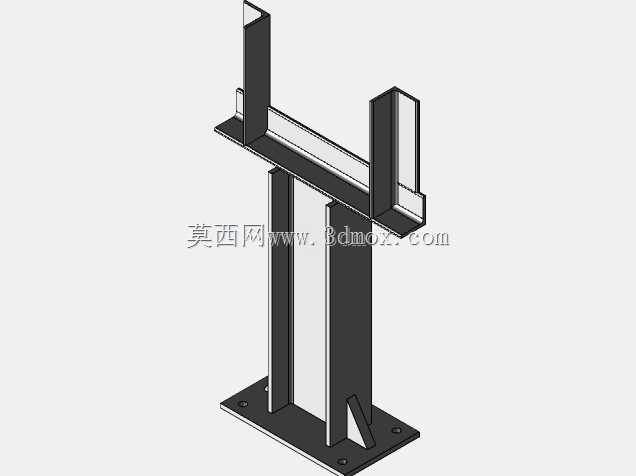

  • 工业管道支撑用立式焊接支架结构

这类立式焊接管支架,在工业流体输送系统里的应用场景非常广泛,不管是化工厂区的工艺管线排布、市政给排水的室外管廊架设,还是生产车间里压缩空气、冷却循环水的管路固定,都能看到这类结构的身影。它的核心用途是为架空敷设的管道提供稳定的竖向支撑,抵消管道自身重量、管内介质重量带来的竖向荷载,同时也能在一定程度上约束管道的径向位移,避免管线因为长期受力出现形变、焊缝开裂或者接口渗漏的问题。

从功能特性来看,这款支架采用全焊接钢结构形式,整体刚性表现优异,没有螺栓拼接带来的间隙松动风险,适合长期承受静载的管系使用。底部是方形安装底板,四个角预留了螺栓安装孔,能够通过膨胀螺栓或者预埋螺栓直接固定在混凝土基础、钢结构平台梁面上,安装基准面平整,找正调平的操作难度很低。立柱部分采用矩形空心型钢制作,相比同等重量的角钢、槽钢构件,矩形截面的抗弯抗扭性能更均衡,不管管道传来的荷载是正向还是带有一定偏角,都能保持稳定的受力状态,不会出现侧向失稳的问题。立柱和底板之间额外加焊了三角形加强筋板,这处细节是为了分散立柱根部的应力集中,避免长期荷载作用下立柱和底板的连接焊缝出现疲劳开裂,尤其是在管径较大、管线荷载较高的使用场景下,加强筋的作用非常关键。

上部的管道承托结构采用双悬臂设计,两个平行的槽型托臂分别从立柱上部向两侧伸出,托臂的槽型截面开口朝向外侧,既可以直接承托管道外壁,也可以在托臂上加装管卡、抱箍来进一步固定管道,适配不同外径、不同材质的管线安装需求。托臂和立柱之间采用满焊连接,焊缝沿着托臂和立柱的接触边缘连续施焊,保证连接强度足够传递管道的竖向荷载。

设计这类支架的时候,首先要匹配对应管线的荷载参数,先根据管道的公称直径、壁厚、管内介质密度、管线跨度计算出单处支撑需要承受的竖向力,再反推各个构件的型钢规格、焊缝高度、底板厚度以及安装螺栓的规格。比如支撑小口径仪表管线的支架,立柱和托臂可以选用更小规格的矩形管,底板厚度也可以适当减薄;如果是支撑大口径的输水、输油管道,就需要加大型钢截面,增加加强筋的数量,甚至把单立柱改成双立柱结构来提升承载能力。

从安装边界来看,这类支架的底板安装尺寸需要和基础的预留螺栓孔位置匹配,安装前要先确认基础的承载能力满足管线总荷载要求,避免支架安装后出现基础沉降。支架的总高度要结合管线的设计标高确定,托臂的安装高度要和管线的敷设坡度匹配,保证管道安装后不会出现倒坡、局部积液的问题。托臂的伸出长度要考虑管道的保温层厚度,如果是输送高温、低温介质的保温管道,托臂长度要留出保温层的安装空间,避免保温层被立柱挤压破坏,影响保温效果。另外在焊接制作的时候,所有的外露焊缝都要做打磨处理,去除焊渣、焊瘤,之后做防锈防腐涂装,适配室外或者潮湿车间的使用环境,延长支架的使用寿命。在实际项目应用里,这类焊接支架相比装配式的组合管支架,制作成本更低,承载能力更强,适合荷载大、管线位置固定、后期不需要调整的管段使用,不需要额外采购配套的连接配件,现场制作或者工厂预制都很方便,焊接完成后只要做简单的尺寸校验、焊缝探伤就可以投入安装,施工效率很高。
