钣金折弯安装连接固定支架结构

这类钣金折弯支架在工业装配场景中应用十分广泛，小到小型电控箱内部的元器件固定，大到轻型输送线侧边的附件挂载，都能见到同结构类型的零件身影。从实际使用角度看，它的核心作用是实现两个垂直安装面之间的刚性连接，同时通过自身的折弯结构抵消部分装配应力，避免被连接件在长期振动工况下出现连接松动或者板材变形的问题。

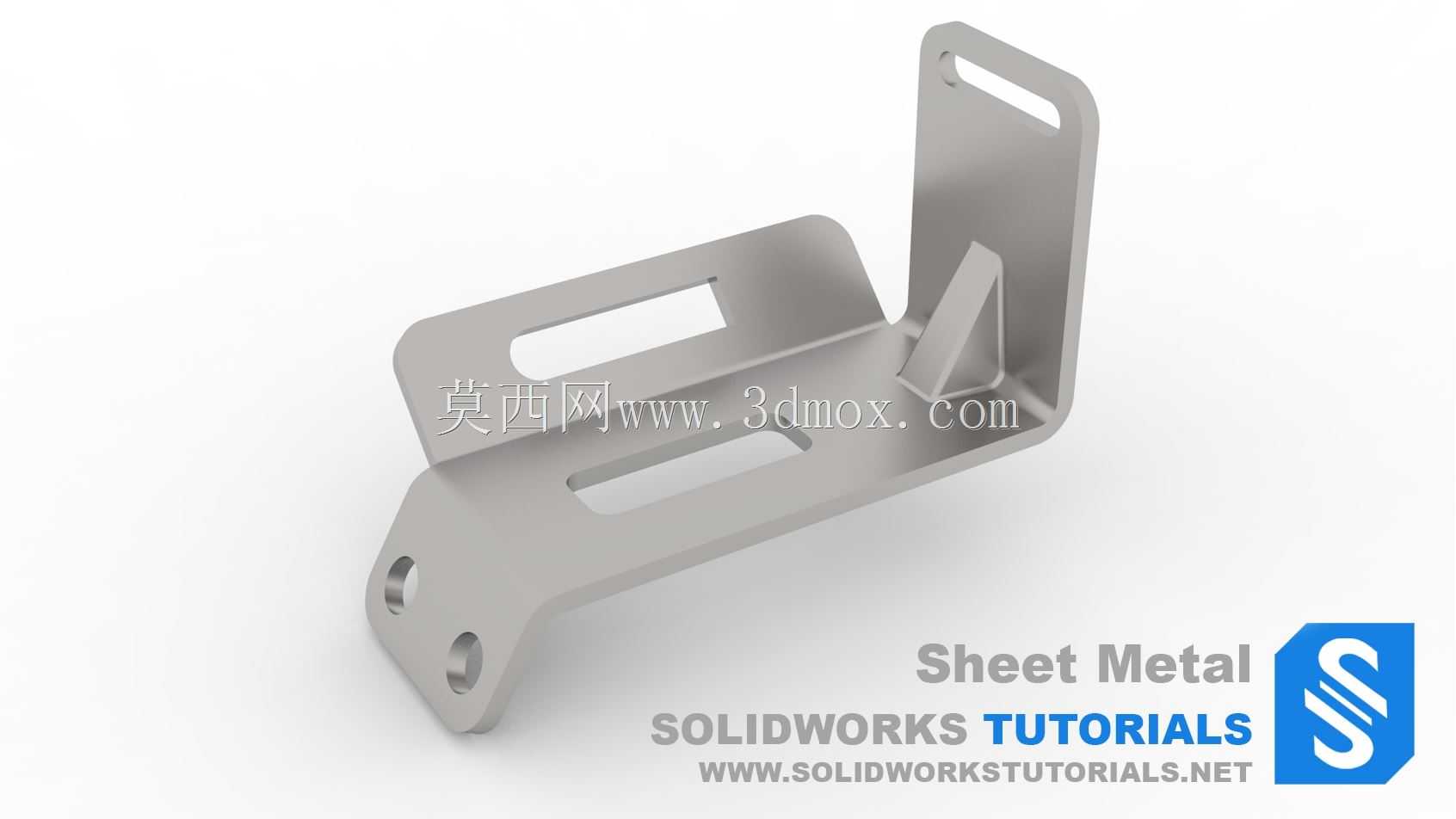

从功能特性上拆解来看，零件上的长圆孔设计是典型的安装调节结构，在现场装配时可以抵消一部分安装孔位的加工误差，不需要在预装阶段就把孔位对准精度控制到极高水平，能有效降低现场装配的调试难度；端部的两个圆孔是用于穿装螺栓或者铆钉，实现支架与基础安装面的刚性固定，而竖直折弯边上的长槽则是用于挂载需要调整上下位置的小型零部件，比如管线固定卡扣、小型传感器安装座这类需要微调位置的附件。零件中间的三角加强筋是一体折弯成型的，没有额外的焊接工序，既减少了加工环节的变形量，又能在不增加整体板材厚度的前提下提升两个垂直安装面之间的连接刚度，避免支架在承受侧向载荷时出现折弯处开裂的问题。

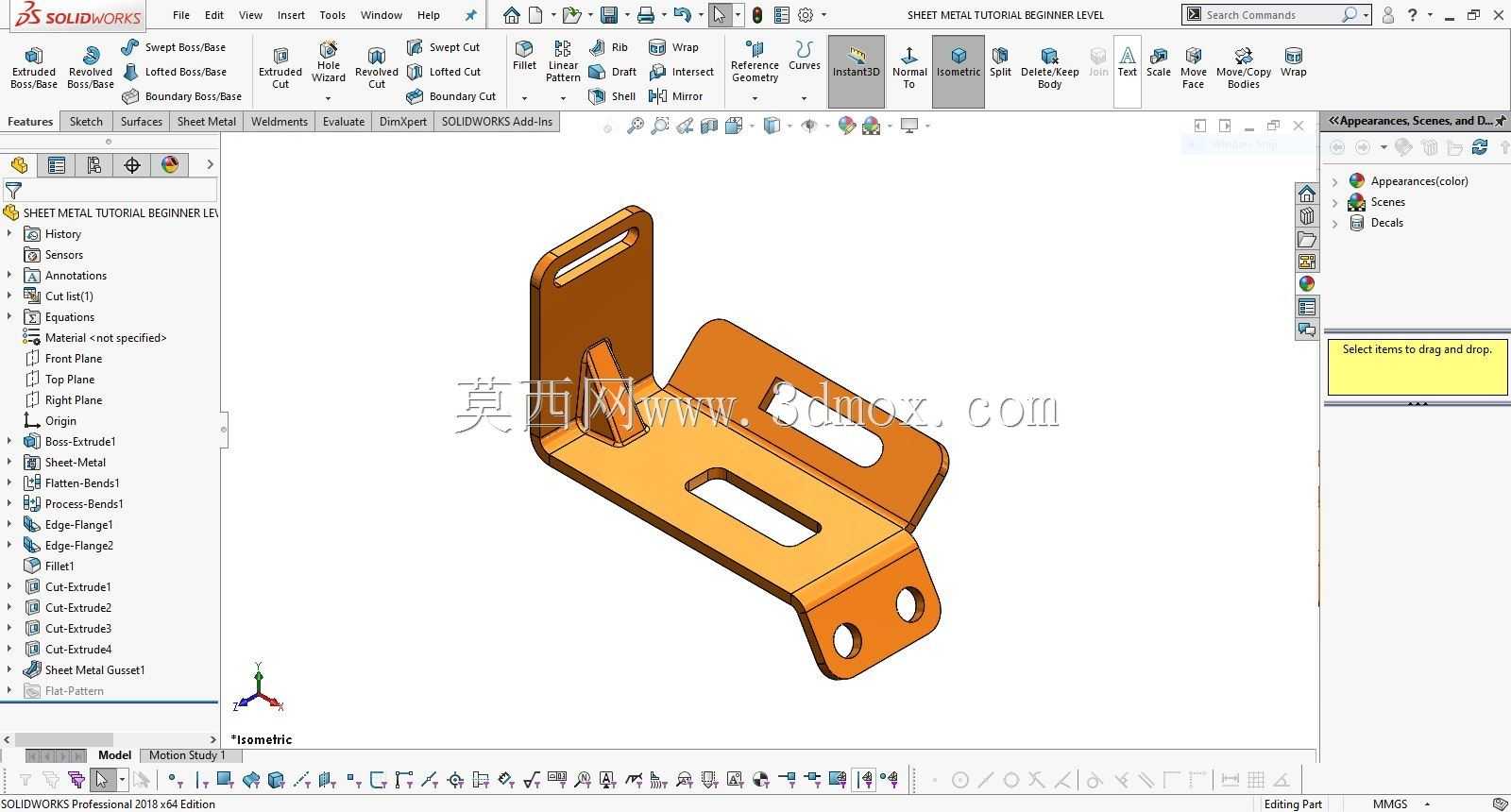

设计这类钣金件的时候，首先要考虑的是板材的折弯系数匹配，不同厚度的冷轧钢板在相同折弯半径下的回弹量存在差异，建模阶段就需要把折弯扣除值提前算入展开尺寸中，避免后续下料后折弯成型的尺寸出现偏差。其次是安装边界的预留，支架的整体外轮廓不能超出被连接件的安装面边缘，否则会出现干涉问题，同时所有的折弯边都预留了合适的避让圆角，既避免了锐边划伤装配人员，也能减少折弯处的应力集中。从安装尺寸来看，水平安装面的两个安装孔中心距是按照常规轻型五金件的安装规范设定的，适配M4-M6规格的紧固件，竖直面的长槽长度覆盖了常用的位置调节范围，不需要额外增加调整垫片就能满足±5mm范围内的位置微调需求。

在实际工况中，这类支架通常采用1.2-2mm厚度的冷轧钢板加工，表面做喷塑或者镀锌处理，适配普通工业环境下的防腐蚀需求，不需要采用不锈钢材质就能满足大部分室内设备的使用要求，能有效控制零件的加工成本。建模过程中需要注意所有的折弯内角都要大于板材的最小折弯半径，避免折弯处出现板材撕裂的问题，同时所有的孔位边缘都要做去毛刺处理的结构预留，避免后续装配时紧固件的垫片无法平整贴合。另外，零件的折弯方向是统一朝向安装侧的，不会在设备外表面留下突出的锐边，兼顾了装配安全性和外观整洁性。

这类结构对于钣金初学者来说是非常典型的练习案例，涵盖了基础法兰折弯、加强筋成型、安装孔排布、应力避让等多个钣金设计的基础知识点，掌握这类零件的设计逻辑之后，就能延伸设计出更多不同安装尺寸、不同载荷等级的钣金连接支架，覆盖大部分轻型设备的内部连接需求。在实际选型替换的时候，只需要调整安装孔的间距、板材厚度以及折弯高度，就能适配不同的安装场景，不需要重新做整体的结构重构，能大幅缩短同类型零件的设计周期。
