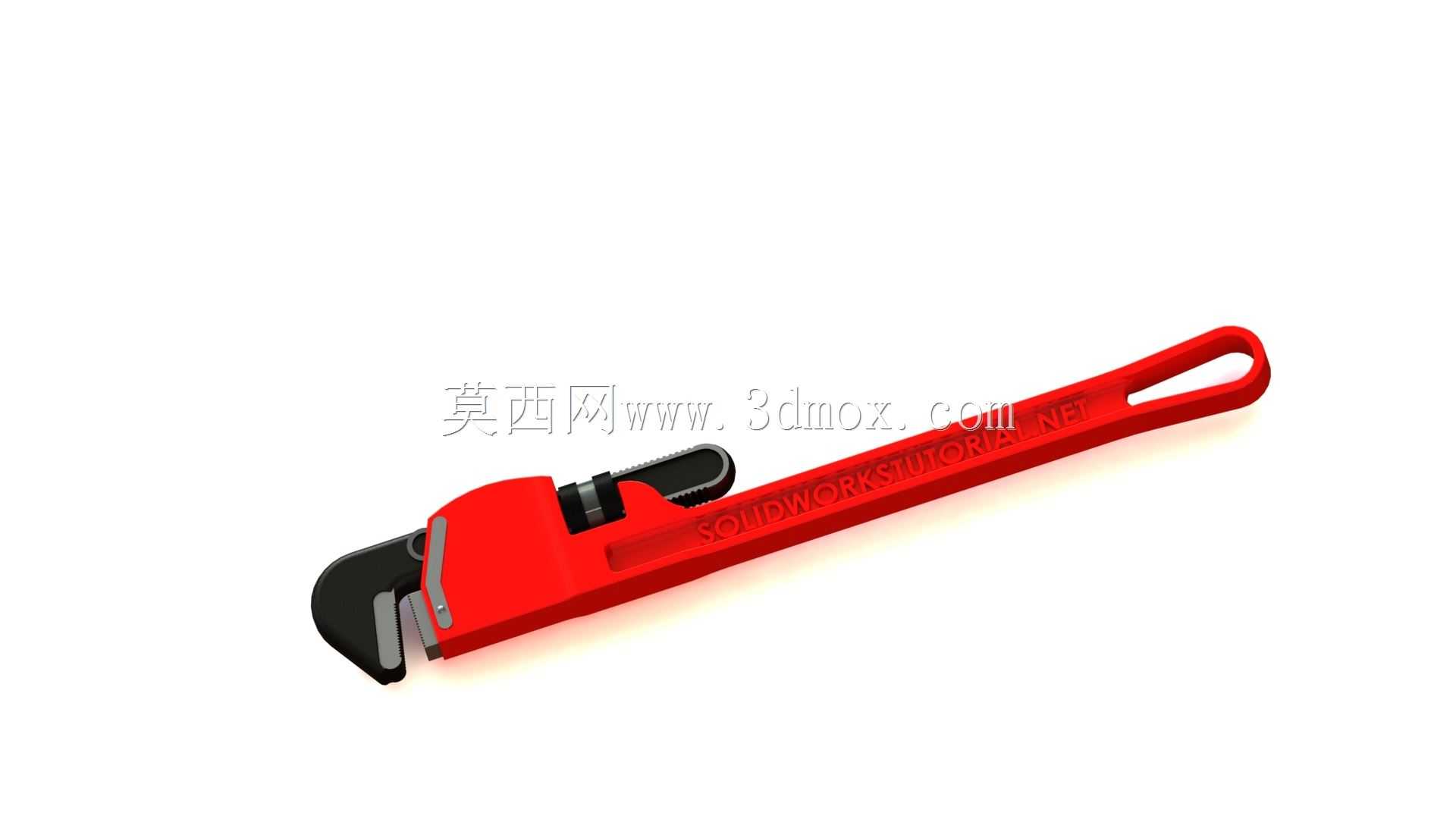

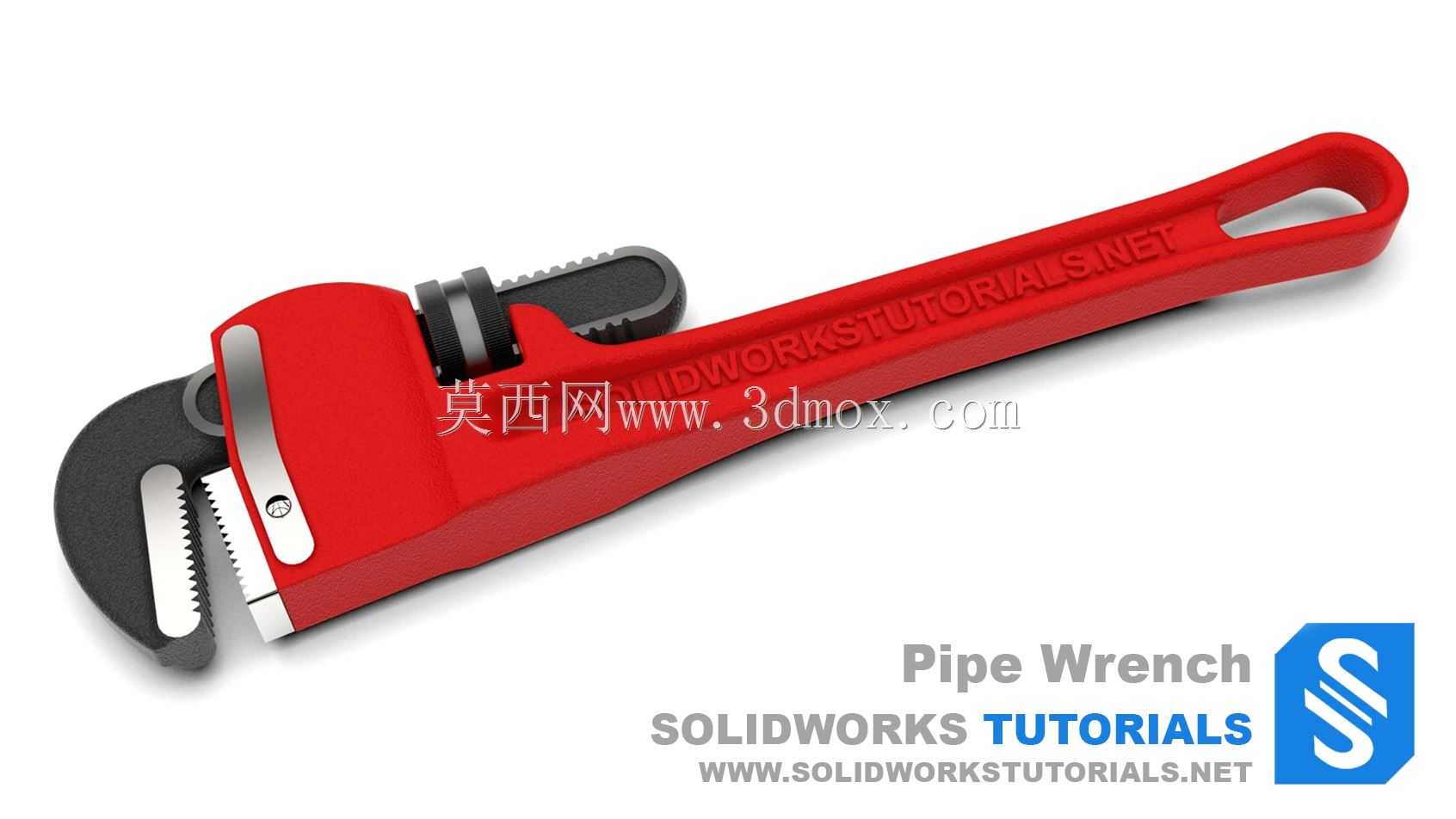

重型可调式管子钳三维结构数模

在民用给排水施工、工业油气管道运维、消防管线布设、制冷机组管路检修等现场作业场景中，管子钳是管路装拆环节无法替代的手动夹持工具，其核心作用是通过咬合结构抱紧圆柱形金属或非金属管件，传递足够扭矩完成管件螺纹的旋紧与拆卸，适配不同管径的圆管类工件装夹需求，避免普通扳手夹持圆管时出现打滑、刮伤管件表面的问题。这款可调式管钳的结构设计完全贴合现场作业的实际受力逻辑，整体采用长柄杠杆式布局，活动钳口与固定钳口的咬合面加工有同向倾斜的锯齿形齿纹，齿纹倾斜方向与管件转动受力方向匹配，当施加扳动扭矩时，钳口会在杠杆力作用下自动抱紧管件外壁，施加的扭矩越大，咬合抱紧力越强，可有效避免作业过程中钳口滑脱造成的工件损伤或人员磕碰风险。从结构组成来看，该管钳主要包含固定钳身、活动钳口、调节螺母、钳柄、复位弹簧片几个核心部件，固定钳身与长钳柄为一体化锻造结构，保证大扭矩施加时的整体结构刚性，不会出现钳身断裂或柄部变形的问题；活动钳口通过燕尾槽结构与固定钳身配合，可沿钳身的导向槽做直线滑动，调节螺母套在固定钳身的梯形螺纹段上，转动调节螺母即可驱动活动钳口前后移动，实现不同开口度的调整，可覆盖常规作业场景下从小口径薄壁铜管到大口径厚壁镀锌钢管的夹持需求。钳口的齿部采用局部高频淬硬处理，齿面硬度足够应对普通金属管件的咬合需求，不会因为多次使用出现齿纹磨平打滑的问题，同时钳口与钳身的连接位置设计有可拆卸结构，当齿部磨损到极限后可单独更换钳口配件，无需整体报废整把工具，降低现场运维的工具成本。钳柄尾部设计有挂孔，作业间隙可将管钳悬挂在工具架或安全绳挂点上，避免高空作业时工具坠落，同时柄部的流线型造型贴合人手握持的弧度，长时间施力作业时可减少手掌的压痕与疲劳感。在三维建模过程中，首先需要确定管钳的最大开口尺寸与对应钳身长度的比例关系，按照手动工具的人机工程学设计规范，钳柄长度需要匹配最大夹持管径下所需的操作扭矩，保证普通成年男性单手施加握力时即可产生足够的管件咬合扭矩，无需额外加接延长杆造成工具过载损坏。建模时需要重点保证活动钳口与固定钳身燕尾导向槽的配合间隙，间隙过大会导致钳口夹持时晃动，咬合精度下降，间隙过小则会导致调节螺母转动卡滞，在潮湿或有粉尘的作业环境下容易出现调节失灵的问题；调节螺母与钳身梯形螺纹的配合需要预留足够的容污空间，避免管螺纹密封带碎屑、铁锈、泥沙等杂物嵌入螺纹副造成调节卡阻。钳身表面的红色涂装区域在建模时需要预留均匀的涂层厚度，保证金属基体与涂装层的尺寸边界清晰，金属外露的咬合齿部、调节螺母表面不做涂装处理，避免涂层厚度影响齿部咬合尺寸与螺纹配合精度。从安装与适配边界来看，该款管钳的整体长度适配狭窄空间内的管路作业，钳头部分的厚度尺寸经过优化，可伸入墙槽、设备夹缝等狭小位置完成管件操作，不会因为钳头过厚无法贴近作业面；活动钳口的最大行程经过限位设计，当调节到最大开口位置时，活动钳口不会从钳身导向槽中脱出，避免调节超程造成零件散落。在实际作业场景中，该类管钳除了夹持圆形管件外，也可临时用于夹持大尺寸螺栓、方形工件等，但需要注意夹持非圆形工件时不能施加超出设计上限的扭矩，避免钳口齿部崩裂或钳身变形；日常存放时需要在导向槽与螺纹副位置涂抹少量防锈润滑脂，保证调节结构的顺畅性，长期在潮湿环境下使用后需要及时擦拭干净金属表面的水渍，避免钳身生锈影响活动部件的动作灵活性。建模过程中对所有活动部件的运动行程做了限位约束，可直接用于生成工程图指导生产加工，也可导入虚拟装配场景用于工具操作的模拟培训，帮助新入行的施工人员快速掌握管钳的调节方式与受力角度，减少现场作业的工具误用概率。
