家用手持电动打蛋器结构设计方案

日常烘焙、轻食制作场景里，手持搅拌设备是普及率极高的厨房小家电，区别于台式厨师机的固定工位属性，这类手持设备的核心优势在于操作自由度高，可适配不同容器的搅拌需求，无需将物料转移至专用搅拌缸，打发蛋清、淡奶油，搅拌面糊、沙拉酱甚至少量婴儿辅食都能覆盖，在家庭厨房、小型烘焙工作室、饮品店后场都有高频使用场景。

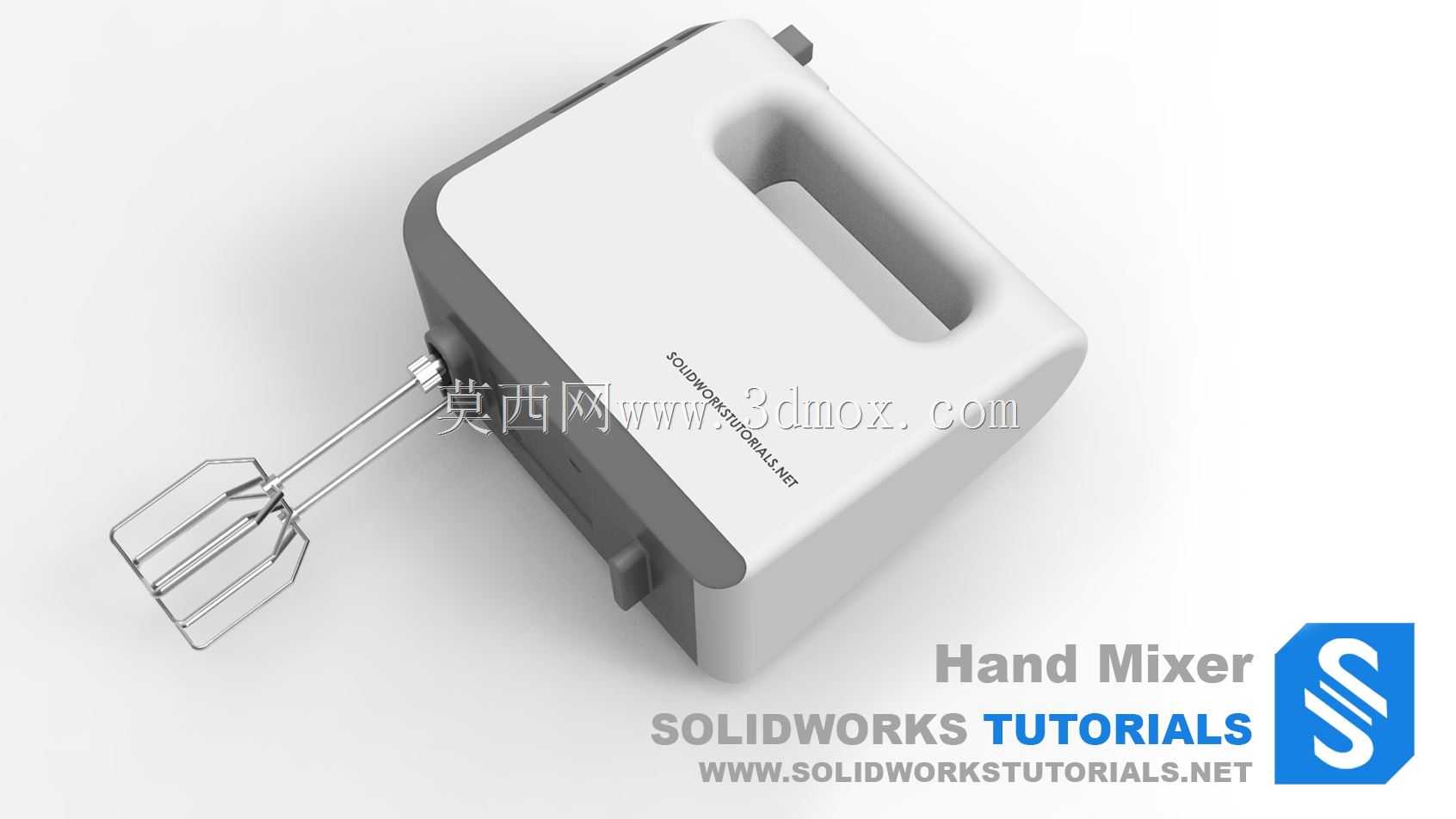

从实际使用逻辑出发，这款手持搅拌器的握持结构做了贴合人手自然握持弧度的内凹设计，整机重心落在握持区域中心位置，长时间举持操作不会出现手腕过度受力的情况，外壳采用上下分壳的装配结构，接缝沿设备侧棱分布，既避免接缝处积污影响清洁，也能在装配时通过侧棱定位保证上下壳的配合精度，减少装配公差带来的外观缝隙问题。设备侧面设置的多档调速拨块，位置刚好落在握持时拇指的自然活动范围内，操作时无需调整握持姿势就能完成档位切换，拨块的档位阻尼感清晰，能避免操作时误触跳档。

搅拌工作头采用快拆式结构设计，搅拌网头为不锈钢线材弯折焊接成型，网头的辐条分布经过受力优化，高速旋转时不会出现线材抖动变形的问题，搅拌头与主机输出轴的配合采用卡槽式连接，插入后自动锁止，拆卸时只需按压主机侧面的解锁按钮就能直接拔出，日常清洁时可以将搅拌头完全分离，没有清洁死角。输出轴位置设置了密封挡圈，能避免搅拌过程中液体飞溅渗入主机内部，损坏内部的传动与电控部件。

从结构设计的边界尺寸来看，整机握持部分的宽度控制在80mm以内，适配绝大多数成年人的手掌握持跨度，整机不含搅拌头的长度控制在150mm左右，收纳时可以放入普通厨房抽屉，不需要占用额外的台面收纳空间。搅拌头的插入深度设计为120mm，适配常规高度的料理盆、打蛋盆，搅拌时不会出现搅拌头过短碰不到盆底物料，或是过长导致物料飞溅的问题。主机尾部的电源线出线位置做了防弯折护套，频繁拉扯、弯折电源线也不会出现线芯断裂的问题，符合小家电的安全使用要求。

内部传动结构采用齿轮减速方案，将电机的高转速低扭矩输出转化为搅拌头需要的低转速高扭矩输出，打发粘稠物料时也不会出现电机堵转的情况，电机固定位设置了减震胶垫，能抵消电机高速运转时产生的震动，降低操作时的手部震感，提升使用体验。外壳的材质选用食品接触级的耐高温ABS材质，日常使用中接触高温食材也不会释放有害物质，表面做了细磨砂处理，握持时不易打滑，沾到油污也能直接用湿抹布擦拭清洁。

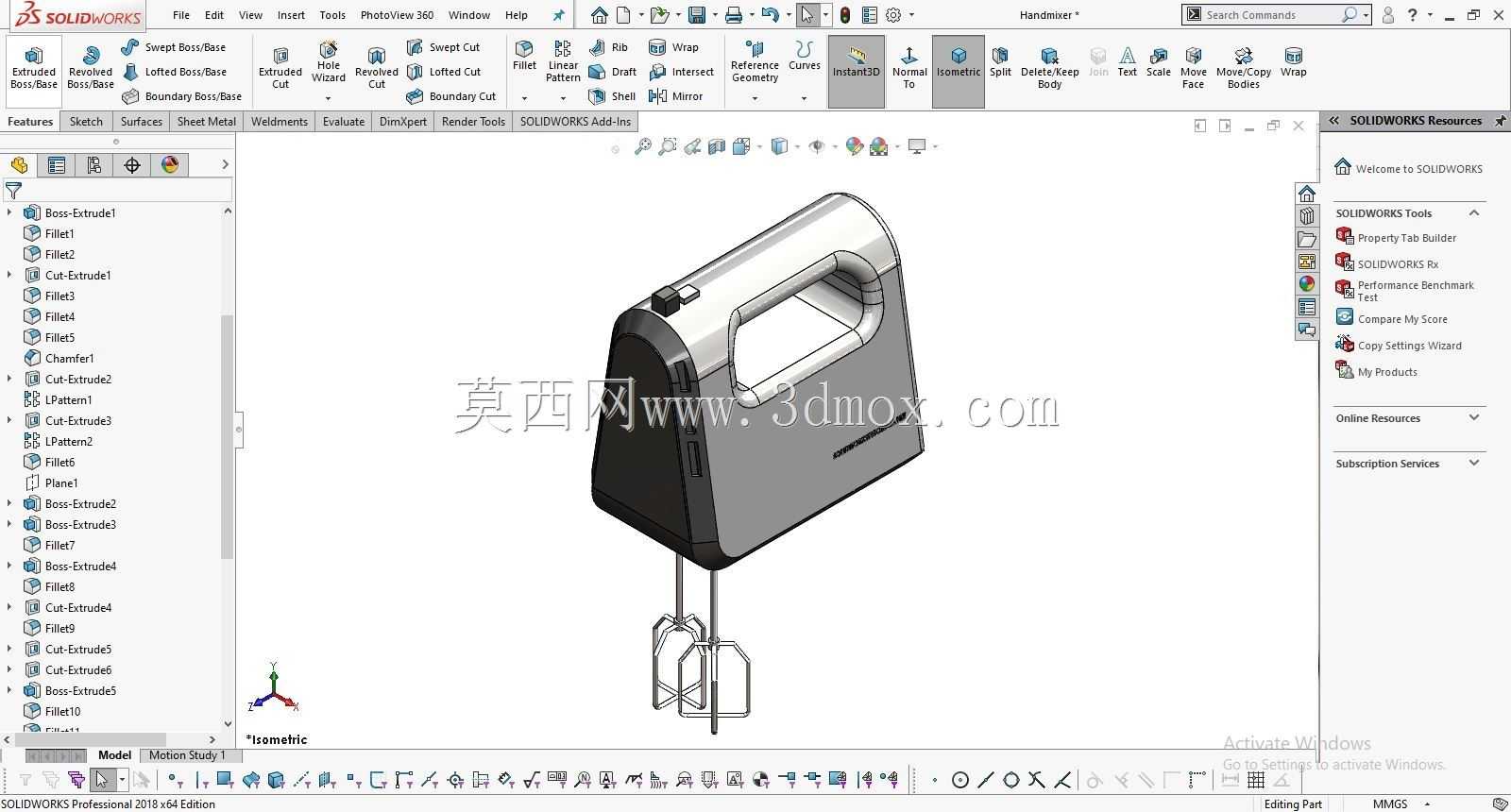

在设计建模过程中，需要重点关注上下壳的配合止口尺寸，止口的配合公差控制在0.1mm以内，既保证装配后不会出现松动异响，也不会因为公差过小导致装配困难。搅拌头的焊接位置需要做圆角过渡，避免出现毛刺划伤使用者，同时焊接处需要做抛光处理，避免长期接触食材出现锈蚀问题。内部的走线槽需要设置压线结构，避免装配时线材被齿轮等运动部件剐蹭破损，带来安全隐患。整机的重量控制在700g以内，保证单手握持操作时不会有过重的负担，即使是长时间打发奶油这类需要持续操作的场景，也不会出现手部过度疲劳的问题。
