8位直插式拨码滑动开关结构设计

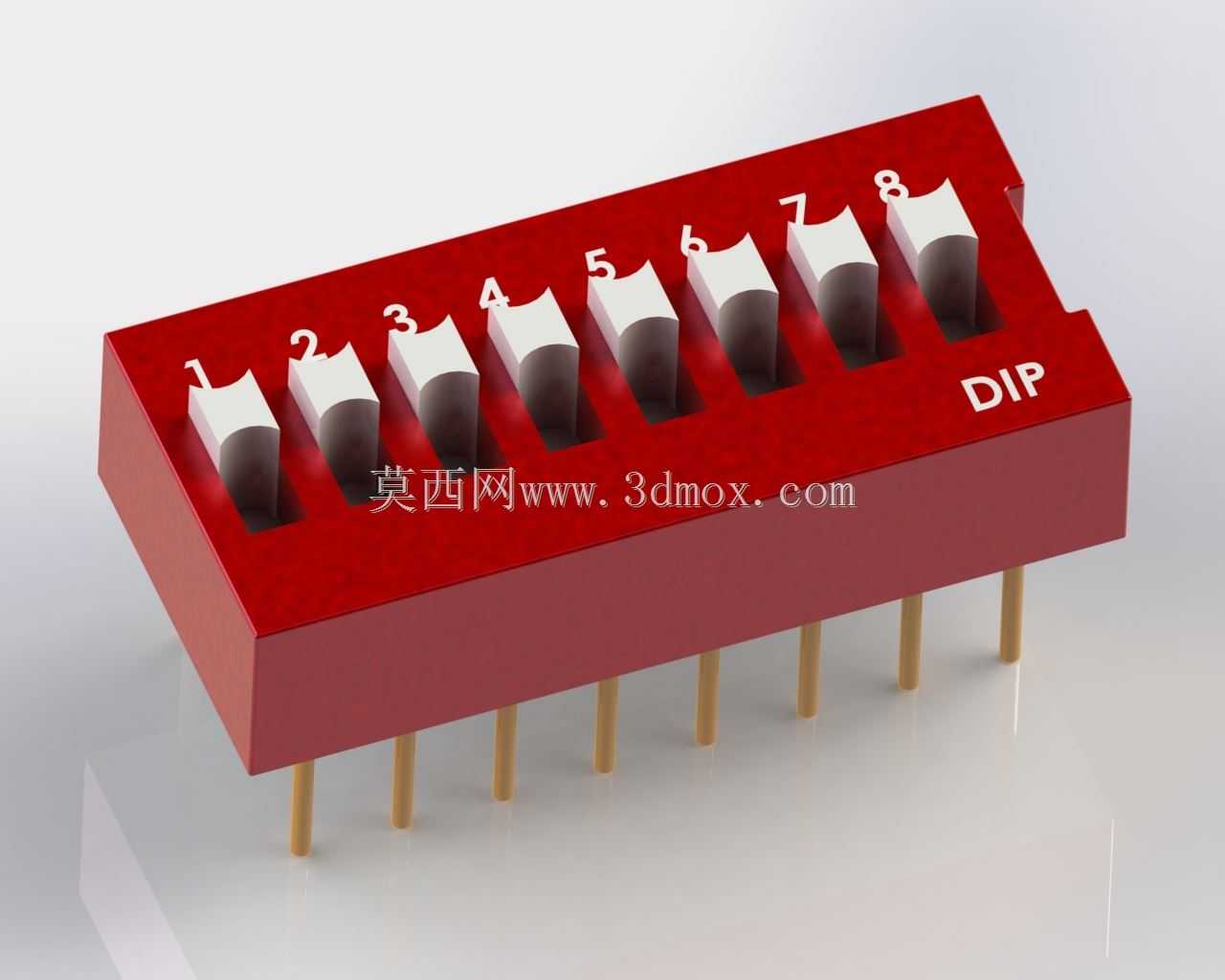

　　这款8位直插式拨码滑动开关，是电子电路里常用的地址编码、功能配置类元件，日常在工控板卡、通讯模块、测试治具、消费电子主控板上都能见到它的身影，核心作用是通过手动拨位实现通断逻辑切换，给设备提供固定的参数配置信号，不需要额外软件写入就能完成地址位、功能位的硬设置，在小批量设备调试、多地址组网场景里实用性很强。从实际使用场景来看，这类开关常被布置在PCB板边缘位置，方便操作人员在设备开盖后直接手动调整，不需要借助额外工具，单路开关的拨动力度控制在适合手动操作的区间，既不会因为震动出现误拨，也不会因为阻力过大导致操作费力，拨块滑动到对应档位后有清晰的到位反馈，能直观判断当前每一路的通断状态，每一位开关对应独立的通断回路，

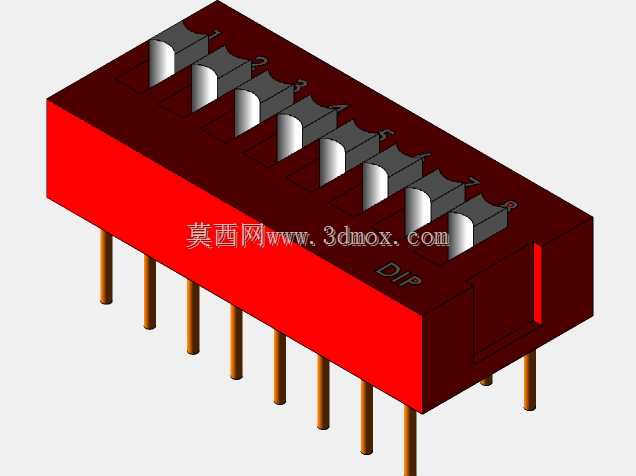

　　8位组合可以实现256种编码状态，足够覆盖多数工业场景下的地址配置需求。设计上采用红色阻燃PBT材质作为基座主体，绝缘性能满足常规低压电路的安规要求，基座上的每一个拨槽都做了定位限位结构，拨块滑动行程固定，不会出现过拨或者行程不足导致的接触不良问题，拨块采用耐磨工程塑料材质，表面做了防滑凸点处理，方便手指推动操作，接触弹片采用镀金铜合金材质，保证长期使用下的接触可靠性，降低氧化导致的接触电阻变大问题，底部的直插引脚采用标准2.54mm间距设计，和通用排针间距完全匹配，既可以直接波峰焊焊接在PCB上，也可以搭配对应间距的插座实现插拔式安装，适配不同的设备装配需求。安装边界方面，这款开关的本体宽度、长度都按照标准8位DIP封装尺寸设计，

　　引脚伸出长度满足常规PCB板厚的焊接要求，焊接后本体底部和PCB板面保留微小间隙，方便清洗助焊剂残留，本体高度控制在常规直插元件的高度区间内，不会和周边布置的电容、电阻等元件出现空间干涉，拨块的顶部突出高度刚好适合手动操作，同时不会因为过高影响设备外壳的装配间隙。在结构细节处理上，基座内部的每一路触点都做了独立的隔仓设计，避免相邻两路之间出现电弧干扰或者焊锡连通的问题，拨块和基座的配合间隙控制在合理范围，既能保证滑动顺畅，也能阻挡日常使用中的灰尘、焊锡渣进入内部接触区域，提升元件的长期使用可靠性，引脚和基座的结合位置做了防松结构，焊接时不会因为引脚受力导致基座内部触点移位。实际选型使用时，这类开关的额定电流、

　　电压参数满足常规低压信号回路的使用要求，不能用在大功率动力回路中，安装焊接时需要注意焊接温度和时长，避免高温导致基座变形影响内部滑动结构，装配时要注意拨块的操作方向，在设备外壳对应位置预留操作缺口，不需要拆开设备整体就能完成拨码调整，在多设备RS485组网的场景里，每台设备通过这个开关设置独立的通讯地址，不需要上位机逐个写入参数，现场调试效率很高，在一些功能切换的场景里，也可以通过不同位的拨码组合，实现设备不同工作模式的硬切换，避免软件误操作导致的模式错乱，整体结构简单可靠，是电子硬件设计里非常经典的基础配置元件。
