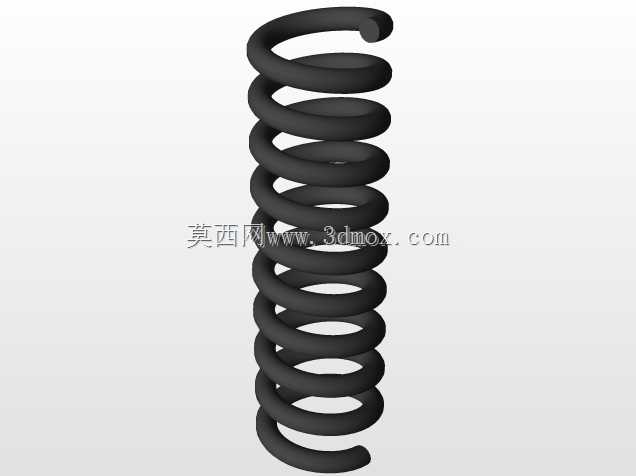

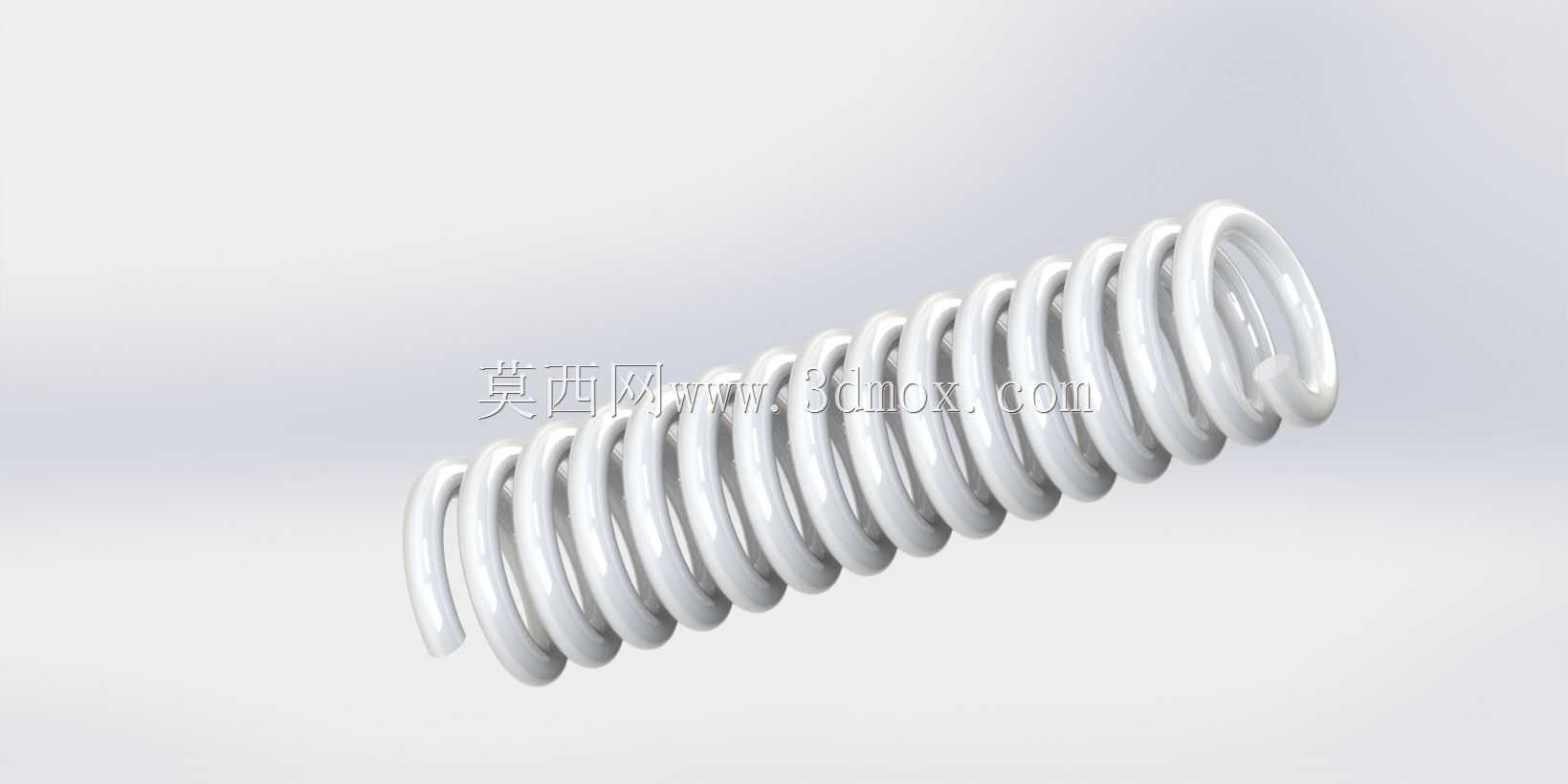

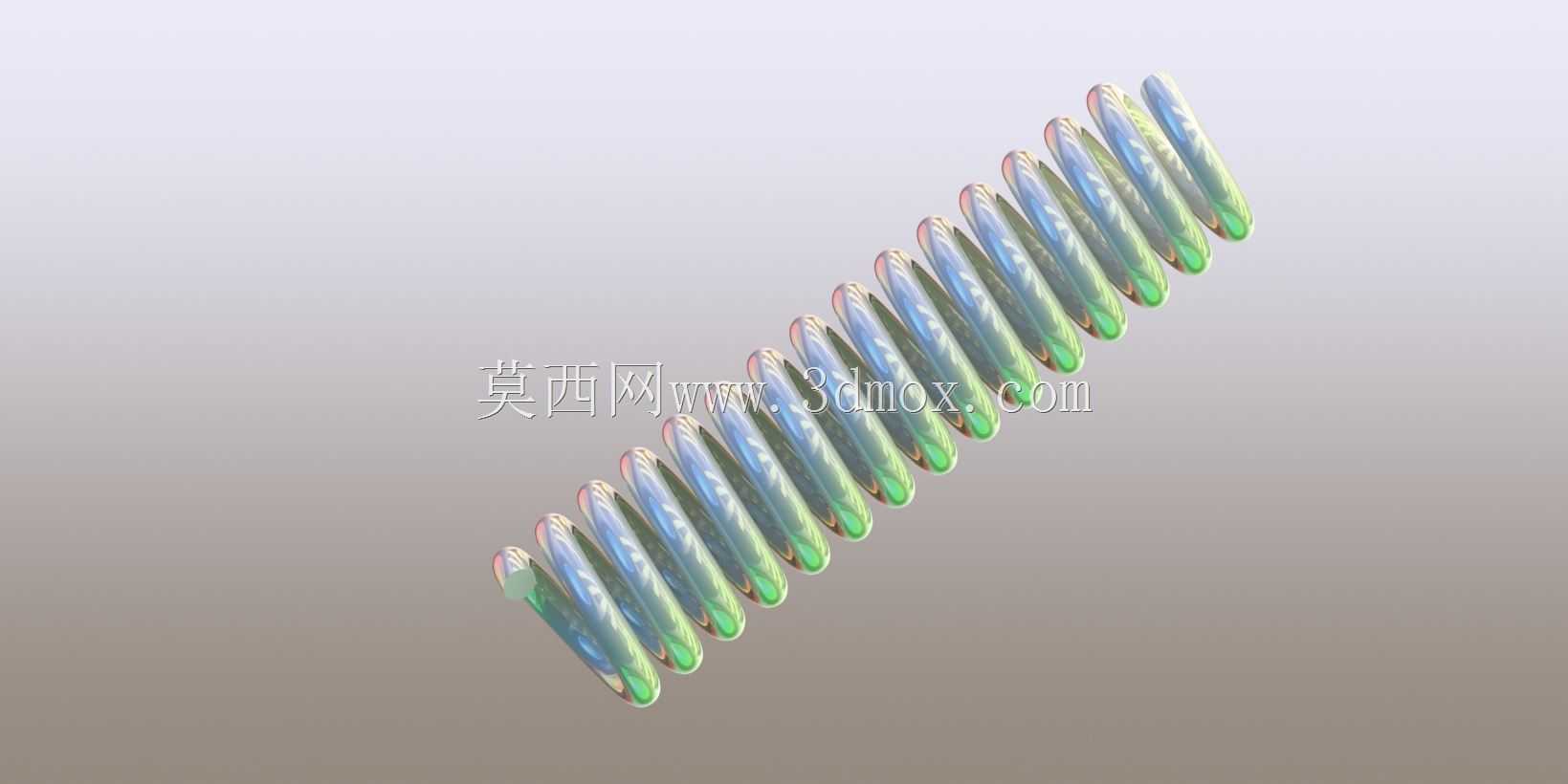

等节距圆柱螺旋普通压缩弹簧结构

这款圆柱螺旋压缩弹簧是机械结构里最常见的弹性储能元件，日常在冲压模具的卸料结构、自动化产线的缓冲限位模块、各类阀门的复位机构、交通工具的悬架缓冲单元里都能见到它的身影，核心作用是在外力施加时储存弹性势能，外力撤除后快速复位，同时承担缓冲吸震、力值输出、位置复位的功能。做这个结构的建模时，首先要明确实际工况的安装边界：这类等节距弹簧的安装空间通常是预留的圆柱型腔或者导向杆外周，所以建模第一步要确定的是弹簧的中径参数，中径尺寸必须匹配安装导向件的直径，既不能因为中径过小卡滞在导向杆上，也不能因为中径过大和安装腔内壁发生剐蹭，常规安装场景下，弹簧内径要比导向杆外径大0.5到1毫米，外径要比安装腔内径小1到1.5毫米，预留出工作时的径向变形余量，避免工作过程中出现卡滞、偏磨的问题。

从结构特性来看，这款弹簧采用等节距设计，也就是除了两端的并紧磨平圈，中间有效圈的节距完全一致，这种设计的好处是刚度线性度好，在有效压缩行程内，输出弹力和压缩量的比值保持稳定，不会出现力值突变的情况，适合对弹力输出稳定性有要求的场景。两端的支撑圈做了并紧磨平处理，每端并紧圈数通常在1到1.5圈，磨平后的端面粗糙度要达到Ra3.2以下，保证弹簧安装后端面和支撑座完全贴合，不会在受压时出现侧倾，避免有效圈发生偏心磨损，延长弹簧的实际使用寿命。建模时扫掠路径的螺旋线要分三段设置：两端的并紧段节距等于钢丝直径，保证相邻圈完全贴合，中间有效段的节距根据总压缩行程计算，要保证弹簧压并时的总长度满足最小安装尺寸要求，同时有效圈的数量要匹配设计刚度，圈数越多弹簧刚度越低，相同压缩量下输出的力值越小，建模时可以通过调整有效圈数快速匹配不同工况的力值需求。

实际选型应用时，还要结合工作行程确定弹簧的自由长度，自由长度要满足预压后还有足够的剩余压缩量，通常预压量取总压缩行程的10%到15%，避免弹簧在空载时出现松动异响，同时最大工作压缩量不能超过弹簧的极限压缩量，也就是压并长度的10%以上余量，防止弹簧发生塑性变形失去弹性。钢丝截面采用圆形截面，这种截面的弹簧钢丝加工工艺成熟，原材料易得，应力分布均匀，适合绝大多数常规工况，如果是重载冲击场景可以换成矩形截面钢丝，但常规缓冲复位场景圆形截面完全可以满足需求。建模时的扫掠特征要注意钢丝端面和螺旋线的垂直关系，保证两端磨平后的端面是平整的环形面，和实际加工后的零件形态一致，方便后续做装配干涉检查、仿真分析时得到准确的结果。

在不同的应用场景里，这类弹簧的参数调整逻辑也有区别：用在模具卸料板上的弹簧，通常刚度偏大，自由长度偏长，要提供足够的卸料力把板料从凸模上脱下；用在小型电子设备按键下的弹簧，刚度偏小，丝径较细，只需要提供很小的复位力保证按键回弹；用在阀门上的复位弹簧，要考虑介质温度对弹簧弹力的影响，高温场景下要选用耐高温的合金钢丝，常温场景下普通碳素弹簧钢丝即可满足需求。建模过程中要把这些实际工况的约束考虑进去，不能只做外观形态的还原，要保证模型的参数可以直接对接生产加工，导出工程图后可以直接标注尺寸用于下料、卷制、磨平、热处理等工序，减少后续设计修改的工作量。
