微型卧式贴片拨动开关结构设计

这类卧式贴片拨动开关，是消费类电子、小型工控板卡、便携检测设备里用量极大的基础通断元件，日常做板级电路设计时，经常会在信号通路切换、电源档位选择、功能模式跳转的位置用到它，相比直插式开关，它的贴片封装能适配SMT全自动化产线的回流焊工艺，不需要后期人工补插元件，能大幅提升整板的组装效率，也能避免直插引脚过波峰焊带来的连锡、引脚歪斜等工艺问题。

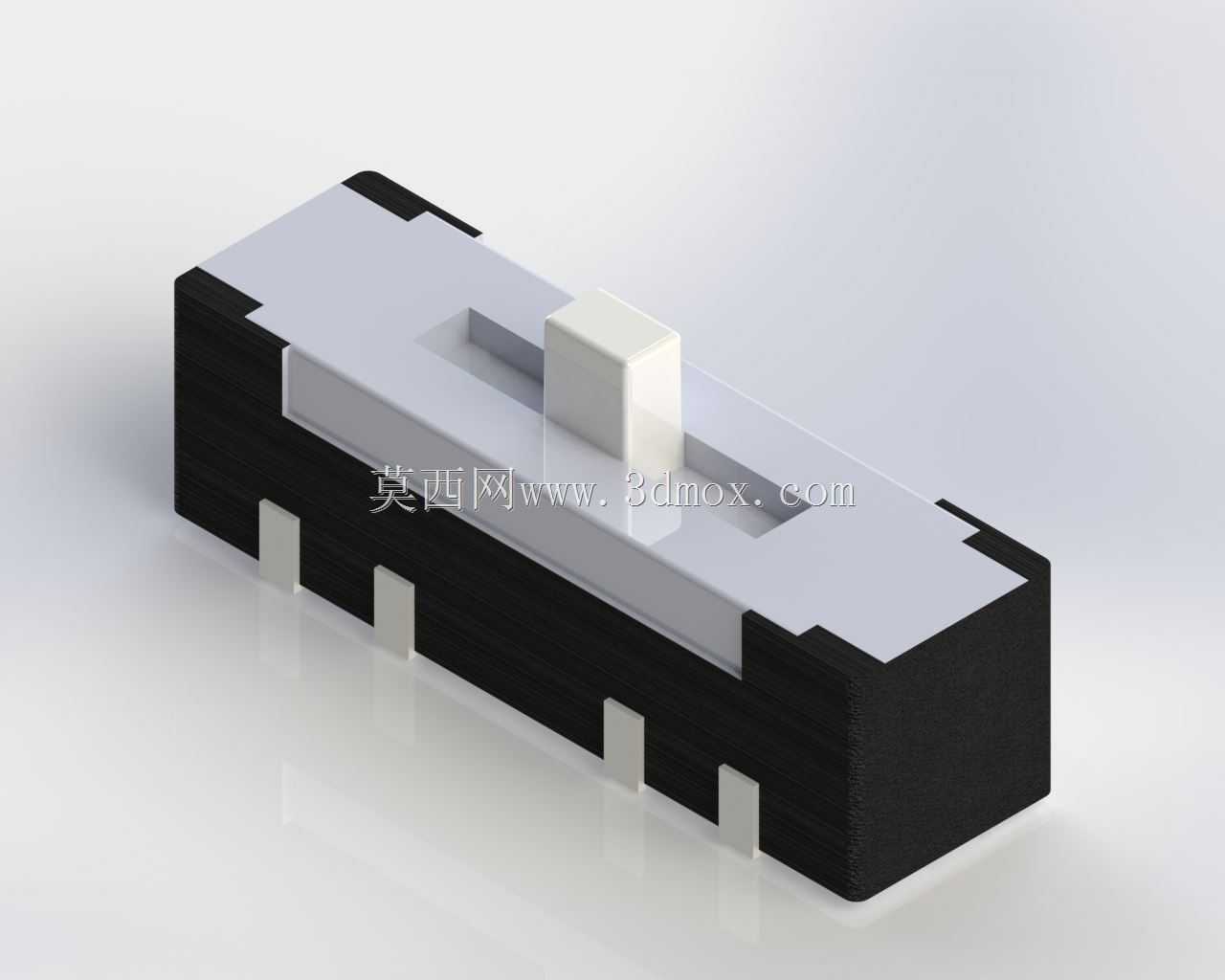

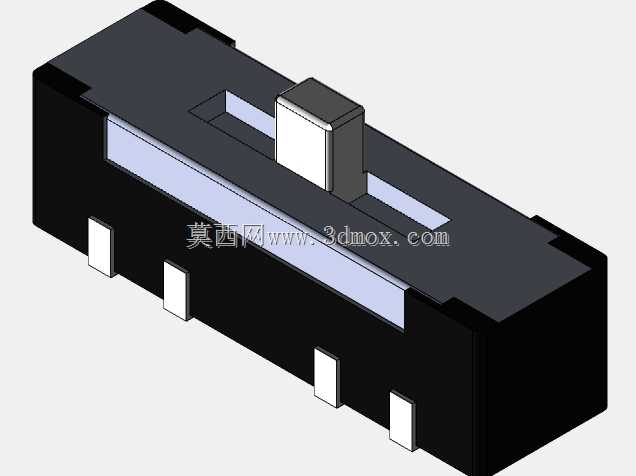

从实际使用场景来看，这款开关的六引脚贴片布局，是两档切换的典型设计，中间的拨柄行程短，操作阻尼适中，不会因为设备运输过程中的振动出现档位误跳变，也不会因为拨动力度过大导致内部弹片形变失效。做结构设计的时候，首先要考虑的是安装边界：开关本体的底部引脚共面度必须控制在0.1mm以内，否则过回流焊的时候会出现虚焊、立碑等焊接缺陷，本体的长宽尺寸适配常规的0805以上元件的贴装吸嘴取料范围，顶部拨柄的突出高度要低于周边元件的最高高度，避免整机组装时外壳压到拨柄导致开关长期处于受力状态，提前出现疲劳失效。

设计内部结构的时候，要重点考量接触弹片的材质选择与形变行程，弹片一般采用高弹性的锡磷青铜基材，表面镀镍打底再镀薄金，既能保证长期使用的接触可靠性，避免氧化导致的接触电阻过大，也能控制镀层成本，适配大规模量产的成本要求。开关的外壳采用耐高温的LCP工程塑料注塑成型，能承受回流焊阶段最高260摄氏度的高温持续10秒不会出现形变、起泡问题，外壳与底座的卡扣配合结构要做防呆设计，组装时不会出现方向装反的问题，卡扣的扣合量控制在0.15mm左右，既不会因为扣合过紧导致外壳开裂，也不会因为扣合量不足在焊接高温下出现外壳松脱。

在板级布局的时候，这款开关的周边要预留至少1mm的操作空间，方便用户用指尖或者拨片操作拨柄切换档位，开关的焊盘设计要比引脚实际尺寸宽出0.2mm，保证焊锡的浸润面积足够，提升焊接可靠性，同时要在焊盘之间做阻焊桥，避免焊锡连通相邻引脚造成短路。实际选型测试阶段，要验证开关的机械寿命，常规这类开关的有效拨动次数要达到1万次以上，接触电阻在寿命测试前后波动不能超过20毫欧，绝缘电阻要达到100兆欧以上，满足低压信号电路的绝缘要求，在高低温循环测试中，-40摄氏度到85摄氏度的环境下放置24小时后，开关的操作手感、接触性能不能出现明显衰减，才能适配户外便携设备、工业控制板卡的宽温使用需求。

很多新手工程师在做结构建模的时候，容易忽略开关底部的间隙设计，实际上这类贴片开关的底座底部会有0.05mm左右的微小凸点，PCB布局时如果在开关本体下方走走线或者铺铜，要注意铜皮距离引脚焊盘的安全距离，避免焊锡溢出流到开关底部造成引脚短路，同时拨柄的滑动槽位置要做防尘设计的冗余，虽然这类微型开关不做高等级的密封防护，但外壳与拨柄的配合间隙控制在0.03mm以内，能阻挡大部分生产车间的浮尘进入开关内部，避免长期使用后灰尘堆积导致接触不良。另外在做整机结构的限位时，不要把开关的拨柄活动范围卡死，要预留0.2mm的活动余量，避免外壳装配公差累积导致拨柄被顶住，无法正常切换档位。
