黄铜挂锁带配套钥匙结构设计方案

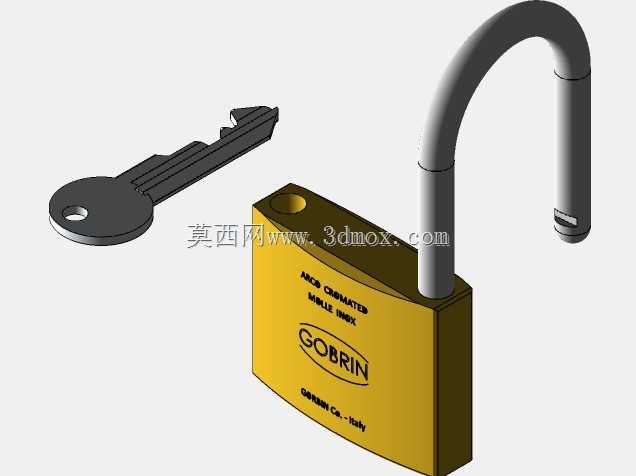

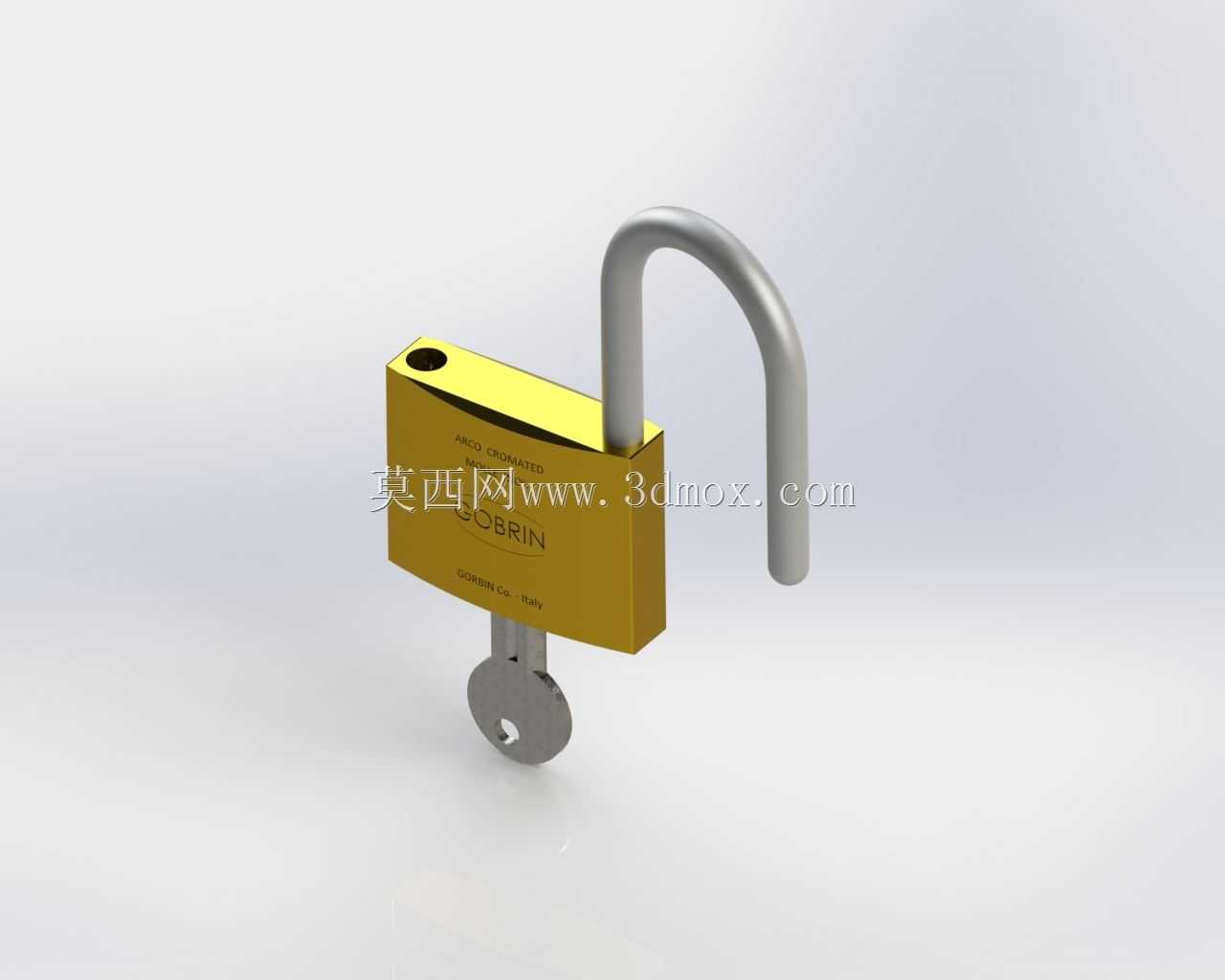

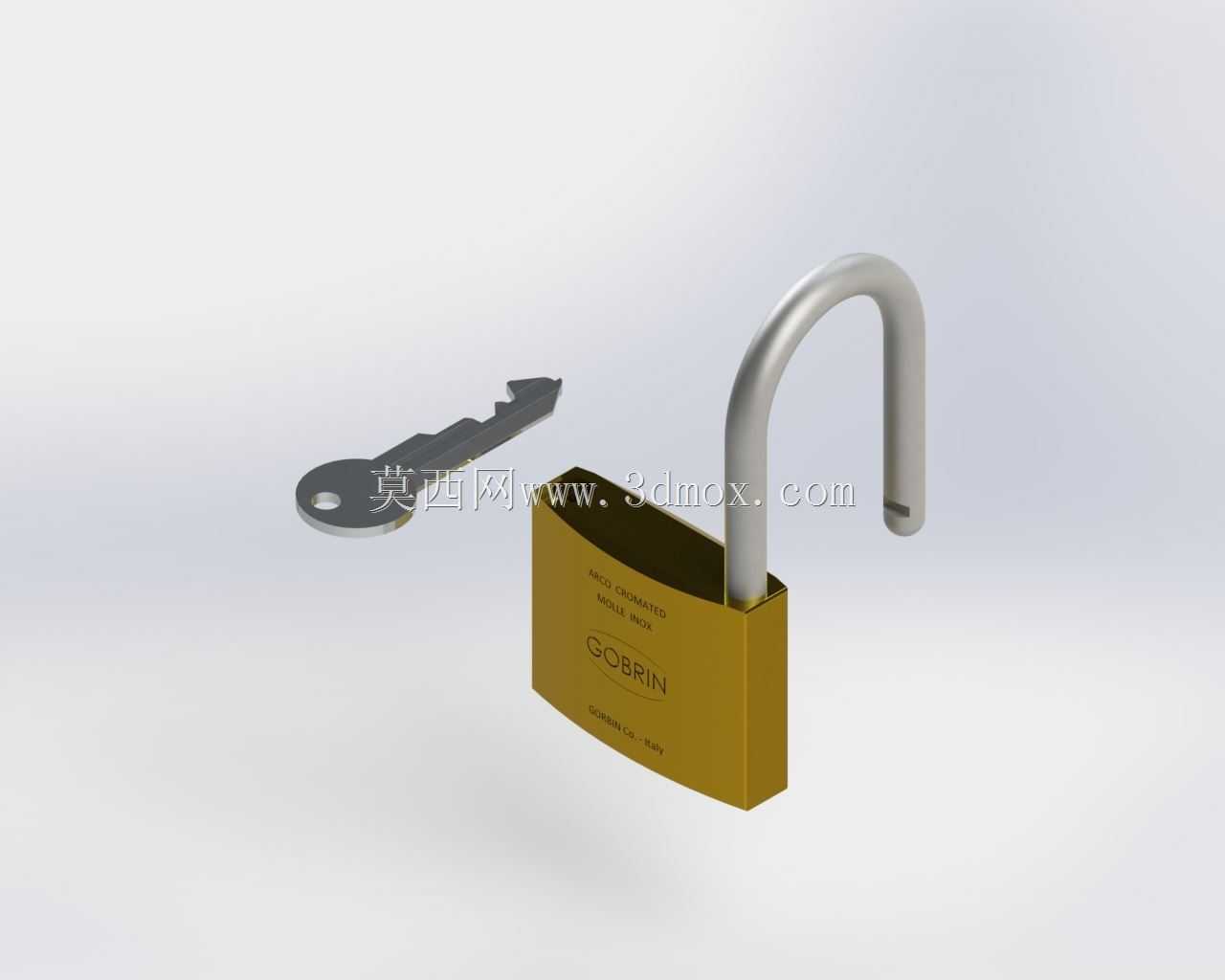

　　日常仓储、户外设备防护、工具箱封闭等场景中，挂锁是应用频次极高的机械防盗构件，本次设计的挂锁采用黄铜锁体搭配钢制锁梁与钥匙的组合，适配多数民用、工业场景的封闭防护需求。从实际使用逻辑出发，锁体采用矩形块状结构，边角做圆弧过渡处理，既避免搬运、使用过程中锐角划伤操作人员，也能减少磕碰导致的结构形变，黄铜材质的选用兼顾了抗锈蚀性能与结构强度，在潮湿户外环境下长期使用也不易出现锈死无法开启的问题。锁梁采用U型弯折的钢制构件，表面做镀锌钝化处理，一端与锁体铰接固定，另一端可在解锁状态下向上抽出，锁梁的直径经过受力校核，能够承受常规剪切力破坏，避免轻易被外力剪断。配套的钥匙采用扁平式结构，插入端设置对应锁芯弹子的齿形结构，

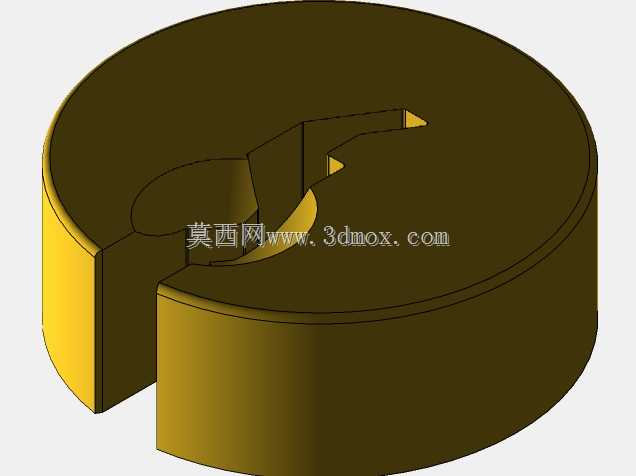

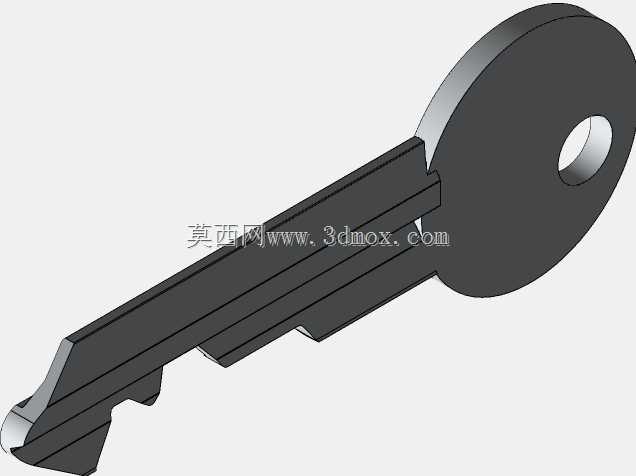

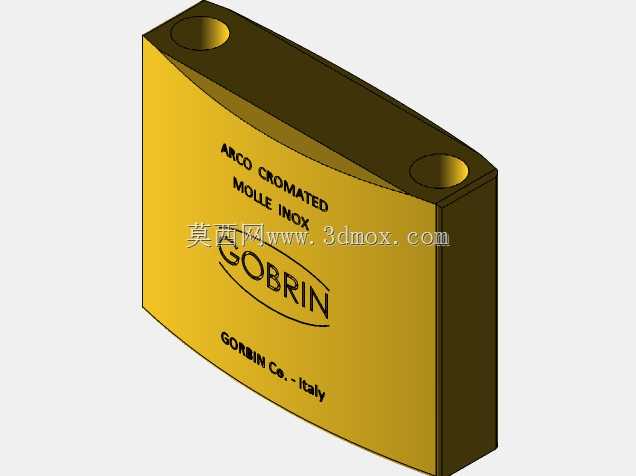

　　钥匙柄处开设圆形挂孔，方便串接在钥匙串上携带，钥匙与锁芯的配合间隙控制在合理范围，既保证插拔顺畅，也不会因间隙过大出现晃动、开启卡滞的问题。设计过程中优先考虑了装配的便利性，锁体内部预留锁芯安装腔、弹子孔位与锁梁锁定卡槽，所有内部结构的尺寸公差按照五金件通用公差标准设定，锁芯装入锁体后通过侧边的固定销完成定位，不需要额外复杂的紧固件即可完成组装，能够有效降低批量生产的装配工时。从安装边界来看，该挂锁的锁梁闭合后，锁梁与锁体上表面之间的净空尺寸适配多数锁鼻、搭扣的厚度，不需要额外对配套的搭扣做定制修改，可直接替换同规格的现有挂锁产品，适配性较强。锁体正面预留了品牌标识的蚀刻区域，不会破坏锁体的整体结构强度，标识区域做下沉处理，

　　日常使用过程中不会因摩擦导致标识快速磨损。在功能实现上，锁定状态下锁梁的活动端被锁芯内的弹子卡入卡槽锁定，无法向上抽出，只有插入匹配的钥匙转动后，弹子回缩解除对锁梁的限位，锁梁才可向上弹起完成解锁，内部的弹簧件经过疲劳寿命校核，能够承受上万次的开启闭合循环，不会轻易出现弹力衰减导致的解锁失效问题。锁梁与锁体接触的位置设置了防尘密封圈，能够减少灰尘、雨水进入锁体内部，避免长期使用后内部弹子、弹簧出现锈蚀卡滞，提升产品在复杂户外环境下的使用寿命。钥匙的齿形排布采用非对称设计，不同齿位的高度差经过排列组合，能够保证足够的密钥量，避免出现互开率过高的问题，满足民用防盗的基本安全要求。从结构建模的角度来看，所有特征均采用参数化建模方式搭建，

　　锁体的外形尺寸、锁梁直径、锁芯安装位的参数均可根据实际使用需求快速调整，比如需要更大锁定空间的场景，可直接修改锁梁的弯折高度参数，重新生成后即可得到对应规格的模型，不需要重新绘制整体结构，能够大幅缩短同系列不同规格产品的开发周期。建模过程中对所有配合面做了干涉检查，确认锁梁转动、钥匙插拔、弹子伸缩过程中不存在结构干涉，装配关系完全符合实际生产的装配逻辑，可直接导出工程图用于后续的模具开发、机加工工艺编制。锁体的底部设置了排水小孔，即便有少量雨水进入锁体内部，也可通过小孔自然排出，不会在锁体内部积存导致内部零件锈蚀，这一细节设计是结合户外使用场景的实际反馈添加的，能够有效解决传统挂锁长期户外使用后内部积水锈死的通病。锁梁的铰接端做了限位结构，锁梁向上弹起的最大高度被限制在合理范围，不会完全从锁体中脱出，避免使用过程中锁梁脱落丢失，同时也能保证解锁后锁梁的位置固定，方便操作人员对准锁孔完成锁定操作。
