大众车型冷却系统多通连接法兰结构

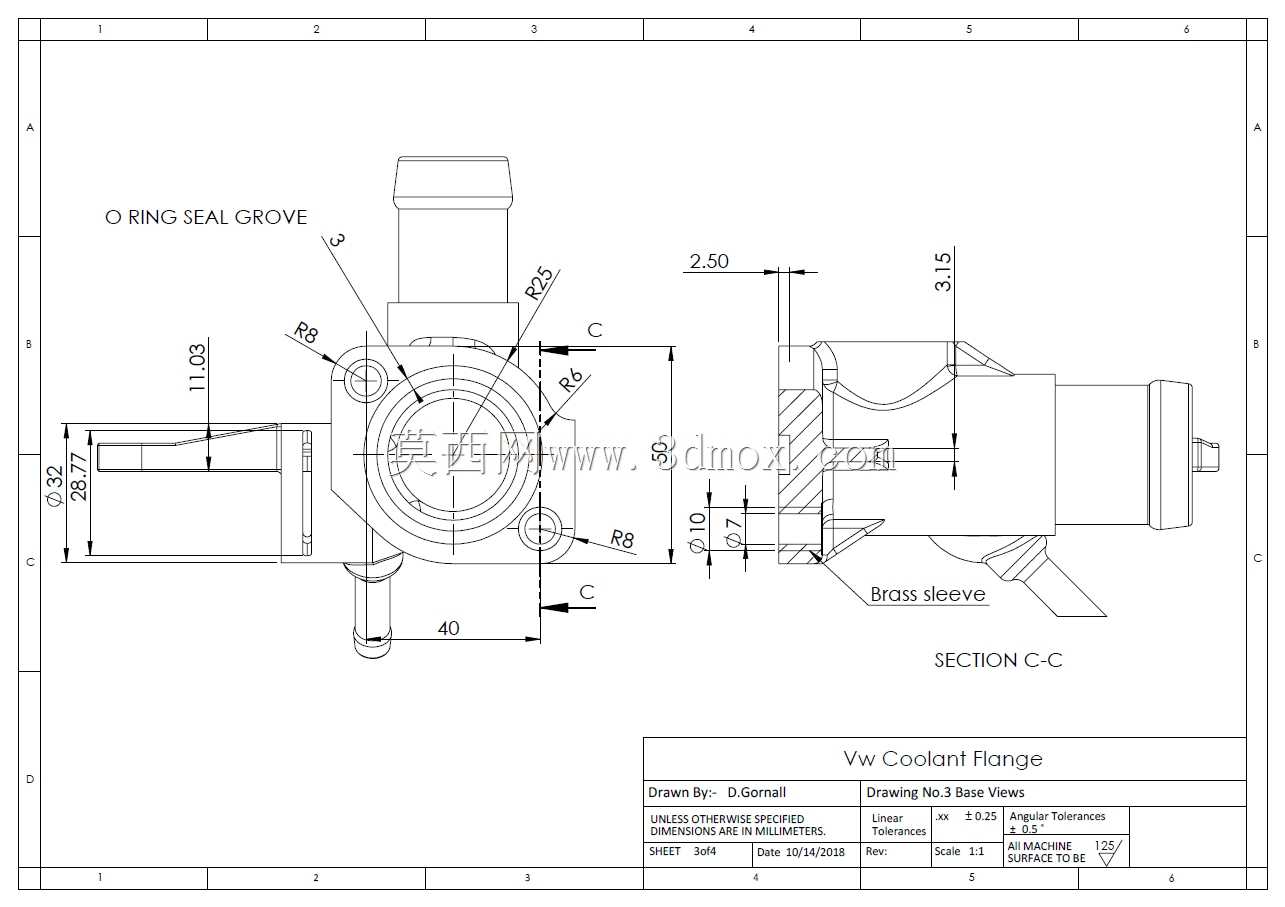

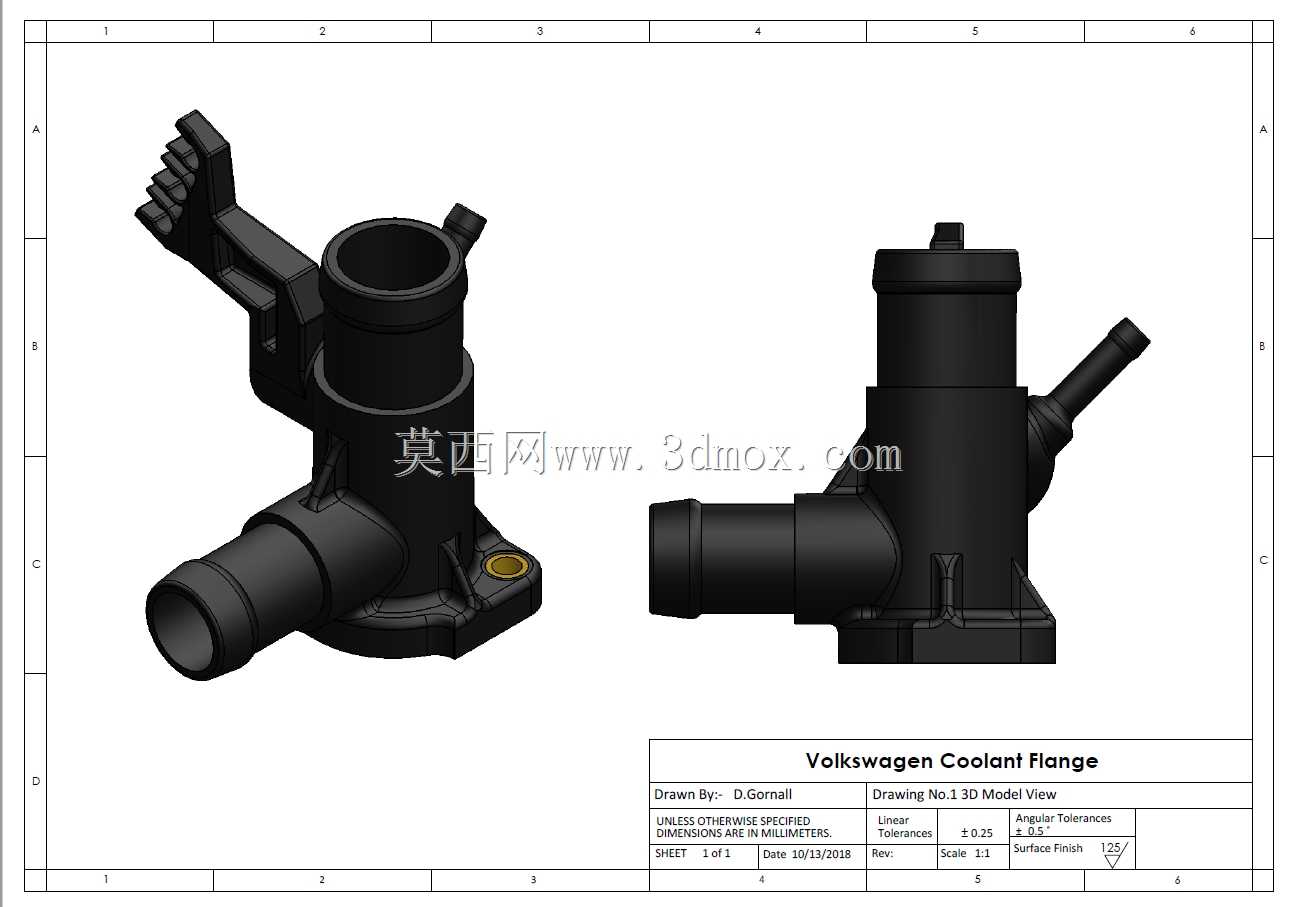

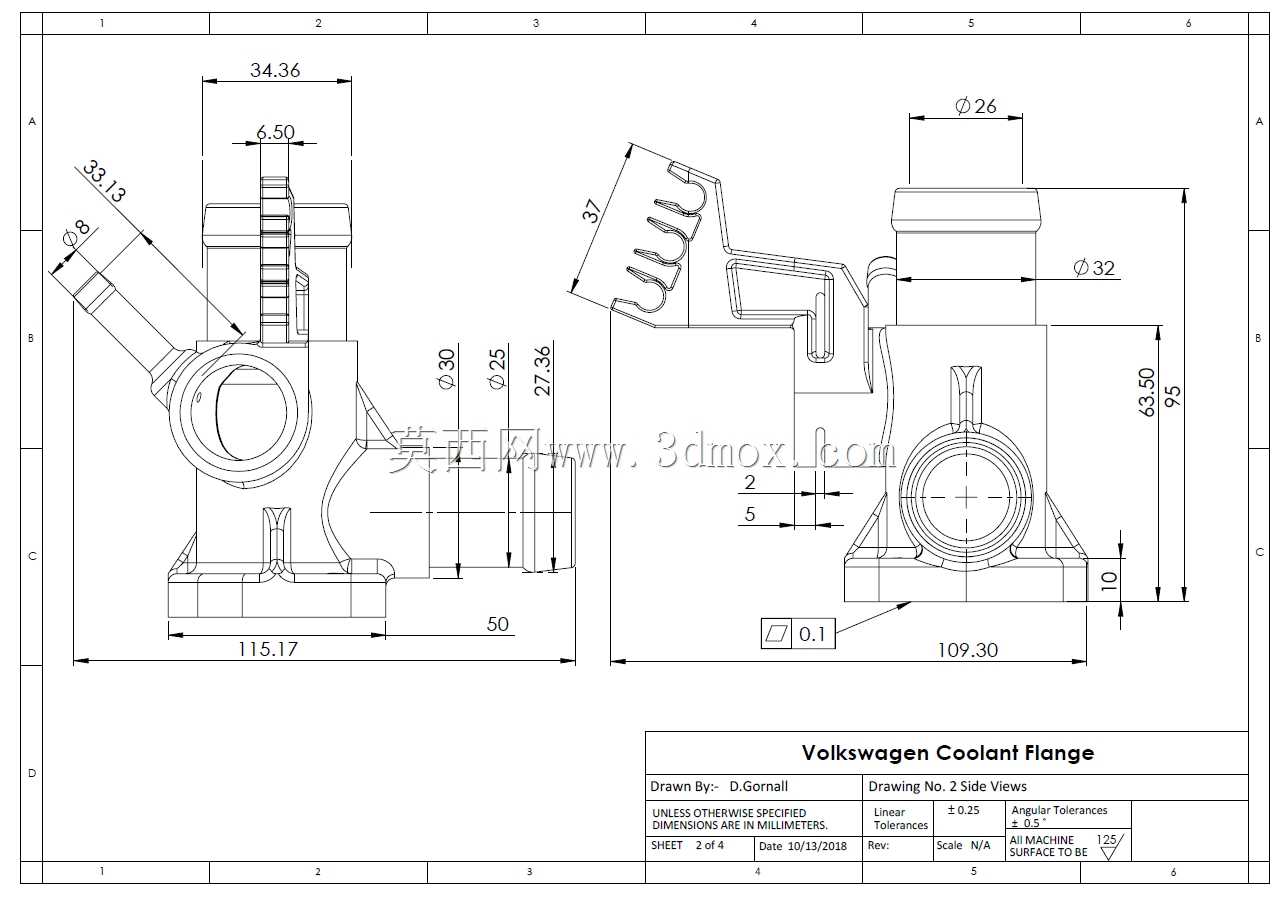

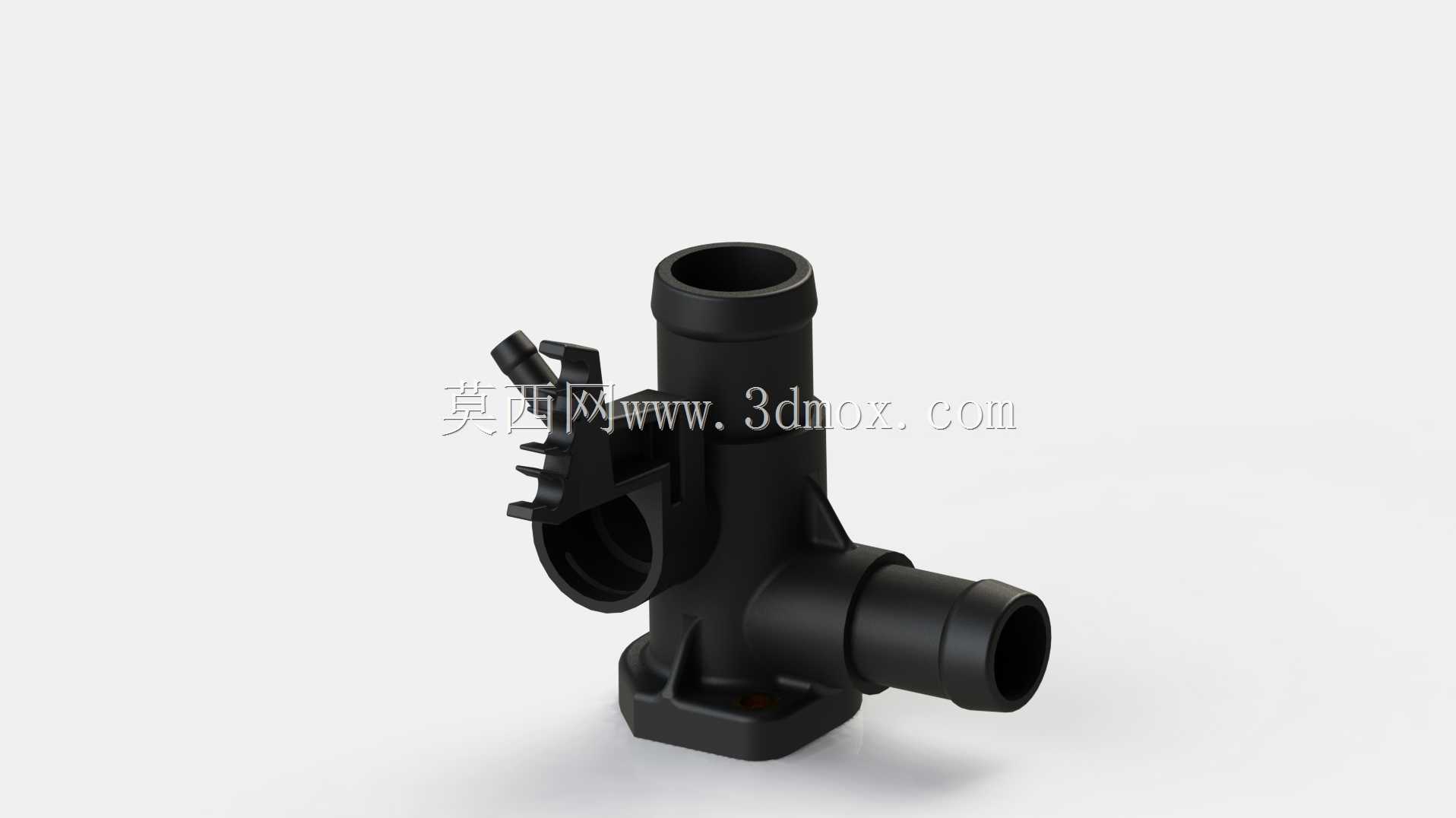

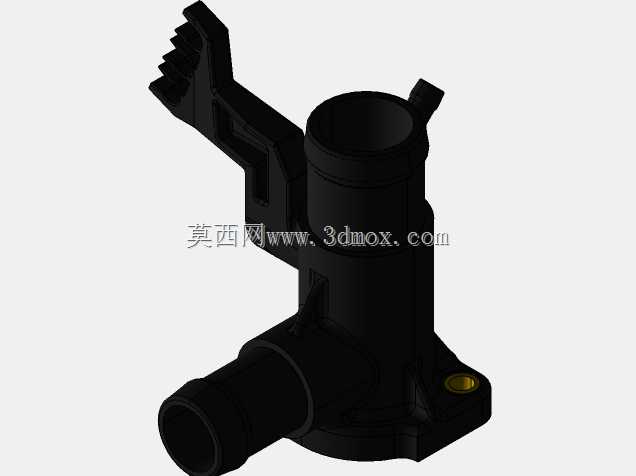

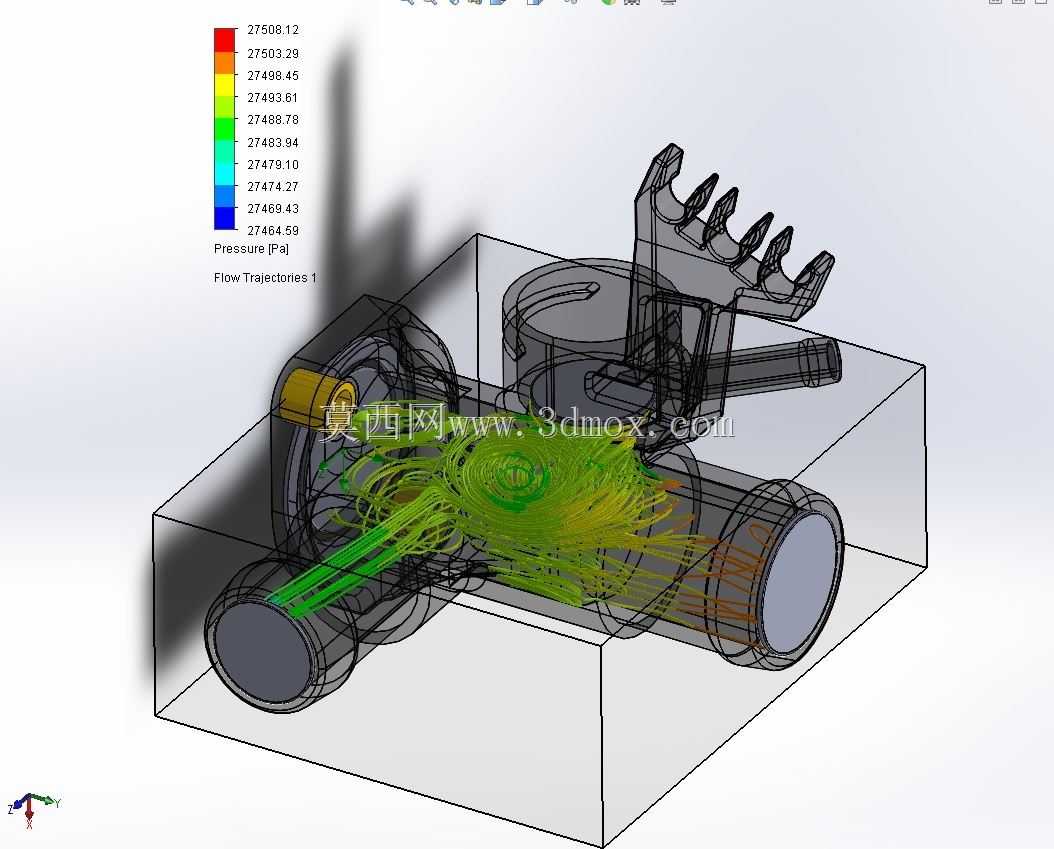

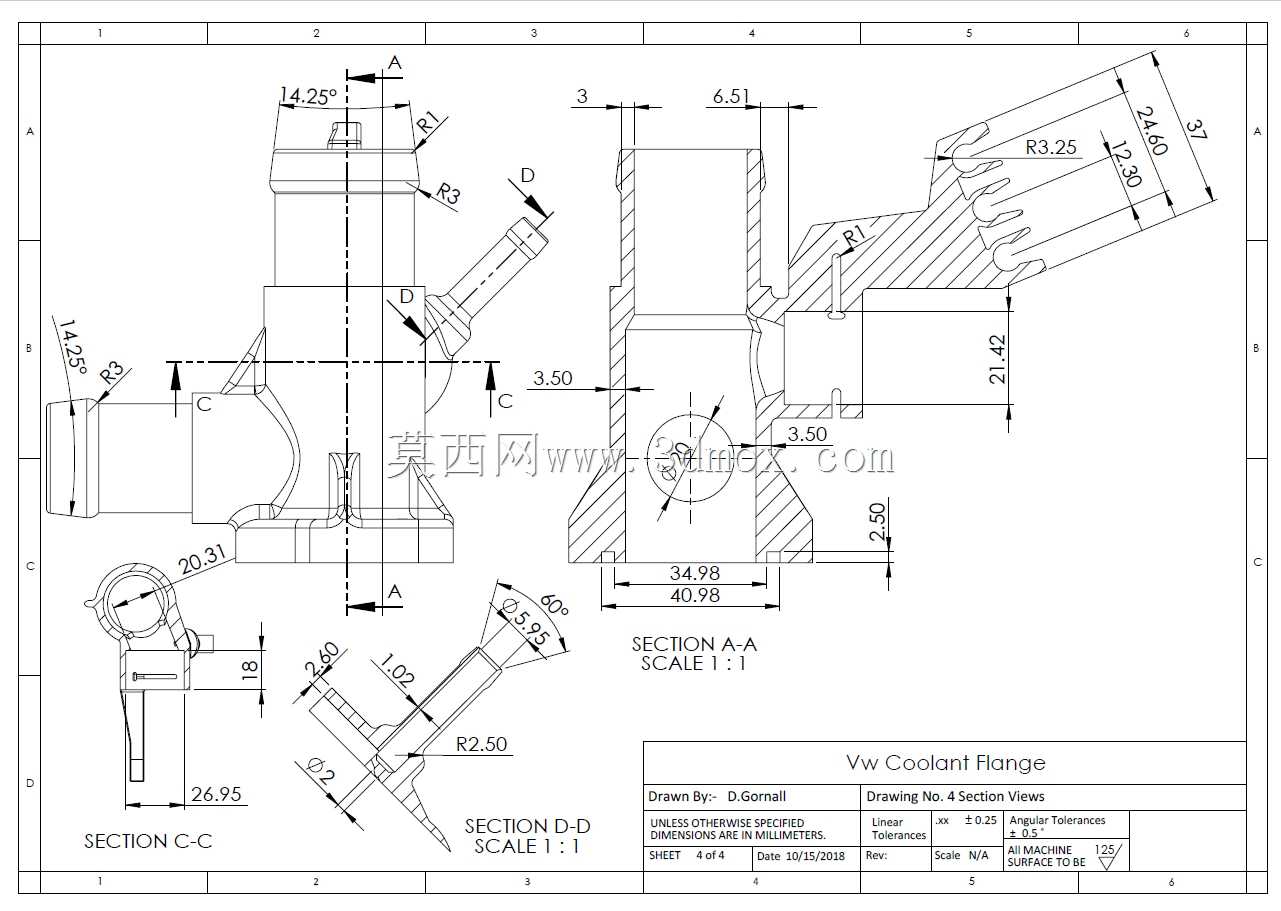

这款冷却法兰主要应用在横置动力布局的紧凑级乘用车型上，适配搭载小排量涡轮增压动力单元的冷却回路布局，安装位置位于发动机缸体出水端与散热器暖风水管的交汇节点，承担冷却回路分流、管路固定、流道转向的核心作用，是冷却系统中不可缺少的管路连接构件。实际装车场景中，该法兰需要同时对接缸体主出水通路、散热器上水室管路、暖风水箱进水通路、膨胀水箱回水通路四个方向的冷却介质流道，替代了传统多根橡胶管转接的冗余结构，减少了管路接头数量，也就降低了长期使用后冷却液渗漏的风险点。从功能特性来看，该法兰采用一体注塑成型的基体结构，材料选用耐乙二醇腐蚀、耐120℃持续工作温度的玻纤增强PA66材质，能够承受冷却系统1.2bar的额定工作压力，在-40℃到130℃的环境温度区间内保持结构强度与密封性能，不会出现低温脆裂、高温软化变形的问题。法兰本体上集成的弹性管卡固定位，能够直接卡接原厂配套的快插式管路接头，不需要额外加装喉箍紧固，装配时只需要将对应橡胶管推到接头定位台阶处，管卡会自动锁止，大幅提升总装环节的装配效率，也避免了后期维护时喉箍锈蚀无法拆卸的问题。设计过程中，首先需要根据发动机舱的布置边界确定各接口的朝向与角度，主进水接口垂直向上对接缸体出水座，侧方水平接口对接散热器上水室，斜向下方的接口对接暖风水箱进水管，侧上方的细接口对接膨胀水箱回水管，各接口的轴线夹角完全匹配周边零部件的避让要求，不会与发动机机脚、进气歧管、线束支架产生运动干涉。流道设计时做了圆弧过渡处理，没有直角转折结构，能够减少冷却液在流道内的流动阻力，降低水泵的工作负荷，同时避免流道内出现涡流区导致的局部气蚀问题，延长法兰本体的使用寿命。安装边界方面，法兰底部的定位安装座带有两个螺栓过孔，孔距匹配缸体上的预制安装螺柱，安装时只需要将法兰座对准螺柱推入，拧紧两个M6的固定螺母即可完成定位，安装面带有预制的橡胶密封圈槽，配套的O型密封圈能够实现法兰与缸体结合面的静密封，不需要额外打密封胶，维护拆卸后更换密封圈即可重复使用。各管路接头的外径尺寸严格匹配对应橡胶管的内径公差，主进水接头外径32mm，散热器侧接头外径28mm，暖风水管接头外径20mm，膨胀水箱回水接头外径10mm，接头表面带有两道环形密封凸筋，能够在橡胶管装配后形成两道密封线，即使橡胶管出现轻微的老化收缩，也能保证密封性能不失效。法兰侧面集成的线束固定卡扣，能够固定冷却系统的水温传感器线束，避免线束与周边运动部件摩擦破损，这个细节设计在早期的同类产品中是缺失的，很多车型后期改装时需要额外加装线束扎带固定，一体集成的结构让整个区域的布置更加规整。针对3D打印验证的需求，该模型的壁厚做了均匀化处理，最小壁厚不小于2.5mm，打印时不需要额外添加支撑结构就可以完成成型，打印完成后经过简单的表面打磨就可以用于管路匹配验证、安装位置校核，不建议直接将打印件用于装车长期使用，因为常规3D打印材料的耐温、耐老化性能达不到装车使用的要求，仅适合用于设计阶段的样件验证。实际维修场景中，这类法兰是冷却系统的易损件，长期使用后塑料材质会出现老化变脆的问题，在冬季低温环境下如果受到外力磕碰很容易出现开裂渗漏，更换时需要注意在冷车状态下操作，避免高温冷却液喷出烫伤，安装时不要过度拧紧固定螺栓，防止塑料基座被压裂，螺栓拧紧力矩控制在8N·m到10N·m即可满足密封要求。
