法兰连接三通式手动旋塞阀结构设计

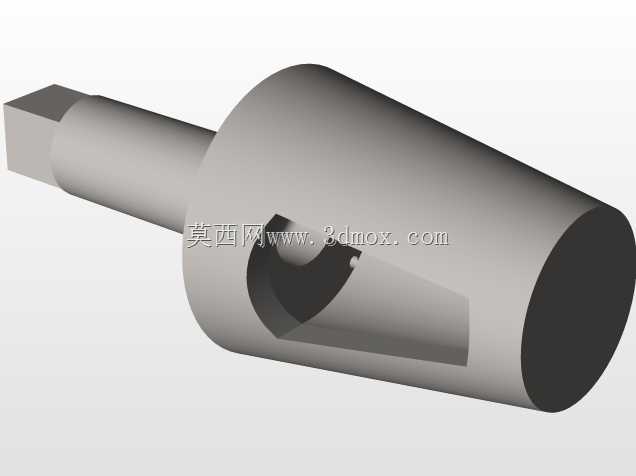

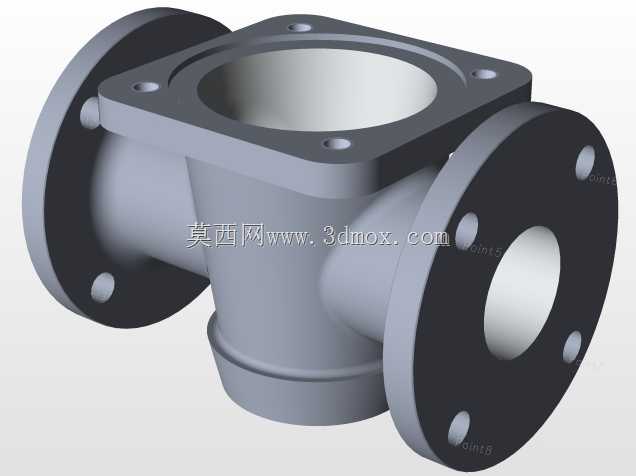

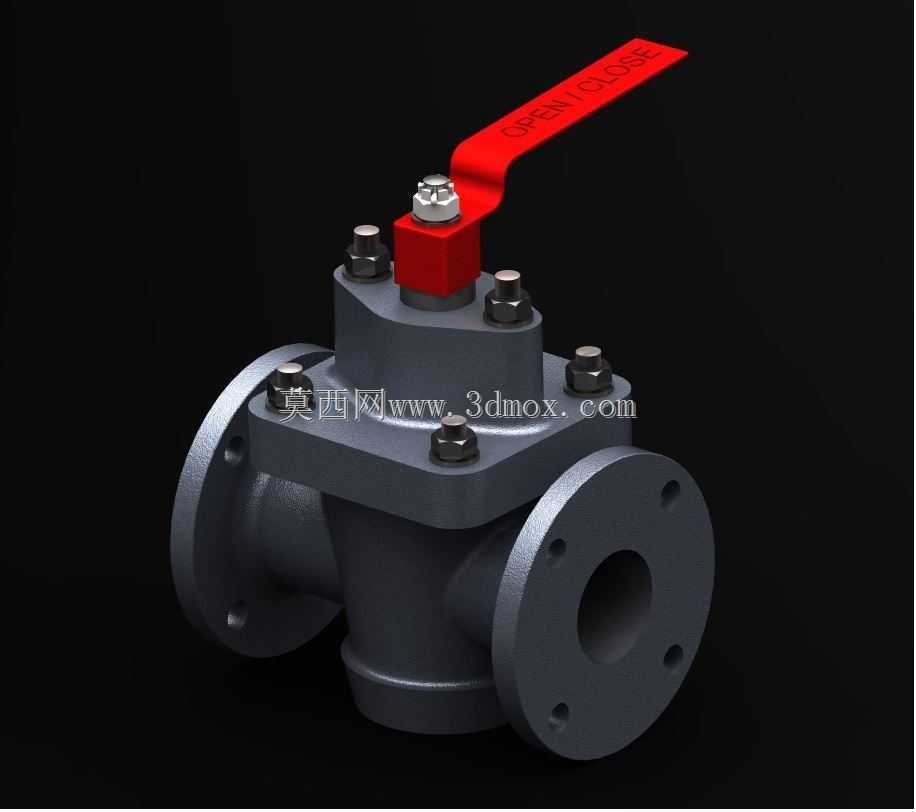

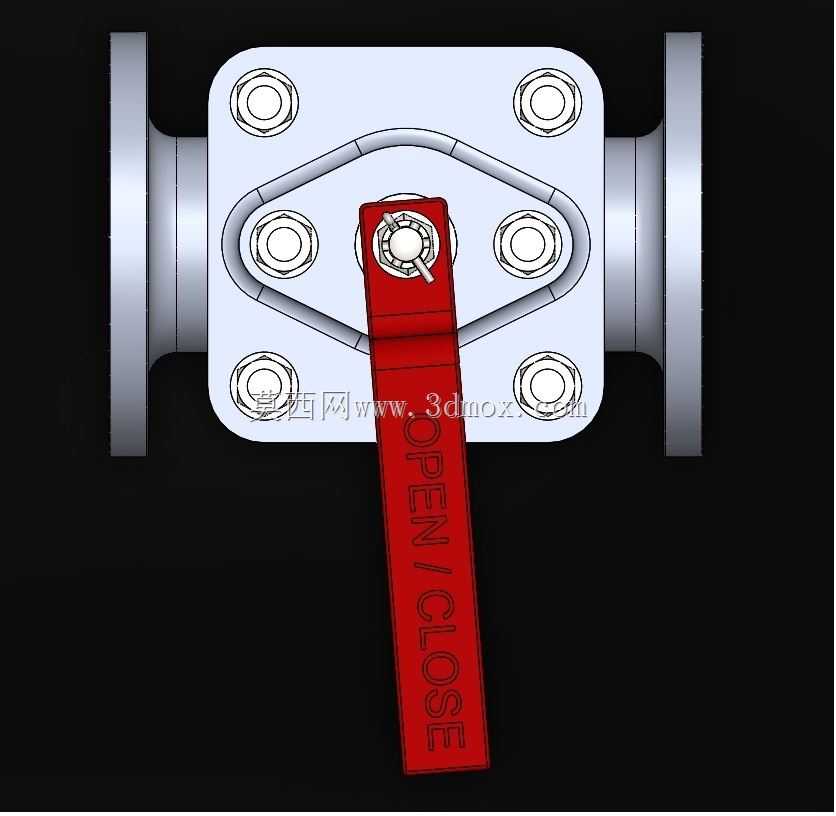

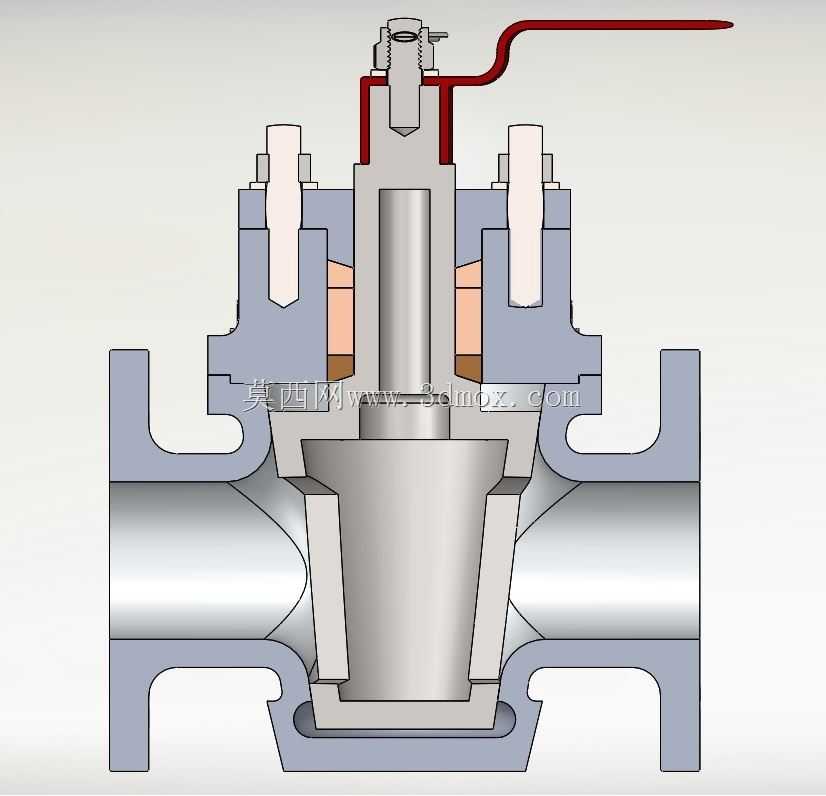

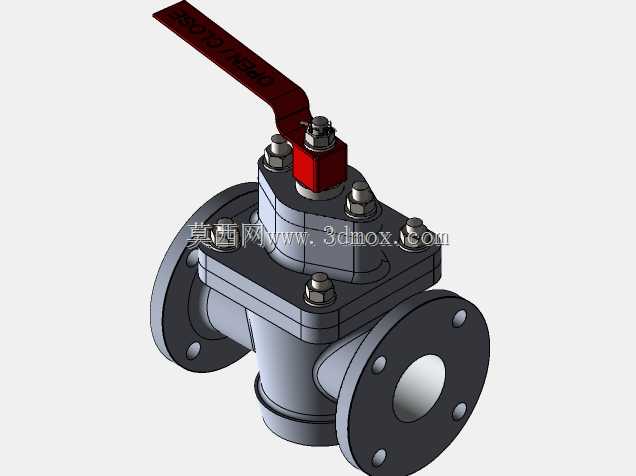

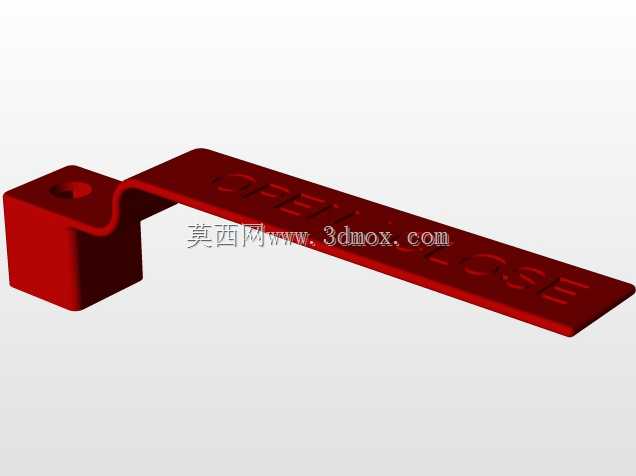

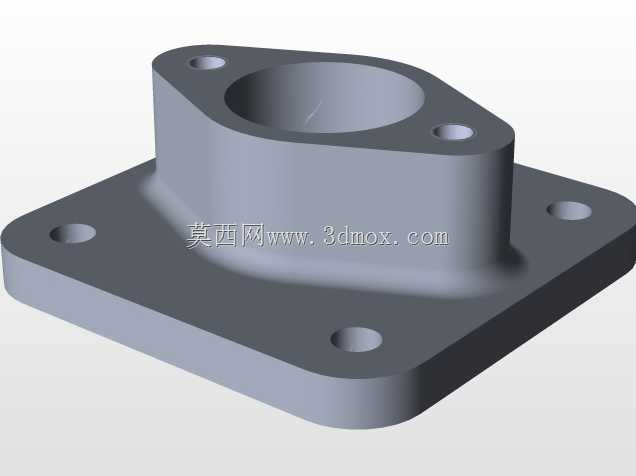

在化工流体输送、市政给排水、中小型换热机组的管路支路切换场景中，这类三通旋塞阀的应用占比一直不低，相比同通径的球阀，它的启闭行程更短，手动操作时不需要反复转动多圈手柄，扳动90度即可完成流道的切换或者通断动作，很适合需要频繁调整管路流向、操作空间有限的工位。这款模型的设计参考了工程图纸手册中的成熟结构，整体采用法兰对接的安装形式，两端法兰适配120mm节圆直径的安装布局，法兰外径设置为150mm，法兰厚度取14mm，对应的安装螺栓孔直径为15mm，整个阀门沿流道轴向的总长度控制在210mm，选型时可以直接对照这个安装边界预留管路安装空间，不需要额外调整管段的裁切长度。从结构设计逻辑来看，阀体采用分体式栓接结构，上下阀盖通过六组内六角螺栓与主阀体锁紧，密封面的加工精度可以通过螺栓预紧力进行微调，既降低了铸造阀体的加工难度，也方便后期检修时更换密封件，不需要整体切割管路就能完成内部塞体的维护。中间的启闭件为带通孔的锥形塞，塞体顶部直接连接红色的启闭指示手柄，手柄上模压的开/关标识可以直观反馈当前的流道状态，避免现场操作时出现误判，手柄的操作力经过结构优化，不需要借助加力杆就能完成带压工况下的启闭动作，日常巡检时单人即可完成操作。流道设计上采用等径通孔结构，介质流经阀门时的局部阻力损失更小，不容易在阀腔内部残留介质，对于输送带有少量颗粒杂质的流体、或者需要定期吹扫管路的工况，这种结构的抗堵塞表现要优于同规格的截止阀。建模过程中对法兰密封面、塞体配合面、螺栓孔位的公差配合都做了对应设置，装配时可以直接检查各部件的干涉情况，也能直接导出工程图标注形位公差，给后续的零件加工、工装夹具设计提供直接的参考依据。
