1比10比例遥控硝基动力RC平跑车结构

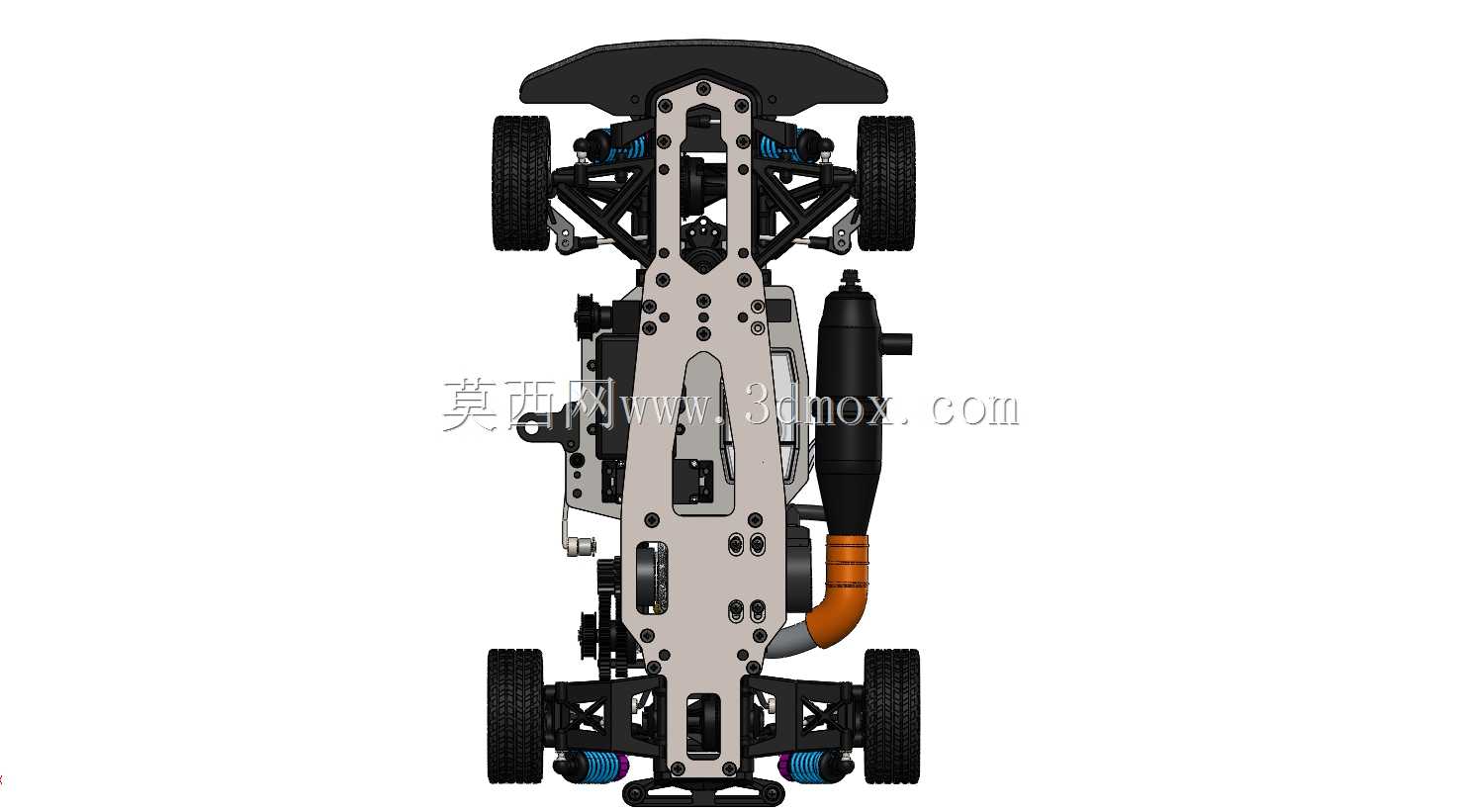

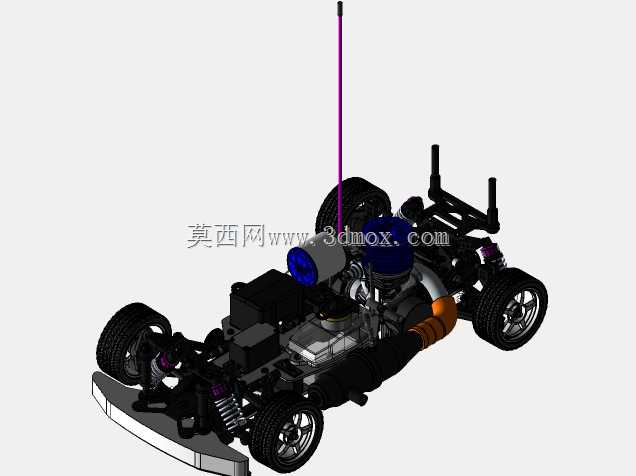

这套RC硝基动力平跑车架的三维结构，完整还原了1/10比例油动遥控车的核心机械布局，可直接用于遥控模型研发阶段的结构验证、改装件开发参考，也能作为高校机械专业传动、悬架系统教学的具象化案例。从实际使用场景来看，这类硝基动力RC车主要用于平路赛道竞速、模型爱好者场地竞技，相比电动遥控车，其具备更长的续航时长、更贴近真实燃油车辆的动力输出特性，能模拟出内燃机车辆的油门响应、换挡逻辑与排气声效，是模型赛事中平路竞速组的主流配置之一。

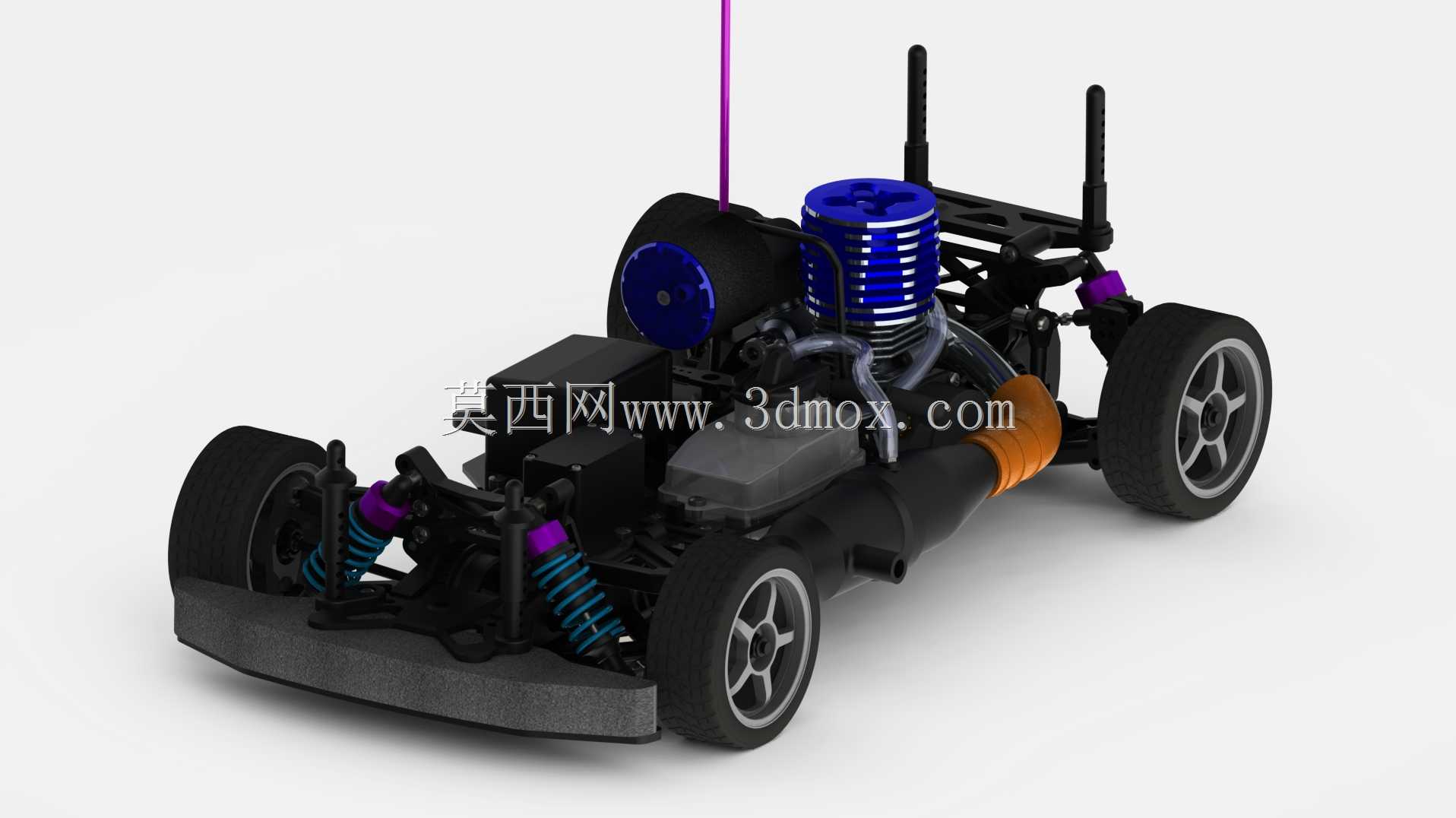

从功能特性上拆解，车架采用前后双叉臂独立悬架结构，每侧悬架配置螺旋弹簧配合液压阻尼筒，阻尼筒的安装角度经过调校，可在车辆过弯时提供足够的侧倾支撑，同时吸收铺装路面的细碎颠簸，保证轮胎与地面的接触面积稳定。转向系统采用舵机直连转向拉杆的布局，转向拉杆长度可调，可根据赛道特性调整前轮前束、主销后倾角参数，适配不同抓地力的路面条件。动力单元为单缸硝基内燃机，搭配散热缸头与谐振排气管，散热缸头的鳍片结构经过气流优化，车辆高速行驶时迎面气流可直接穿过鳍片间隙带走燃烧热量，避免长时间高负荷运转出现过热熄火问题。油箱布置在发动机侧方，位置靠近车辆重心点，可减少燃油消耗过程中整车重心的偏移量，保证车辆从满油到少油状态下的操控一致性。

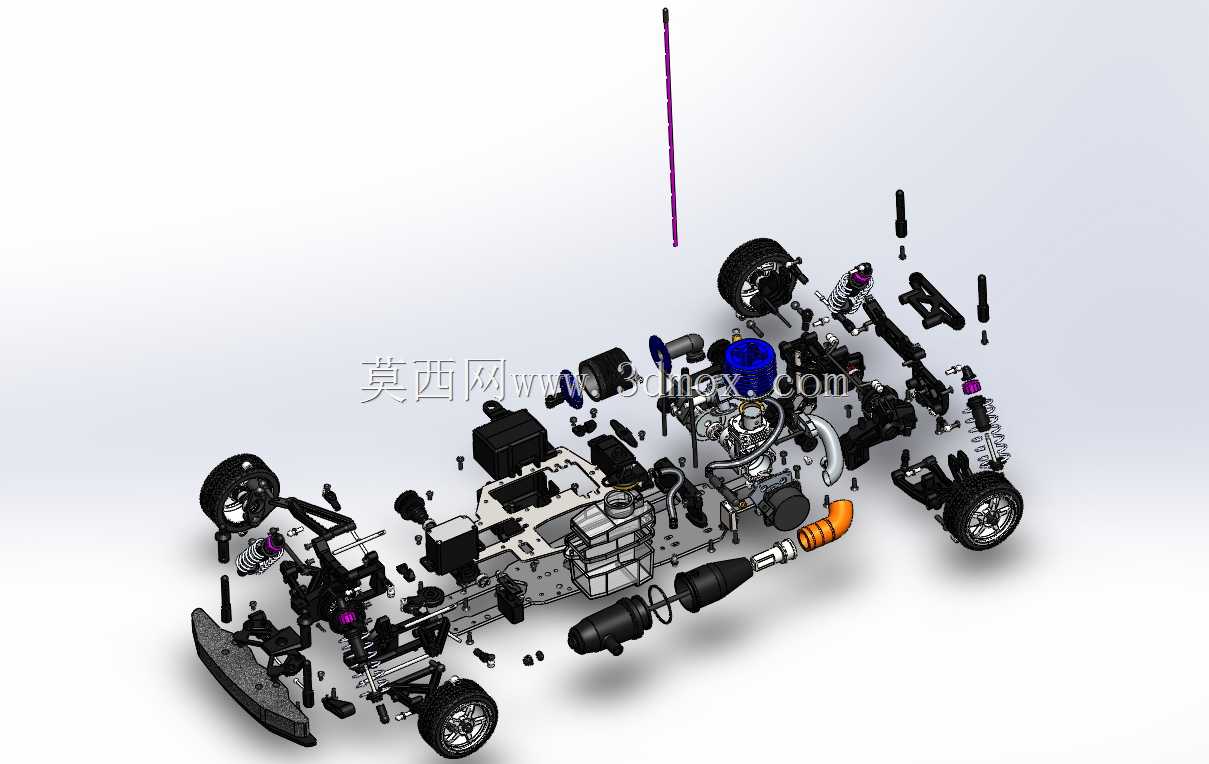

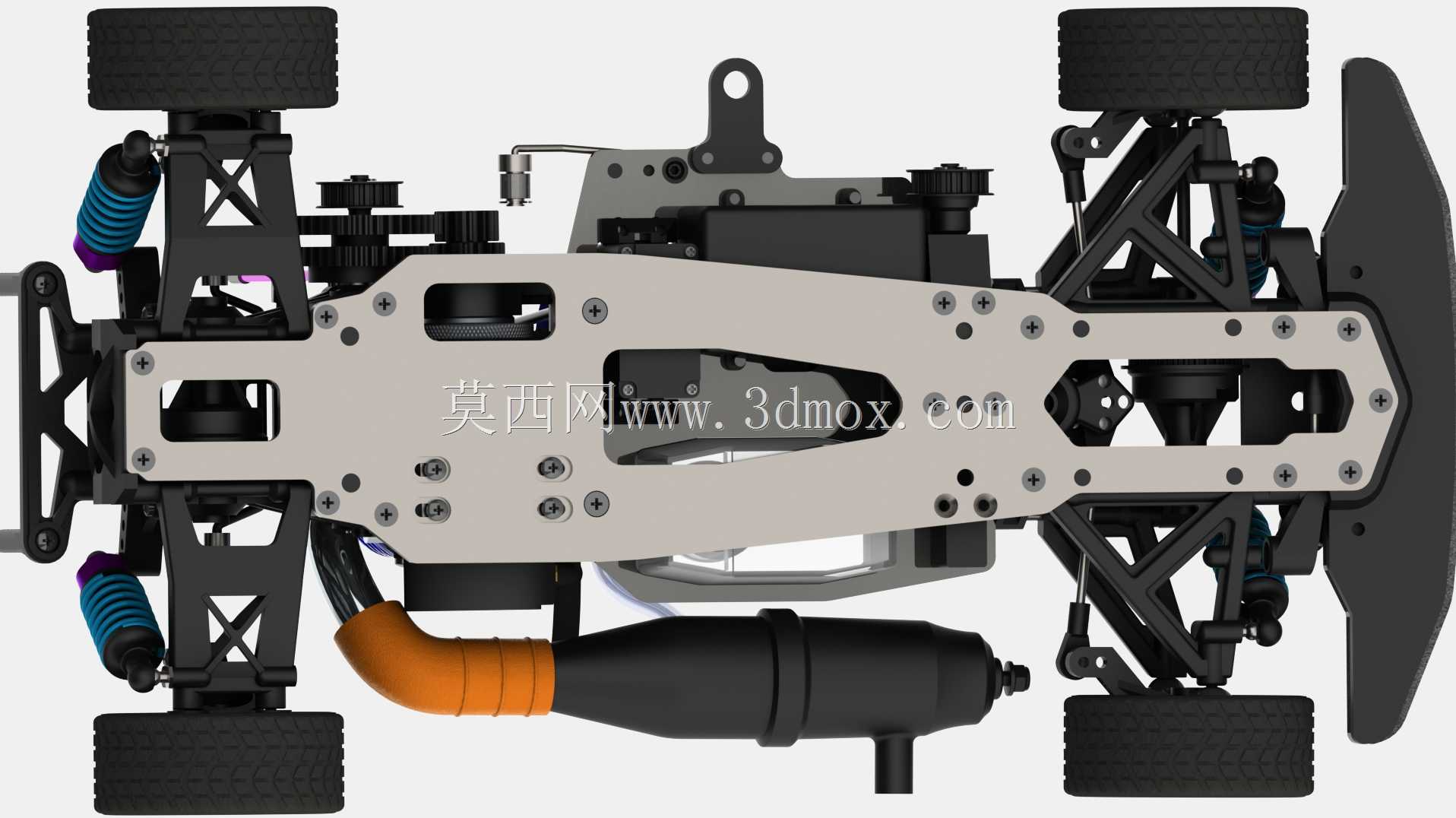

设计思路上，整个车架采用模块化布局，将动力系统、传动系统、转向系统、电子设备舱做了分区隔离：接收机、舵机、电池等电子部件布置在车架中部的设备舱内，做了防油溅的围挡设计，避免硝基燃料、排气废油渗入电子部件造成故障；传动系统采用四轮驱动布局，中央传动轴连接前后差速器，差速器齿轮为密封式结构，内部填充润滑脂，可减少砂石、灰尘进入齿轮啮合面造成的磨损。车架底板采用高强度复合材质，前后设置了防撞缓冲结构，前防撞为低密度泡沫材质，可吸收正面碰撞的冲击力，避免撞击直接传递到悬架摆臂与转向机构，减少碰撞后的部件损坏概率。

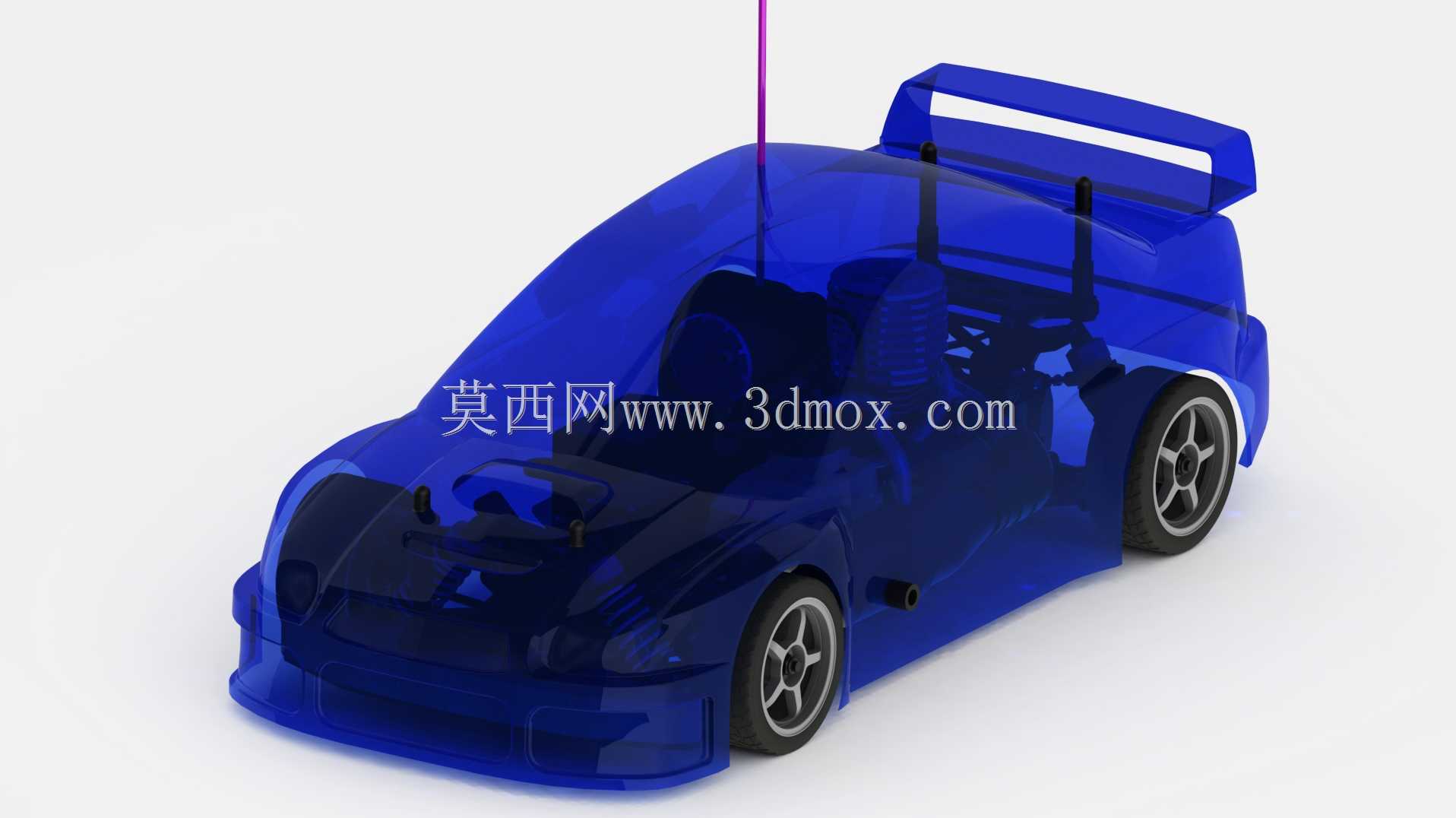

从安装边界与尺寸参数来看，车架轴距适配260mm标准1/10平跑车壳，轮距可通过更换不同厚度的轮毂接合器在190mm-200mm区间调整，可适配市面上绝大多数市售1/10平跑透明车壳；发动机安装位为标准12级-18级硝基引擎通用安装孔位，无需额外打孔即可替换不同排量的动力单元；悬架摆臂的摆臂销为标准直径3mm规格，避震器安装孔位间距为52mm，可直接替换市售同规格的升级金属避震、金属摆臂等改装部件。整车的重心高度控制在离地35mm以内，所有重量较大的部件如发动机、油箱、电池都尽量贴近底板布置，降低车辆高速过弯时的侧翻风险，同时提升直线行驶的稳定性。

在实际装配调试层面，这套结构预留了足够的调整空间：刹车机构为双碟刹布局，刹车力度可通过拉杆调整前后轮的刹车分配比，适配不同抓地力路面的刹车需求；油门舵机与化油器之间采用可调长度的拉杆连接，可精准调整油门行程，保证怠速稳定与全油门开度的准确性；天线座布置在车架后部，避开了前部的气流扰动区域，同时不会与车壳产生干涉，保证遥控信号的接收稳定性。整个车架的外露部件都做了圆角处理，避免装配、调试过程中尖锐边角划伤操作人员，同时也能减少车辆行驶过程中剐蹭赛道造成的部件碎裂风险。
