3DR Solo无人机延长单腿结构件

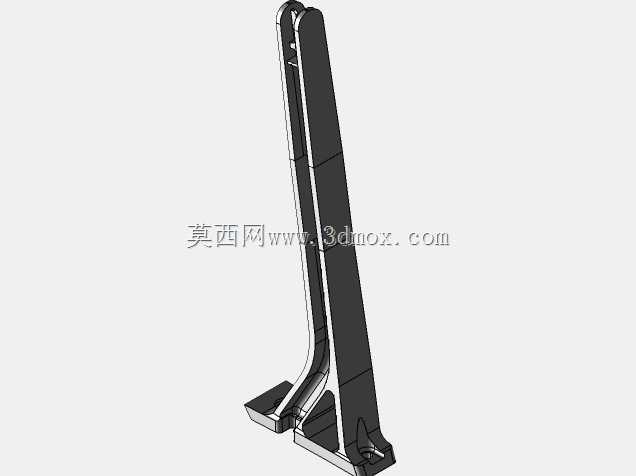

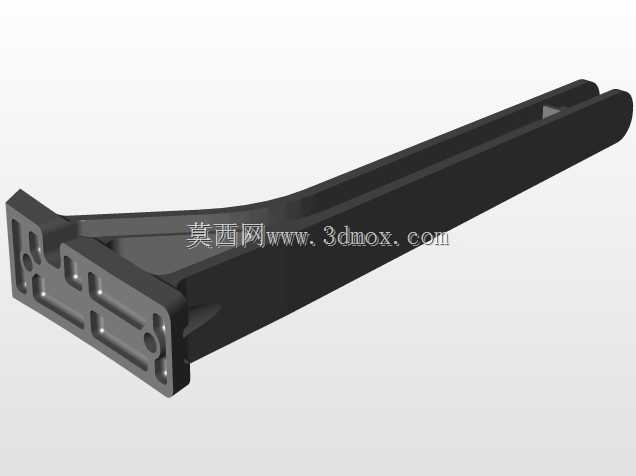

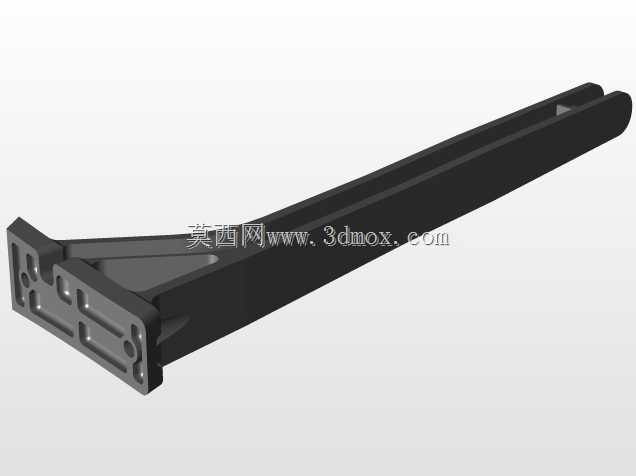

这款结构件是针对3DR Solo无人机的落地支撑需求做的逆向优化设计，属于机身起落系统的核心组成部分，主要作用是在无人机起降阶段承担整机重量载荷，同时在降落冲击、地面静置过程中分散机身底部的受力，避免机身核心的飞控、电池、云台挂载部件直接接触地面造成磕碰损伤。日常作业场景里，不管是户外航拍、航测作业的临时起降，还是日常调试、收纳前的静置摆放，这类支撑腿都直接决定了无人机地面状态的稳定性，尤其是在不平整的草地、碎石地面起降时，延长后的支撑腿能抬升机身底部离地间隙，避免地面凸起剐蹭云台镜头或者机身下置的传感器。

设计过程中首先参考了原机单腿的受力传导路径，从顶部和机身架体连接的铰接位开始，顺着力的传递方向做了截面渐变处理：顶部铰接区域因为要传递整机落地的冲击载荷，做了局部加厚，同时保留了原机的铰接孔位尺寸，保证和原厂机身架体的销轴可以直接适配，不需要额外做连接件改装，安装时直接对准孔位穿入固定销即可完成装配，和原机的安装边界完全匹配，不会和机身底部的电池仓、天线走线位产生干涉。顺着支撑腿向下延伸的部分，采用了变截面的薄壁加筋结构，外侧是平整的受力面，内侧沿长度方向布置了纵向加强筋，既保证了纵向的支撑刚度，避免降落时腿体出现侧向弯折，又尽可能控制了零件自身重量，不会给无人机带来过多的负载增重，毕竟无人机每增加一克无效重量，都会直接影响续航时间与飞行机动性。

腿体底部的支撑脚做了加宽的分叉式设计，接触地面的端面做了微幅的外倾角度，落地时可以增大和地面的接触面积，降低单位面积的压强，哪怕是在相对松软的泥土地面降落，也不容易出现支腿下陷的情况；同时分叉结构的内侧预留了少量形变余量，在硬地面降落遇到冲击时，可以通过微小的弹性形变吸收一部分冲击能量，减少传递到机身架体的震动，避免震动传导到飞控系统影响传感器校准精度。考虑到这款零件主要面向FDM熔融沉积工艺的3D打印制作，整个结构的设计完全规避了大角度悬空结构，打印时不需要添加大量支撑材料，仅在顶部铰接的开槽位置需要少量易剥离的支撑，打印完成后去除支撑的工作量很小，普通桌面级3D打印机就可以直接制作，不需要工业级设备的支撑。

从安装边界来看，这款延长版单腿相比原机支腿的离地高度提升了近三分之一，安装完成后机身底部的云台挂载位离地间隙同步提升，在搭载第三方广角镜头、或者挂载小型作业载荷的时候，不会因为离地间隙不足导致起降过程中载荷碰地；同时支腿的外侧轮廓完全贴合原机的机身线条，安装后不会突出机身的最大外廓尺寸，收纳进原机的便携背包时不需要额外调整位置，和原厂收纳空间完全适配。日常使用中如果出现支腿损坏的情况，只需要拆下铰接位置的固定销，更换新的打印件即可，不需要更换整个机身架体，维修成本远低于原厂配件。在结构强度校核上，针对单腿的受力场景做了针对性优化：沿腿体长度方向的纤维走线（针对FDM打印的层纹方向）和受力方向保持一致，最大化利用打印材料的层间结合强度，避免降落时出现层间断裂的问题；铰接位置的孔位做了局部的壁厚加强，反复拆装销轴也不会出现孔位开裂的情况。另外支腿的侧面没有多余的突出结构，飞行过程中不会产生额外的气动阻力，不会干扰无人机原有的飞行控制参数，安装后不需要重新调整飞控的起降参数，直接就可以正常起飞作业。
