高尔夫Mk3 GTI双接口排气落水管结构

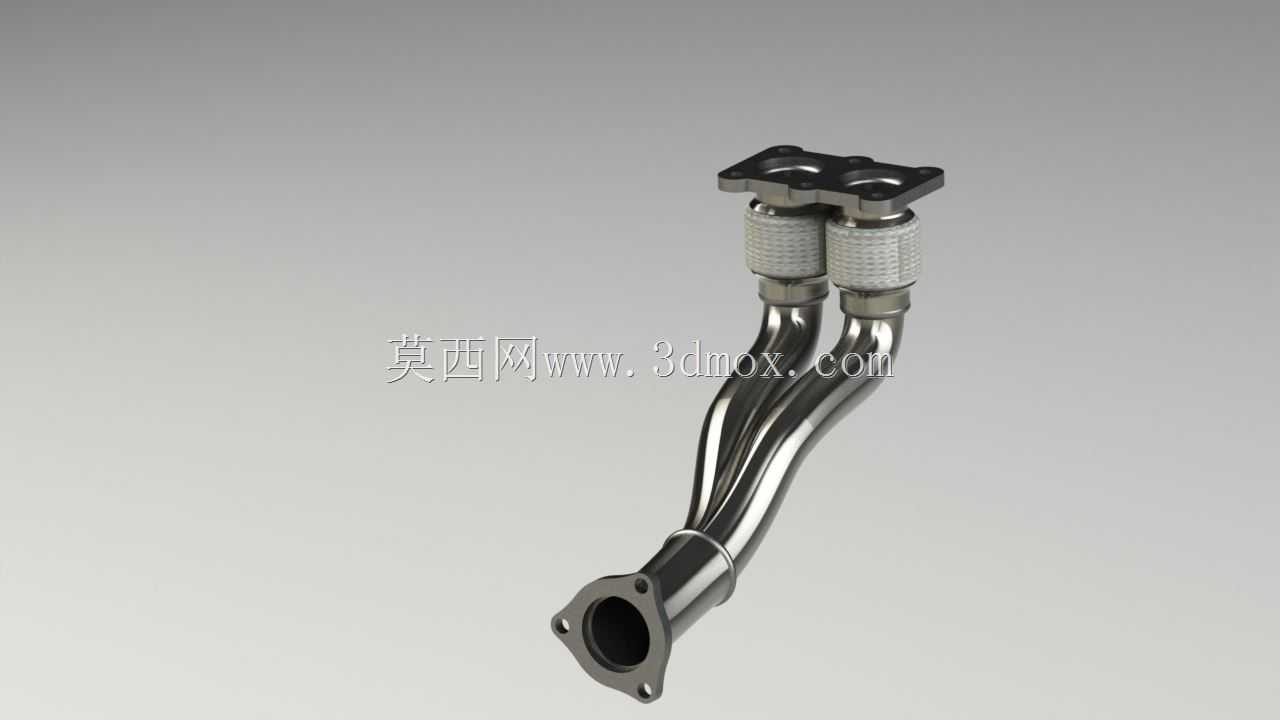

在民用性能车的排气系统改装与原厂替换件开发场景中，排气前段的落水管是衔接发动机排气歧管出口与中段消音管路的核心过渡部件，这款适配高尔夫Mk3 GTI 2.0 8v动力单元的双路落水管，完全参照市售量产改装件的实测尺寸完成结构复刻，可直接用于同车型排气系统的装配验证、改装方案模拟以及周边部件的干涉校核工作。从实际装车用途来看，该部件承担着将发动机两个排气端口排出的高温废气平顺导入后续排气通路的作用，同时通过管路走向的曲率优化，降低排气背压对发动机动力输出的负面影响，相比原厂铸铁管路的粗糙流道，这款不锈钢材质的落水管内壁光滑度更高，能减少废气在管路内的紊流损耗。

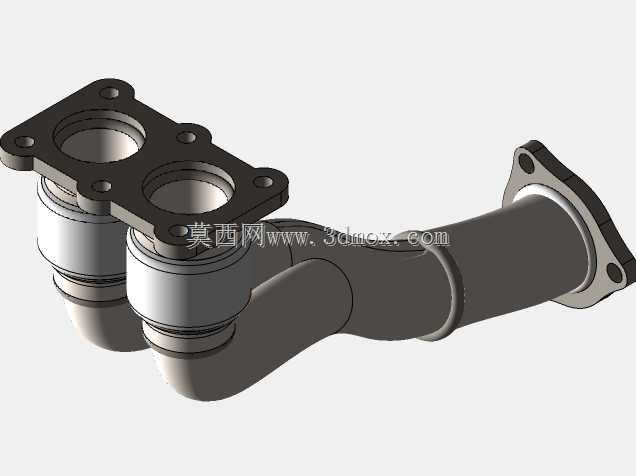

设计过程中首先锁定了发动机侧的安装边界：上端采用双法兰对接结构，法兰面的螺栓孔位完全匹配8v发动机排气歧管出口的安装间距，两个接口处各设置了一段金属波纹管柔性段，这一结构的作用是吸收发动机运转时产生的振动位移，避免刚性连接的管路在长期交变载荷下出现焊缝开裂或者法兰密封面漏气的问题，柔性段的波纹密度与伸缩行程参照同排量车型的常用参数设定，既保证足够的振动补偿量，又不会因为柔性段过长导致排气阻力上升。管路主体采用不等长逐步汇合的走向设计，两根支管从上端法兰引出后，顺着发动机舱下部的布局空间平滑弯曲，在距离下端接口约三分之一管长位置完成汇流，最终收束为单法兰接口对接中段排气，整个管路的弯曲半径全部大于管路直径的1.5倍，避免小半径弯折造成的通径缩窄，保证排气气流的顺畅性。

从安装边界尺寸来看，上端双法兰的中心距与发动机排气出口的公差控制在±0.2mm以内，法兰密封面的平面度满足排气系统高温密封的要求，下端单法兰的螺栓孔位与原厂中段排气的安装位完全对齐，不需要额外改动周边的悬挂吊耳位置即可完成装配。管路外壁与周边的发动机油底壳、转向拉杆、前副车架等部件的最小间隙预留了15mm以上的安全距离，即使在发动机最大抖动位移、车辆极限颠簸的工况下，也不会出现管路与周边部件磕碰摩擦的问题。整个管路的壁厚参照量产不锈钢排气件的标准设定，兼顾结构强度与轻量化需求，法兰盘的厚度足够承受螺栓锁紧的压紧力，不会在长期高温环境下出现变形导致密封失效。

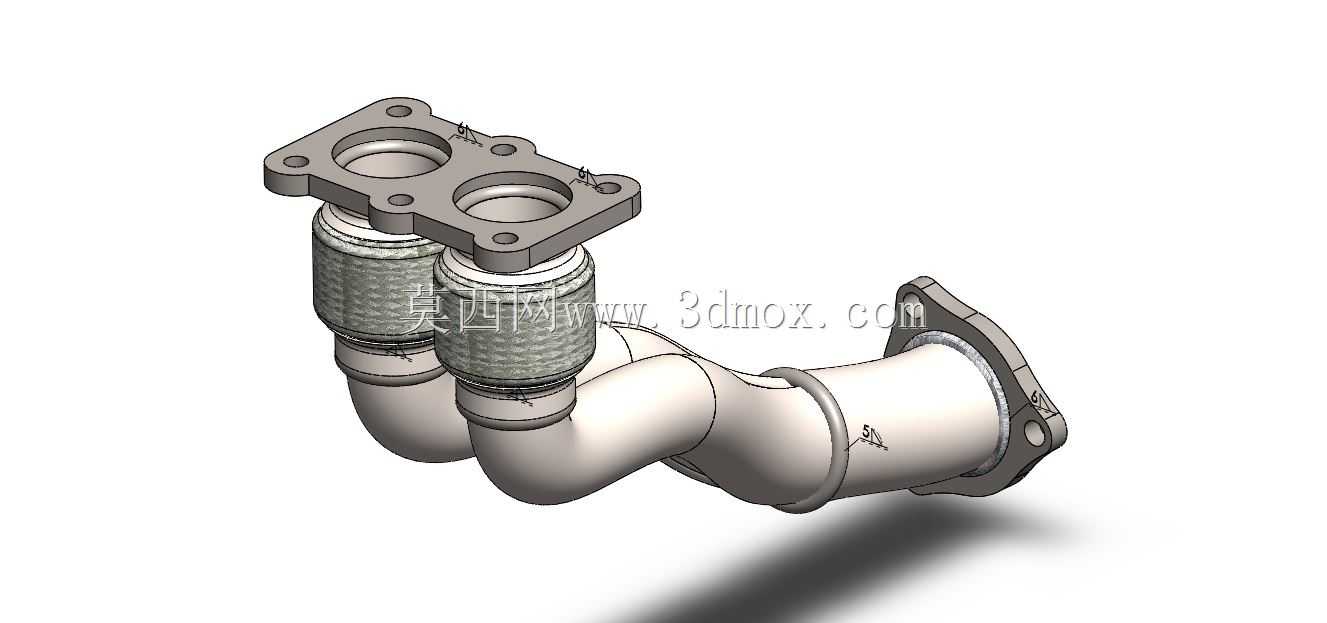

在建模过程中，所有的弯折过渡段都做了曲率连续处理，避免出现硬折角，汇流位置的内腔做了平滑导流过渡，减少两股排气气流交汇时的对冲损耗，金属波纹管段的结构还原了实物的编织网外层与内部波纹内层的双层结构，能够准确呈现柔性段的实际形态，方便在装配模拟时验证柔性段的压缩拉伸行程是否在合理范围内。对于从事汽车排气改装、整车底盘布局设计的从业者来说，这个模型可以直接用来验证排气系统的布局合理性，也可以作为同类型双出口汇合管路设计的参考案例，在做周边部件比如发动机下护板、前桥加强件的设计时，也能用来校核部件之间的安装间隙，避免实车装配时出现干涉问题。
