雷诺梅根后悬置动力支撑构件

项目分类:3D模型 发布时间:2021-10-25 ID:335087
  • 雷诺梅根后悬置动力支撑构件
  • 雷诺梅根后悬置动力支撑构件
  • 雷诺梅根后悬置动力支撑构件
  • 雷诺梅根后悬置动力支撑构件

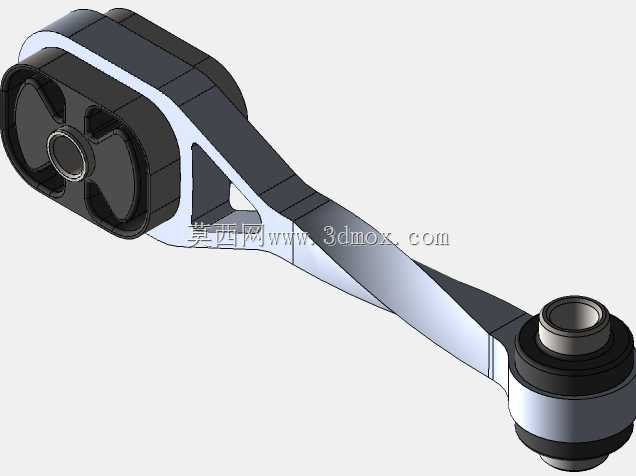

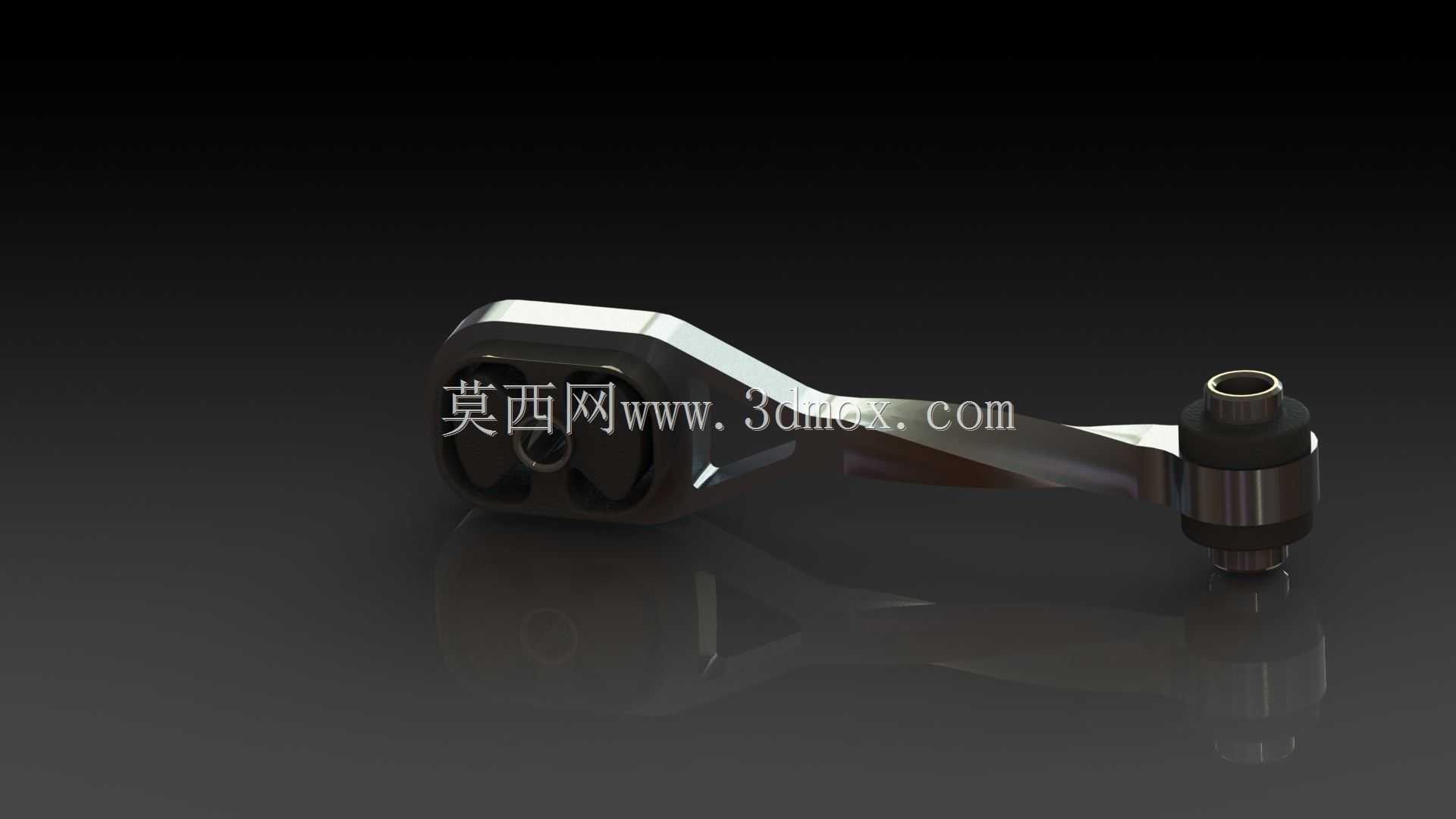

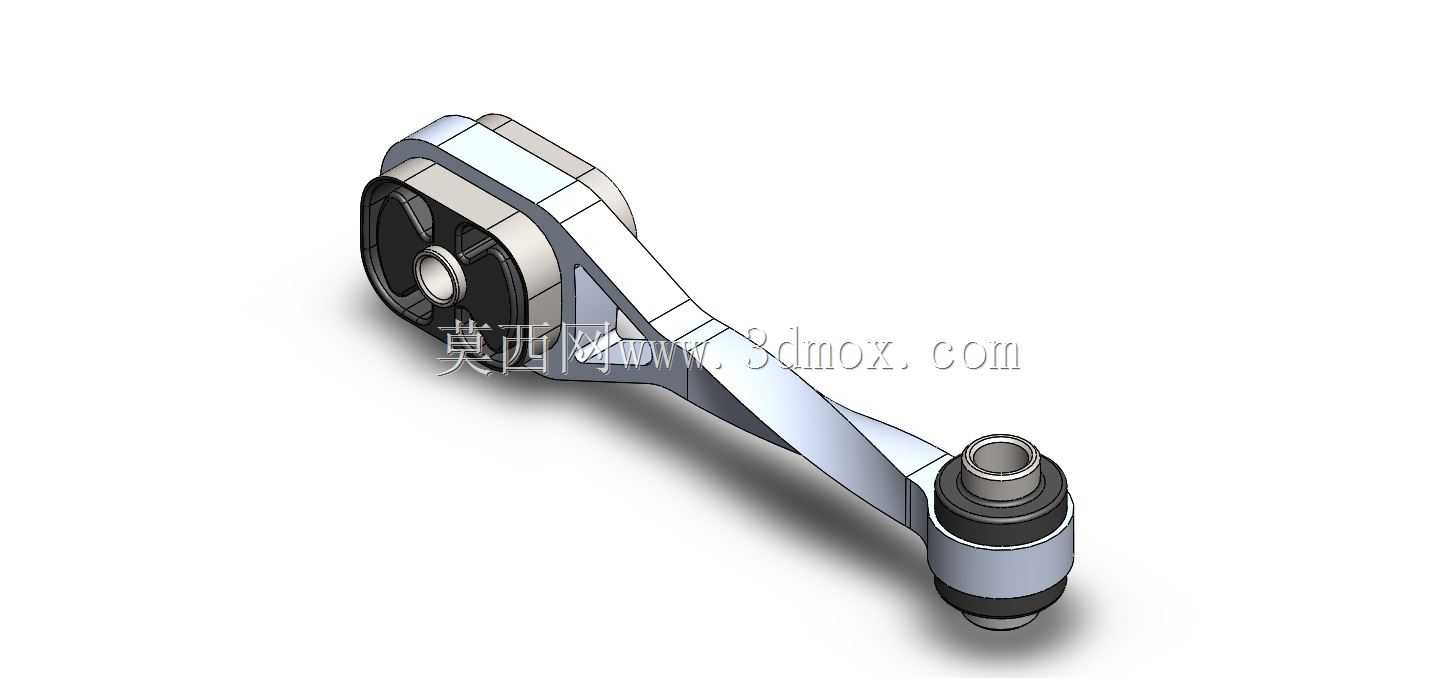

该支撑构件属于乘用车动力总成悬置系统的后连接部件,主要应用在前置前驱横置动力布局的乘用车型上,核心作用是衔接动力总成与副车架/车身后安装点,承担动力总成输出端的部分载荷传递,同时配合前悬置、侧悬置共同约束动力总成的位移自由度,衰减动力运行过程中产生的振动向车身传递。从实际装车场景来看,这类后悬置支架通常布置在动力总成靠近防火墙的侧下方位置,安装边界需要同时避让排气前段、半轴、车身线束等周边部件,避免运行过程中出现运动干涉。

在功能特性层面,该构件采用金属支架加橡胶缓冲主簧的复合结构,金属支架部分承担刚性载荷传递,需要承受动力总成急加速、急减速工况下的纵向冲击载荷,以及过颠簸路面时动力总成垂向跳动带来的交变载荷;橡胶主簧部分则承担隔振功能,通过橡胶的形变阻尼吸收动力总成怠速、巡航工况下的高频振动,避免振动直接传递到车身引发座舱内的NVH问题。需要注意的是,这类橡胶缓冲结构如果刚度匹配不合理,或者橡胶材料耐老化性能不足,长期使用后容易出现橡胶开裂、刚度衰减的问题,会导致动力总成位移量过大,轻则出现怠速抖动、加速异响,重则可能导致周边连接的管线、半轴出现异常磨损,这也是这类悬置部件在设计阶段需要重点校核的部分。

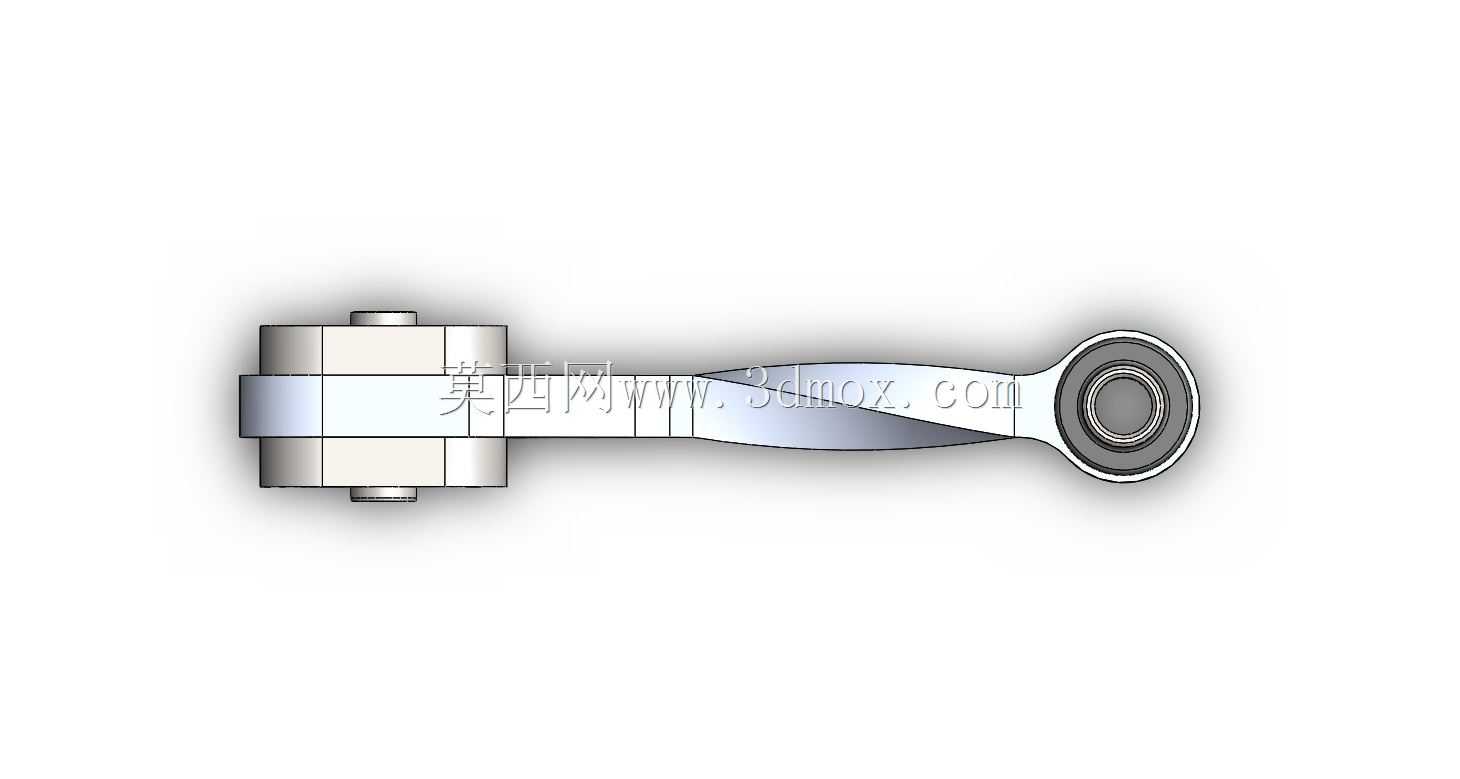

从设计思路来看,该构件的金属支架部分采用了变截面的臂型结构,靠近动力总成连接端设置了双螺栓安装的平面接口,用于和动力总成缸体/变速箱壳体的安装凸台贴合,安装面的平面度公差需要控制在0.1mm以内,保证连接的贴合度,避免长期受载出现连接螺栓松动;靠近车身连接端集成了橡胶主簧的安装套筒,套筒内部设置了金属衬套内芯,用于穿装连接车身的固定螺栓,衬套与外金属骨架之间通过硫化橡胶连接,橡胶的型面采用了多道弧形凹槽设计,能够在不同方向的载荷下提供差异化的刚度,纵向刚度稍大以约束动力总成的加减速窜动,垂向刚度适中以过滤振动,侧向刚度则匹配转向工况下的动力总成侧倾位移。

在外形尺寸与安装边界方面,该支架整体臂长根据动力总成后安装点到副车架安装点的空间距离确定,整体轮廓在横向、纵向、垂向的尺寸都需要满足整车总布置的间隙要求,最小间隙距离周边运动部件不小于15mm,距离高温部件比如排气歧管、三元催化器的距离不小于25mm,避免橡胶部分长期受高温烘烤加速老化。安装点的螺栓规格通常采用M10或M12的高强度螺栓,连接扭矩按照整车紧固件标准控制在80-120N·m区间,安装面的压印面积需要覆盖整个支架的安装接触面,保证连接的可靠性。在建模过程中,这类部件需要重点还原金属支架的拔模角度、加强筋的布置位置、橡胶主簧的型面弧度,以及安装孔的位置度公差,因为这些细节直接影响后续的装配仿真、刚度仿真以及模态分析的结果准确性,尤其是橡胶部分的网格划分需要对应实际的硫化型面,才能准确模拟出不同工况下的刚度特性。

实际工程应用中,这类后悬置支架的设计迭代往往需要多轮匹配,首先要根据动力总成的重量、质心位置计算出各个悬置点需要承担的载荷比例,确定橡胶主簧的三向刚度目标值,再根据周边的布置空间确定金属支架的走向和轮廓,之后通过有限元分析校核金属支架的强度,确保在极限工况下的最大应力不超过材料的屈服强度,同时还要校核整个悬置系统的模态频率,避开动力总成怠速激励频率、车身固有频率,避免出现共振问题。样件阶段还需要通过台架试验验证橡胶的疲劳寿命、支架的静强度,再通过整车道路试验验证实际的隔振效果和耐久性能,针对试验中出现的问题调整橡胶硬度、支架加强筋位置等参数,直到满足整车的NVH和耐久要求。
