杠杆式快压夹紧手柄结构设计

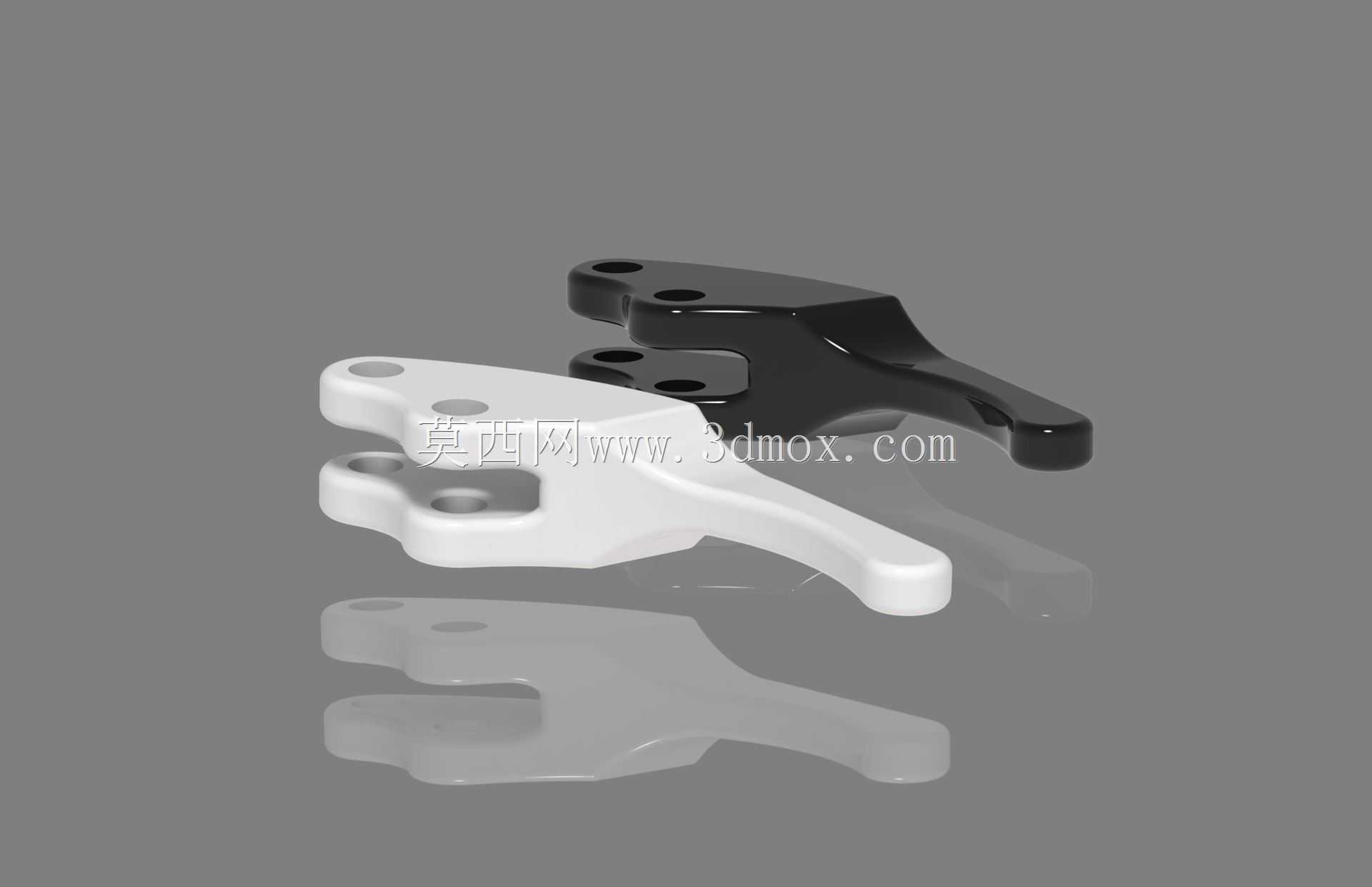

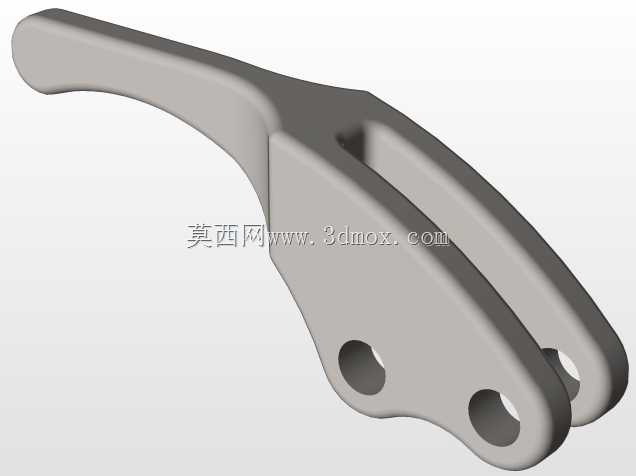

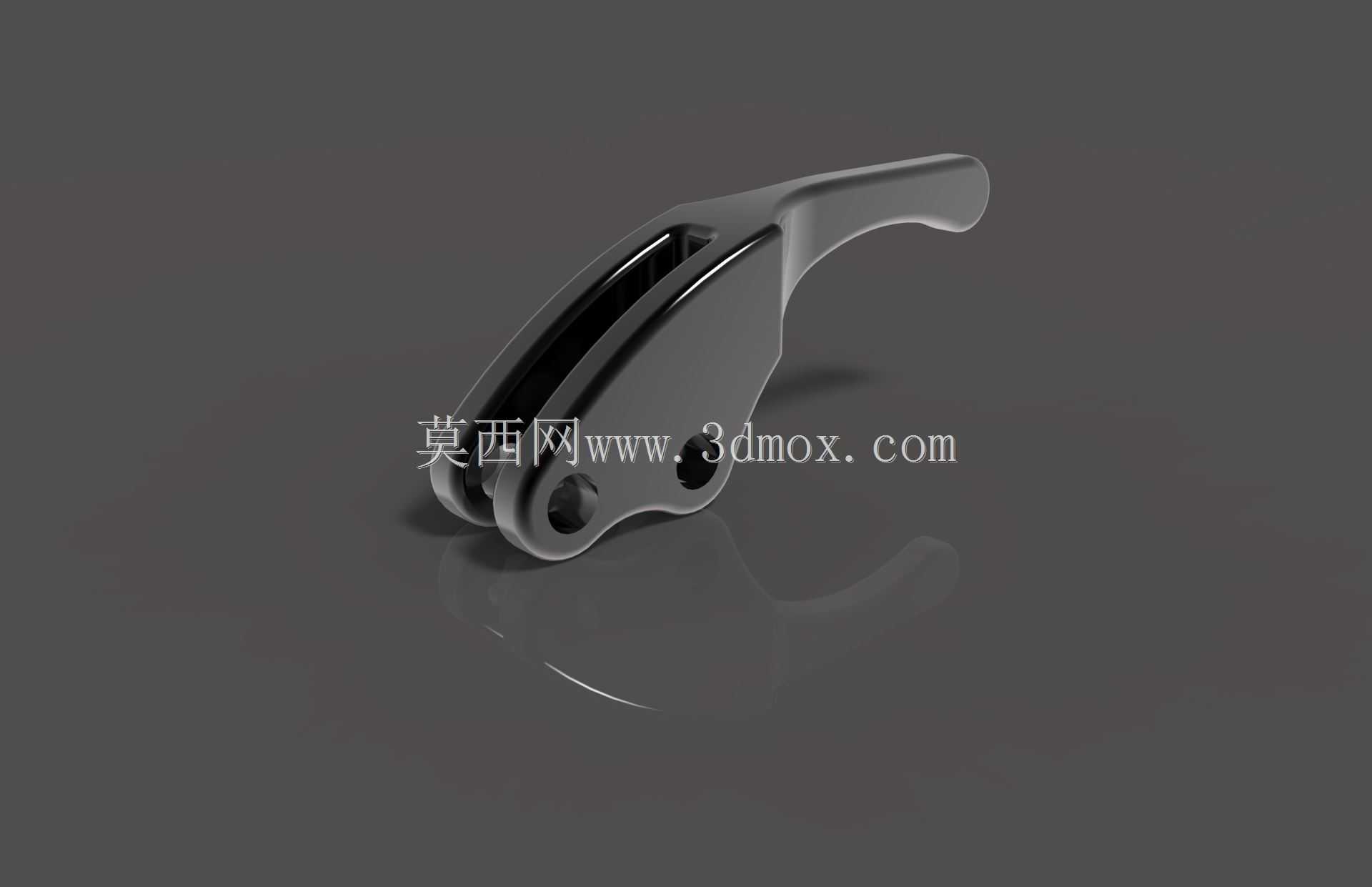

这类杠杆式快压手柄在工装夹具、小型设备快锁结构里应用极广，日常做非标治具的时候经常会用到类似结构，核心是通过杠杆的力臂放大效应，用较小的操作力实现构件的快速压紧与松脱，不需要额外工具辅助，单手就能完成锁紧和释放动作，在频繁拆装工件的工位上能大幅降低操作耗时。从结构上看，这个手柄的轮廓做了贴合手掌施力方向的弧度设计，握持段的曲面过渡没有尖锐棱角，操作时手掌贴合的受力面均匀，不会出现局部硌手的问题，长时间重复操作也不容易产生疲劳感。手柄主体的两个同轴安装孔是核心的装配基准，孔位的同轴度公差需要控制在0.02mm以内，保证装配后转动顺畅无卡滞，孔与安装销的配合间隙选H8/f7的间隙配合，既不会因为间隙过大产生锁紧晃动，也不会因为间隙过小出现转动卡涩。安装端的分叉结构是为了匹配对应基座的双耳安装座，分叉的间距尺寸需要和基座的安装槽宽度匹配，单边预留0.1mm的装配间隙，保证手柄转动时不会和基座侧壁产生摩擦。手柄的力臂长度经过比例核算，从安装孔中心到握持端最外侧的施力点距离，和安装孔到锁紧作用点的距离比值约为5:1，按照人手常规150N的操作力计算，锁紧端可以输出约750N的压紧力，足够满足常规薄型工件、小型盖板的压紧需求，不会出现压紧力不足导致的工件移位问题。外形上的流线型曲面除了提升握持手感，也做了等壁厚设计，主体壁厚均匀控制在3mm左右，不管是采用注塑成型还是金属压铸、钣金铣削加工，都不会出现壁厚不均导致的缩痕、应力集中问题，结构的刚性也能满足使用要求，在最大锁紧力下手柄的形变量不超过0.1mm，不会因为形变导致锁紧失效。安装边界上，手柄处于完全打开状态时的转动轨迹需要提前做干涉校核，要保证转动全程不会和周边的工装面板、工件定位块产生碰撞，通常安装时需要在手柄下方预留至少8mm的转动空间，握持端抬起的最大高度距离安装面约45mm，预留足够的手指操作空间，方便操作人员捏持施力。这类手柄的锁紧触发点设计在杠杆过死点位置，当手柄压合到最终锁紧位置时会越过力的死点，此时即便受到一定的振动外力，手柄也不会自行松脱，不需要额外增加防松结构，可靠性足够应对车间常规的振动工况。结构的过渡圆角全部做了R2以上的圆角处理，既避免了加工时的应力集中，也不会在操作时划伤操作人员的手部，细节上的倒角处理也能减少装配时的磕碰划伤问题。在实际选型应用时，需要根据需要的压紧力调整力臂比例，如果需要更大的压紧力，可以适当加长握持端的力臂长度，但也要注意手柄过长会导致操作空间需求变大，需要结合实际工位的布局做尺寸权衡。这类快压手柄常应用在焊接工装的工件压紧、检测治具的盖板锁紧、小型设备的舱门快锁、流水线工位的工件定位等场景，相比螺纹锁紧结构，操作效率能提升80%以上，不需要反复拧动螺栓，扳动一次就能完成锁紧或者释放动作，非常适合高频次操作的工位。
