带金属扭簧的家用晾晒塑料夹结构设计

日常晾晒场景中，这类带金属扭簧的塑料夹是极为常见的夹持构件，除了家庭阳台晾晒衣物、固定织物外，在小型生产车间的物料临时归类、文档图纸临时固定、线束临时捆扎定位等场景也有大量应用，核心作用是依靠扭簧提供的持续夹紧力，让两个夹臂的咬合面持续贴靠被夹持物，避免被夹持物移位、脱落。

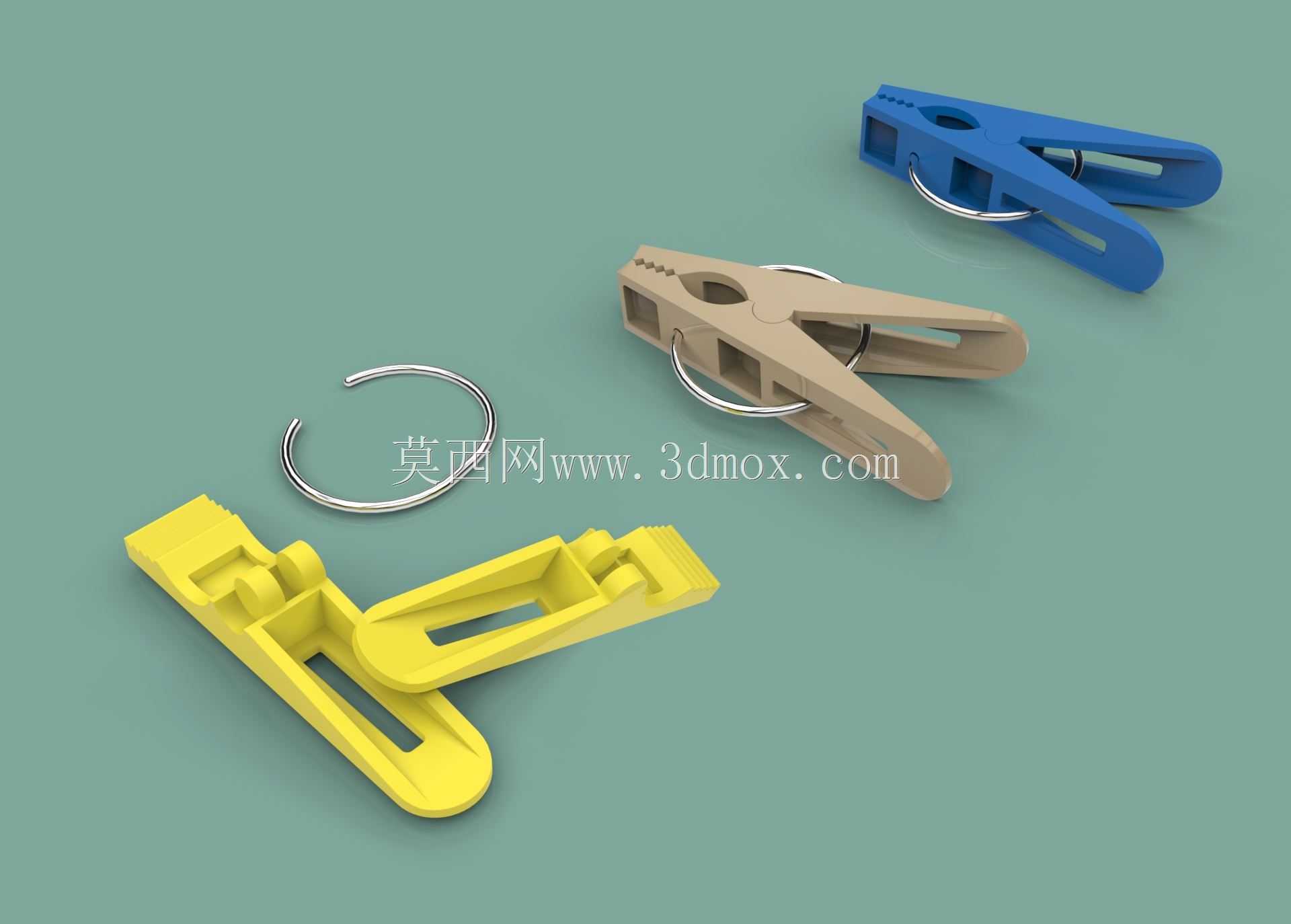

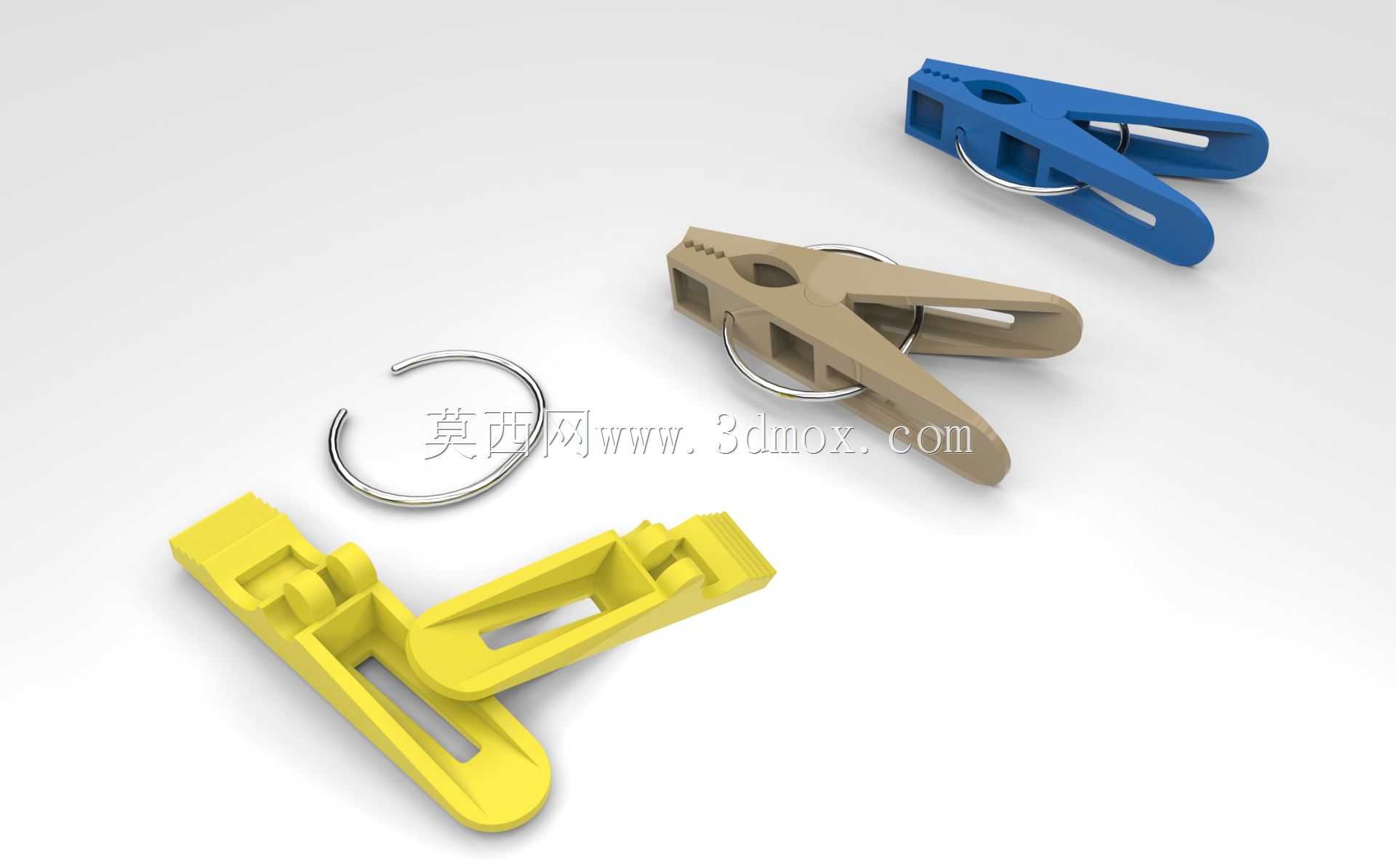

从结构设计逻辑来看，整个夹子分为塑料夹体与金属扭簧两个核心部分，塑料夹体采用一体铰接的结构设计，两个夹臂的铰接位置做了加厚的转轴凸台，凸台中间预留穿装扭簧的通孔，不需要额外加装金属销轴，依靠塑料自身的韧性实现夹臂的开合转动，既减少了装配零件数量，也降低了长期开合过程中销轴脱落的失效风险。夹臂的手持按压位置做了内凹的防滑纹理，同时做了圆角过渡，避免按压开合时硌手，也能减少应力集中，防止反复按压时塑料臂出现断裂。夹臂前端的咬合面做了细密的横向齿纹，咬合接触时齿纹可以嵌入织物或者被夹持物的表面微小间隙，提升夹持摩擦力，即使被夹持的布料较薄、或者表面光滑，也不容易出现滑脱。

金属扭簧采用镀锌弹簧钢丝弯折成型，扭簧的两个直臂分别卡入两个夹臂内侧的定位卡槽内，装配时只需要将扭簧扭转到预设角度，卡入对应卡槽即可完成组装，不需要额外的紧固件固定，装配效率很高。扭簧的扭力参数经过匹配，既不会因为扭力过大导致按压开合费力，也不会因为扭力过小导致夹持力不足，正常夹持厚度在0.1mm到10mm之间的片状、薄型物件时，都能提供足够的夹紧力，即使在户外有风的晾晒场景下，也能牢牢夹住衣物不被吹落。

从外形尺寸与安装边界来看，单只塑料夹的整体长度在65mm左右，夹臂闭合状态下最大宽度为18mm，最大开合角度可以达到35度，开合后前端咬合口的最大张开距离为12mm，可以适配绝大多数日常晾晒的衣物厚度，也能夹持多叠纸张、薄型板材等物件。夹体整体采用PP或者改性尼龙材质注塑成型，材料本身具备较好的耐候性，长期在户外日晒雨淋的环境下使用，也不容易出现变脆、断裂的问题，表面做了哑光处理，不容易残留水渍和污渍，日常清洁也很方便。

在结构细节处理上，夹臂的所有棱边都做了R0.5以上的圆角处理，没有尖锐的毛刺和棱角，日常使用时不会勾刮衣物纤维，也不会划伤手部。扭簧的安装位置做了下沉式的卡槽设计，扭簧装配完成后不会突出夹体表面，收纳时多个夹子堆放在一起也不会出现扭簧互相勾连的问题。夹臂上还预留了悬挂用的通孔，不需要使用时可以穿绳挂在墙面挂钩上，收纳取用都很方便。针对不同的使用场景，这类夹子还可以通过调整塑料材质的硬度、扭簧的钢丝直径来调整夹持力，比如用来夹持厚重牛仔布料的款式，可以适当加大扭簧钢丝线径，提升夹持力；用来夹持轻薄丝绸类面料的款式，可以适当减小扭簧扭力，避免夹伤面料留下夹痕。

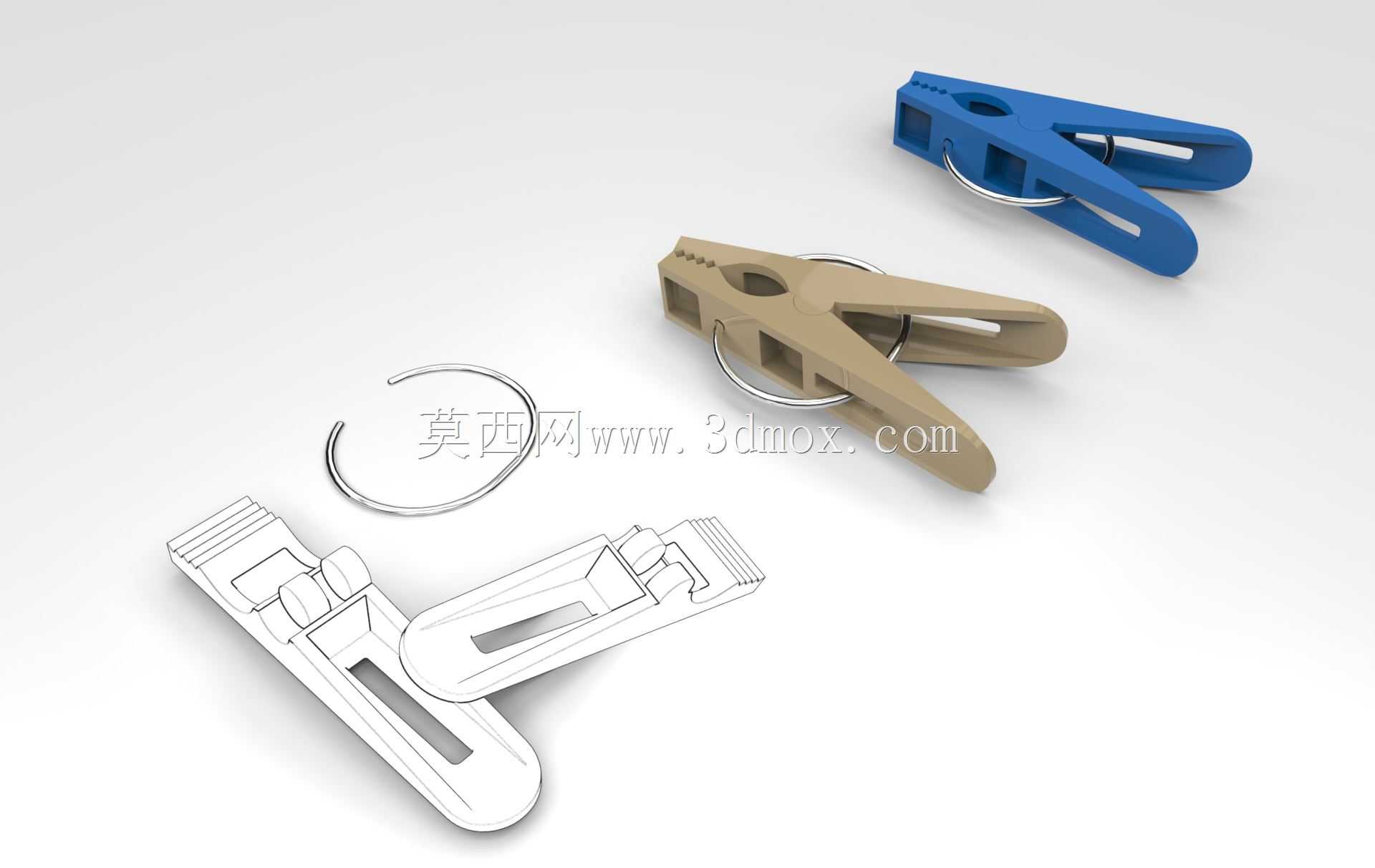

从建模实现的角度来看，夹体部分需要重点处理铰接位置的薄壁转动结构，要预留足够的装配间隙，保证开合过程中两个夹臂不会出现卡滞，同时也要控制间隙量，避免铰接位置松动量过大导致咬合错位。扭簧部分的建模要准确还原钢丝的弯折路径，保证两个卡臂的角度与夹体上的卡槽位置完全匹配，避免装配时出现干涉。咬合面的齿纹要做均匀分布，齿高控制在0.3mm左右，既保证足够的摩擦力，也不会因为齿纹过深在柔软面料上留下难以消除的压痕。
