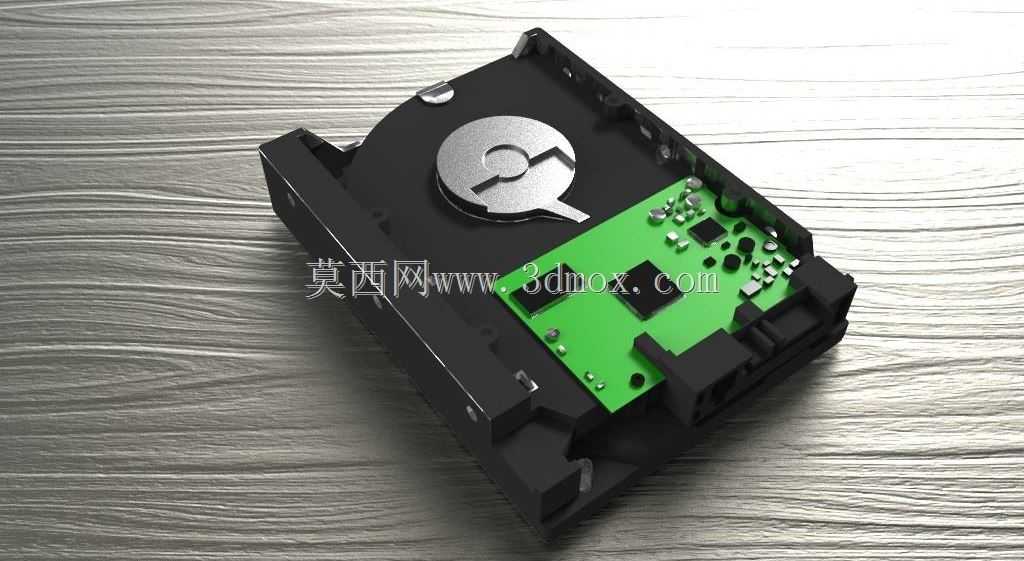

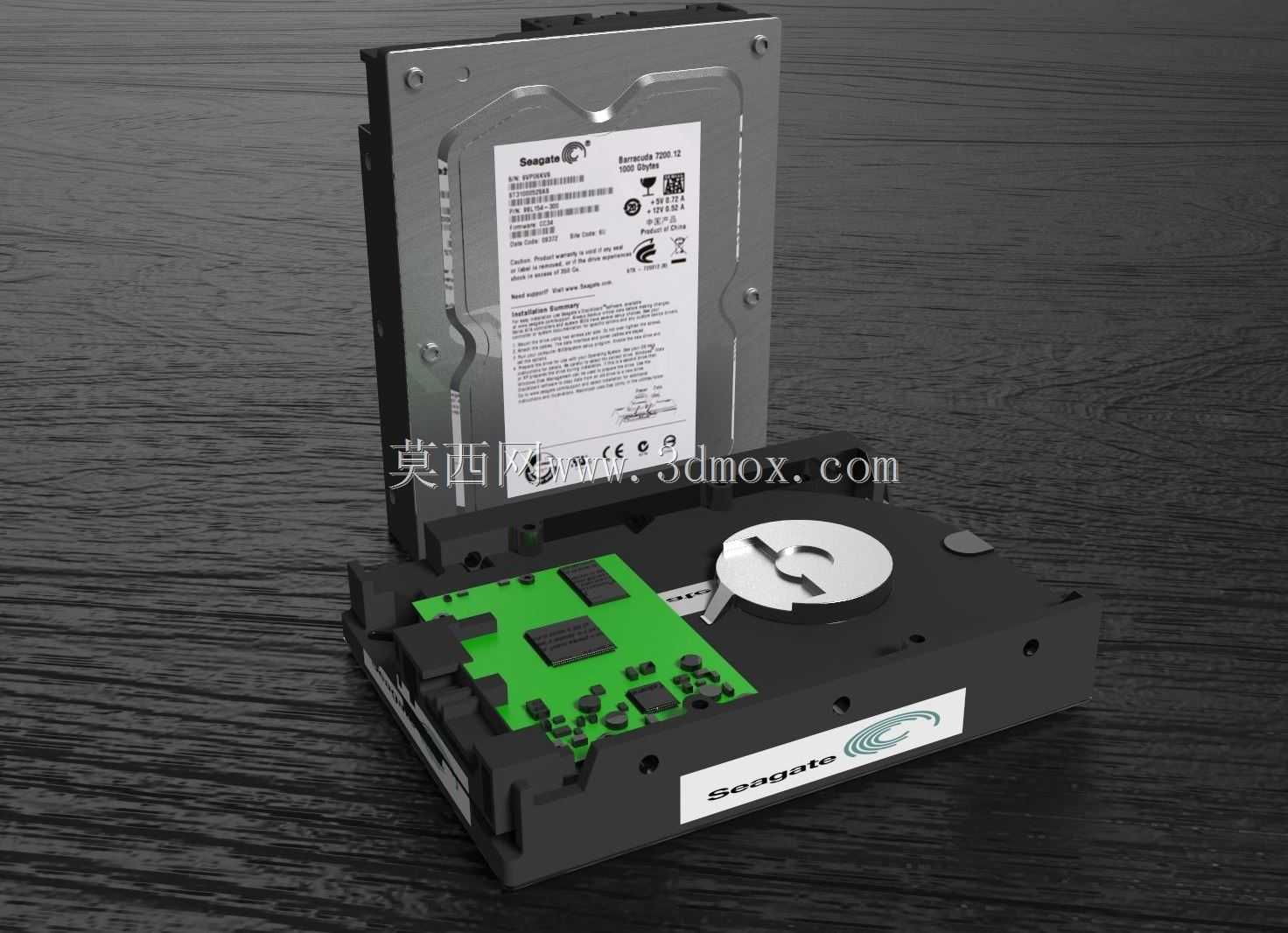

台式机内置机械硬盘结构还原模型

日常接触的台式主机内部，3.5英寸机械硬盘是沿用多年的大容量存储载体，这套模型完整还原了量产款内置硬盘的全部结构细节，从外部金属壳体到内部盘片、磁头组件、控制电路板都做了等比例复刻，能直观呈现机械硬盘的装配逻辑与部件构成。从实际装机场景来看，这类硬盘通常安装在机箱前置的硬盘仓位内，需要匹配标准的安装孔位完成固定，模型还原了壳体侧面的四组安装螺孔位置，孔距完全遵循行业通用规范，结构设计人员做机箱硬盘仓位布局时，可以直接参考模型的外形边界做干涉校验，避免出现仓位尺寸不匹配、螺孔对位偏差的问题。硬盘的上盖采用冲压成型的薄金属板材，边缘做了卷边处理，既可以提升壳体结构强度，也能避免安装时划伤操作人员，上盖与底座之间通过密封胶条压合，保证盘腔内部的无尘环境，模型里还原了密封胶条的安装槽结构，能清晰看到盘腔的封闭设计逻辑。盘腔内部的核心组件里，盘片通过主轴电机固定在底座中心，磁头臂组件通过枢轴安装在盘片侧方，磁头末端的读写头悬浮在盘片表面微米级的高度上，工作时随磁头臂沿盘片径向移动完成数据读写，模型还原了磁头臂的配重结构、音圈电机的磁钢组件，能直观呈现磁头寻道的运动轨迹，做存储设备结构教学或者硬件拆解演示时，这套模型可以清晰展示内部的运动逻辑。底部的控制电路板通过绝缘垫片与金属底座隔离，板上集成了主控芯片、缓存芯片、电机驱动芯片以及SATA数据接口、供电接口，模型还原了接口的标准尺寸与位置，接口端面与硬盘壳体端面的距离完全符合SATA协议的安装规范，装机时可以直接匹配标准SATA数据线与电源线的插拔空间，不会出现接口被机箱结构遮挡的问题。从结构设计的角度看，机械硬盘的整体刚性主要依靠金属底座的压铸结构承载，底座上集成了主轴电机安装位、磁头臂枢轴安装位、电路板固定柱，所有安装位的位置精度都直接影响硬盘的读写稳定性，模型里还原了底座上的加强筋结构，这些筋位分布在电机安装位周边与壳体边缘，既能降低底座受外力产生的形变，也能控制盘片高速旋转时产生的振动传递。日常运维场景中，这类硬盘的安装需要避免过度挤压壳体，尤其是上盖位置不能承受过大压力，否则会导致盘腔形变引发磁头碰片，模型还原了上盖与内部盘片之间的安全间隙，做机箱结构设计时可以参考这个间隙预留硬盘的安装避让空间，避免机箱内的其他部件挤压硬盘上盖。硬盘侧面除了安装螺孔，还预留了接地触点位置，安装时通过螺丝与机箱金属框架导通，释放工作时产生的静电，避免静电击穿电路板上的芯片，模型还原了这些触点的位置与结构，做机箱EMC设计时可以参考对应位置规划接地弹片的布局。很多刚接触硬件结构设计的人员容易忽略硬盘的振动特性，机械硬盘工作时盘片以每分钟数千转的速度旋转，自身会产生微小振动，如果安装位的刚性不足，会引发共振导致读写性能下降甚至坏道，模型还原了硬盘整体的质量分布与安装点位置，做机箱硬盘仓位设计时，可以参考这些参数匹配对应的减震结构，比如在安装孔位加装橡胶减震圈，或者提升仓位的板材厚度来降低共振影响。从部件细节来看，控制电路板上的元件布局完全遵循量产产品的设计逻辑，接口位置做了金属屏蔽罩设计，减少外部电磁信号对数据传输的干扰，模型还原了屏蔽罩的外形与焊接位置，能直观看到电路板的元件排布逻辑，做硬件结构逆向或者存储设备外观设计时，可以直接参考这些成熟的布局方案。
