汽车悬架用螺旋弹簧液压减震结构

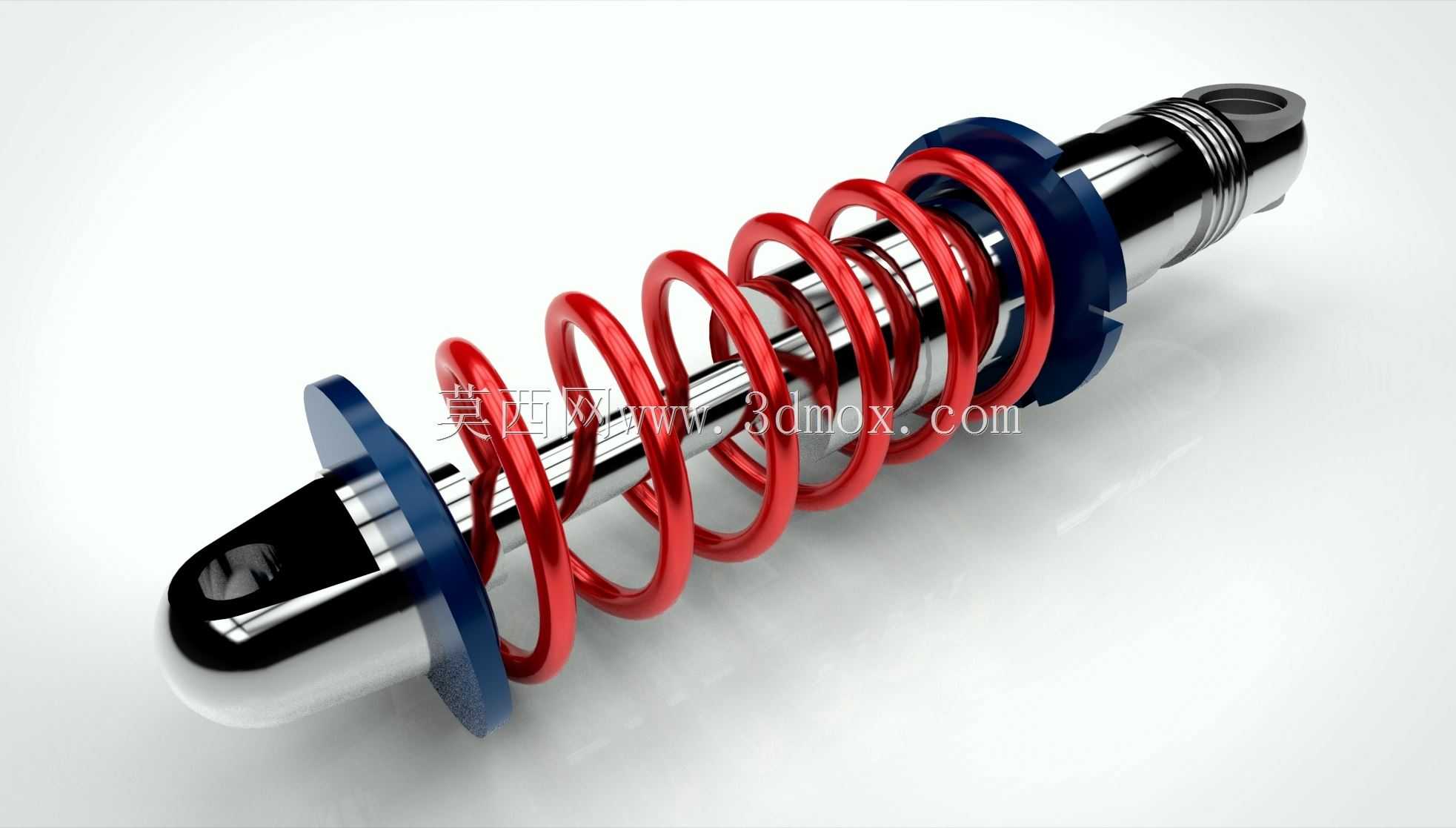

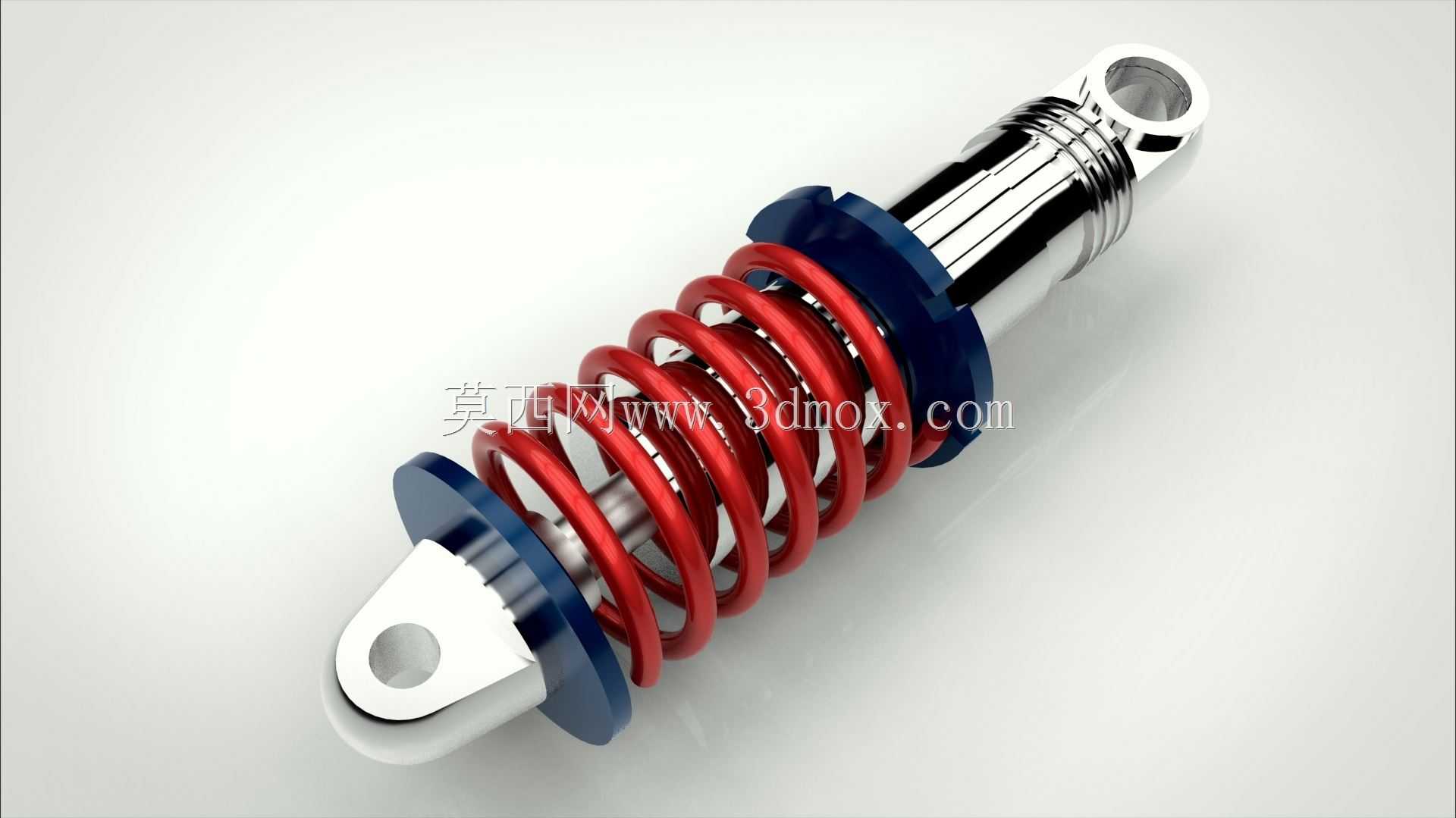

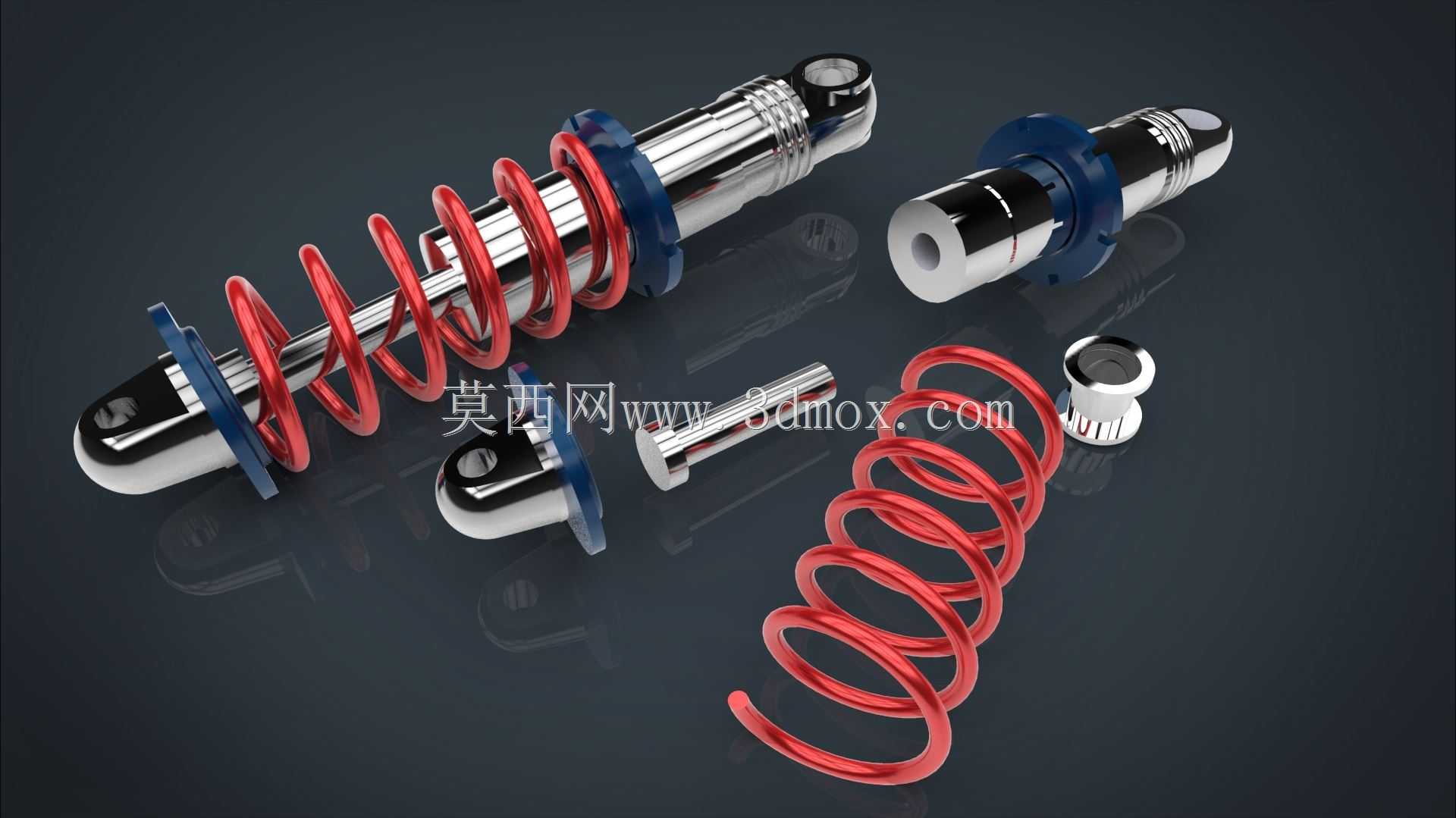

在乘用车辆、非道路工程行走设备的底盘悬架系统中，这类带螺旋弹簧的液压阻尼减震部件是决定行驶平顺性与操控稳定性的核心零件，日常工况下需要同时承担车身垂向载荷传递、路面冲击能量耗散、抑制弹簧往复余振的多重作用，区别于单纯承载的弹性元件，它的阻尼输出特性直接关联轮胎接地附着力、车身俯仰侧倾幅度，甚至会影响制动距离与转向响应精度。从结构设计逻辑来看，这套减震组件采用了阻尼筒与螺旋弹簧同轴布置的方案，阻尼工作筒采用镀铬抛光活塞杆配合高精度珩磨缸筒，表面粗糙度控制在Ra0.2以下，能在高频往复运动中降低密封件的磨耗，保证阻尼力输出的线性度；外置的螺旋弹簧选用变节距设计，在小振幅颠簸路段提供偏软的刚度特性过滤细碎振动，遇到大冲击载荷时节距并圈快速提升刚度，避免悬架击穿。上下安装端分别采用了橡胶衬套铰接与吊耳式连接结构，安装位的同轴度公差控制在0.1mm以内，既可以释放工作过程中产生的微小横向偏移量，避免活塞杆承受侧向弯矩导致密封偏磨，也能隔绝部分高频振动直接传递到车身框架。设计过程中需要重点匹配弹簧刚度与阻尼阀系的阻尼系数，通常会根据目标车型的簧上质量、悬架动行程范围来调整阀片的叠层厚度与通流孔径，保证压缩行程阻尼力略小于复原行程阻尼力，压缩阶段快速吸收冲击能量，复原阶段缓慢释放抑制弹簧回弹，避免出现余振导致的车身抛跳。从安装边界来看，这类减震器的最大工作长度与最小压缩长度需要匹配悬架的上下跳极限，预留至少10mm的安全余量，避免活塞撞击缸筒端盖；上下安装点的连接螺栓规格、衬套压装尺寸都需要和悬架摆臂、车身减震塔的安装位完全适配，安装完成后活塞杆的外露长度需要符合设计初始值，避免出现预压量过大导致弹簧过早疲劳，或者预压不足导致行驶中弹簧脱出。在实际工程应用场景中，这类减震结构除了车用领域，也会被适配到工业设备的隔振平台、重型输送线的缓冲工位，只是会根据载荷量级调整弹簧线径与阻尼油黏度，核心的能量耗散逻辑保持一致：通过阻尼油在阀系小孔间的流动产生节流阻力，将路面或者设备传递过来的冲击动能转化为油液热能散出，配合弹性元件完成载荷承载与振动过滤的双重功能。建模过程中需要重点还原阻尼筒的密封槽结构、弹簧的端部并圈磨平结构、安装吊耳的衬套过盈配合尺寸，这些细节直接影响后续做运动仿真时的干涉检查结果，比如在悬架全行程跳动仿真中，需要验证弹簧在最大压缩量时的并圈间隙、活塞杆与防尘罩的同轴偏移量、安装吊耳的摆动角度是否超出衬套的允许偏转范围，避免实际装车后出现运动干涉。很多初级设计人员容易忽略减震器的侧向力承载能力，实际上在车辆转向、侧倾工况下，减震器会承受一定比例的横向载荷，所以在活塞杆导向套的设计上会增加聚四氟乙烯耐磨衬层，配合表面镀铬层的硬度要求，能在长期侧向力作用下避免活塞杆拉缸。另外弹簧的两端支承面需要做3/4圈以上的并圈磨平处理，磨平端的平面度公差控制在0.3mm以内，保证弹簧受压时不会出现偏斜，导致阻尼筒承受额外的侧向弯矩。这套结构的所有外露金属件都做了防腐处理，缸筒表面采用电泳加喷塑，弹簧表面采用电泳加喷粉，能在底盘涉水、盐雾腐蚀的环境下保证长期使用不出现锈蚀卡滞。
