四全向轮移动机器人底盘结构设计

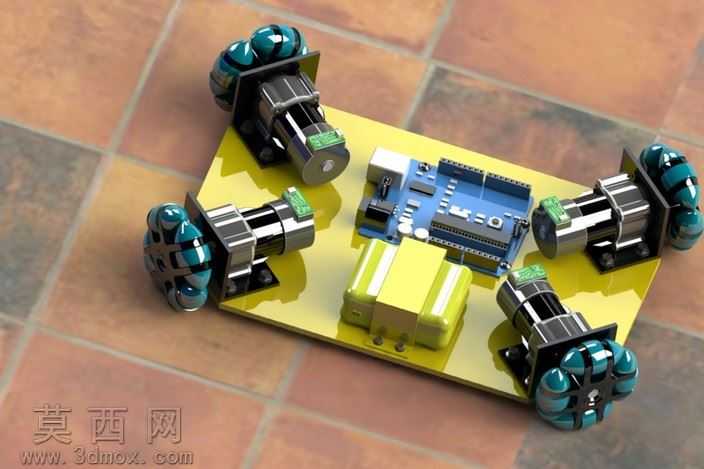

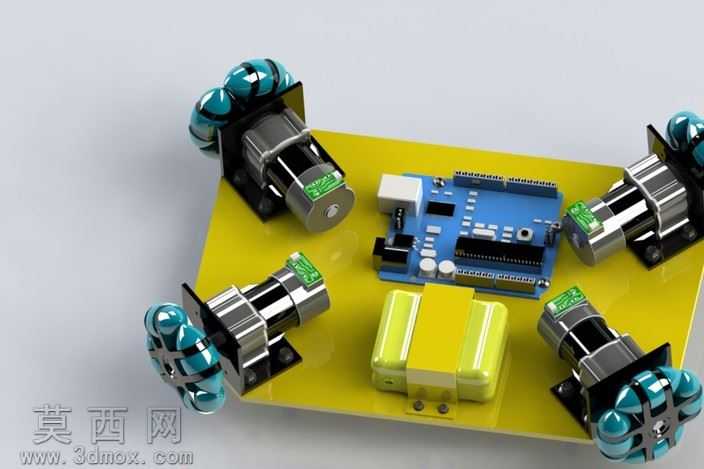

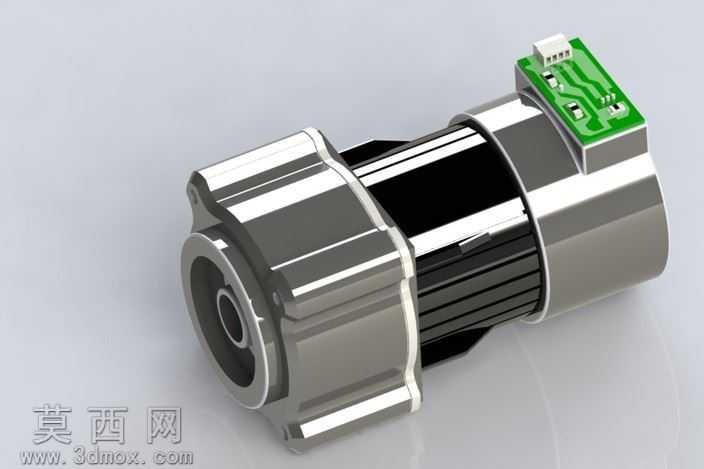

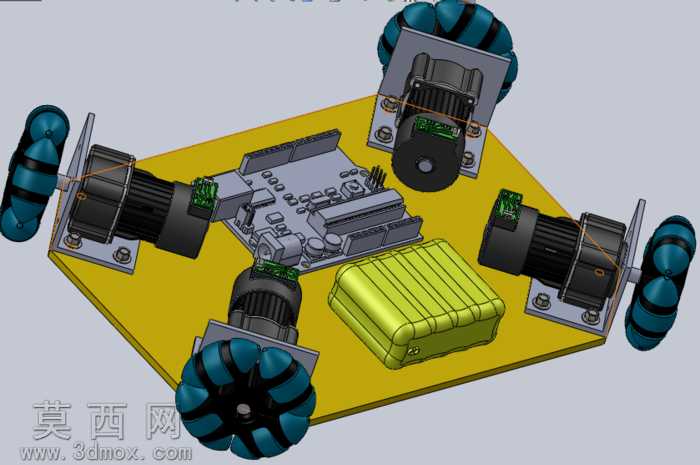

本作品为四全向轮配置的移动机器人底盘三维建模成果，建模过程围绕全向移动的运动特性展开结构设计，首先完成核心驱动单元的建模：每一组全向轮配套独立的驱动电机，建模时精准还原了全向轮的辊子排布结构，轮体周向分布的从动辊子轴线与主轮轴线呈45度夹角，确保底盘可实现横向平移、原地旋转、斜向行进等多自由度运动，无需转向机构即可完成任意方向的位置调整。驱动电机采用带安装法兰的直流减速电机结构，建模时还原了电机的输出轴、端盖、安装固定孔位细节，电机与全向轮之间通过同轴直连的方式传递扭矩，省去额外传动结构，降低底盘整体高度与装配复杂度。底盘承载板采用矩形平板结构，建模时预留了四组驱动轮系的对称安装孔位，板面中心区域规划了控制板与电源模块的安装位，控制板建模还原了开源主控板的排针、接口、板载元件布局，电源模块采用双电池组并排布置的结构，平衡底盘整体配重，避免单侧重量过大导致的轮组受力不均。材质渲染阶段，全向轮的轮辋采用亮面黑色工程塑料材质，从动辊子采用半透明蓝绿色聚氨酯材质，还原工业级全向轮的真实材质质感；驱动电机外壳做哑光金属银灰色渲染，端盖部分做深灰色哑光处理，凸显金属机加工的质感；底盘承载板采用亮黄色哑光工程塑料材质，板面添加轻微的磨砂纹理，还原PCB玻纤板与塑料板材的视觉差异；电源模块外壳做亮黄色光滑塑料渲染，主控板做蓝色PCB板的哑光质感渲染，板载元件根据功能区分不同色彩，提升模型的辨识度与真实感。结构设计上采用四角对称布置轮组的方案，四个全向轮分别安装在底盘承载板的四个角端，每两个相邻轮组的辊子朝向互相垂直，通过四个轮组的差速配合实现全向运动，这种布局方式让底盘的运动控制逻辑更清晰，同时保证底盘行进过程中的稳定性，承载板边缘做轻微倒角处理，避免尖锐边角的磕碰问题，所有安装孔位均按照标准紧固件尺寸建模，确保虚拟装配时无干涉问题，可直接导出工程图用于实物制作。
