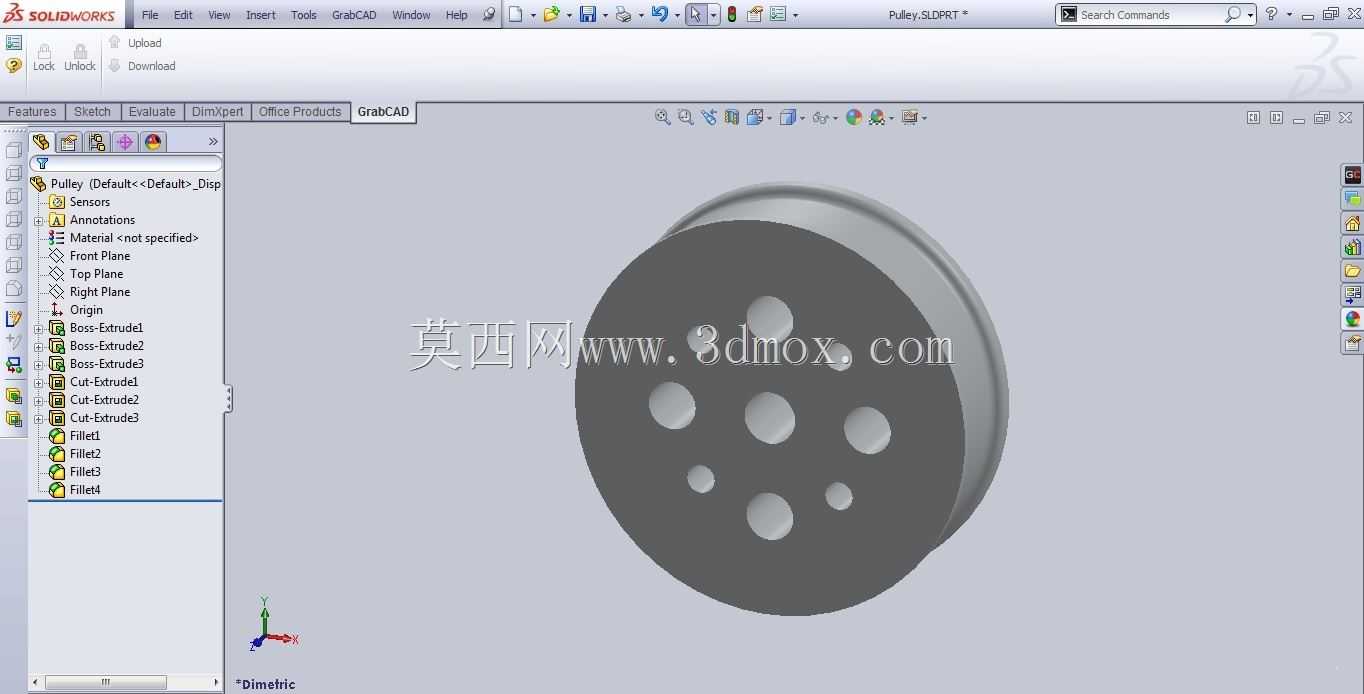

多孔减重式皮带传动滑轮结构设计

项目分类:3D模型 发布时间:2021-10-25 ID:335190
  • 多孔减重式皮带传动滑轮结构设计

这类带孔结构的皮带轮,在轻工输送设备、小型自动化产线的动力传递环节应用十分普遍,区别于实心轮体的厚重设计,轮辐区域的均匀开孔是经过多轮载荷校核后确定的结构,并非单纯为了外观规整。从实际装配场景来看,这类滑轮多搭配平皮带或圆带使用,常见于小型包装设备的物料输送辊驱动、台式加工设备的主轴动力传递、农用小型机具的辅助传动单元,安装时需要匹配对应轴径的锁紧结构,轮槽的径向跳动公差需要控制在0.1mm以内,否则皮带运行时会出现周期性窜动,不仅会加剧皮带侧边的磨损,长期运行还会导致传动端的轴承承受额外的交变载荷,缩短整套传动组件的使用寿命。

设计这类滑轮时,首先要确定的是轮缘的槽型尺寸,槽宽需要比适配皮带的标称宽度大0.5-1mm,槽深要保证皮带嵌入后有1/3左右的厚度露出轮槽,既避免皮带运行时从槽内脱出,也不会因为嵌入过深导致皮带侧面与轮槽侧壁过度摩擦。轮体中心的安装孔需要根据配套轴的公差带做适配,常规轻载场景下选用H7的基孔制公差即可,如果是需要频繁正反转的传动场景,还要在孔侧加工出键槽,通过平键传递扭矩,避免轴与轮孔之间出现打滑磨损。轮辐上的开孔并非随意排布,首先要保证各个开孔的中心在同一分度圆上,相邻孔之间的筋条宽度要均匀,避免轮体旋转时出现动不平衡量,开孔的直径不能过大,要保证轮辐剩余的截面面积能够满足额定扭矩下的强度要求,经过实际测算,这种均匀分布8个圆孔的结构,相比同尺寸的实心轮体能够减重35%左右,同时轮体的转动惯量也会相应降低,对于启动频繁的传动场景来说,能够有效减少电机启动时的瞬时扭矩负载,降低驱动端的能耗。

从安装边界来看,这类滑轮的轴向厚度需要比配套皮带的宽度宽出2-3mm,安装时要保证轮体的中心平面与驱动轮的中心平面重合度误差不超过0.2mm,否则皮带会在运行过程中持续受到侧向力,出现跑偏、掉带的问题。轮体的材质一般选用铸铁或者硬质铝合金,铸铁材质的滑轮耐磨性更好,适合长期连续运行的固定设备,铝合金材质的重量更轻,适合需要频繁移动或者对整机重量有要求的便携设备。轮槽的表面粗糙度需要控制在Ra3.2以内,过于粗糙的表面会快速磨损皮带的接触层,过于光滑的表面则会降低摩擦力,导致传动时出现打滑丢转的问题。在实际选型替换时,除了匹配槽型和安装轴径,还要注意轮体的外径尺寸,外径的大小直接决定了传动比,一旦外径尺寸出现偏差,会导致从动端的转速与设计值不符,影响整套设备的运行节奏,比如输送设备上如果滑轮外径比设计值大5%,输送线的运行速度就会同步提升5%,可能会导致物料输送节拍紊乱,出现物料堆积或者定位不准的问题。

另外在结构细节上,轮缘的两侧要做小尺寸的倒角,避免安装皮带时锋利的边缘割伤皮带的帘布层,中心安装孔的两端也要做倒角,方便装配时顺利穿入传动轴,同时避免孔口的毛刺刮伤轴的配合表面。轮辐上的开孔边缘同样需要做去毛刺处理,一方面是避免装配时划伤操作人员,另一方面也能减少轮体旋转时的风阻,降低高速运行时的风噪。这类滑轮在日常维护时,不需要额外加注润滑脂,只需要定期检查轮槽的磨损情况,如果轮槽侧壁出现明显的凹陷或者磨损台阶,就需要及时更换轮体,否则会导致皮带的接触面积变小,传动效率下降,严重时还会出现皮带断裂的设备故障。对于有动平衡要求的高速传动场景,这类带开孔的滑轮在加工完成后还需要做动平衡校正,根据运行转速的不同,平衡等级一般选用G6.3或者G2.5,保证轮体在高速旋转时不会出现明显的振动,避免振动传递到设备机架上,影响其他精密组件的运行精度。
