简易可3D打印单结构四足行走装置

这款四足行走装置的设计初衷，是面向创客教育、小型仿生机械验证场景打造的轻量化验证载体，整体结构完全适配熔融沉积成型3D打印工艺，无需额外支撑结构即可完成全部主体零件的打印制作，大幅降低了小批量试制与个人爱好者复刻的门槛。从实际应用场景来看，该装置可作为高校机械原理课程的仿生机构教学演示载体，也可作为小型嵌入式开发项目的运动执行平台，搭载微型传感器后可完成简单的地形遍历、路径循迹等实验任务，相比轮式移动平台，四足结构对非平整地面的适应能力更强，能够越过高度不超过自身足端行程三分之一的小型障碍物，适配桌面级实验场景的复杂地形模拟需求。

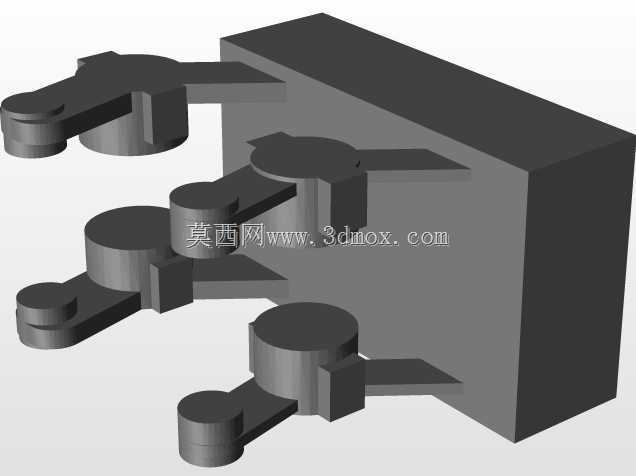

设计过程中优先考虑了装配与维护的便捷性，主体采用一体化箱型承载结构，将控制电路的安装空间完全集成在主体舱内部，无需额外设计电控安装支架，舱体内部预留的空间可容纳常规微型控制板、十二路舵机驱动模块以及小型锂电池，所有走线均可通过腿部关节处的预留孔隙引入舱内，避免运动过程中线路与关节发生干涉。驱动部分选用mg90系列微型伺服电机作为动力源，单条腿部配置三台伺服电机分别完成髋关节摆动、膝关节屈伸、足端姿态调整的动作，十二条动力输出轴直接与打印成型的腿部构件连接，无需额外设计联轴器等传动零件，关节转动副的配合间隙控制在0.2毫米，既保证转动顺畅，又不会出现过大的旷量影响行走稳定性。

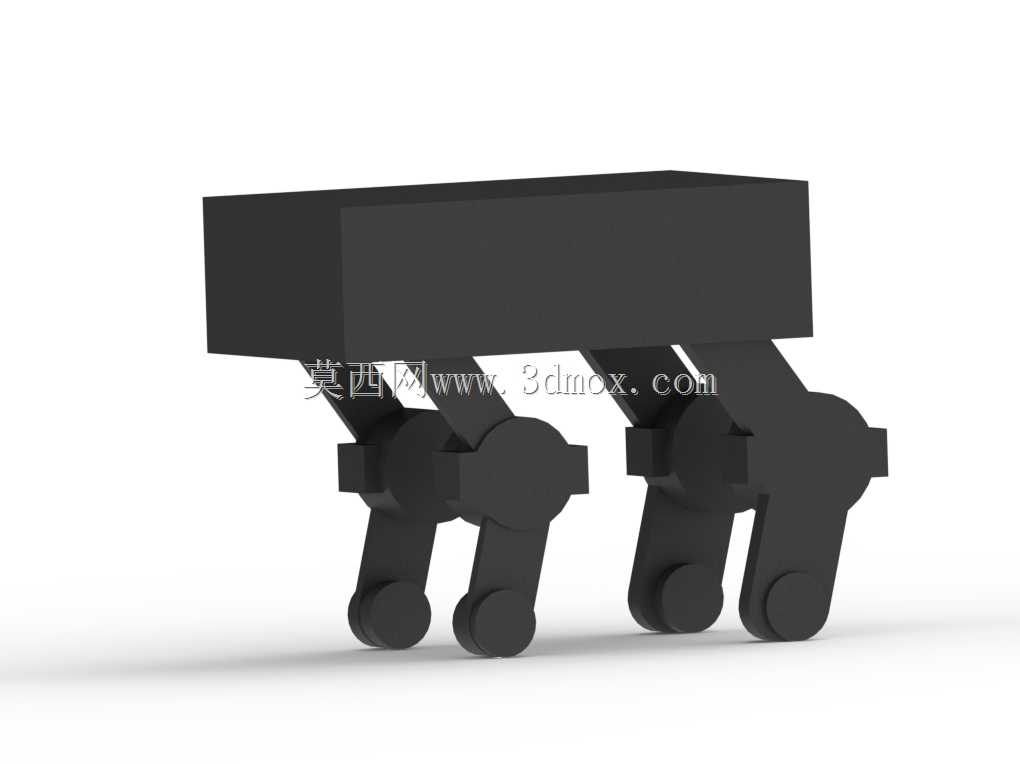

从结构尺寸边界来看，装置整体总高度为160毫米，主体长度180毫米，宽度120毫米，足端落地时的支撑投影范围完全覆盖主体舱的外轮廓，静态放置时的稳定角可达27度，不会出现侧翻风险。腿部构件的受力截面经过加厚处理，3D打印填充率设置为20%即可满足整机自重下的结构强度要求，不会出现腿部弯折、关节断裂的问题。足端采用圆弧面设计，与地面接触时为点接触形式，可在硬质桌面、短绒地毯、薄纸板等不同材质的接触面完成行走动作，不会出现卡滞。

在运动逻辑的适配性上，该结构的连杆参数经过步态仿真验证，可实现对角小跑、原地转向、慢速爬行三种基础步态，单步步长最大可达35毫米，转向时的最小转弯半径为0，可完成原地回转动作。箱型主体的顶面为平整安装面，预留了四个M2规格的螺丝安装孔位，可根据实验需求加装微型摄像头、红外避障传感器、小型机械夹爪等拓展配件，拓展负载能力可达200克，满足常规小型实验配件的搭载需求。设计时特意简化了零件数量，整套装置除伺服电机、螺丝、电控元件外，打印零件总数不超过15个，单个零件的最大打印尺寸不超过180毫米，可适配绝大多数桌面级FDM3D打印机的成型尺寸范围，打印完成后仅需十字螺丝刀即可完成全部装配工作，无需特殊工装夹具。关节处的转动限位结构直接集成在打印零件上，可限制伺服电机的转动角度在合理行程范围内，避免装配调试过程中出现电机堵转、零件顶死的问题，降低调试阶段的零件损坏概率。
