自行车用可转换伸缩挡泥板篮结构

日常通勤骑行场景中，传统固定式车篮与挡泥板的组合始终存在难以调和的使用矛盾：固定安装的金属或塑料车篮长期凸出于车体前部，不仅会在推行、停放时额外占用横向空间，在人流密集的非机动车道穿行时还容易剐蹭周边行人或车辆，同时突出的篮体也会破坏自行车本身的流畅外观，对于追求轻量化骑行体验的用户而言，冗余的固定结构还会增加不必要的车体重量。而单独安装的挡泥板仅能实现阻挡轮组带起泥水的单一功能，无法兼顾载物需求，用户往往需要额外加装载物配件，进一步提升了车体改装成本与结构复杂度。这款可转换挡泥板篮的设计，正是针对通勤骑行中的这一实际痛点提出的集成化解决方案，将挡泥功能与可收纳载物功能整合为单一总成部件，无需用户分别加装两套独立配件。

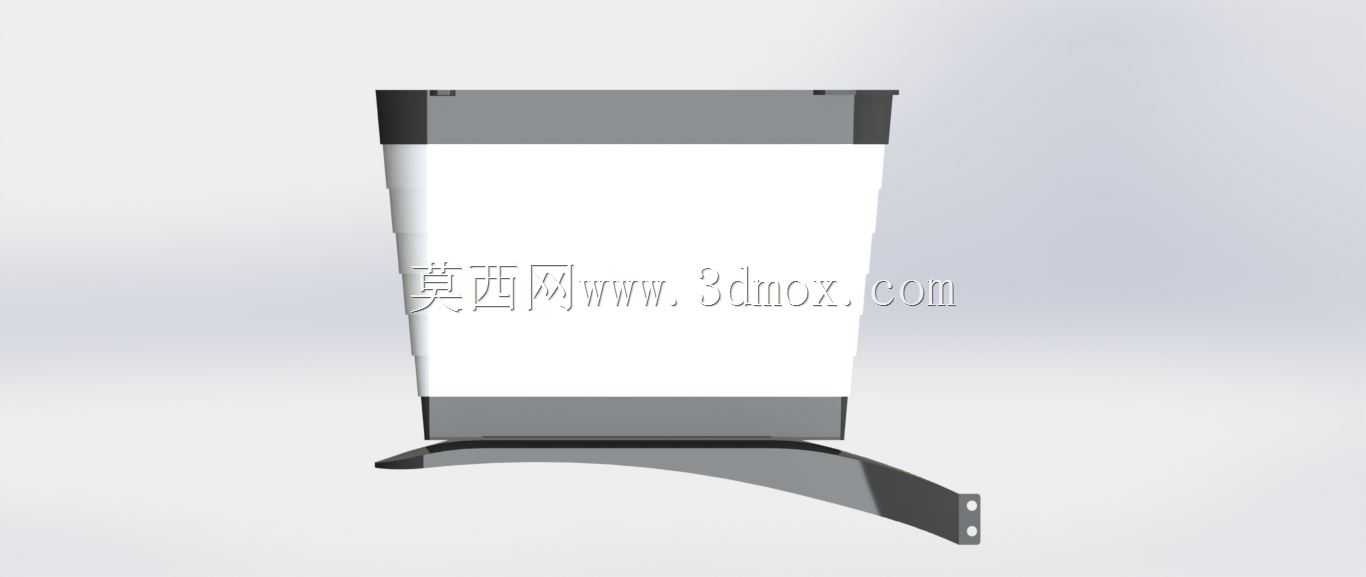

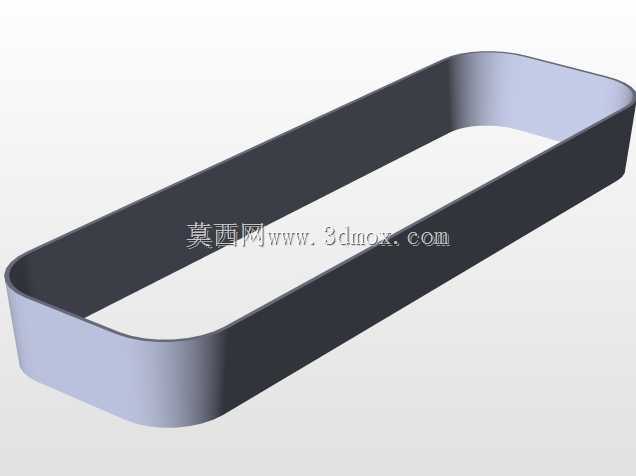

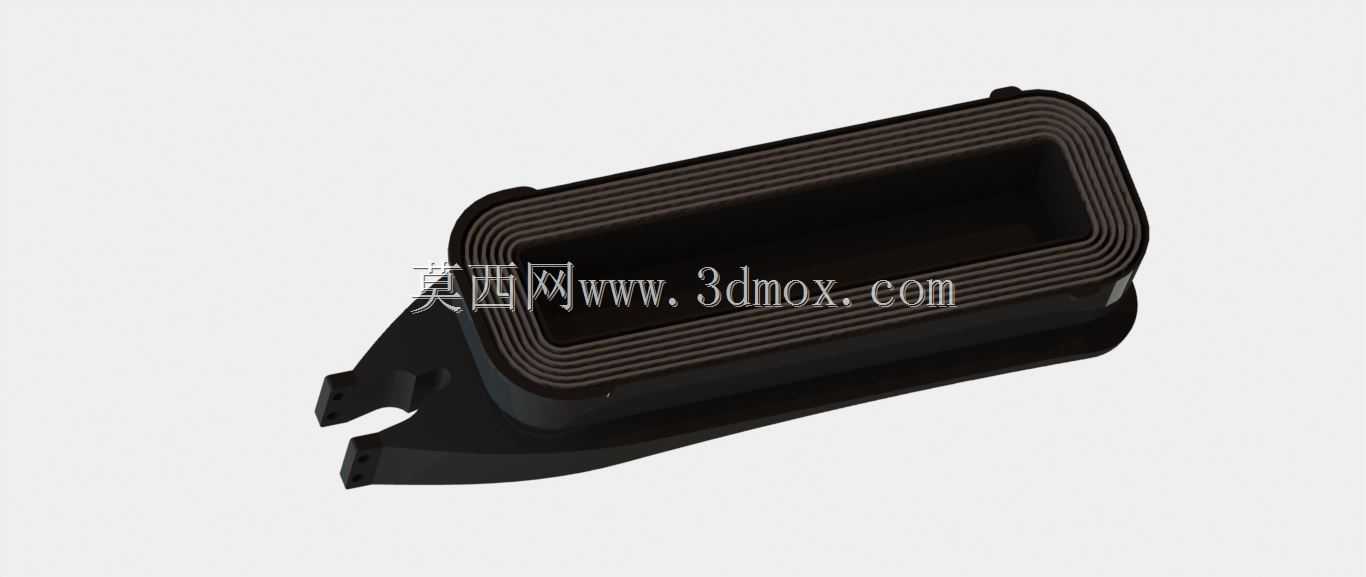

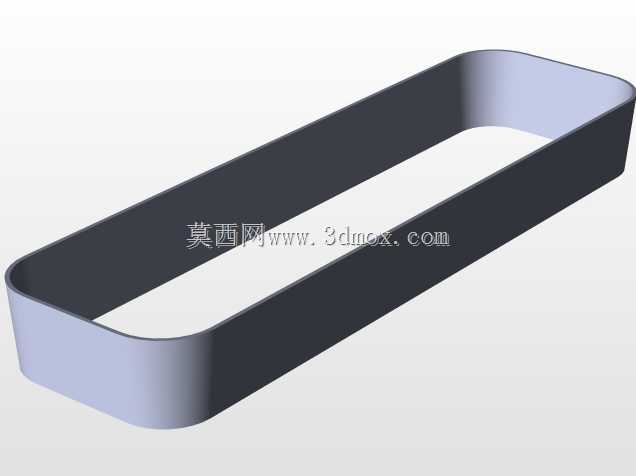

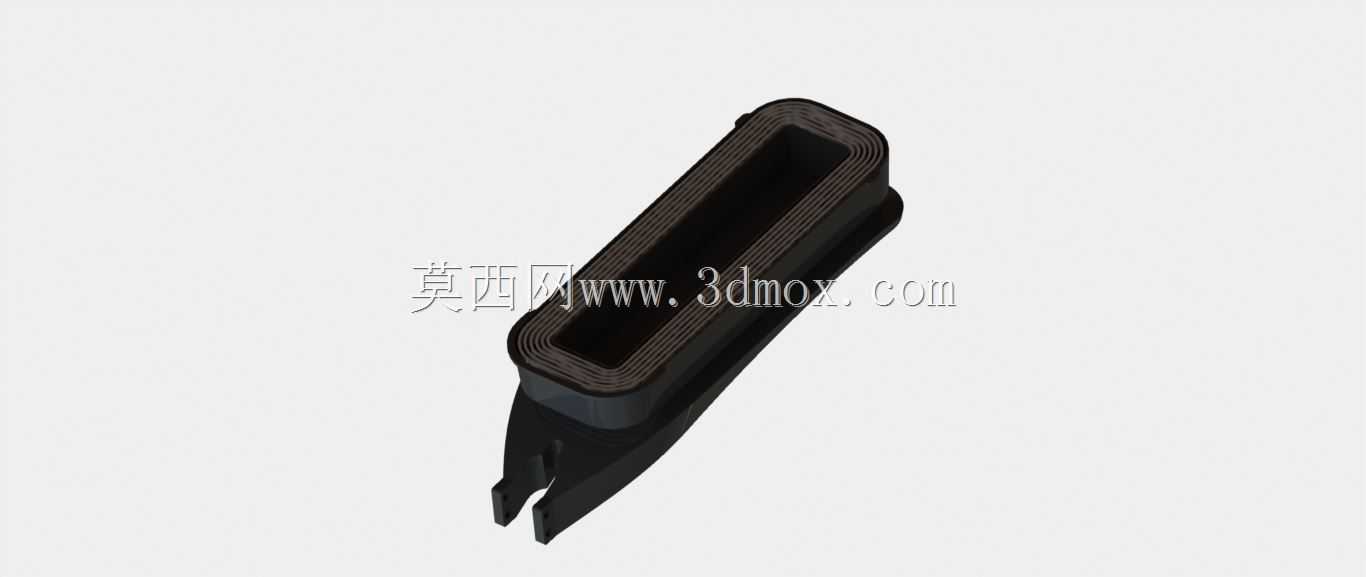

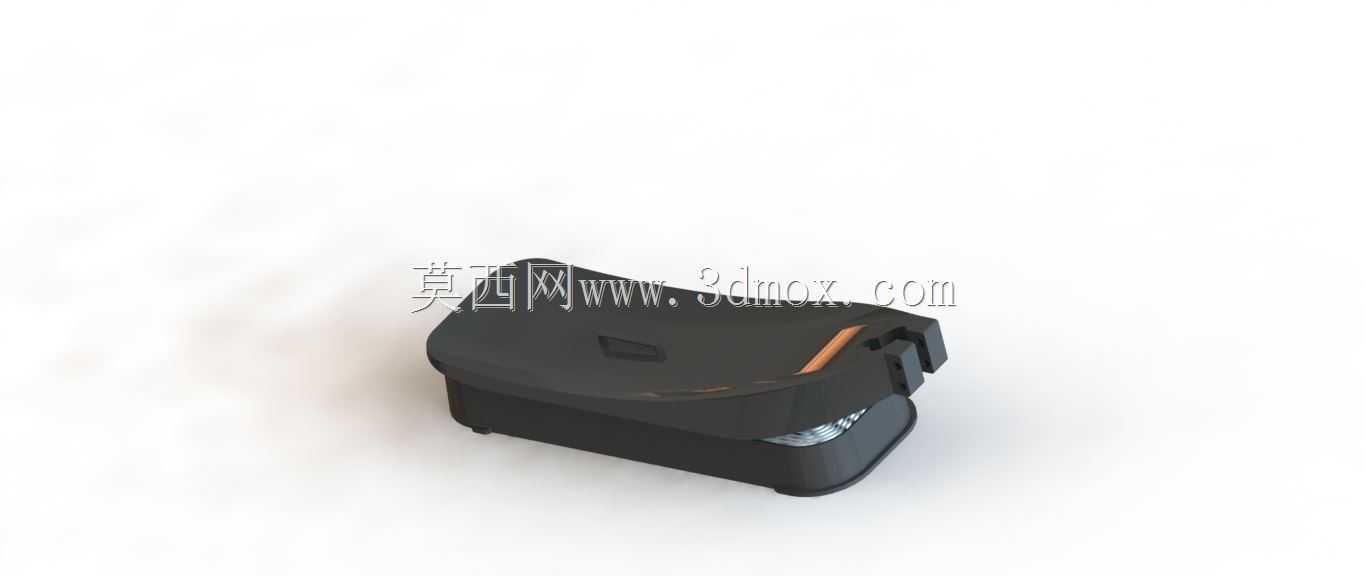

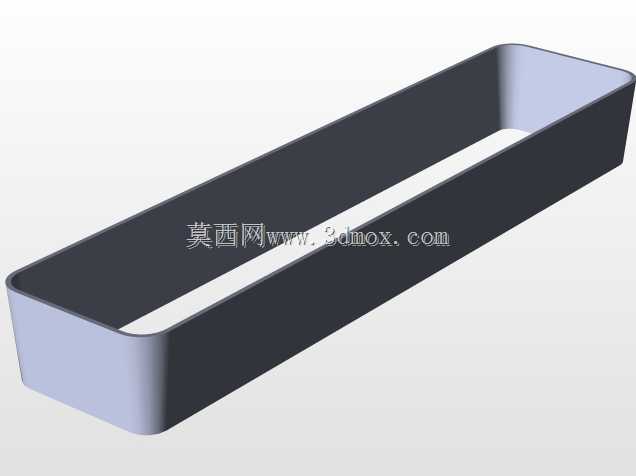

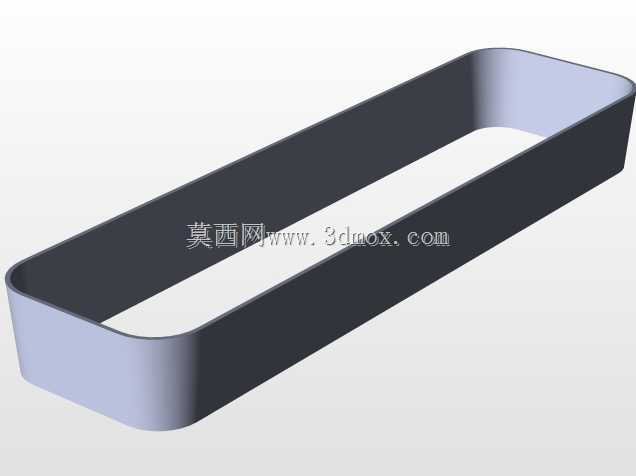

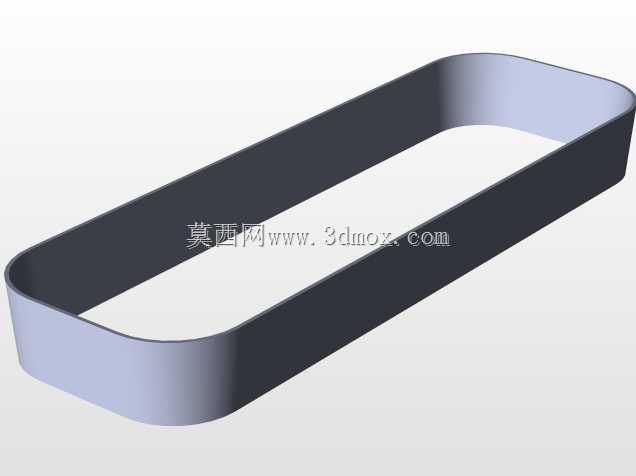

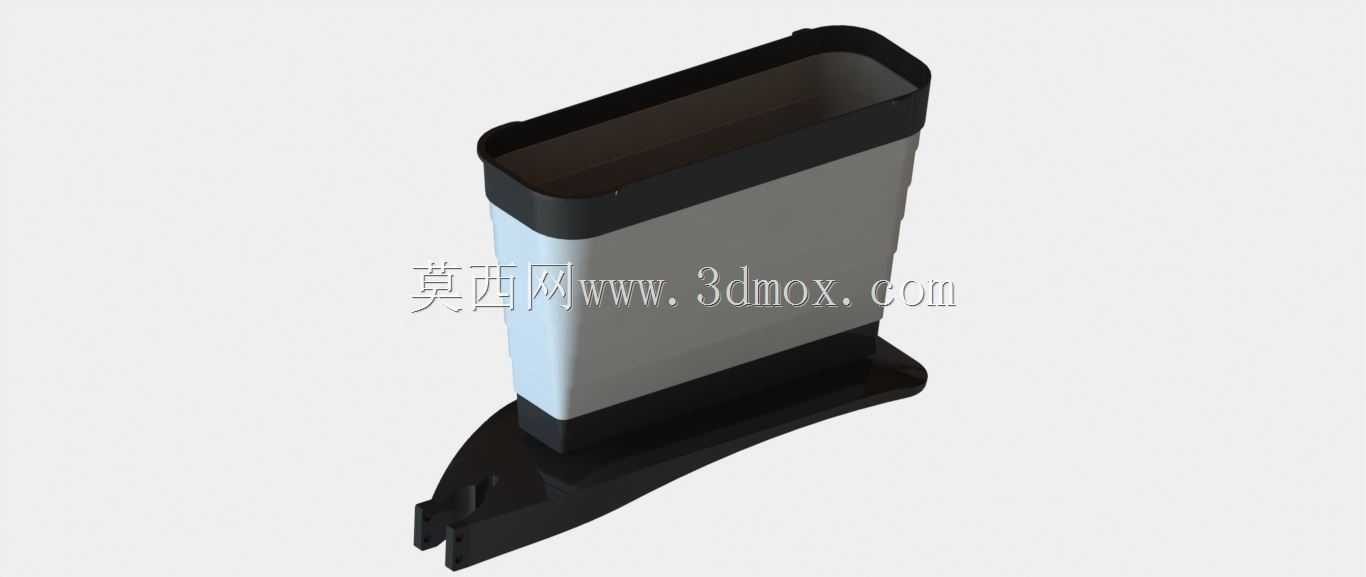

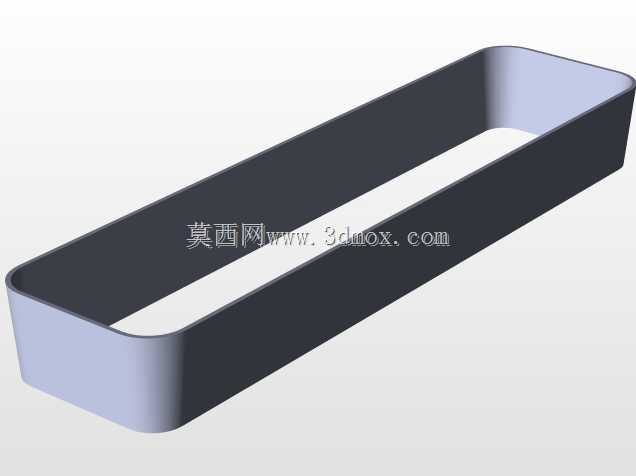

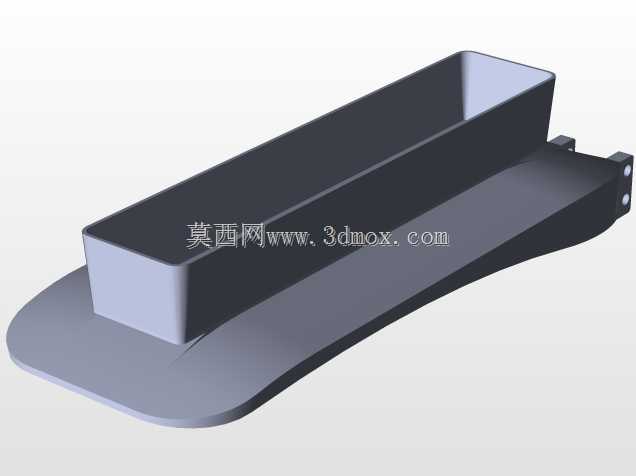

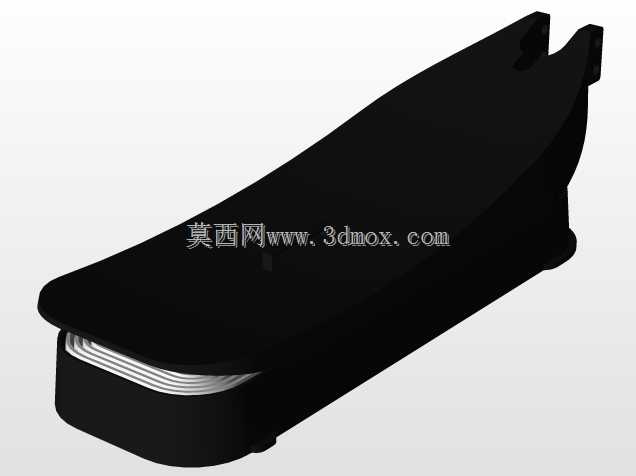

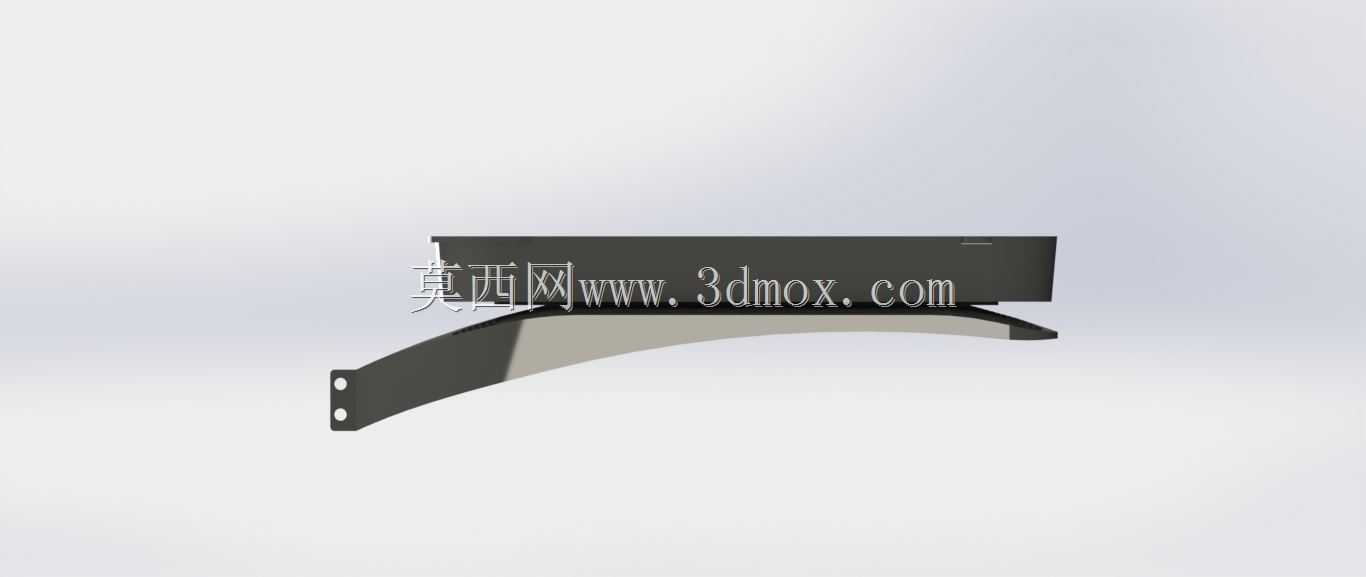

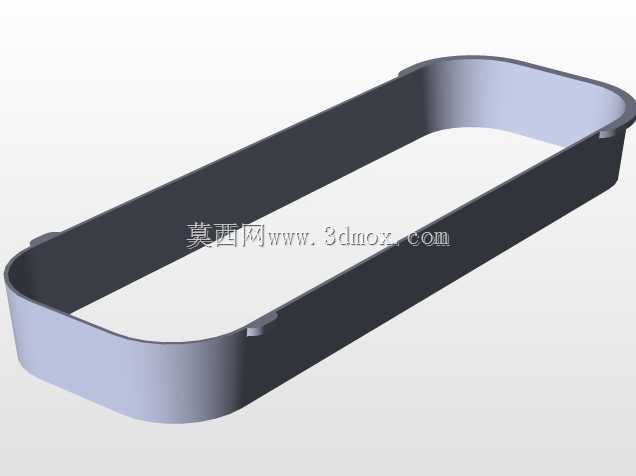

从结构设计逻辑来看，该总成采用分层嵌套的伸缩式结构，整体适配14*4.75*4英寸的安装外壳边界，所有部件均满足3D打印成型的工艺要求，无需复杂的二次机加工即可完成单件制作。总成底部为与自行车座杆连接的固定挡泥板基体，这部分结构采用弧形贴合设计，能够匹配常规通勤自行车的后轮上部轮廓，在收纳状态下完全作为常规挡泥板使用，弧形延伸的下缘可以有效阻挡轮组高速转动时带起的泥水、砂石，避免骑行过程中脏污溅到骑行者的背部衣物。嵌套在挡泥板基体上方的是可升降的锥形篮体层，多层嵌套的结构之间采用滑动限位配合，无需额外的锁止扣件即可依靠层间摩擦力保持展开或收纳状态，用户可以根据实际载物需求调整篮体的展开高度：当需要携带背包、购物袋等物品时，将嵌套的锥形层逐层向上拉出，相邻层之间的限位结构会自动卡合形成完整的篮状载物空间，物品可以直接放置在篮体内，不会与轮组产生干涉；当不需要载物时，将所有锥形层向下按压收回，整个篮体完全收纳到底部挡泥板的外壳内部，此时总成外轮廓与常规挡泥板几乎一致，不会额外占用车体空间，也不会破坏自行车的原有外观线条。

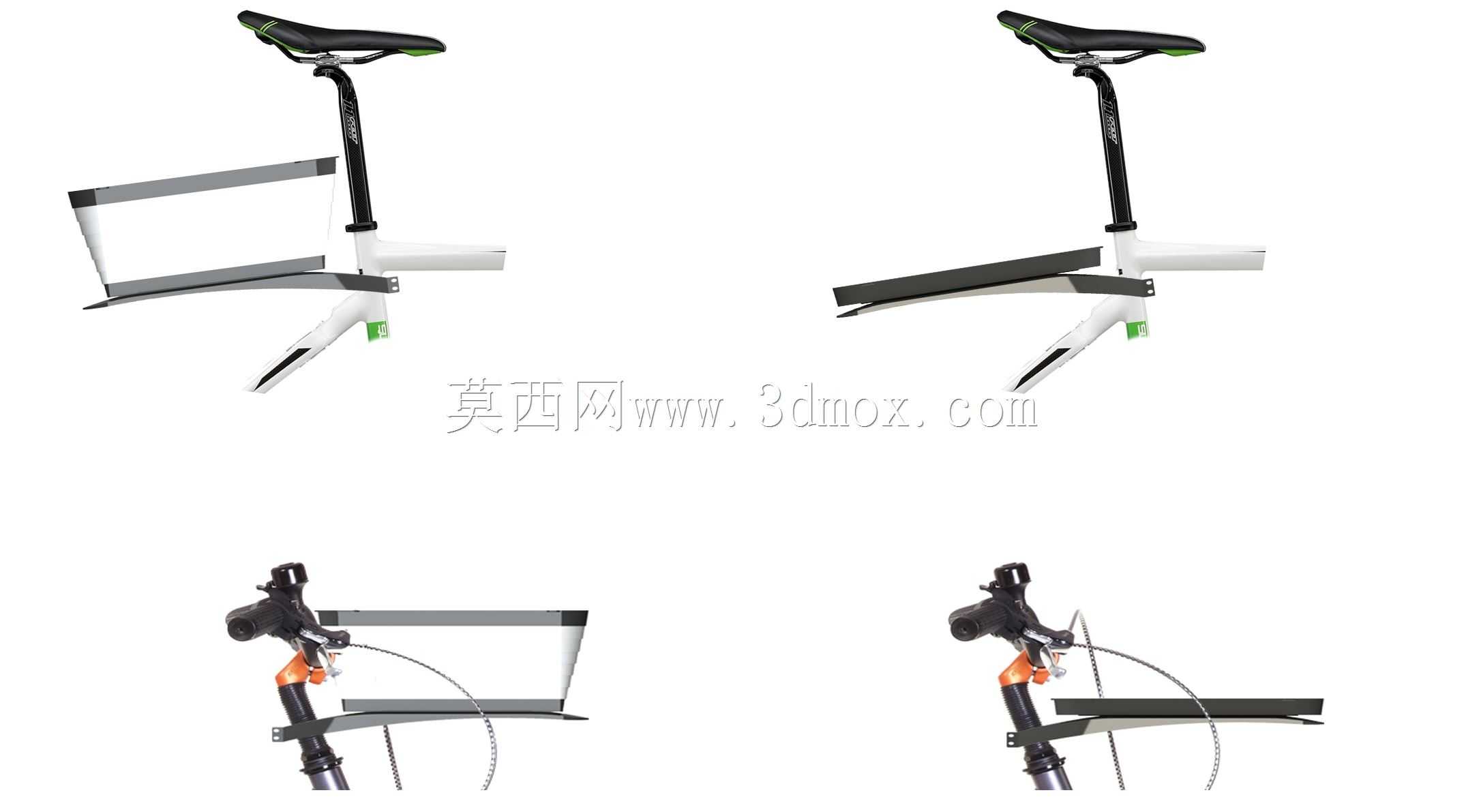

在安装适配性上，该总成的固定端采用通用型座杆夹持结构，能够适配绝大多数常规通勤自行车的标准座杆直径，无需对原车结构进行打孔、焊接等破坏性改装，用户仅需通过配套的紧固件即可完成快速安装，同时该结构也支持前部安装版本，可根据用户的使用习惯选择安装在车把前方位置，满足不同的载物操作习惯。考虑到3D打印的工艺特性，所有部件的壁厚均做了均匀化处理，避免出现壁厚突变导致的打印翘曲、层间结合力不足等问题，单个部件的打印尺寸控制在常规桌面级3D打印机的成型范围内，用户无需使用大尺寸工业打印设备即可完成所有零件的制作，打印完成后仅需简单去除支撑、打磨层纹即可完成组装，无需复杂的装配工装。

不同于传统的固定载物篮，这种可转换的结构设计让部件的功能利用率得到大幅提升，日常短距离骑行不需要载物时，收纳状态的总成不会增加额外的风阻与重量，不会对骑行体验造成负面影响；当需要临时载物时，仅需数秒即可拉出篮体形成载物空间，无需提前准备背包、捆扎带等辅助载物工具，尤其适合日常通勤途中临时采购物品、携带随身小件行李的使用场景。同时可调节的篮体高度也让载物灵活性大幅提升，用户可以根据携带物品的实际高度调整拉出的层数，既可以完全拉出形成最大容积的载物空间，也可以仅拉出部分层体适配较小尺寸的物品，避免过高的篮体遮挡骑行视线。
