3D打印自行车链条张紧调节构件

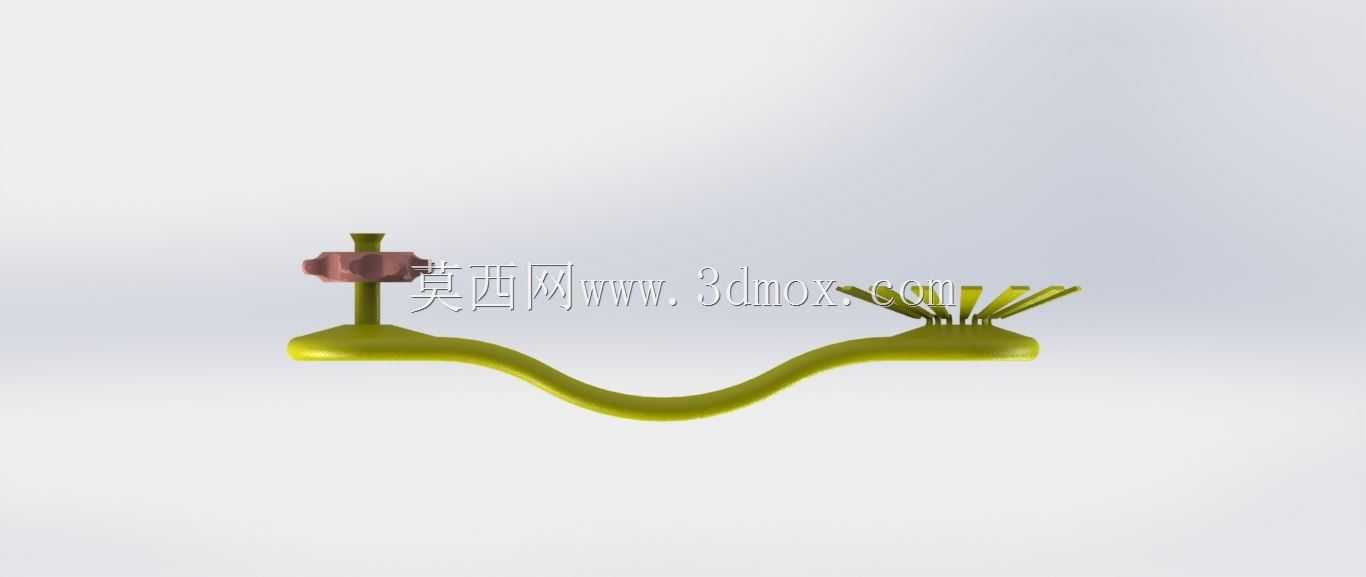

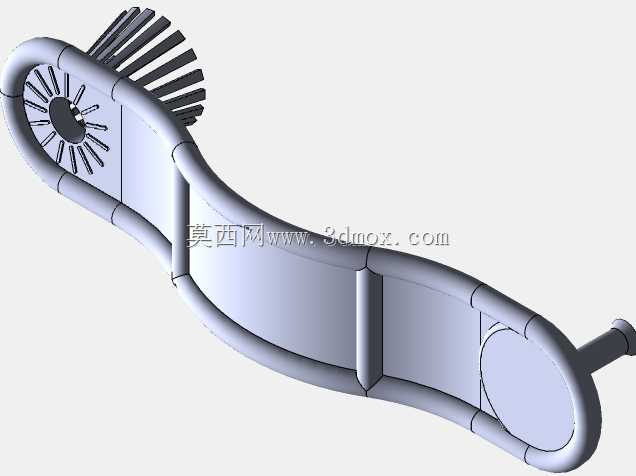

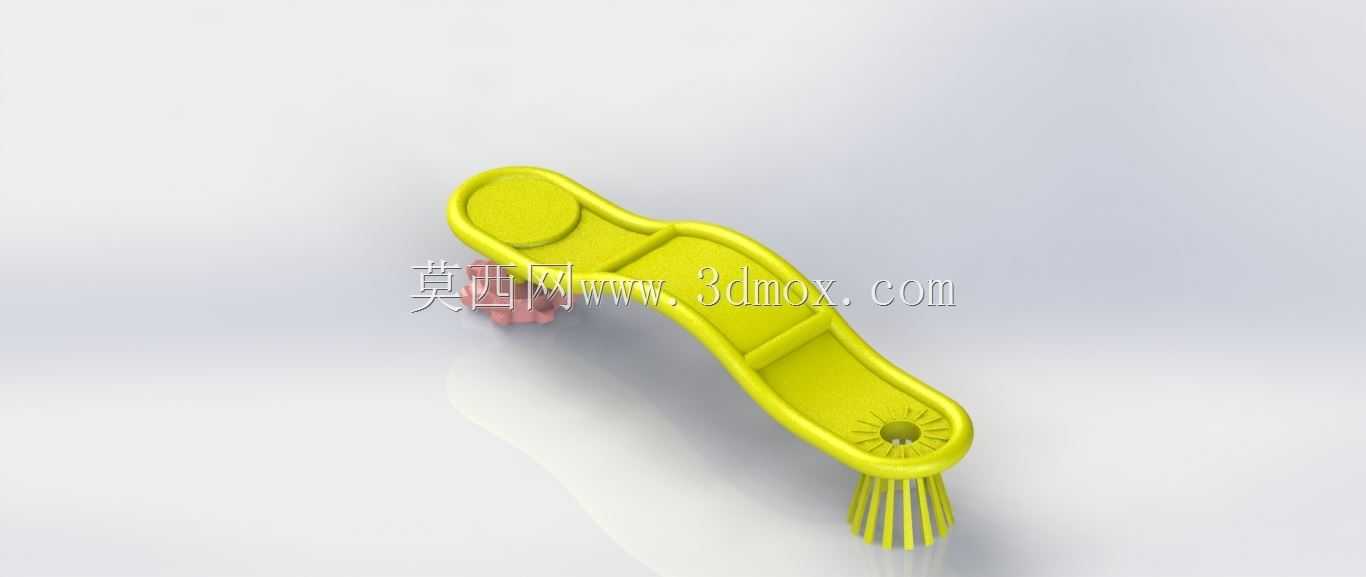

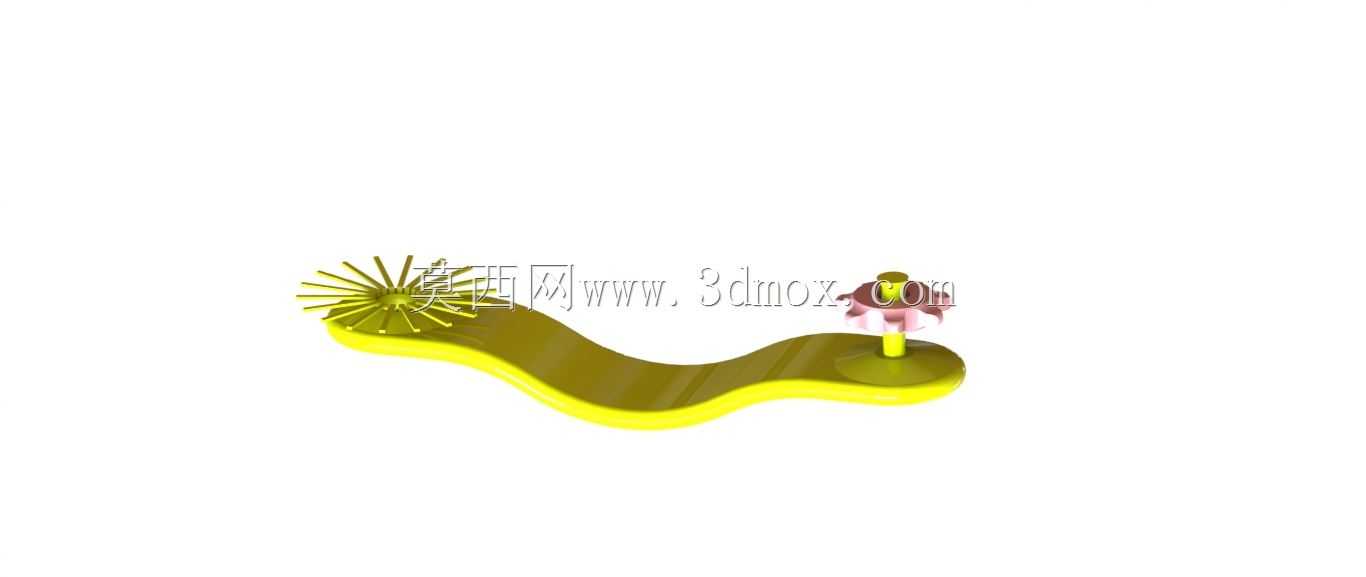

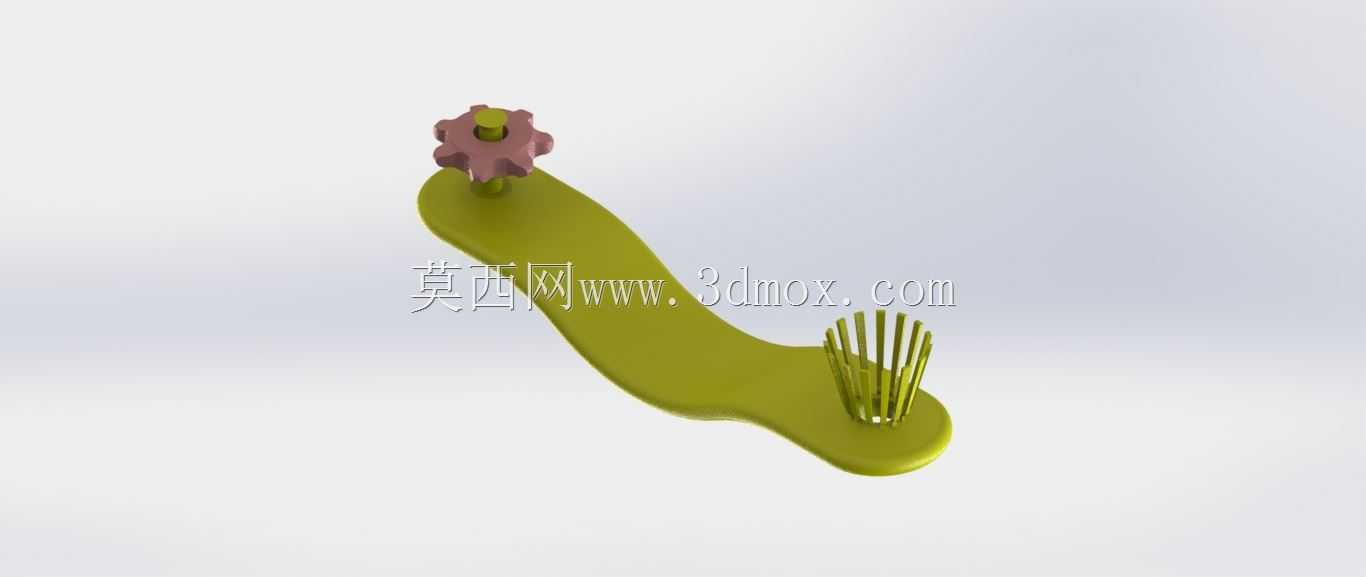

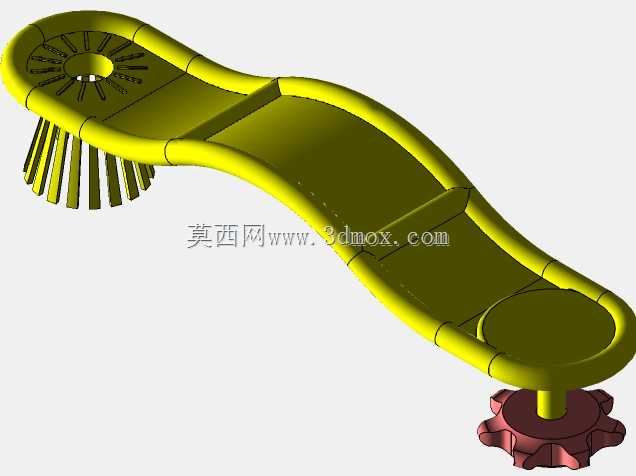

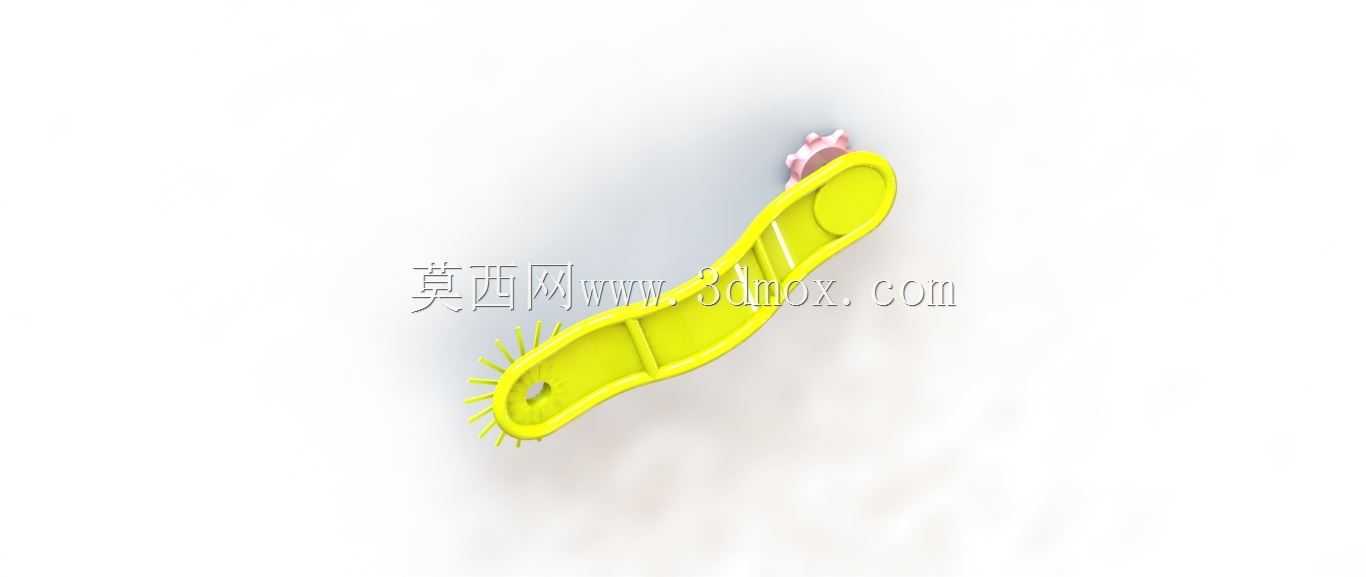

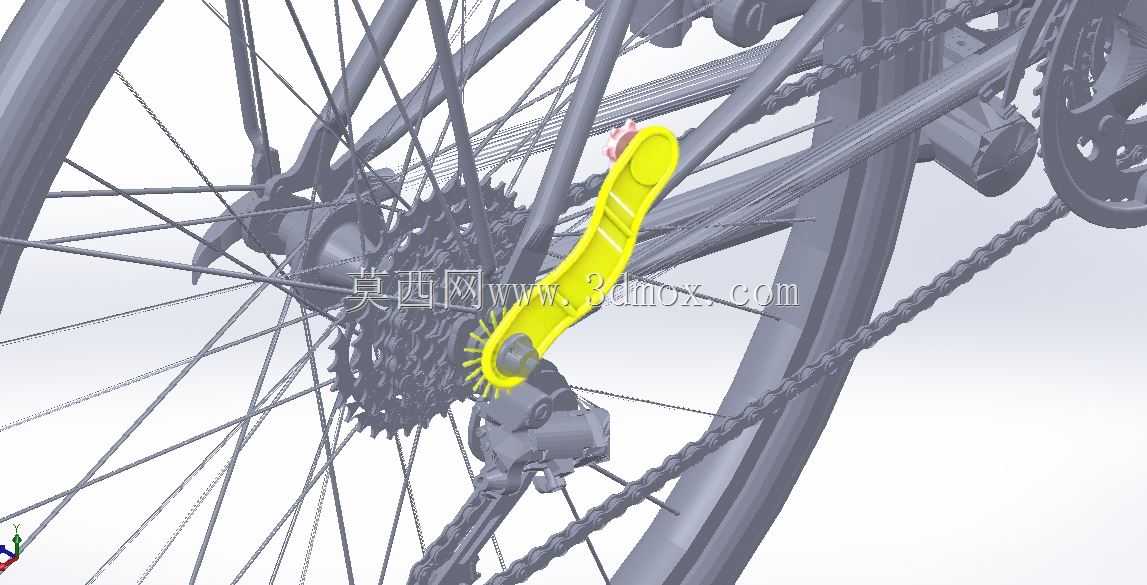

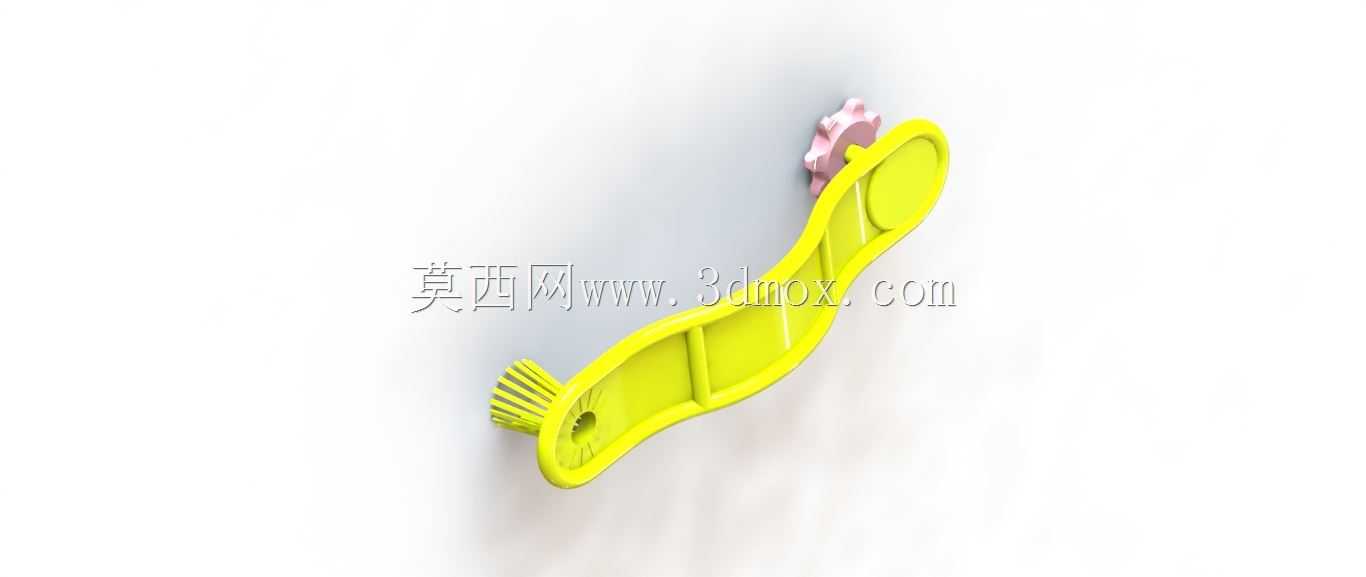

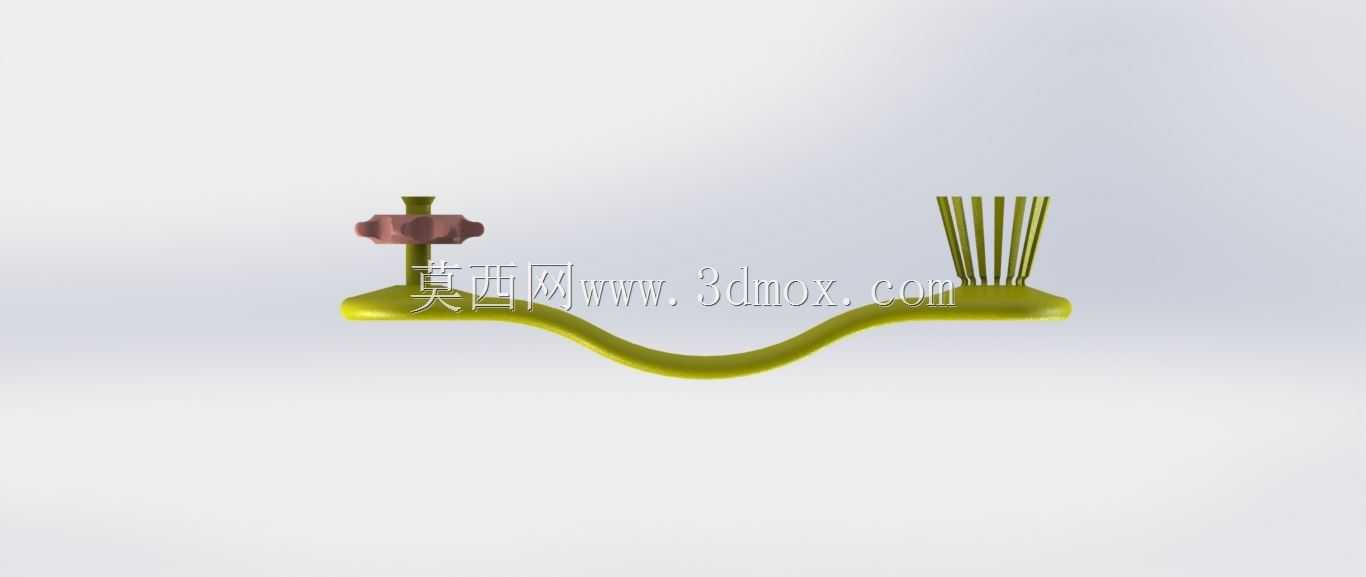

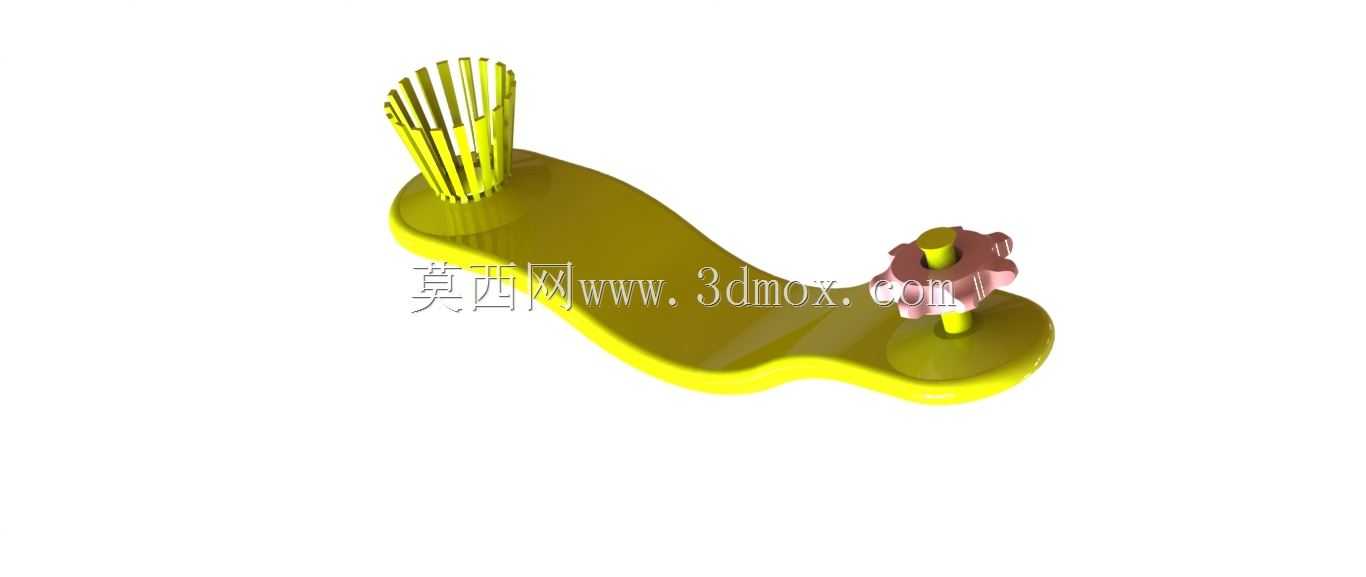

日常通勤、山地越野等不同骑行场景中，自行车链条松弛是高频出现的故障问题，轻则导致踩踏发力泄力、传动异响，重则出现链条跳齿、从链轮上脱落的情况，直接中断骑行过程，甚至在高速下坡、复杂地形穿越时引发安全隐患。传统的链条张紧结构多为金属冲压件搭配外置扭簧，不仅整体重量偏大，长期暴露在泥水、扬尘环境中还容易出现弹簧锈蚀、转轴卡滞的问题，维护周期短，适配车型范围也存在较多局限。这款3D打印成型的链条收紧装置，正是针对现有张紧结构的痛点做的定向优化设计，整体采用一体化打印成型思路，减少了分体装配带来的累积误差，也省去了多余紧固件的重量负担。从结构布局来看，装置主体采用贴合车架安装位的弧形承托基底，基底一端设置带导向格栅的限位套筒，用于和车架预设的安装柱配合定位，格栅结构既可以减轻构件自重，也能在安装时提供一定的形变余量，抵消安装孔位的微小加工公差，降低对位安装的难度；基底另一端设置带限位凸台的链轮安装轴，用于装配导向链轮，链轮与安装轴之间预留了标准的转动间隙，可适配常规规格的自行车传动链轮，链轮上方的压盖结构采用齿形限位设计，无需额外螺丝紧固即可卡合在轴端，防止链轮在转动过程中出现轴向窜动。在功能实现层面，该装置依靠自身结构的弹性形变提供持续的张紧推力，替代了传统结构中的金属扭簧，当链条因长期使用出现拉伸变长、或者骑行过程中遇到颠簸路面链条出现瞬时松动时，弧形基底可产生可控的弹性形变，推动端部的导向链轮始终贴合链条松边，维持链条在前后链轮上的包覆角度，避免跳齿、脱链问题出现。不同于外置弹簧的结构，一体化的弹性基底不存在弹簧脱出、锈蚀失效的风险，整体结构无外露活动缝隙，扬尘、泥水不易进入转动配合区域，大幅降低了日常维护的频次。从安装边界来看，该构件的整体轮廓尺寸适配常规硬尾自行车、折叠自行车的后下叉安装位，安装时无需对原车结构做焊接、打孔等破坏性改动，仅需替换原有张紧构件或者通过配套卡箍固定在预设位置即可，安装后与车架、辐条、飞轮之间均预留了足够的安全间隙，不会在车轮转动、变速过程中出现运动干涉。针对3D打印的工艺特性，设计时对所有转角位置都做了圆弧过渡处理，避免打印过程中出现应力集中导致的层间开裂，受力较大的安装轴位置做了局部加厚处理，保证长期承受链条张紧力时不会出现断裂变形；导向格栅的壁厚设置兼顾了减重需求和结构强度，既不会因壁厚过薄导致打印时出现翘曲变形，也不会因壁厚过大增加不必要的重量。实际骑行测试中，该张紧装置可在颠簸越野路面持续维持链条张紧度，踩踏时的发力反馈更直接，不会出现传统张紧器因弹簧力值波动导致的踩踏虚位，同时塑料材质的构件自身具备一定的阻尼特性，可吸收链条传动过程中的部分振动，降低传动异响的传递。对于健身用的固定式动感单车来说，该结构同样具备适配价值，动感单车长期高频率使用下链条拉伸速度更快，这款张紧装置可自动补偿链条的拉伸量，无需频繁手动调整张紧度，维持稳定的传动阻力，保证健身过程中踩踏手感的一致性。
