马桶侧装外接冲洗进水接驳结构

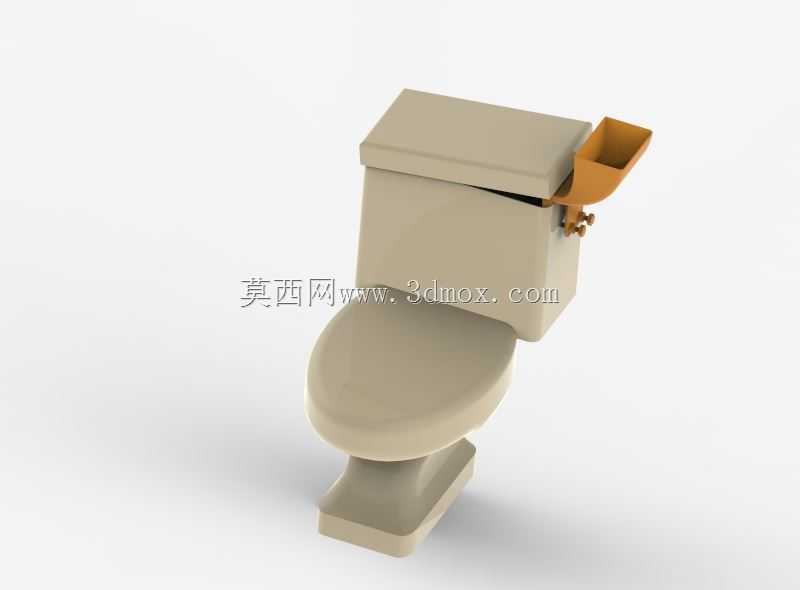

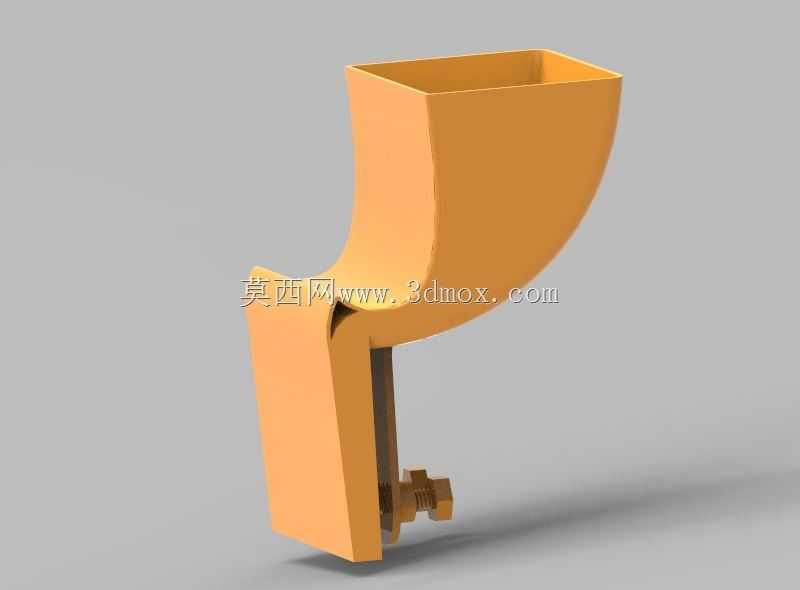

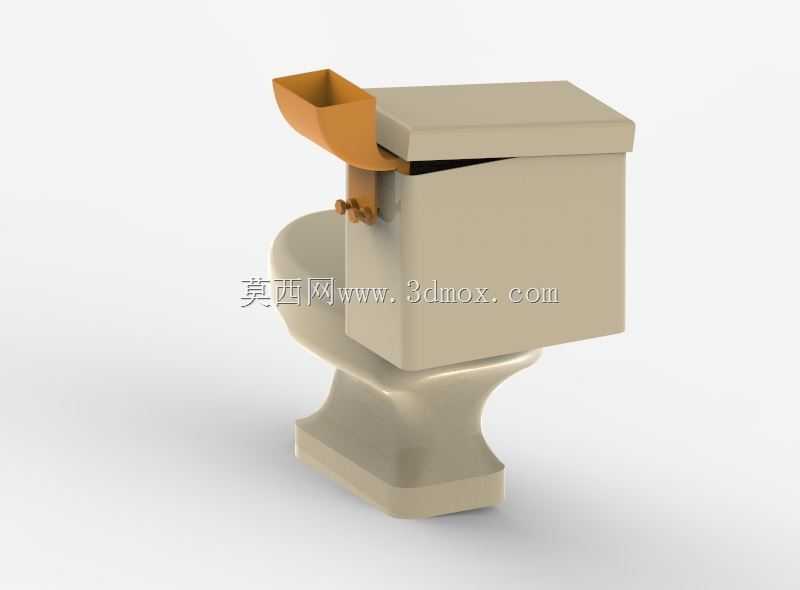

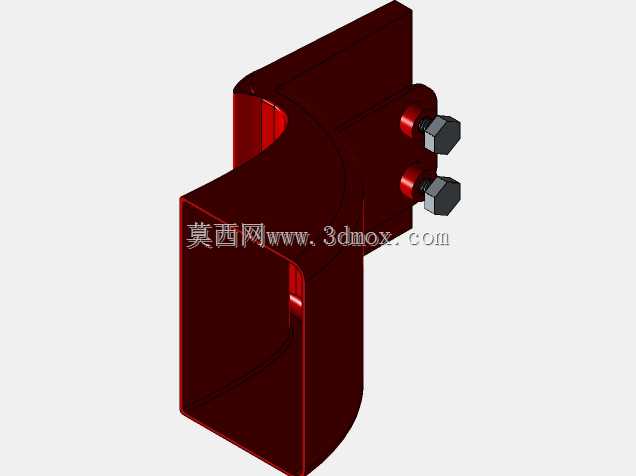

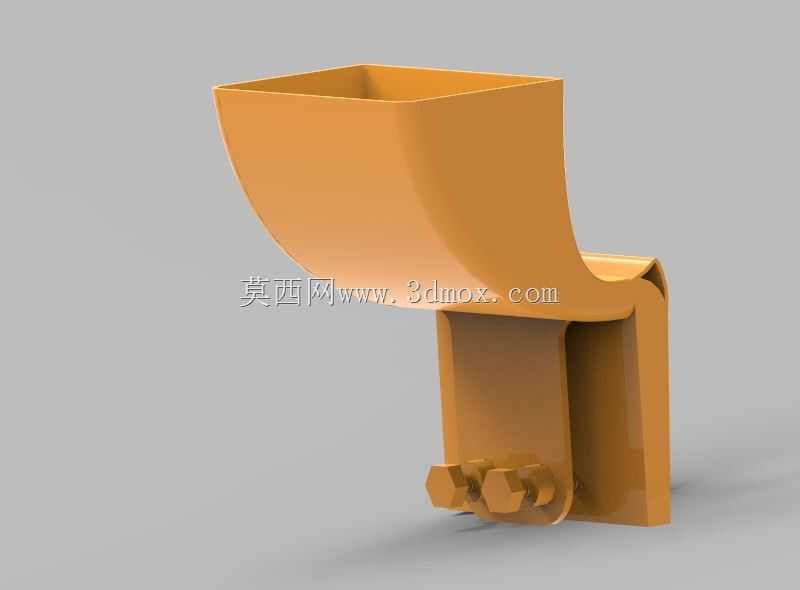

在民用卫浴节水改造、公共卫生间运维、老旧便器升级的实际场景中，传统马桶冲洗结构的淡水消耗问题一直是运维端关注的重点，尤其是人员流动大的公共区域，单次冲洗的淡水用量居高不下，且现有便器大多不支持外接非传统水源的冲洗接入，若要改造往往需要整体更换便器，改造成本与施工周期都难以控制。这套侧向冲洗接驳结构，正是针对这类场景开发的外接功能构件，不需要对原有马桶的本体结构做破坏性改动，就可以实现外接储水容器的冲洗水接入，让收集的中水、洗漱废水等可以直接用于马桶冲洗，大幅降低洁净淡水的消耗。从结构设计逻辑来看，整个构件采用分体式装配思路，主体导水槽采用倾斜导流构型，槽体出口端精准对准马桶冲洗腔的进水位置，槽体向外延伸的敞口端作为外接注水接口，可适配常规水桶、储水容器的倒水操作，倒水时水流顺着导水槽的倾斜角度直接冲入冲洗腔，不会出现外溅、流挂的问题。固定结构采用两个对称布置的摩擦螺钉作为锁紧元件，安装时不需要在马桶陶瓷壁面打孔，只需要将构件的卡位边卡在马桶水箱与座圈连接的侧壁位置，调整好导水槽的对准角度后，拧紧两侧的摩擦螺钉，依靠螺钉端部的防滑摩擦垫与陶瓷壁面的静摩擦力完成整体固定，安装全程不需要专业工具，普通运维人员几分钟就可以完成拆装调整，后续如果需要更换位置或者维护，松开螺钉就可以整体取下，不会在马桶表面留下钻孔、粘胶的残留痕迹。在尺寸边界的设计上，整个构件的外伸长度控制在180mm以内，突出水箱侧壁的距离不会超过常规卫生间厕位的侧边安全距离，不会占用额外的厕位活动空间，导水槽的宽度设置为120mm，足够承接常规水桶的倒水水流，不会因为槽体过窄导致水流溢出；槽体的倾斜角度设置为15度，这个角度是经过多次水流测试确定的，既可以保证倒水时水流有足够的冲力进入冲洗腔完成便器冲刷，又不会因为角度过陡导致水流飞溅到厕位外部。构件的连接位置做了圆弧过渡处理，没有尖锐的棱角，避免日常使用中磕碰伤人，摩擦螺钉的端部采用软质防滑橡胶材质，锁紧时不会刮花马桶的陶瓷釉面，同时可以提供足够的锁紧摩擦力，即使长期受到水流冲击、日常误碰也不会出现移位、脱落的问题。实际使用过程中，使用者不需要掀开马桶水箱的盖子，只需要将提前收集储存的废水从导水槽外端倒入，水流就会直接进入冲洗腔完成冲厕操作，相比传统打开水箱盖倒水的方式，操作更简便，也避免了开盖过程中水箱内异味散出、杂物落入水箱的问题。这套结构可以适配市面上绝大多数的连体式、分体式常规马桶，不需要针对特定型号做定制改件，构件本身可以根据不同马桶的侧壁厚度做一定范围的尺寸缩放，缩放过程中只要保证导水槽的倾斜角度、螺钉的锁紧行程不变，就可以正常实现所有功能。从节水效果来看，单厕位日均使用按20次计算，每次冲洗使用回收废水替代洁净淡水，单月就可以减少数吨的洁净淡水消耗，对于用水量较大的公共卫生间、集体宿舍等场景，长期使用的节水效益十分明显。同时这套结构没有复杂的运动部件，不存在易损的电子元件、密封胶条等构件，长期使用的故障率极低，日常只需要定期擦拭导水槽内的积污就可以维持正常使用，维护成本几乎可以忽略。在建模过程中，结构的各个装配间隙都做了工程化的公差预留，摩擦螺钉的螺纹行程预留了足够的调节量，可以适配10mm到30mm厚度的马桶侧壁，导水槽与固定座的连接位置做了加强筋处理，避免长期受力出现断裂变形，整个构件的壁厚设置均匀，不管是采用塑料注塑成型还是3D打印制作，都不会出现缩痕、翘曲的成型问题，不需要额外做成型工艺的补正调整。
