排水系统机械式蚊虫防控装置结构设计

　　在城市市政排水、建筑室外排水管网的运维场景中，排水支管、检查井周边的积水滞留区域一直是蚊虫繁殖的高发点位，常规的人工消杀存在作业频次高、药剂投放精准度差、积水死角覆盖不全的问题，尤其是排水管路内部的滞水区域，人工很难触及，长期下来容易成为蚊虫滋生的隐蔽源头。这套机械式蚊虫防控装置，就是针对排水管路内壁滞水区域的消杀需求开发的纯机械结构，整套装置不需要外接电源、不需要布设控制线路，完全依靠排水管路内的水流状态触发药剂释放动作，适配各类常规建筑排水横管、室外排水支管的安装场景。

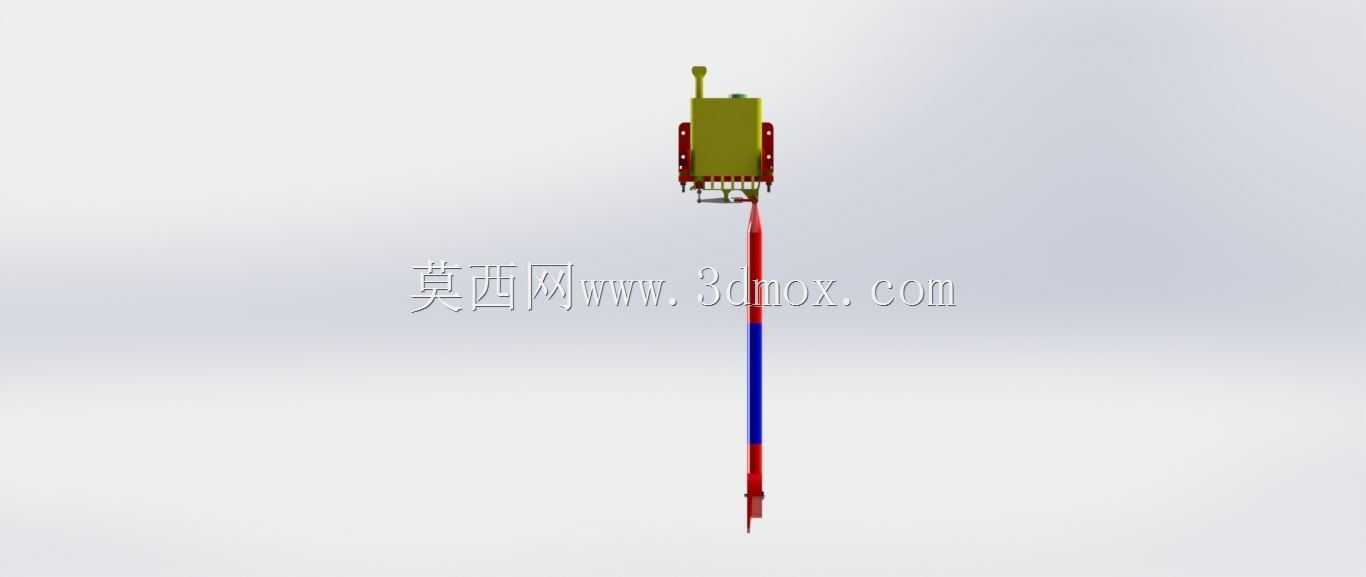

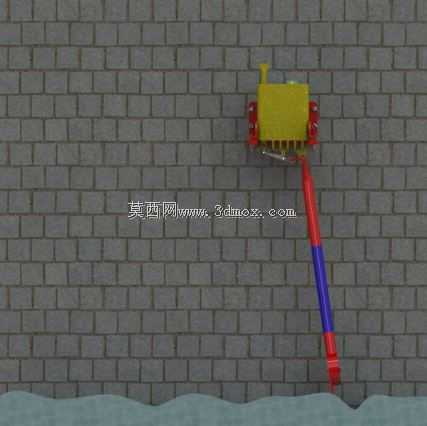

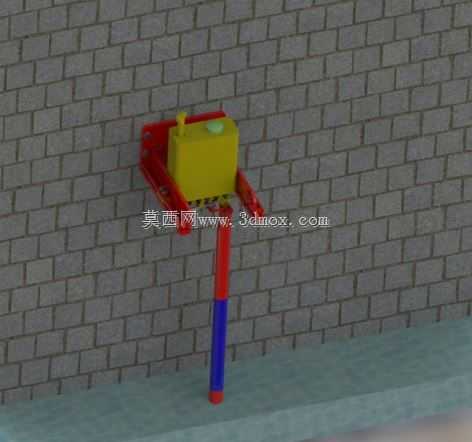

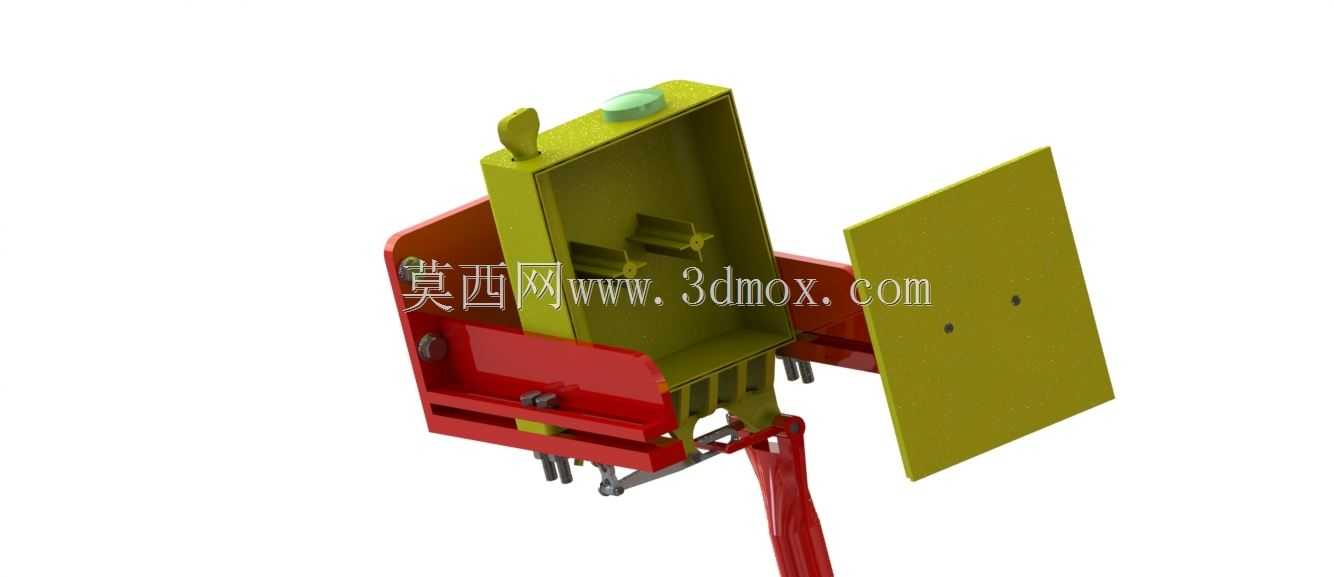

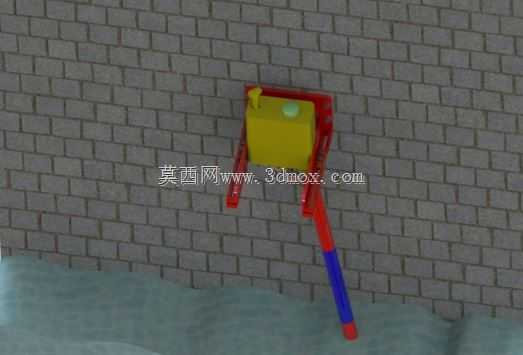

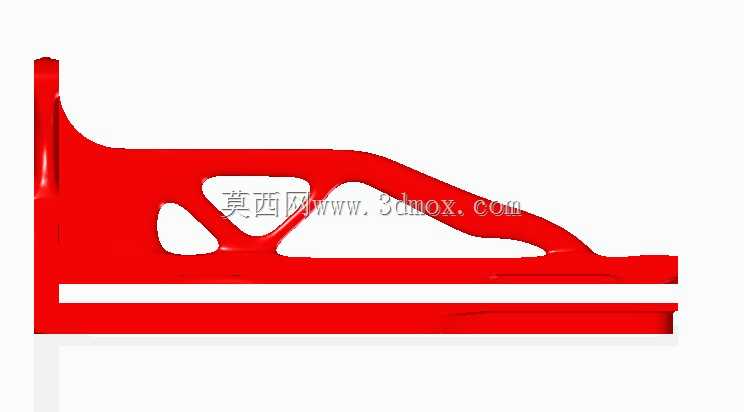

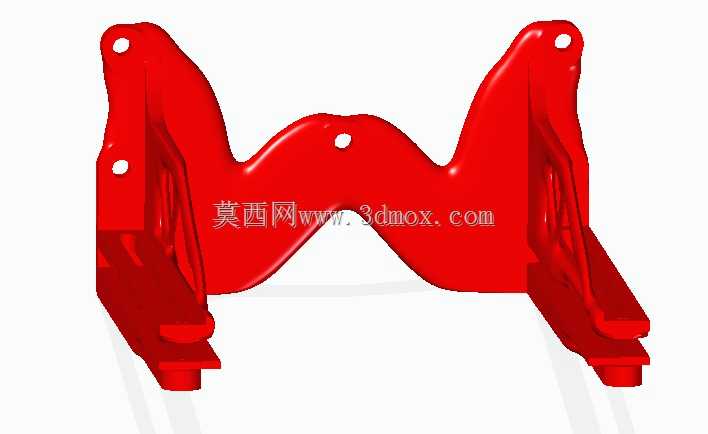

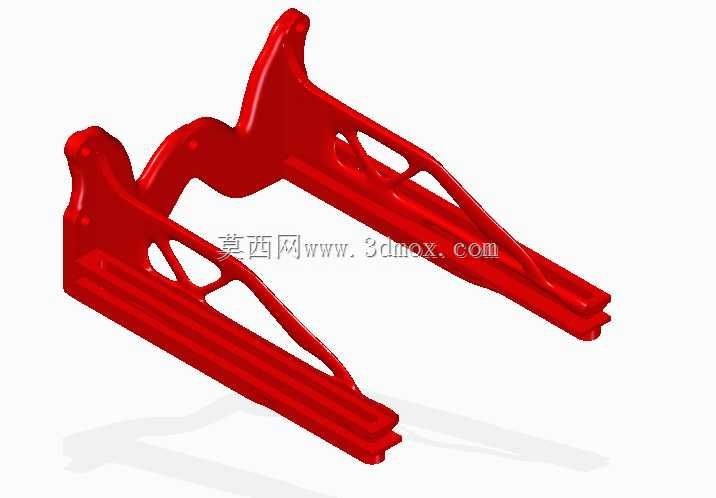

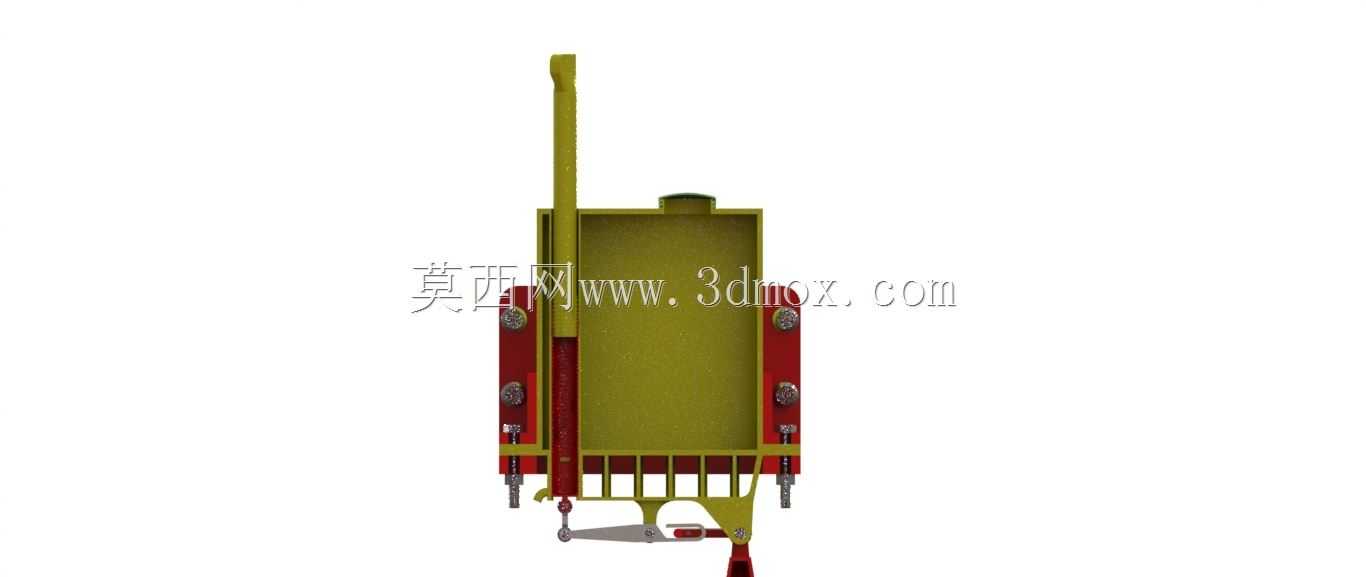

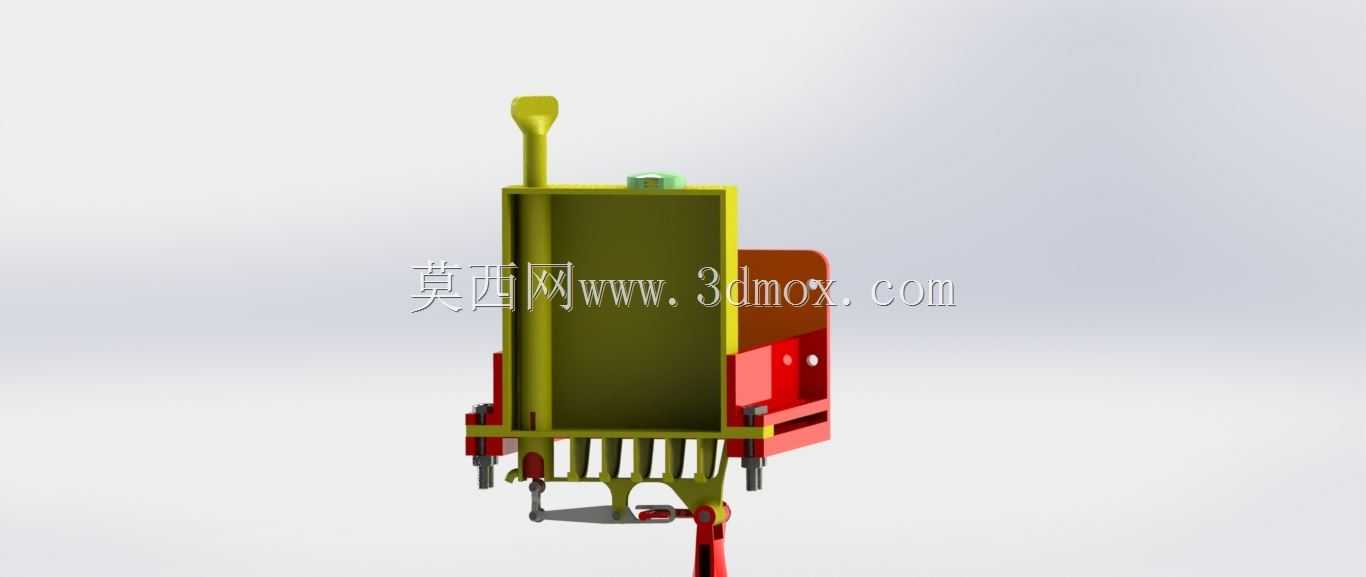

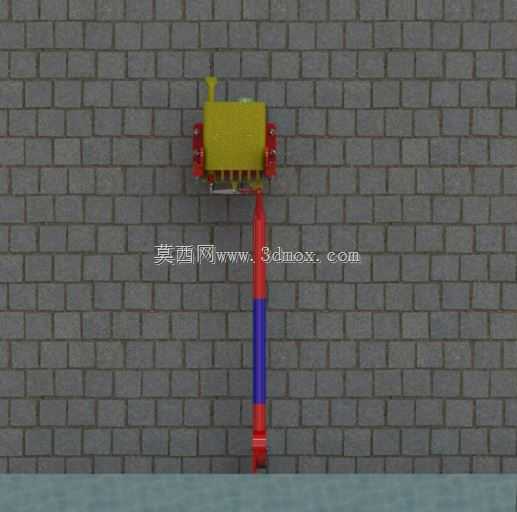

　　从结构组成来看，整套装置分为墙面固定基座、药剂存储舱、触发摆锤组件、流量调节旋钮四个核心部分。固定基座采用壁挂式安装结构，安装时需要贴合排水管壁外侧的建筑墙面固定，基座上预留的安装孔位可适配常规膨胀螺丝固定，安装位置需要保证摆锤组件的下端能够自然垂入排水管路内部的水流通道中，摆锤的最低浸没深度需要根据排水管径调整，常规DN110排水支管安装时，摆锤下端距离管底的距离控制在20mm到30mm区间即可，既保证水流流动时能够有效推动摆锤偏转，又不会因为摆锤伸入过长阻挡排水通路、造成管路堵塞。

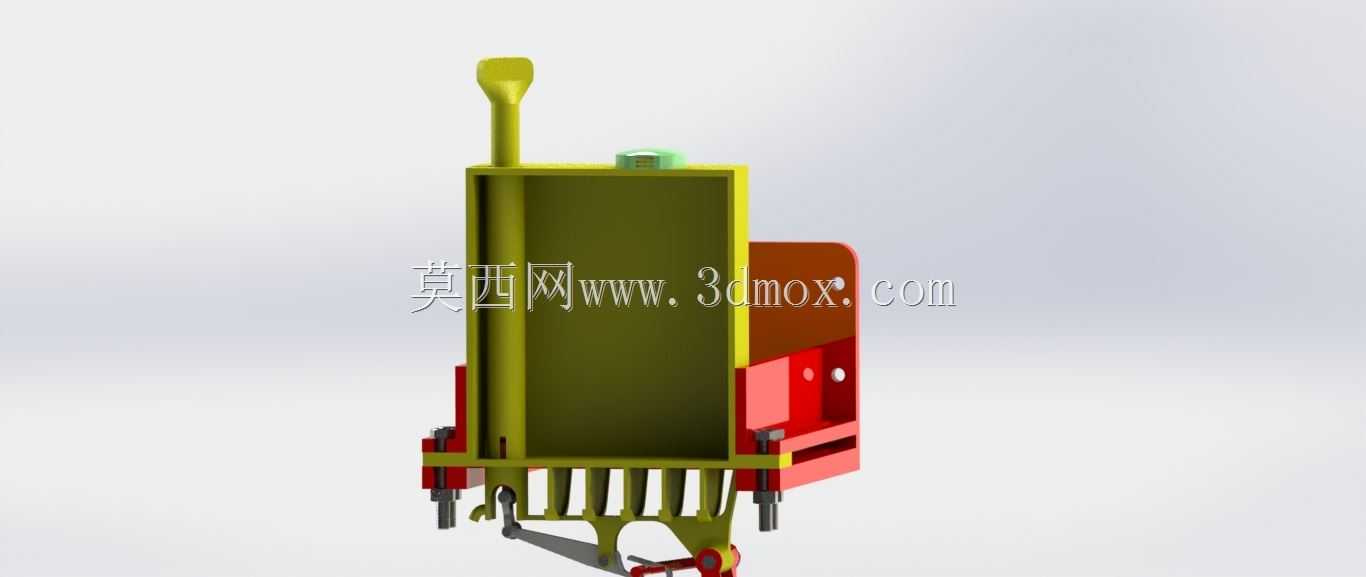

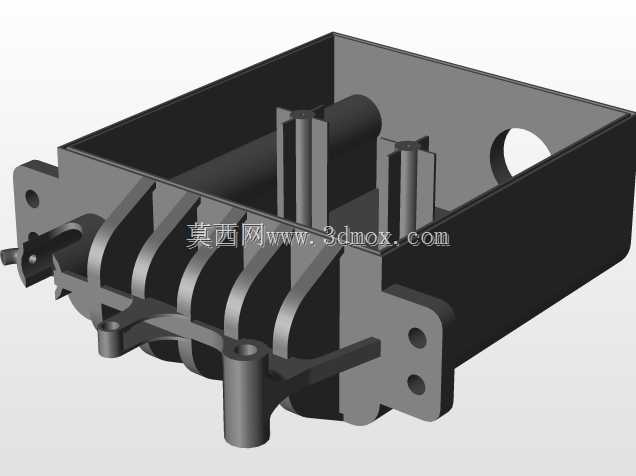

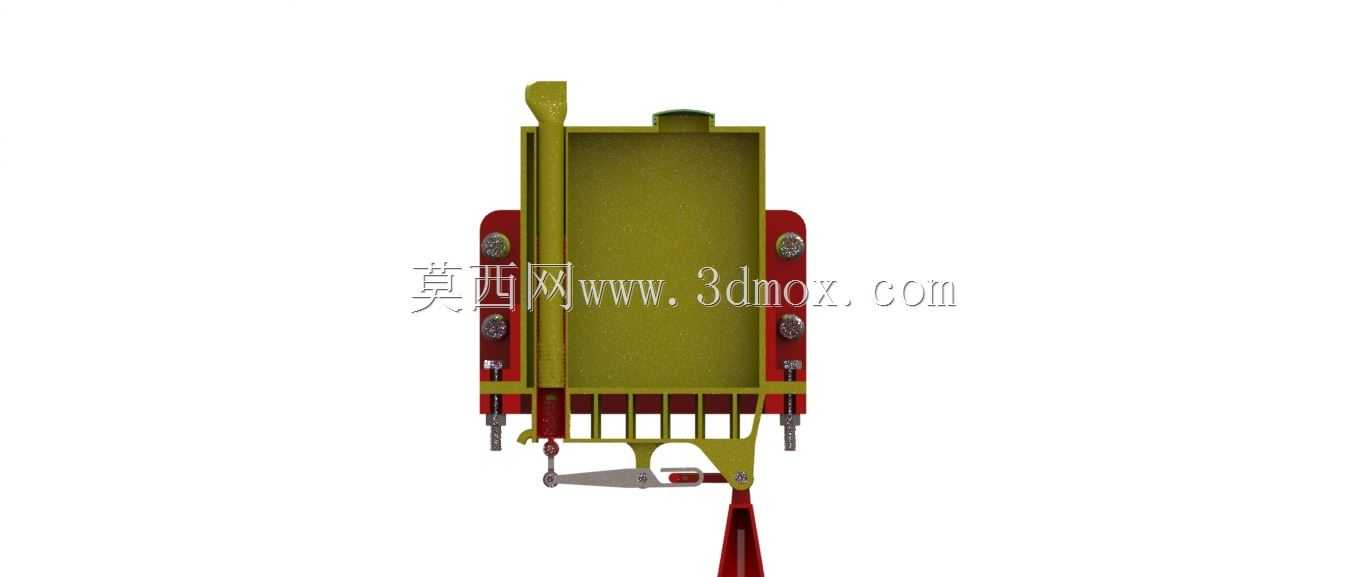

　　药剂存储舱位于装置上部，采用密封式腔体结构，可兼容杀虫药剂、表面张力改性油剂两类消杀介质，当加注杀虫药剂时，装置触发后药剂直接流入排水滞水区域灭杀蚊虫幼卵；当加注油基介质时，介质会在滞水表面形成致密油膜，提升水体表面张力，阻断蚊虫产卵的接触界面，从繁殖条件层面阻断蚊虫滋生路径。存储舱的出口设置有钢制阀芯，阀芯的开合动作完全由下部的摆锤组件联动控制，不需要额外的动力源驱动。

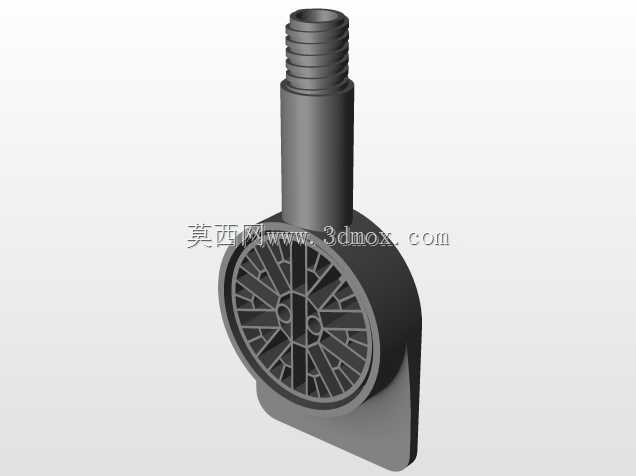

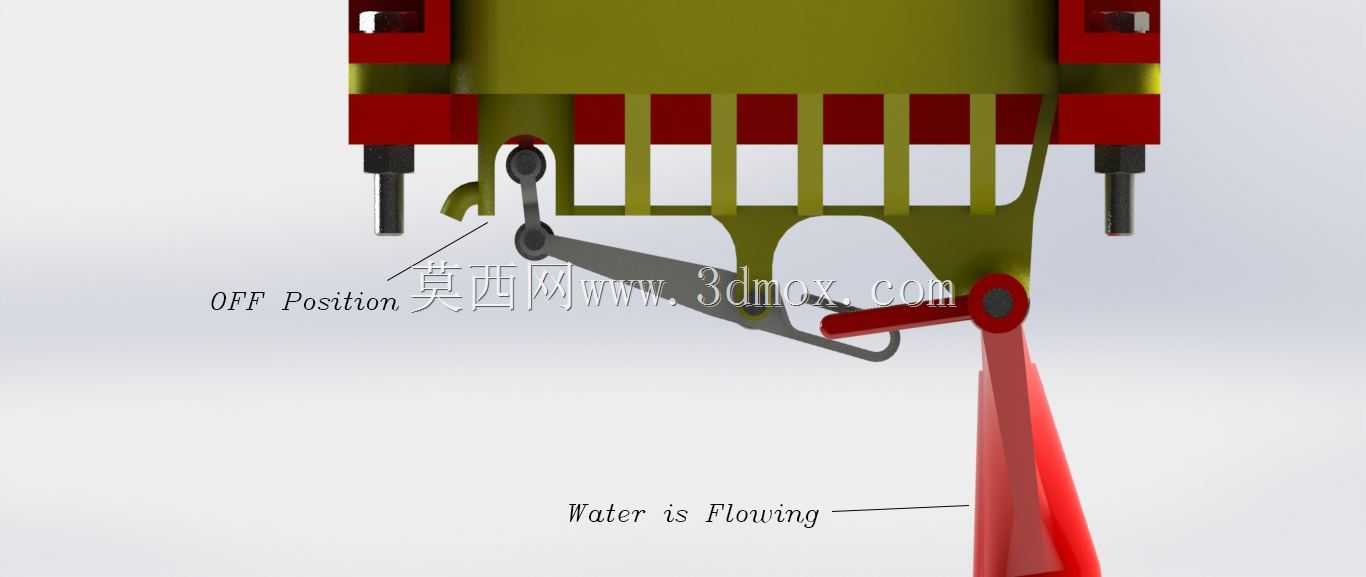

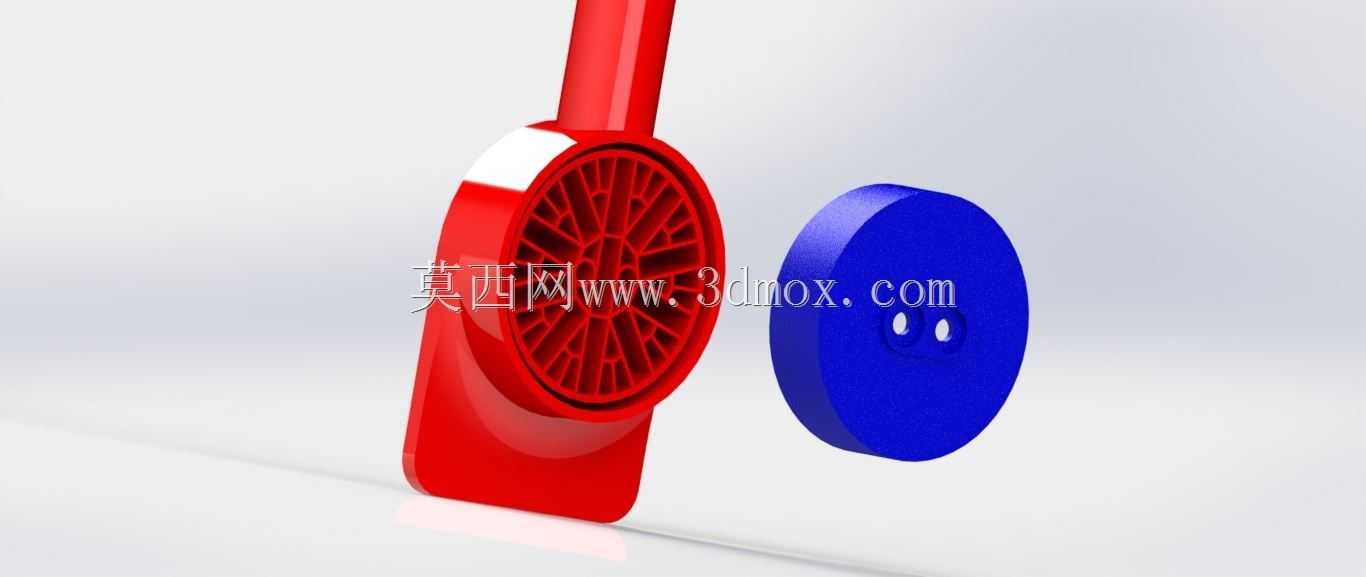

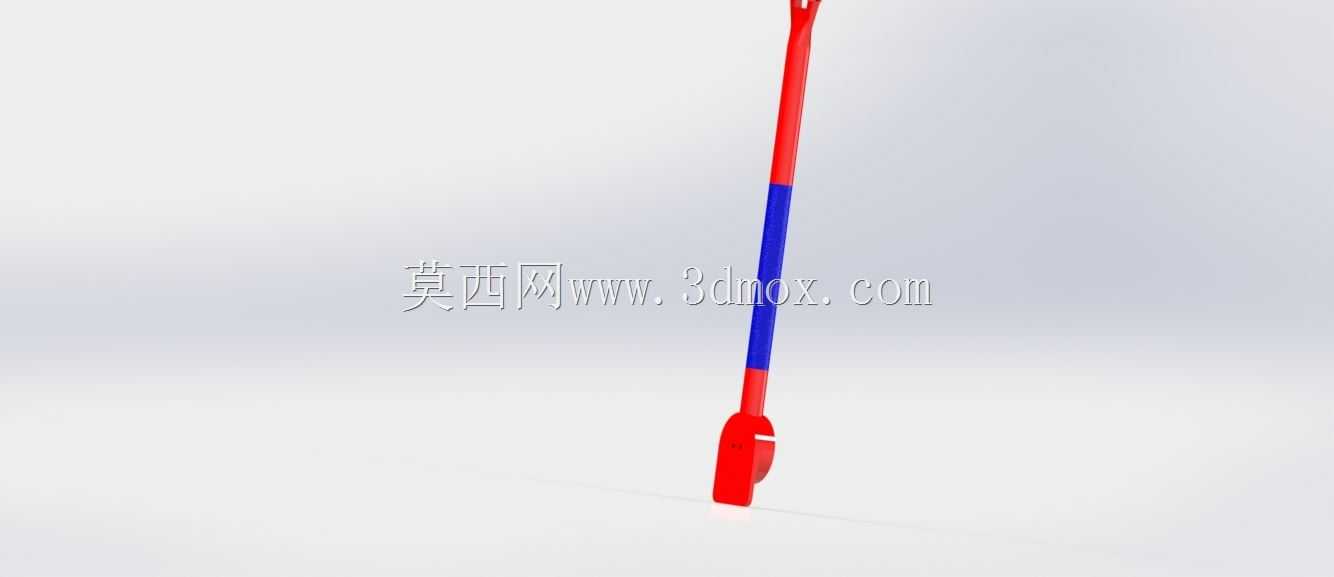

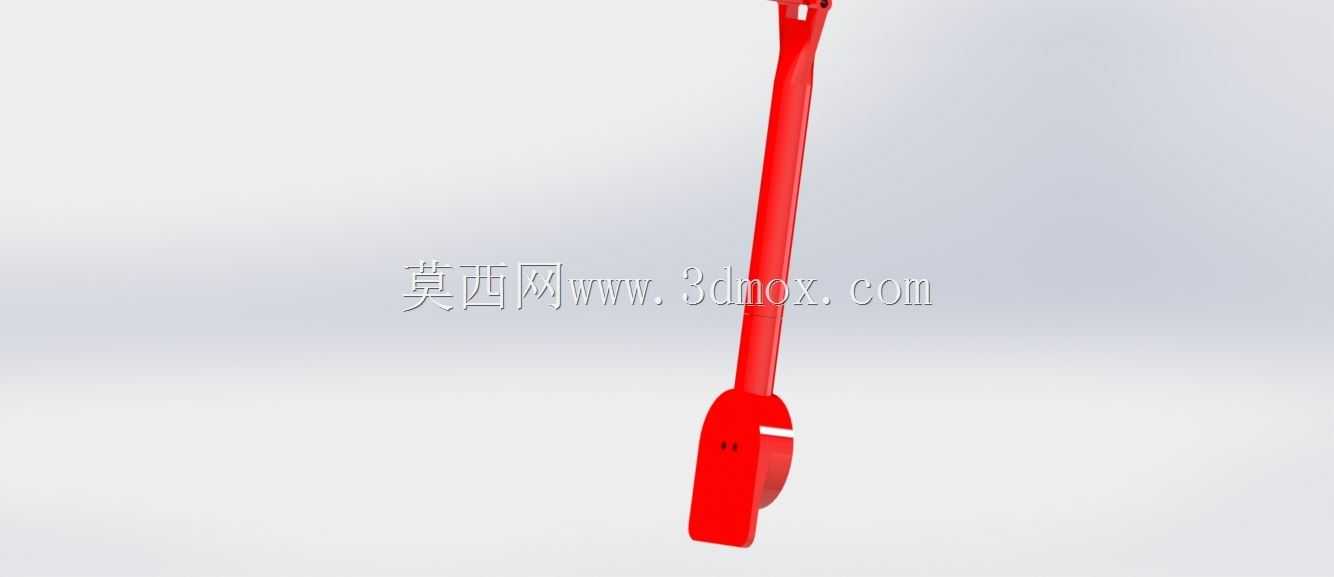

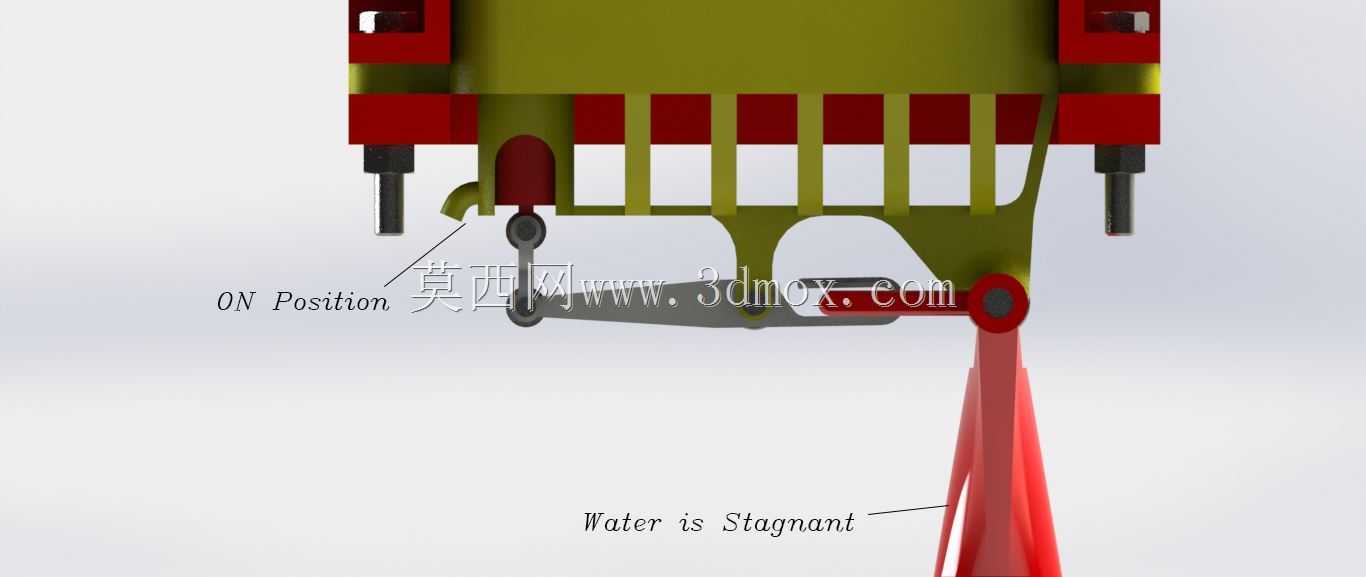

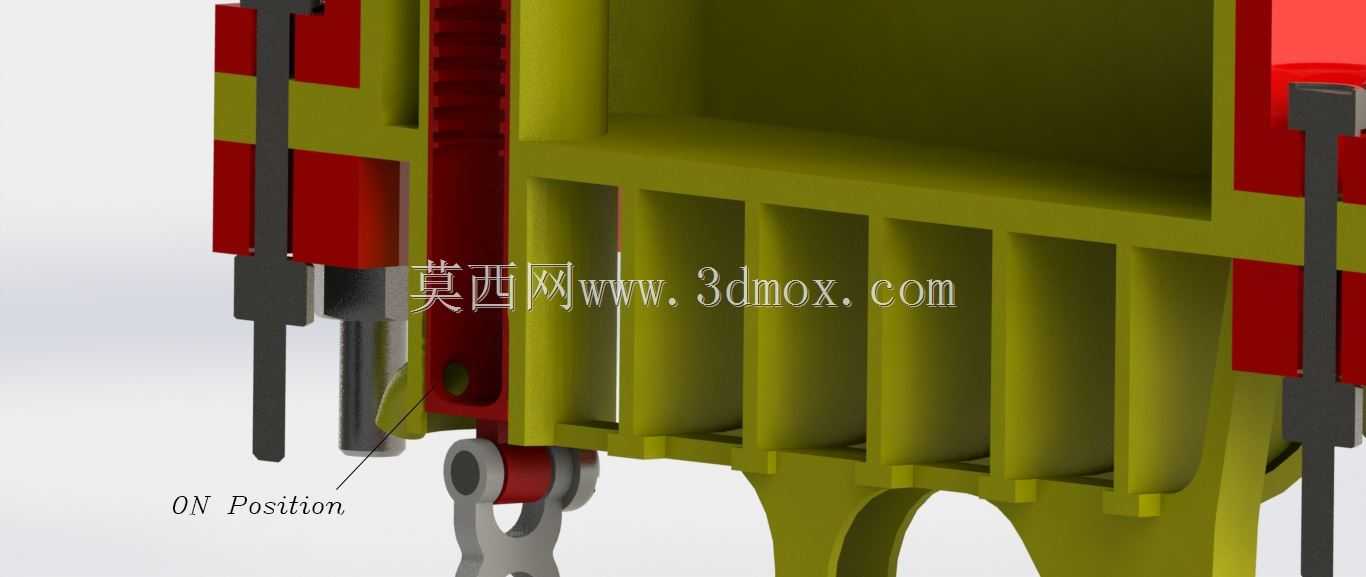

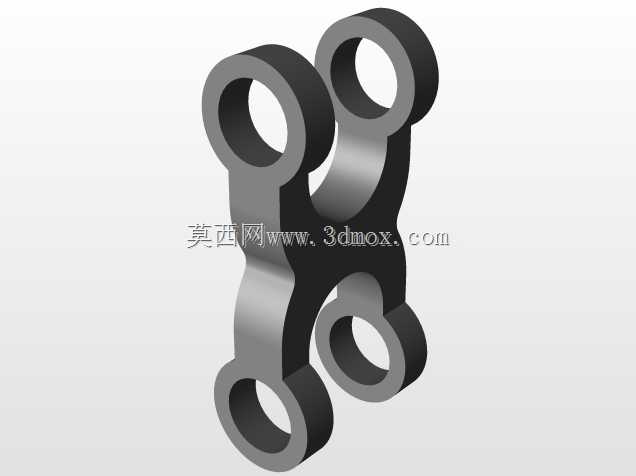

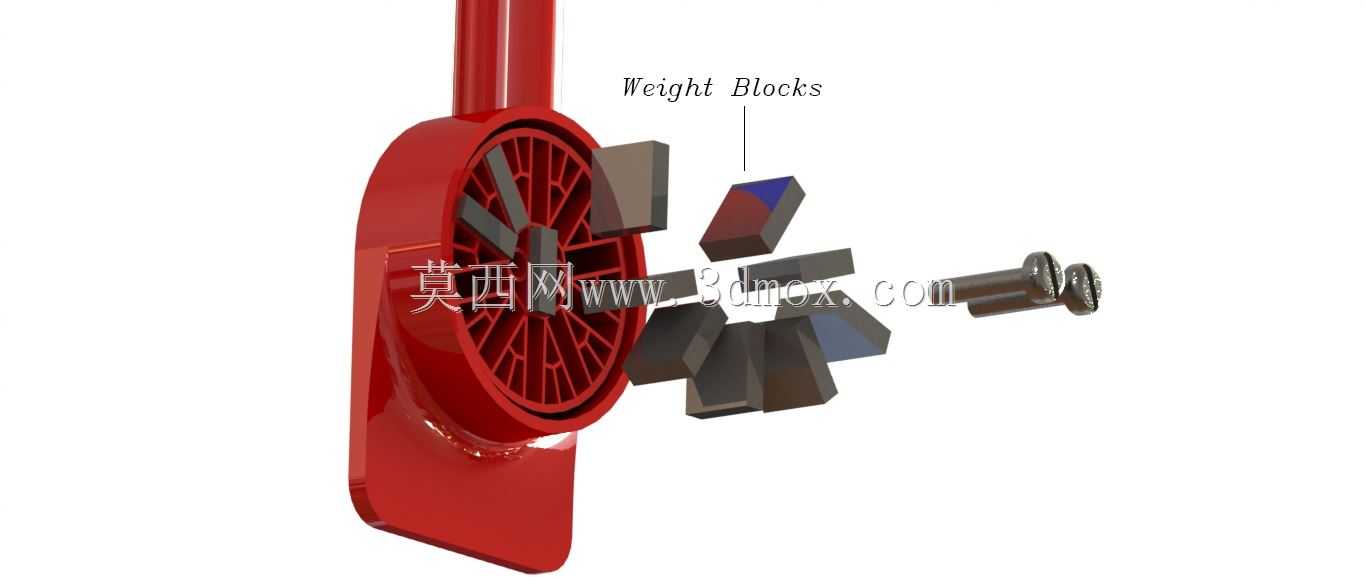

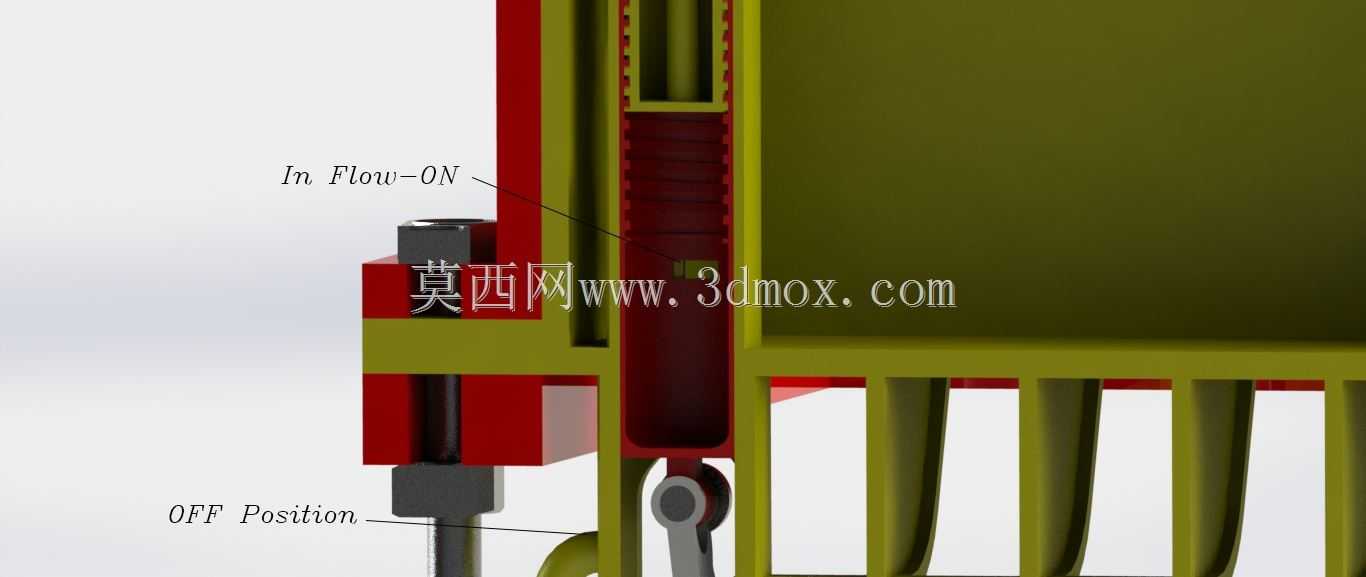

　　摆锤组件是整套装置的核心触发结构，摆杆采用分段式设计，可通过增减金属配重砝码调整摆锤的整体重量，以此适配不同排水流量的管路场景：对于排水量较大的主干排水支管，可增加配重块提升摆锤的触发阈值，避免小流量水流造成装置误触发、浪费药剂；对于排水量较小的阳台排水、空调冷凝水排水支管，可减少配重块降低触发灵敏度，保证管路内有滞水趋势时就能触发药剂释放。摆锤与上部阀芯采用刚性连杆联动，当排水管路内有持续水流流动时，水流冲击会推动摆锤向水流方向偏转，带动连杆向上推动气缸结构，将存储舱的阀芯顶至闭合位置，此时药剂出口被封堵，不会释放药剂；当排水停止、管路内水流停滞时，摆锤在重力作用下回归垂直下垂状态，带动连杆下移，阀芯随之打开，存储舱内的消杀介质通过出口的槽口结构缓慢流入排水管路的滞水区域，完成一次药剂释放动作。

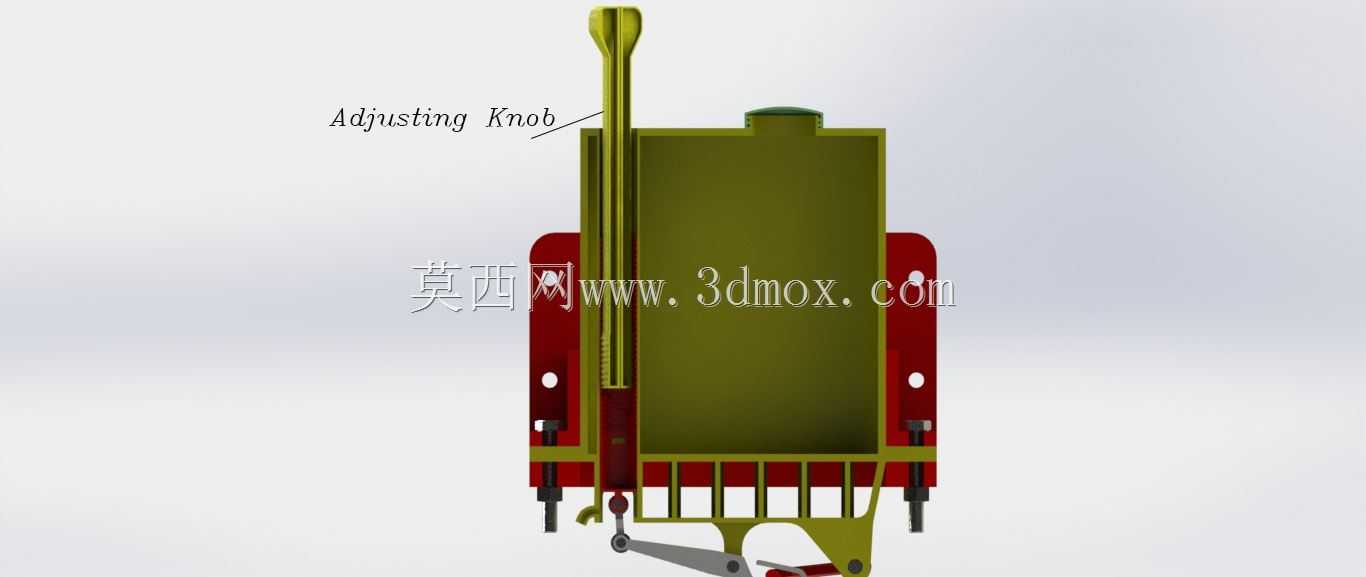

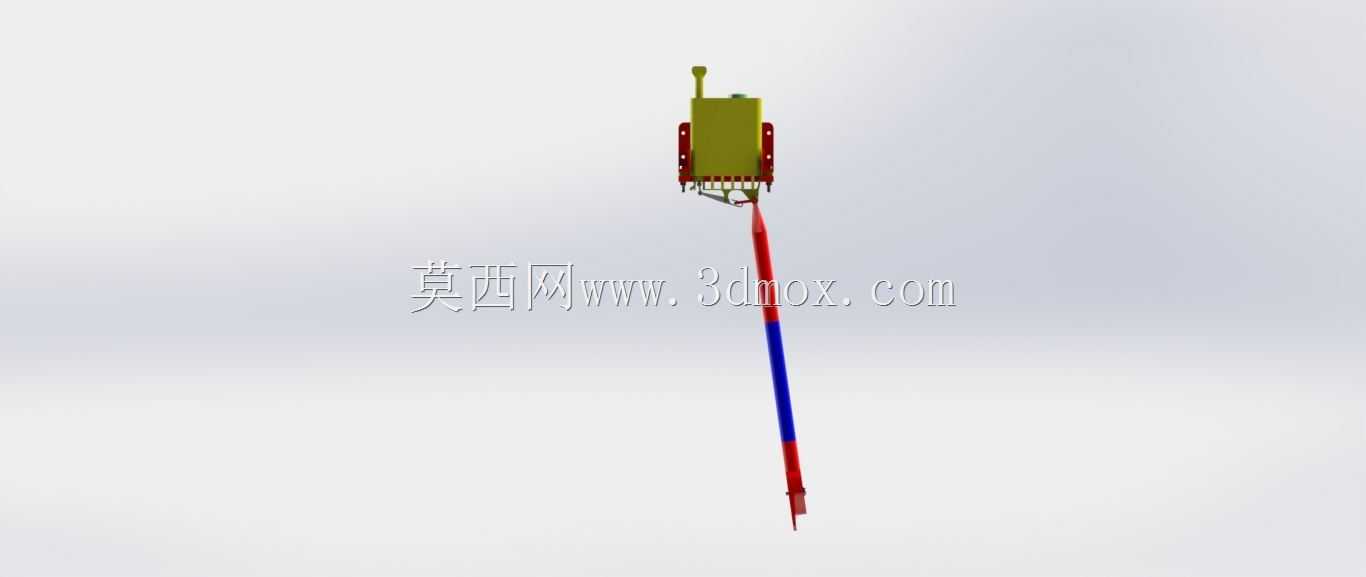

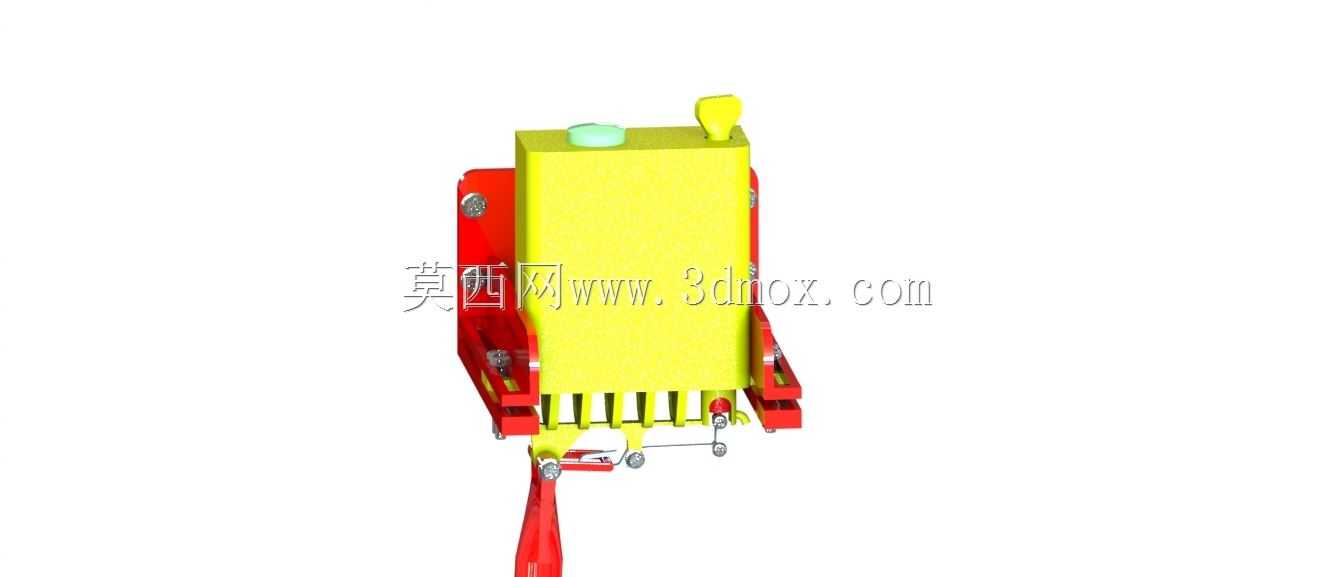

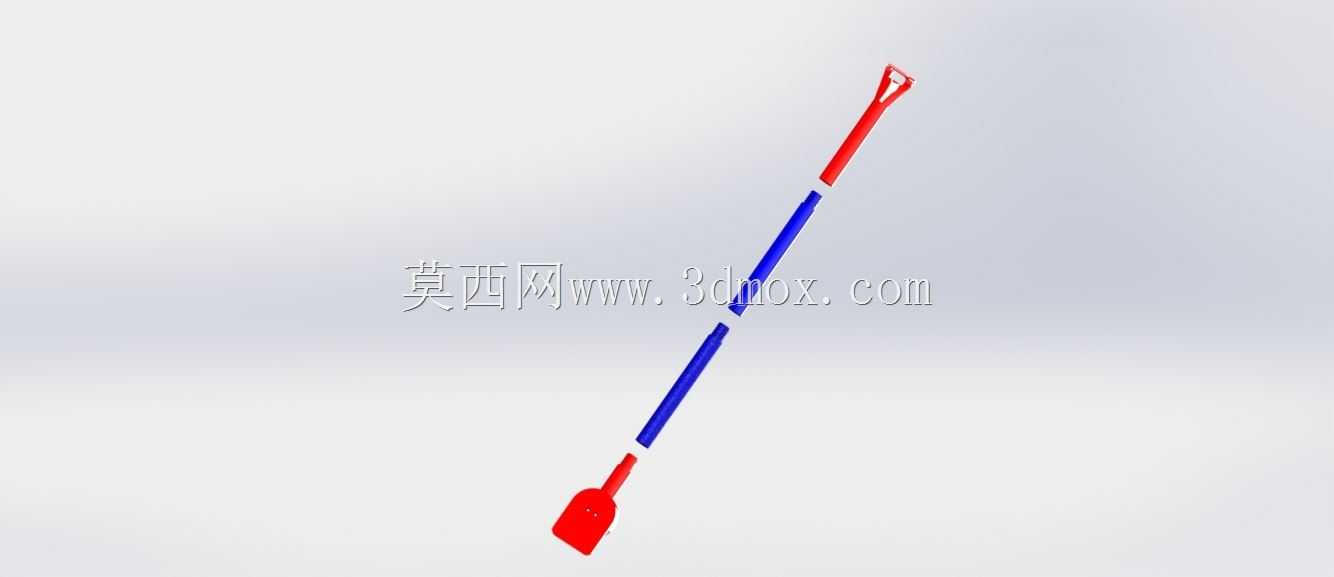

　　装置上部设置的流量调节旋钮，可通过改变阀芯出口的通流截面积，精准控制每次触发后的药剂释放量，运维人员可根据对应服务区域的蚊虫密度、管路滞水周期调整释放量，避免药剂过量投放造成水环境影响，也能延长单次加注药剂后的使用周期，减少运维补加药剂的频次。整套装置的外露结构采用分色设计，固定基座与存储舱外壳采用醒目的红黄配色，摆杆部分采用红蓝分段标识，既方便运维人员快速识别装置安装位置、检查工作状态，也能通过摆杆的颜色分段直观判断摆锤的伸入深度是否符合安装要求，降低现场安装调试的难度。

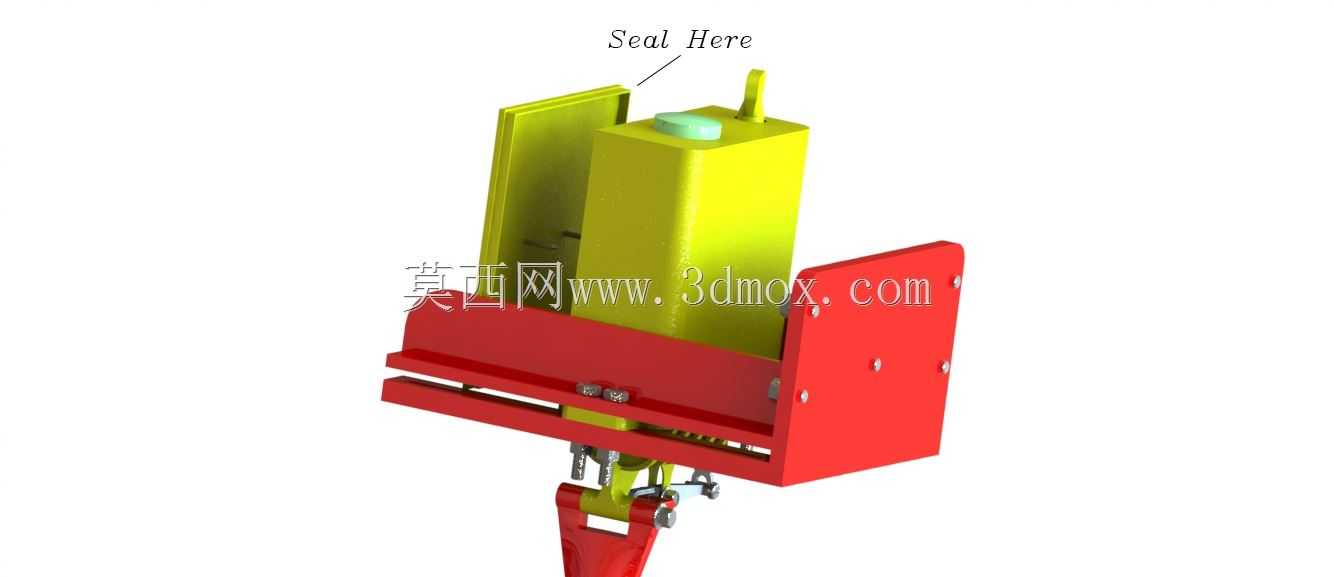

　　在实际安装边界上，整套装置的横向安装尺寸不超过150mm，纵向总长度可根据排水管壁的安装距离在300mm到500mm区间调整，不会占用过多的墙面安装空间，适配老旧小区排水改造、新建建筑排水配套等多类场景的安装条件。整套结构没有复杂的电子元件，所有运动部件均为机械接触式结构，耐潮湿、耐管路内的腐蚀环境，长期在排水管网周边的高湿度环境下工作也不会出现故障，运维过程中只需要定期检查药剂余量、补充消杀介质即可，不需要复杂的维护操作，相比电控类的消杀装置，大幅降低了长期运维的成本与故障概率。在结构优化过程中，针对摆锤的铰接转动部位做了间隙配合设计，避免长期接触污水产生的水垢、杂质卡滞转动结构，保证摆锤动作的灵活性；存储舱的密封结构采用耐油橡胶密封圈，既可以防止药剂挥发，也能避免外部雨水、污水渗入存储舱稀释药剂，保证消杀效果的稳定性。
