自行车车把适配式手机夹持固定装置

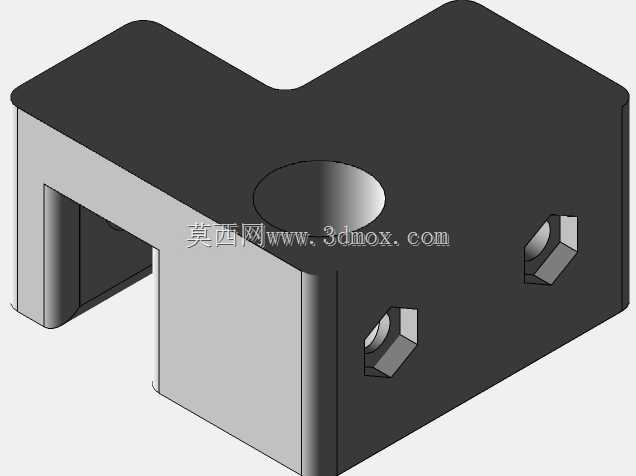

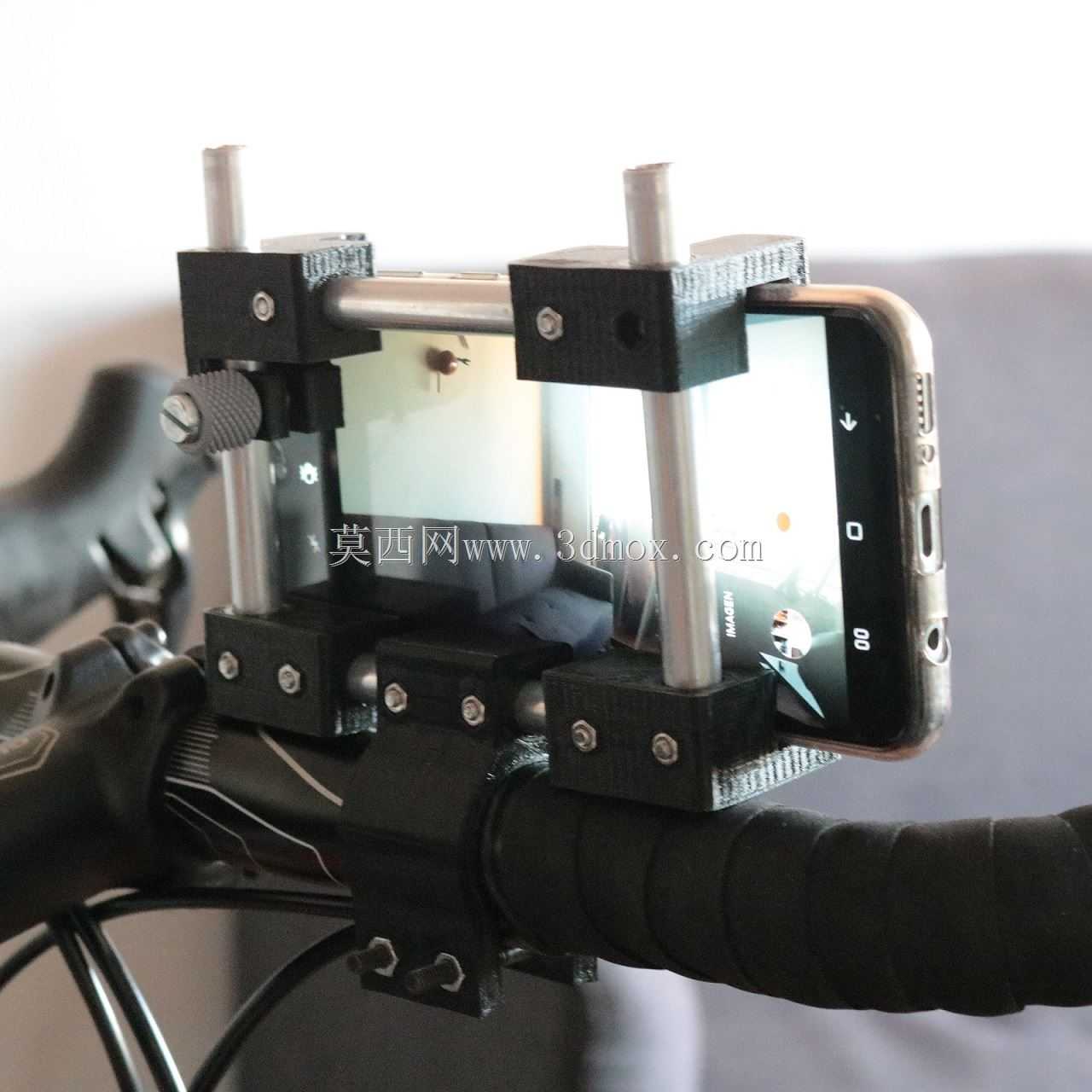

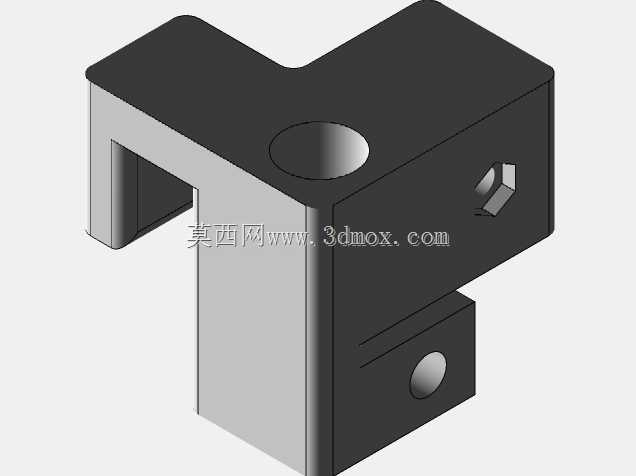

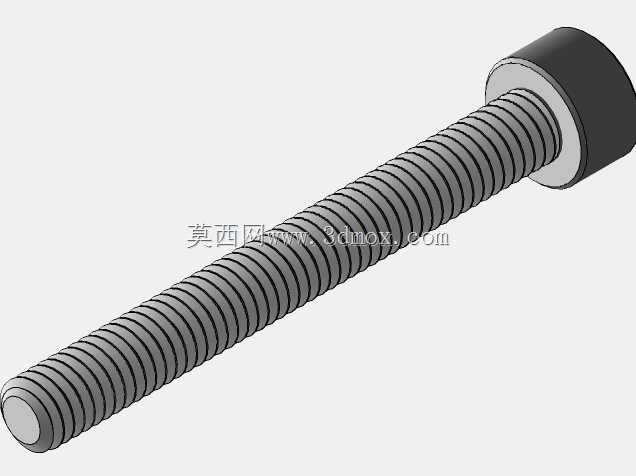

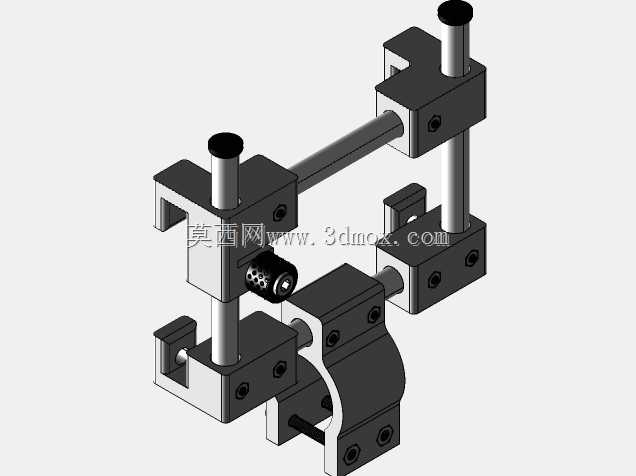

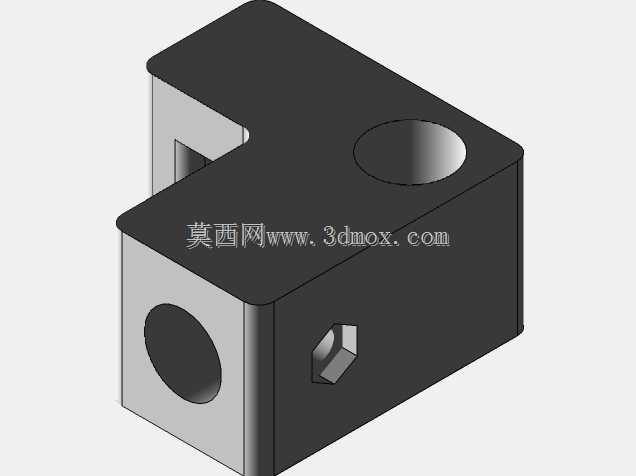

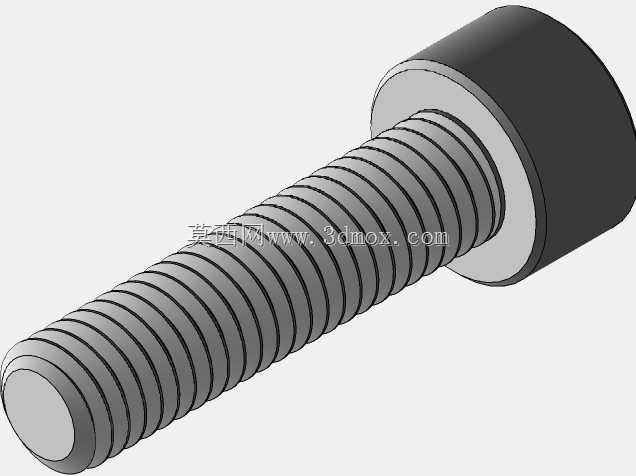

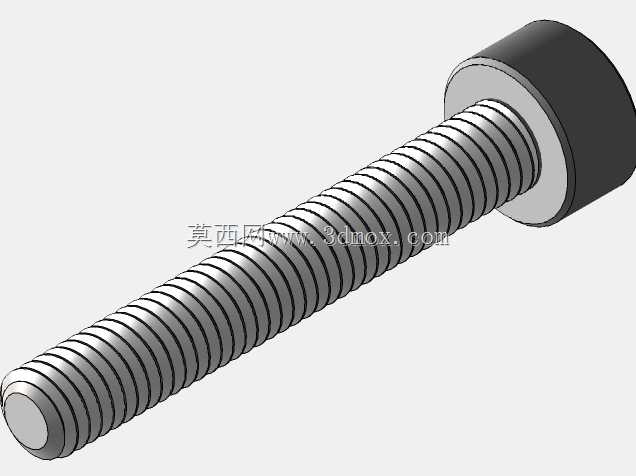

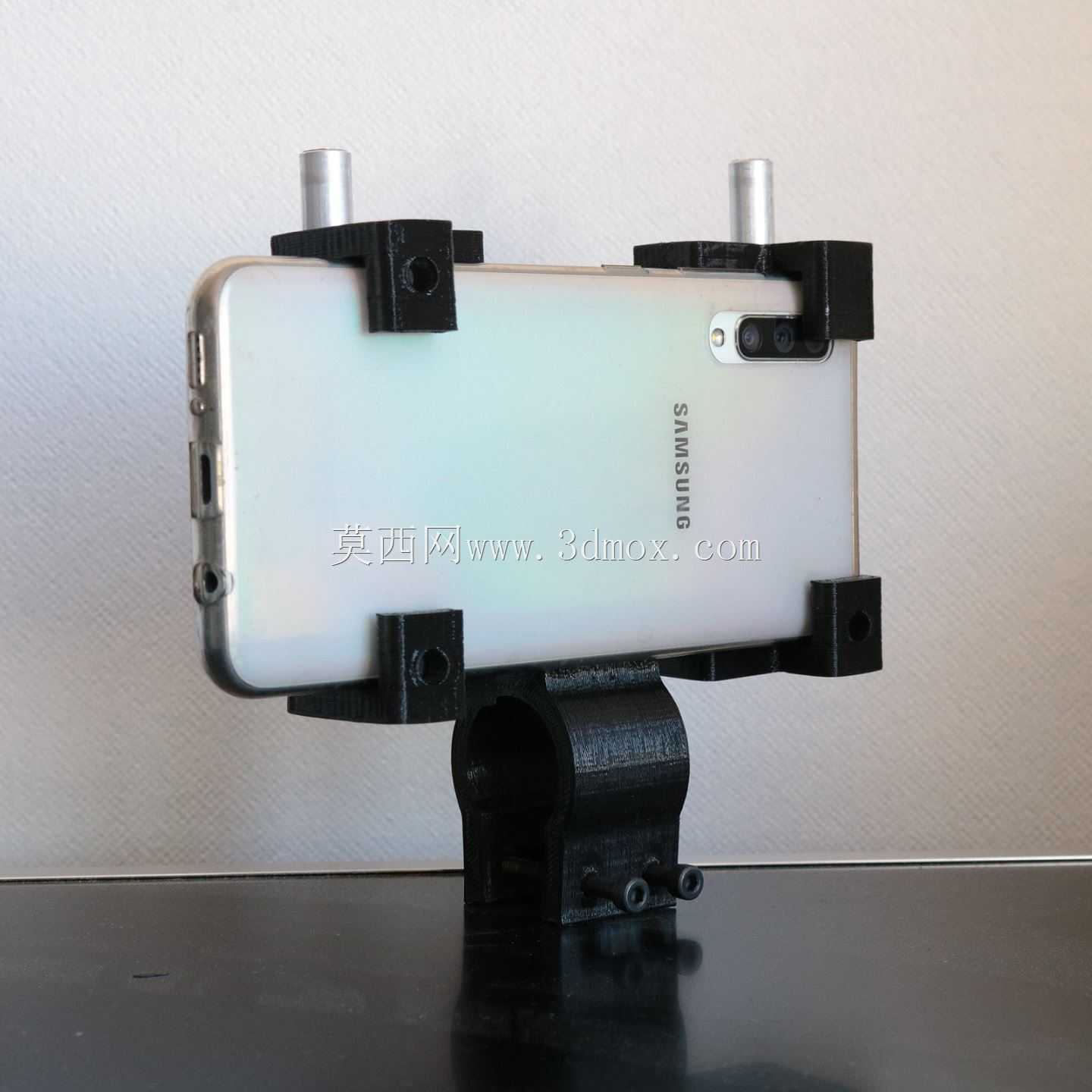

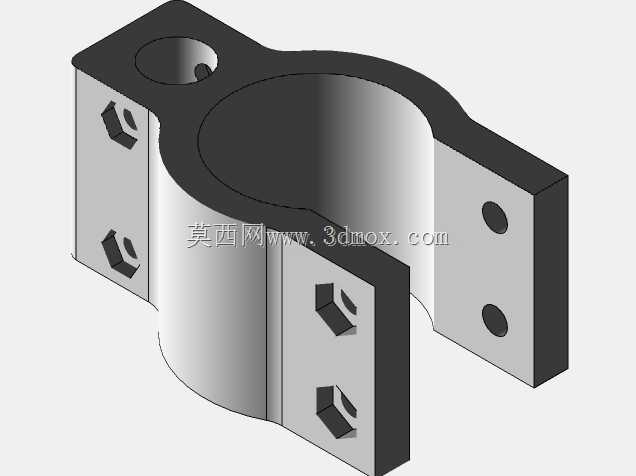

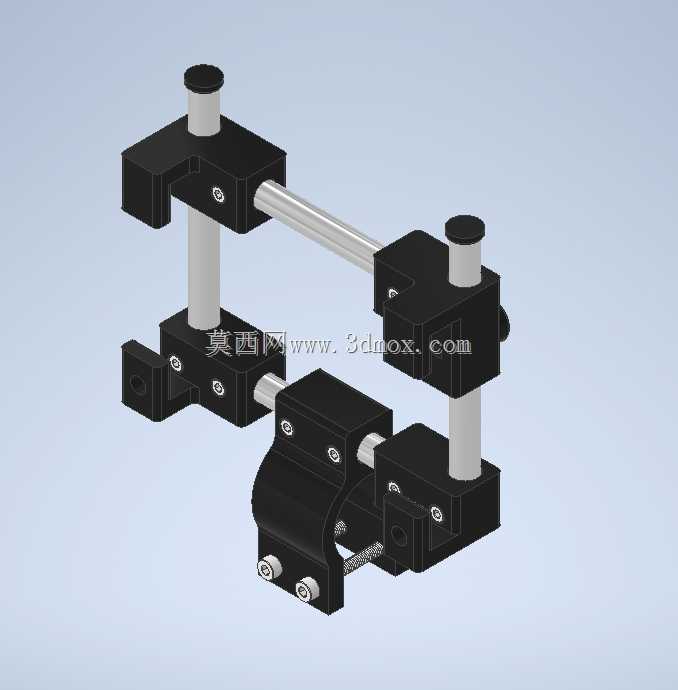

日常通勤、户外骑行过程中，骑行者往往需要查看导航、记录骑行数据，手持电子设备既违反骑行安全规范，也极易在颠簸路面出现设备滑落的情况，这款适配自行车车把安装的手机固定装置，正是针对骑行场景下的电子设备固定需求开发的实用结构。从结构组成来看，整套装置采用模块化拼接设计，核心支撑构件选用直径9.6毫米的铝管作为横向与纵向的连接骨架，铝管材质兼顾轻量化与结构刚性，既不会给车把增加过多额外负重，也能在长期户外颠簸受力下避免弯曲变形，适配多数常规尺寸智能手机的夹持宽度范围。夹持模块的设计充分考虑了不同车把管径的适配性，下方的抱箍式固定座采用圆弧贴合面设计，配合侧面的锁紧螺丝结构，能够稳定卡装在常规直径的自行车车把横管上，安装时无需额外改装原车部件，只需对齐安装位置拧紧螺丝即可完成固定，不会对车把表面的漆面造成过度挤压损伤。上下两组滑动夹持块通过铝管实现位置可调，夹持块内侧预留了柔性缓冲垫的安装位，实际使用时能够避免手机外壳被硬质结构刮花，同时增大接触摩擦力，在经过颠簸路面、减速带时也不会出现手机移位滑脱的问题。顶部的旋钮锁紧结构是整套装置的操作核心，调整好手机放置的空间尺寸后，只需旋转顶部的塑料旋钮，即可带动内部的顶紧结构抵靠在铝管外壁，实现夹持位置的锁止，操作时无需额外工具，骑行者戴薄款骑行手套也能顺利完成松紧调节。设计过程中充分考虑了户外使用的环境特性，所有金属连接件均做了防锈处理，塑料构件选用耐候性较好的工程塑料材质，长期暴露在日晒、雨淋的户外环境下也不会出现快速老化脆裂的问题。整套结构的安装边界控制合理，固定在车把上之后，横向突出尺寸不会超过车把两端的握把位置，纵向高度也不会遮挡骑行者的前方视线，同时预留了充电线材的走线空间，长途骑行时可以连接充电宝为手机持续供电，不会出现线材被夹持结构挤压破损的情况。从受力角度分析，整套装置的受力路径经过优化，车把固定座承受整体的载荷，通过铝管将力均匀传递到各个夹持点位，不会出现单点受力过大导致的结构断裂问题，旋钮锁紧的顶紧力经过测算，既能够保证锁止后不会出现滑动，也不会因为顶紧力过大导致铝管表面出现压痕变形。实际使用时，只需先将下方抱箍固定在车把合适位置，调整上下夹持块的间距适配手机的尺寸，放入手机后拧紧两侧的旋钮即可完成固定，拆卸手机时也只需松开一侧旋钮就能快速取出设备，操作逻辑简单，没有复杂的解锁步骤，适配日常通勤、周末短途骑行、长途骑行等多种场景的使用需求。结构上没有多余的冗余设计，每个构件都承担对应的功能，没有为了外观增加不必要的装饰性结构，整体风格偏向实用化，加工难度较低，各个塑料构件可以通过注塑工艺批量生产，铝管可以直接选用标准规格的型材切割加工，整体生产成本可控，适合作为自行车配套配件进行量产推广。针对不同用户的使用习惯，夹持结构还支持横竖屏角度的调整，松开对应位置的锁紧旋钮后，可以旋转夹持模块调整手机的摆放角度，调整到合适的观看视角后重新锁紧即可，满足不同用户查看导航、记录骑行数据时的视角需求。
