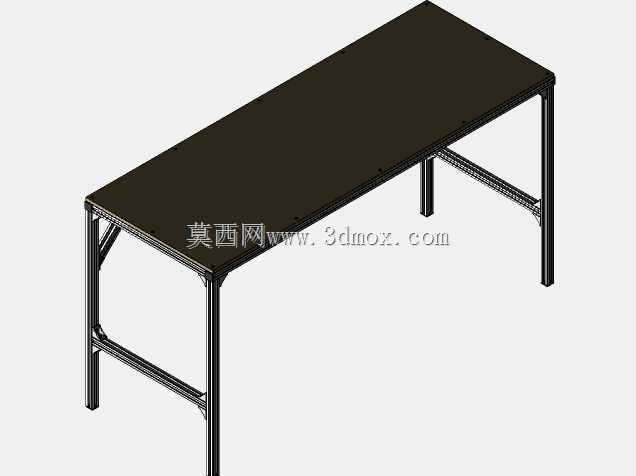

铝型材框架T形槽作业工作台结构

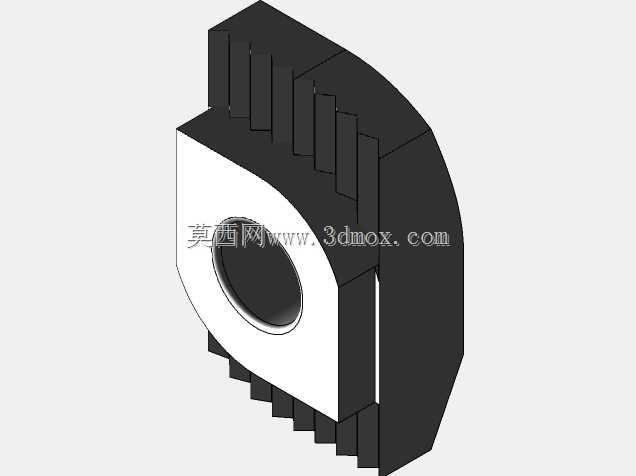

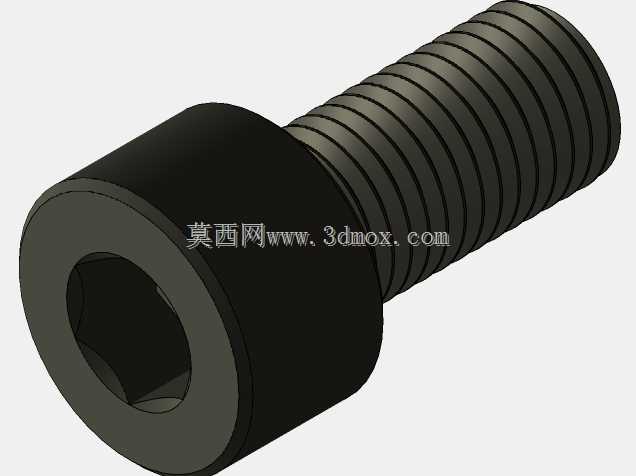

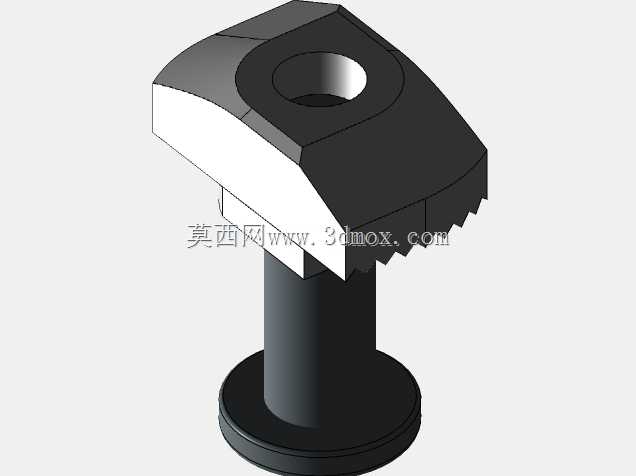

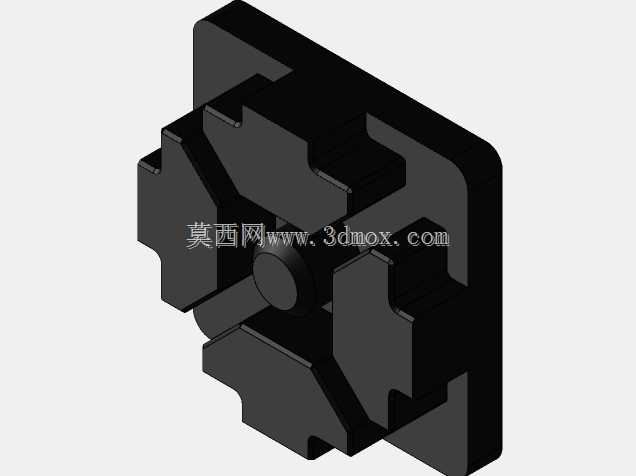

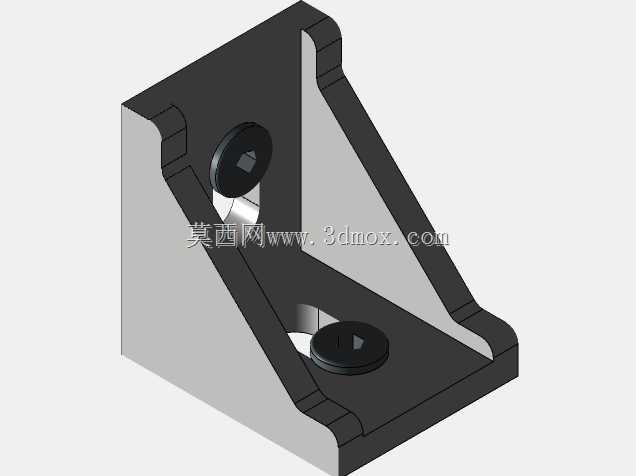

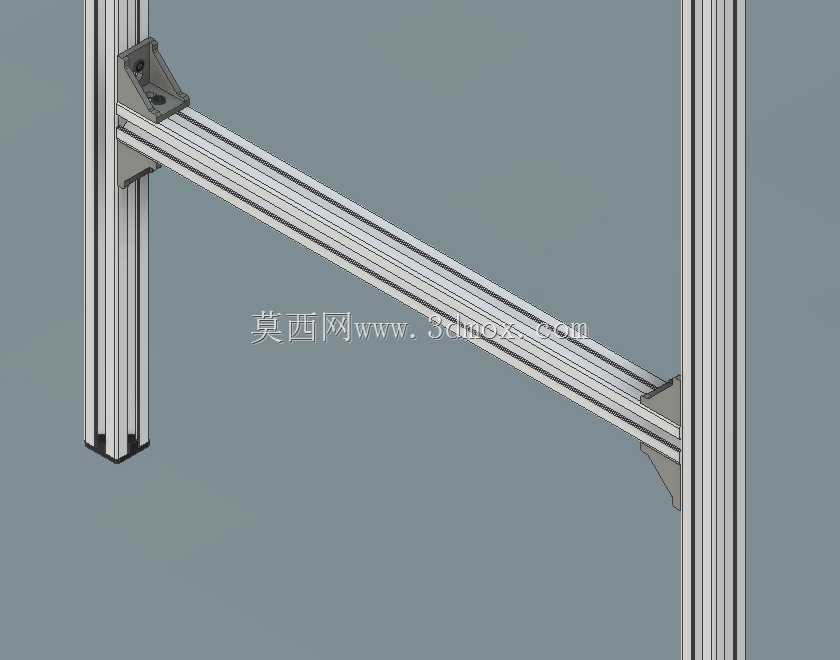

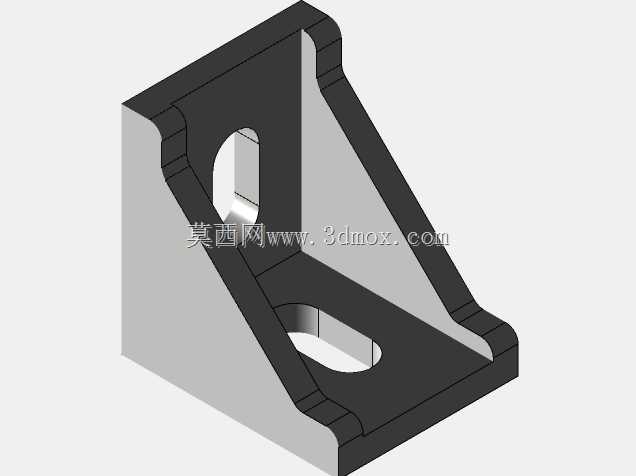

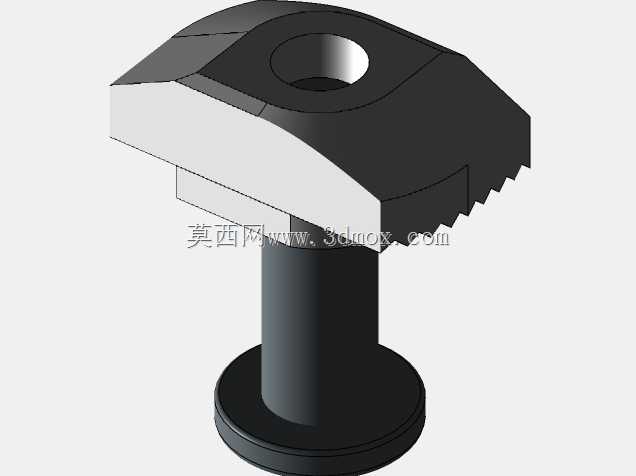

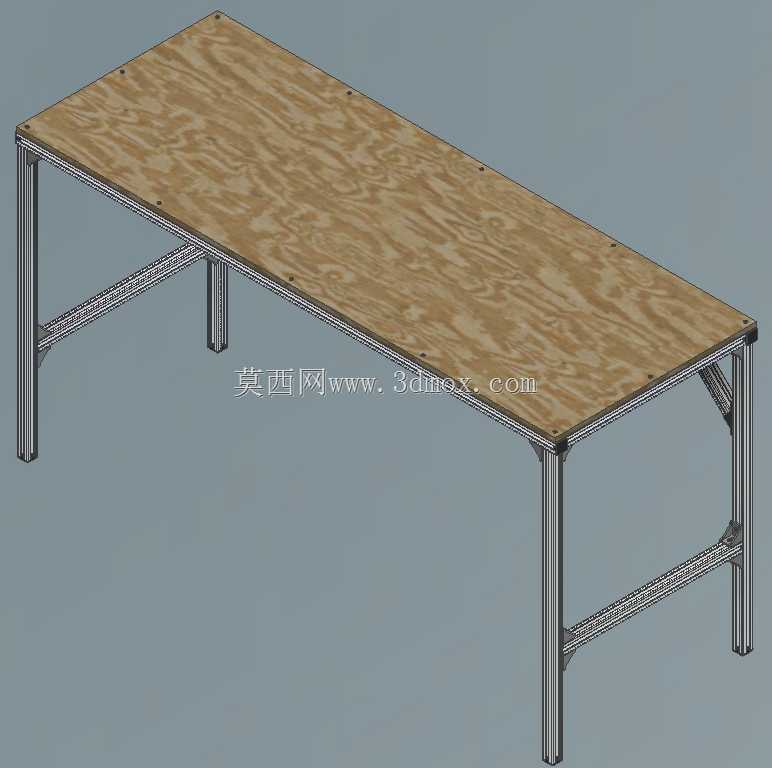

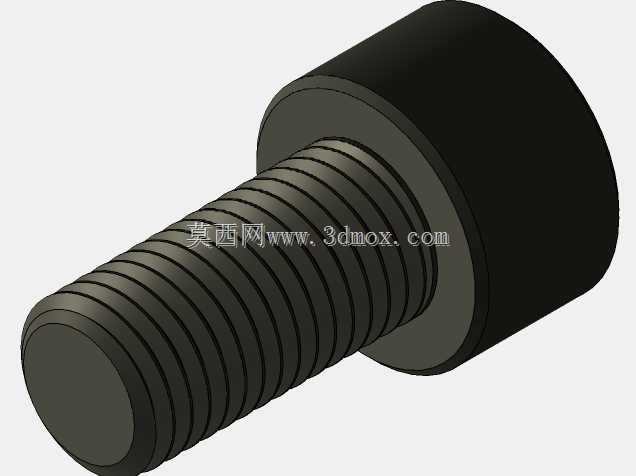

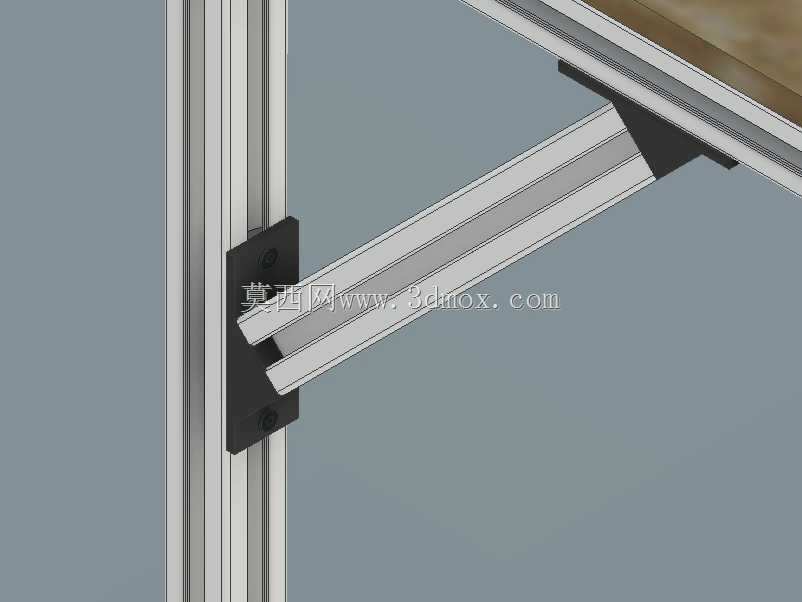

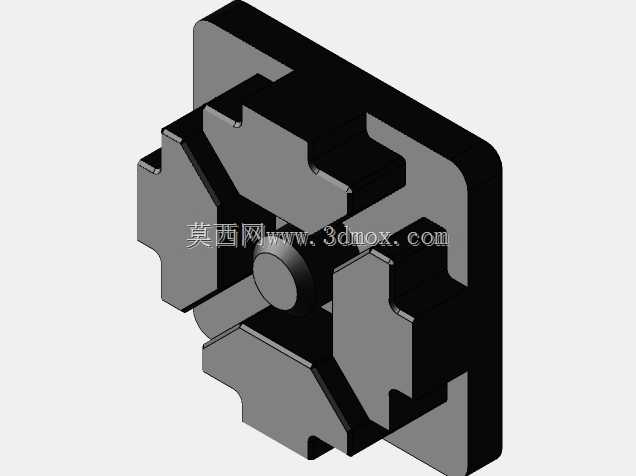

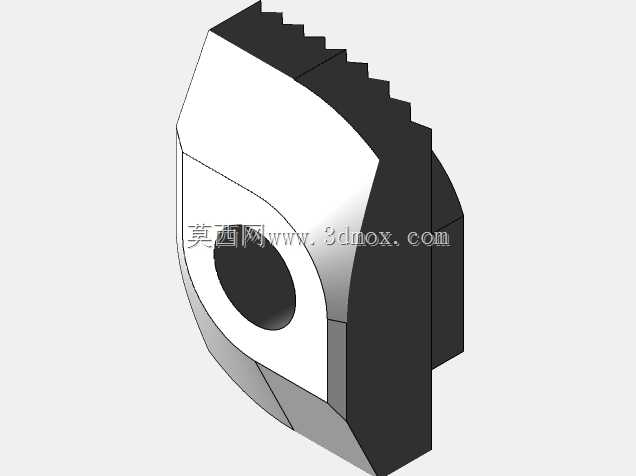

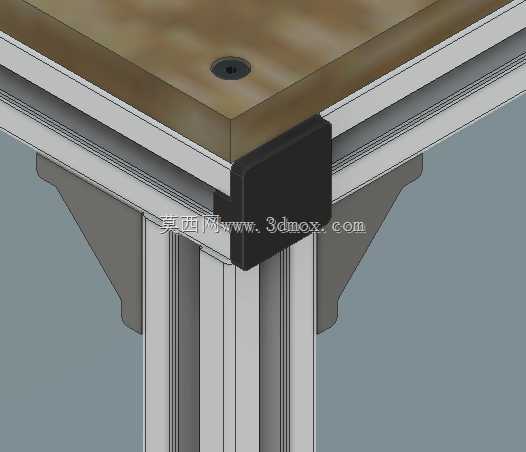

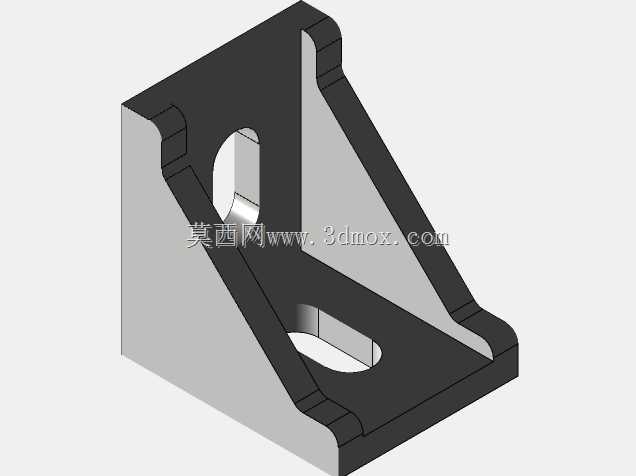

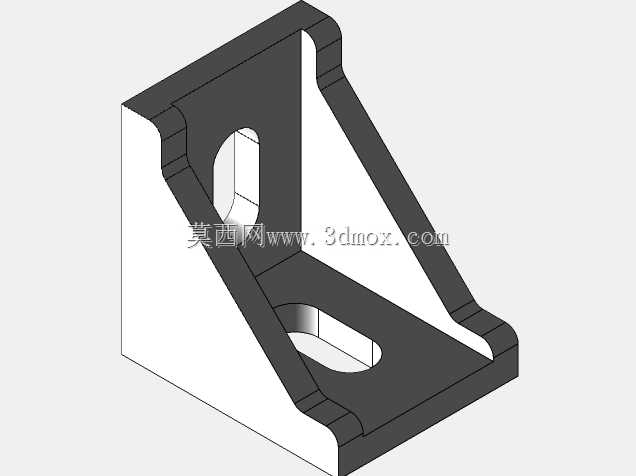

在车间零散加工、工位物料暂存、轻型装配作业的场景里，这类T形槽结构的工作台适配性极强，不同于厚重的铸铁焊接平台，它的框架采用标准工业铝型材搭建，自重更轻，拆装调整的灵活度更高，适合小批量多品种的生产工位快速布局调整。台面板选用多层胶合板材质，表面做了耐磨封边处理，相比密度板材质抗冲击性更好，日常放置工装夹具、加工半成品、手动工具时，不会因为局部磕碰出现表层掉渣凹陷的问题，同时木质面板的减震属性，也能降低小型零件装配时的磕碰划伤概率。整个框架的连接节点全部依托铝型材自带的T形槽完成，不需要在型材表面额外打孔焊接，组装时只需要将配套的T型螺栓顺着槽道滑入对应位置，锁紧角件连接块就能完成固定，后期如果需要调整台面高度、加装侧挂工具架、底部置物层，只需要松开对应螺栓调整位置即可，不需要破坏原有框架结构。台面的边缘位置预留了连续的T形槽安装位，日常使用时可以快速加装定位挡块、快速夹钳、小型台钳、气动管路固定座，不管是做小型零件的钻孔定位、组件压装，还是工件的尺寸检测，都能根据当天的作业内容快速调整装夹位置，不需要在台面上反复打孔攻丝，能有效保护台面的平整度。这款工作台的外形尺寸控制在1.5米长、0.56米宽、0.77米高，这个尺寸刚好匹配单人作业的操作半径，操作人员站在台面前，手臂自然伸展就能覆盖整个台面的操作区域，不会出现台面过宽够不到远端物料的问题，0.77米的高度适配多数成年人站立作业的舒适高度，长时间操作不容易产生腰部疲劳。框架的支腿采用同系列铝型材，底部可以选配可调脚杯或者万向脚轮，安装脚杯时可以通过螺纹调整高度，适配地面不平整的车间环境，保证台面始终处于水平状态，避免台面上的精密量具、小型工件出现滑动偏移；如果需要经常调整工位布局，更换成带刹车的万向脚轮后，单人就能推动整个工作台移位，不需要拆解后重新组装。框架的横向支撑梁布置在台面下方15厘米的位置，既可以对台面板形成均匀的支撑，避免台面板长期承重出现中部下凹变形，也可以在支撑梁上加装置物板，放置不常用的工具、加工辅料，充分利用台面下方的空间。部分连接配件可以采用3D打印的非标件制作，比如槽道的端盖、线缆固定卡扣、小型零件收纳挂座，这类非受力件不需要额外开模加工，直接通过3D打印制作就能快速适配安装，进一步降低定制改造成本。在实际使用场景中，这类工作台既可以作为金工车间的轻型钳工台，用来完成小型零件的去毛刺、组装、检测作业，也可以放在3D打印工作室作为后处理工作台，用来完成模型的支撑去除、打磨、上色作业，还能在电子装配车间作为防静电改造的基础台架，只要在台面上铺设防静电胶皮，接地后就能满足电子元器件装配的防静电要求。设计时没有采用复杂的一体化焊接结构，全部采用标准件拼装的思路，所有铝型材、连接角件、螺栓都是工业领域的通用标准件，后期维护更换配件时不需要找原厂定制，本地的五金机电市场就能买到同规格的替换件，长期使用的维护成本极低。台面板和铝型材框架的连接，也是通过T形槽内的滑块螺母配合沉头螺丝固定，螺丝全部隐藏在槽道内部，台面表面没有突出的螺丝头，不会刮伤放置的工件，也不会妨碍工件在台面上的滑动移位。框架的侧面预留的T形槽还可以扩展安装照明支架、物料盒挂条、气源处理三联件，根据不同行业的使用需求做模块化扩展，不需要对主体结构做二次加工。相比传统的实木工作台、角钢焊接工作台，这种T形槽铝型材框架的工作台，不会出现长期使用后焊接处开裂、木材变形开裂、表面掉漆生锈的问题，铝型材表面的阳极氧化层耐油污耐腐蚀，日常清理只需要用抹布擦拭就能保持整洁，适合车间多油污多粉尘的使用环境。在安装边界上，这款工作台的支腿外轮廓尺寸比台面单边小2厘米，贴墙放置时不会出现支腿顶到墙、台面和墙面留缝隙的问题，多个工作台并排拼接时，支腿之间不会出现干涉，可以紧密拼接成更长的流水线作业台，适配不同规模的作业场地布局。
