剪叉式手动垂直升降调节工作台

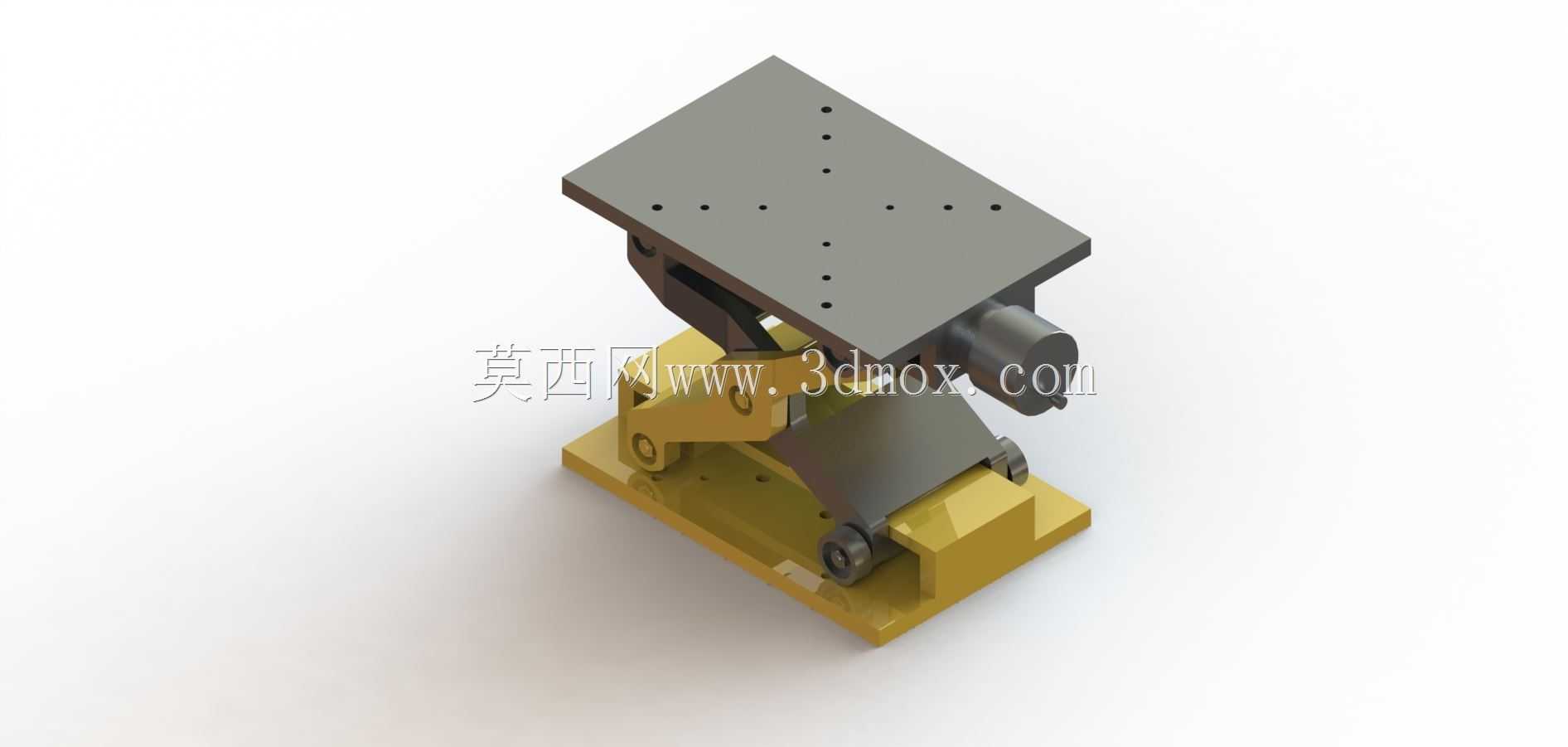

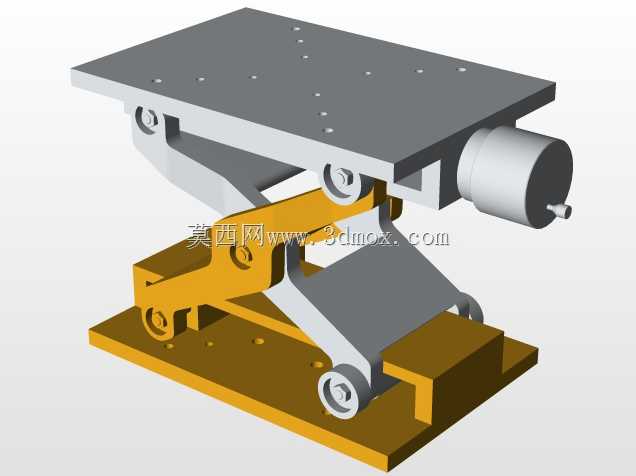

在精密装配、光学实验、小型工件检测这类对作业面高度有微调需求的场景里，这类剪叉结构的垂直升降台是很常用的工装部件，不同于大负载的液压升降设备，这款小型升降台主打小行程内的高精度高度调整，底座和顶面平台都做了安装孔位设计，能够直接固定在光学平台、设备机架或者检验工作台上，不需要额外做复杂的转接支架。从结构设计来看，它采用的是单组剪叉臂的传动方案，侧方的调节旋钮连接内部的丝杆传动副，转动旋钮的时候，丝杆会带动剪叉臂的铰接点产生相对位移，从而推动顶面平台做垂直方向的升降动作，这种结构的优势在于升降过程中顶面始终保持水平状态，不会出现偏摆或者倾斜，而且丝杆传动具备自锁特性，调整到目标高度后不需要额外的锁止结构就能保持位置稳定，不会因为负载压力出现回落。顶面平台上加工了阵列分布的螺纹安装孔，孔位按照标准间距排布，既可以直接装夹小型工件、检测探头，也能固定工装夹具、光学调整架之类的配件，不需要用户再自行打孔攻丝，适配性很强。底座部分同样预留了沉头安装孔，安装的时候可以通过内六角螺丝把整个升降台锁死在基准面上，避免调整过程中整体移位，底座和剪叉臂的铰接位置都做了衬套设计，长期反复调节也不会出现铰接点磨损松旷的问题，能长期保持调节的顺滑度和精度。实际使用的时候，这类升降台的调节行程一般在几十毫米范围，足够覆盖不同作业场景下的高度差补偿需求，比如在视觉检测工位上，相机焦距固定的情况下，通过升降台调整工件的高度就能快速找到清晰的成像面，比调整相机支架的效率高很多；在小型零件装配的时候，也可以通过升降台把工件抬升到适合操作人员作业的高度，减少长时间弯腰或者抬手的疲劳感。设计这类结构的时候，首先要保证剪叉臂的两侧铰接点同轴度，否则升降过程中会出现卡滞，甚至因为受力不均导致平台倾斜，所以建模的时候铰接孔的位置公差要严格控制，丝杆的轴线要和剪叉臂的运动平面保持平行，避免调节的时候出现丝杆别劲的情况。平台和底座的平面度也有相应要求，尤其是顶面如果用来固定精密检测元件的话，平面度误差过大会直接影响检测精度，所以板材加工的时候要做铣平处理。另外考虑到手动调节的手感，丝杆的导程不能选太大，导程过大的话稍微转动旋钮平台就会移动很大距离，很难做到微米级的微调，导程过小的话调节全程需要转动太多圈，效率太低，一般选1mm到2mm导程的细牙丝杆比较合适，兼顾调节精度和效率。这款升降台的整体外形尺寸比较紧凑，不会占用太多安装空间，不管是集成到小型自动化设备里作为高度补偿模块，还是单独放在检验桌上作为辅助工装都很合适，剪叉臂的材质选用高强度铝合金或者冷轧钢，表面做氧化或者喷塑处理，既保证结构强度，又能避免长期使用生锈，调节旋钮做了滚花处理，手上沾有少量油污的时候也能顺利转动，不会打滑。在负载能力方面，这类小型手动升降台一般可以承载几公斤到十几公斤的重量，足够应对绝大多数小型工件、光学元件、检测探头的安装需求，不需要担心负载过大导致结构变形。安装的时候需要注意，底座的固定螺丝不能超出底座的下表面，否则会导致升降台放置不平稳，影响水平精度，顶面安装配件的时候，拧入螺纹孔的螺丝长度也要控制，不能穿透平台顶面，否则会在平台降到最低位置的时候和下方的剪叉结构发生干涉，损坏零部件。日常维护也比较简单，定期在铰接点和丝杆位置涂抹少量润滑脂，就能长期保持调节的顺滑，不需要做复杂的保养。
