便携可折叠笔记本电脑支撑托架结构

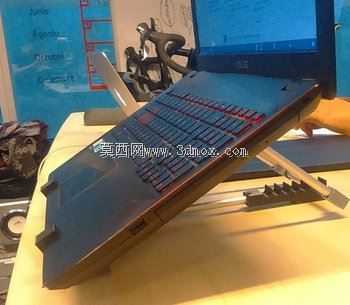

日常办公场景中，不少从业者会遇到笔记本电脑放置高度不适、长时间低头操作引发颈椎劳损的问题，同时外出携带电脑时，常规支架要么体积过大难以收纳，要么承重不足容易晃动，这款可折叠的个人电脑支撑结构，正是针对这类实际使用痛点完成的结构设计。从实际使用场景来看，该支架既可以放置在固定工位的办公桌面上，将笔记本电脑抬升到符合人体工学的视线高度，减少颈部前倾的角度，也能在外出差旅、临时办公的场景下快速展开使用，折叠后整体形态扁平，能够轻松塞进电脑包的隔层中，不会额外占用过多收纳空间。

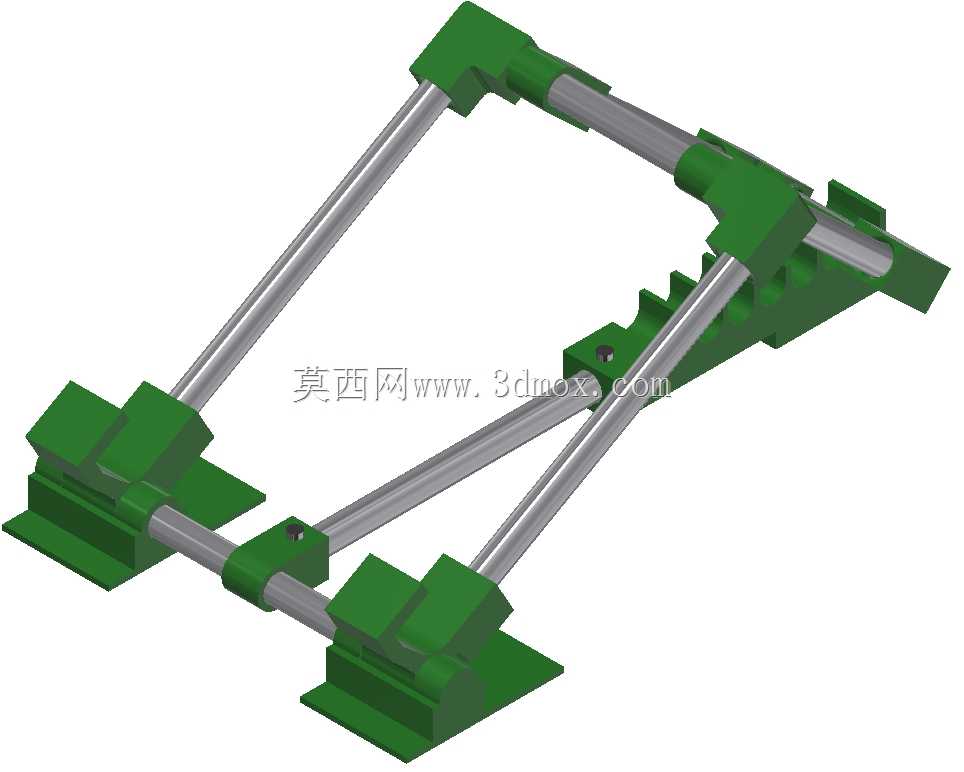

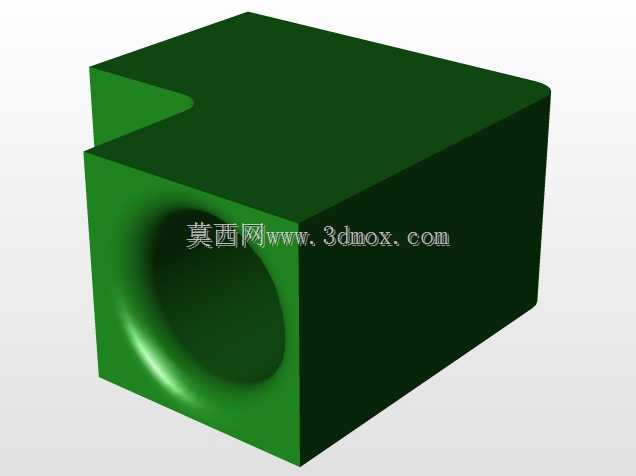

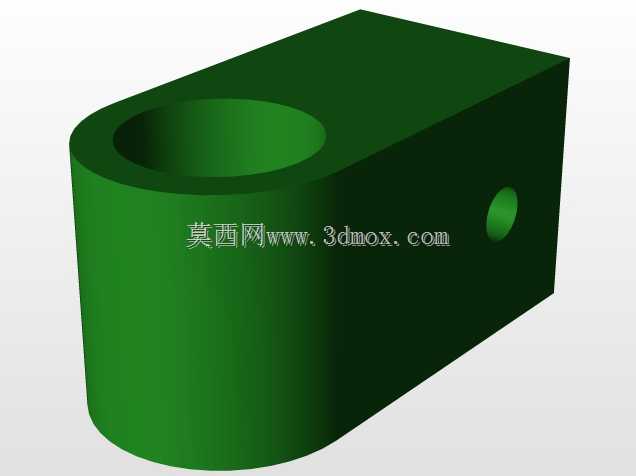

结构设计上，这款支架采用了标准直径9.7毫米的铝管作为主要承力杆件，铝管本身的比强度较高，自重较轻同时具备足够的抗弯曲能力，能够承载常规14到16英寸笔记本电脑的重量，不会出现中部塌陷的问题。和铝管配合的连接、支撑构件均采用3D打印工艺制作，这类构件不需要开模，能够根据铝管的配合公差做精准的尺寸适配，构件上预留的铝管安装孔和铝管采用小间隙配合，既保证组装时能够顺利穿入，又不会因为间隙过大导致支架展开后出现松垮晃动的情况。支架的支撑脚底部做了加宽的平面设计，接触桌面时能够增大受力面积，放置在光滑的玻璃桌面或者木质桌面上都不会轻易滑移，同时支撑脚的接触端面可以粘贴防滑胶垫，进一步提升放置的稳定性。

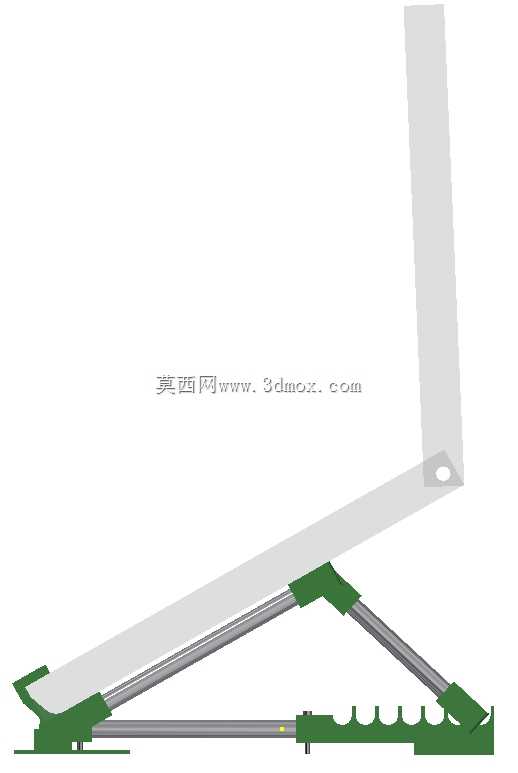

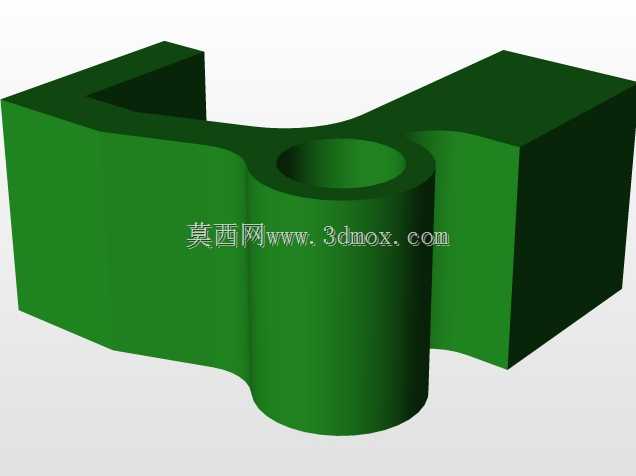

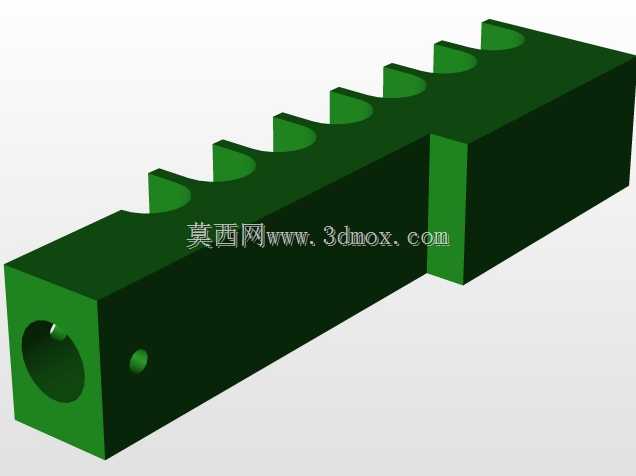

折叠功能的实现依托于杆件之间的转动连接结构，不需要额外的锁止扣件，依靠杆件转动到工作位置后的结构限位即可实现承重状态的锁止，展开操作只需要将两侧的支撑构件转动到预设角度即可完成，整个展开过程不需要额外工具，单手即可操作，折叠时只需要反向转动构件，就能让所有杆件收拢到同一平面，整体收纳厚度仅为几个构件的叠加厚度，便携性表现突出。构件上和笔记本电脑接触的支撑托位做了阶梯式的挡边设计，能够适配不同厚度的笔记本电脑底部，托位边缘做了圆角过渡处理，不会刮伤笔记本电脑的金属或者塑料外壳，同时托位的接触位置可以粘贴柔性防滑垫，避免电脑放置后出现滑落的情况。

从安装边界来看，这款支架展开后的横向支撑跨度能够覆盖常规笔记本电脑的底部宽度，前后方向的支撑深度可以根据电脑的尺寸做小范围的适配调整，铝管的长度可以根据实际使用需求做裁切调整，对应的3D打印构件不需要修改核心结构，只需要调整安装孔的深度即可适配不同长度的铝管，具备一定的定制化调整空间。实际使用中，支架抬升笔记本电脑后，底部会留出足够的通风间隙，能够帮助笔记本电脑底部进风，提升散热效率，避免因为桌面遮挡进风口导致的电脑过热降频问题。

设计过程中，优先考虑了结构的易组装性，所有构件和铝管的组装不需要额外的粘接剂或者紧固件，依靠配合公差即可实现稳定连接，用户拿到打印好的构件和裁切好的铝管后，只需要按照结构逻辑将铝管穿入对应的安装孔即可完成组装，组装门槛极低，不需要具备专业的机械装配经验。同时构件的3D打印结构做了壁厚优化，在保证结构强度的前提下尽可能减少打印材料的消耗，降低打印成本和构件自重，避免支架本身过重影响便携性。转动连接的位置做了耐磨接触面设计，经过多次折叠展开的循环使用后，也不会因为磨损出现间隙过大的问题，长期使用依然能够保持足够的支撑稳定性。
