工业级偏心块式测向激振装置结构

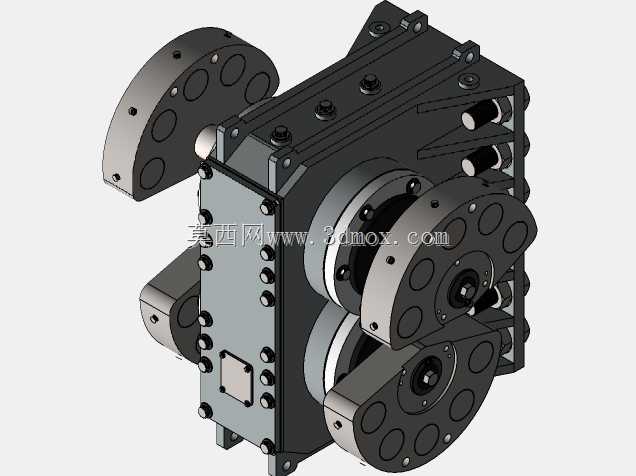

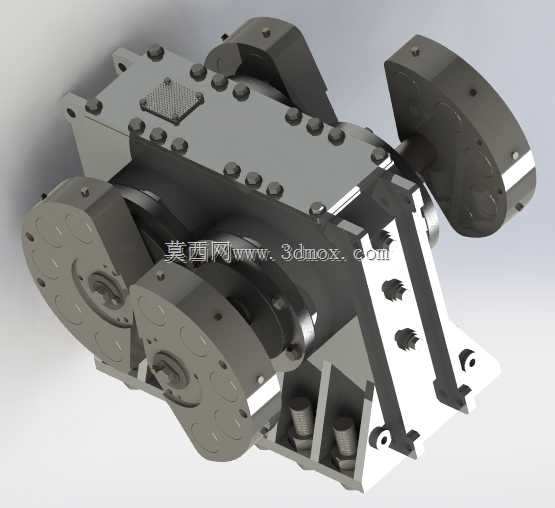

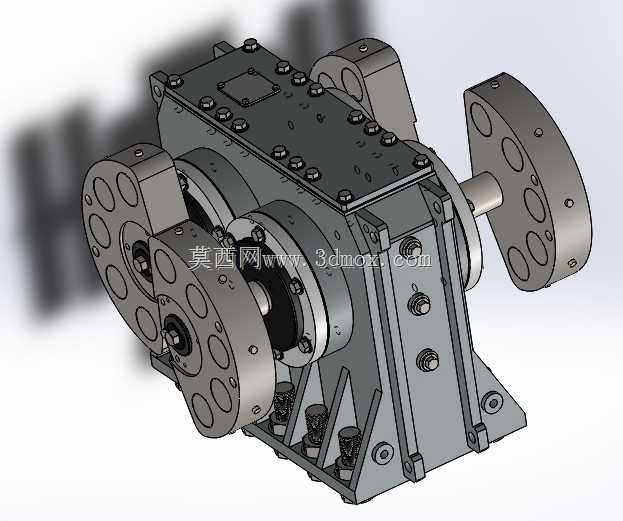

在各类需要可控定向激振的工业场景中，这类偏心块式测向激振装置是振动筛分、振动输送、振动密实作业的核心动力发生部件，不同于普通圆周振动的激振结构，该装置可通过调整偏心块的相位与组合配重，输出指定方向的定向激振力，适配物料筛分过程中不同粒径物料的分层输送需求，也可用于振动台的定向激振工况，满足建材、矿山、粮食加工等行业对定向振动输出的设备需求。从结构设计逻辑来看，该装置采用整体式铸造箱体作为承载基体，箱体结合面采用密集螺栓组进行密封紧固，可承受激振作业过程中持续的交变冲击载荷，避免箱体结合面出现渗油、连接松动的问题；箱体内部布置有平行轴系传动结构，轴端伸出部位安装有组合式偏心配重块，配重块采用扇形分体结构，可通过增减配重片、调整相邻偏心块的相对夹角，实现激振力幅值与输出方向的精准调节，无需拆解整体轴系即可完成参数调整，适配现场不同工况的调试需求。安装边界方面，装置底部设置有带安装孔的一体式支撑脚，支撑脚与箱体主体采用加强筋结构过渡连接，可将激振作业产生的反作用力均匀传递至安装基座，安装孔位采用长圆孔设计，可补偿安装过程中的基础加工误差，降低现场安装的对位难度；轴系两端的偏心块外侧设置有防护端盖，可避免作业过程中杂物卷入旋转配重结构，同时防止高速旋转的配重块剐蹭周边设备部件，提升设备运行的安全性。从功能特性来看，该装置的轴承部位采用独立的润滑密封结构，可在持续高速旋转的工况下保持润滑脂的密封性能，避免高速运转过程中出现润滑脂泄漏、杂质进入轴承滚道的问题，延长轴承部件的维护周期；箱体顶部设置有观察与注油盖板，日常维护时无需拆解箱体主体即可完成润滑脂补充、内部齿轮啮合状态检查的操作，降低现场维护的作业强度。实际应用中，这类定向激振装置可替代多台普通激振器的组合布置方案，单台设备即可输出稳定的定向激振力，减少设备整体的安装空间占用，同时降低多台激振器同步运转带来的控制复杂度；在振动筛分设备上搭载该结构时，可使筛面物料沿指定方向做匀速跳跃运动，避免物料在筛面出现堆积、跑偏的问题，提升筛分作业的处理效率与筛分精度；在振动密实作业场景中，定向输出的激振力可使混凝土、粉体物料沿受力方向完成密实排布，避免无规则振动带来的物料分层不均问题。设计过程中针对激振载荷的交变特性，对轴系的疲劳强度进行了针对性校核，轴肩过渡位置采用圆角处理避免应力集中，偏心块与轴的连接采用平键加锁紧螺母的双重固定结构，可承受高速旋转下的交变离心载荷，避免长期作业出现偏心块移位、连接松动的问题；箱体的加强筋布置沿载荷传递路径设置，可在控制箱体整体重量的前提下提升结构刚性，减少激振作业过程中的箱体共振形变，保证激振力输出的稳定性。
