费斯托ADVU3225紧凑型气缸三维结构模型

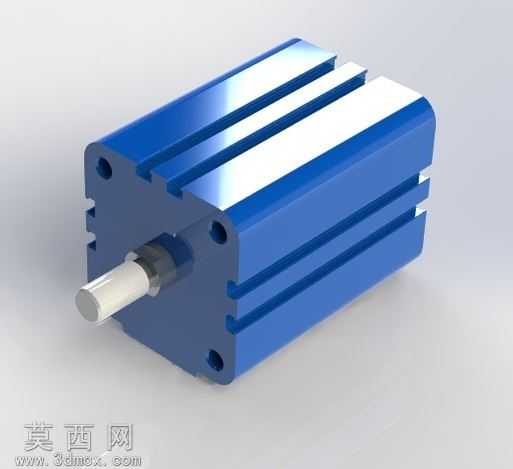

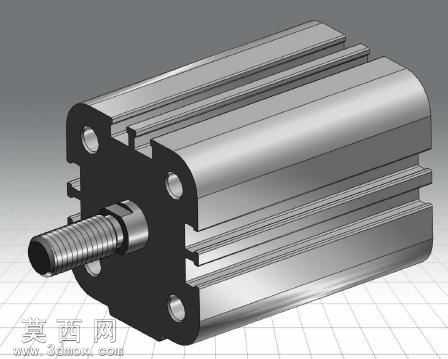

本模型为费斯托ADVU系列紧凑型薄型气缸的三维参数化建模成果，建模过程严格遵循该系列气缸的实际产品尺寸规范，完整还原了产品的全部结构细节。建模阶段首先依据产品样本的尺寸参数搭建基础轮廓，先构建气缸的方形铝制缸筒主体，缸筒外壁的四条纵向安装导向槽采用拉伸切除特征精准成型，保证槽体的尺寸精度与位置公差，还原型材挤压成型的缸体结构特征；缸筒两端的端盖部分，前端盖与活塞杆伸出端的密封结构、安装定位孔采用圆周阵列特征完成四个安装孔的均匀排布，孔位的同轴度、位置度均按照实际安装要求设置约束，后端盖的缓冲结构、气路接口位置也做了精准还原。活塞杆部分采用阶梯轴建模方式，前端的外螺纹特征通过螺旋扫描切除完成，螺纹牙型、螺距均符合标准气动气缸活塞杆的连接规范，活塞杆与活塞的连接部位、密封槽结构都做了精细化建模，还原内部密封件的安装位置。材质渲染阶段，缸筒主体赋予磨砂铝合金材质，调整材质的反射粗糙度参数还原工业铝型材的哑光金属质感，两端端盖赋予黑色氧化处理的金属材质，活塞杆部分赋予抛光不锈钢材质，还原活塞杆表面高光洁度的金属特征，密封件部位赋予丁腈橡胶的哑光深色材质，区分不同部件的材质差异。结构设计上完整还原了该款气缸的双作用工作结构，活塞位于缸筒内部将腔体分为两个独立气腔，两端的弹性缓冲环结构对应产品的两端缓冲特性，模型可直观展示25mm行程范围内活塞的运动轨迹，32mm活塞直径对应的缸体内径尺寸精准匹配，能够清晰呈现压缩空气驱动活塞往复运动的工作原理，可用于气动回路装配仿真、设备布局干涉检查、教学演示等场景，模型的各部件间装配约束关系完整，可直接导入装配环境完成自动化设备的整体布局设计。
