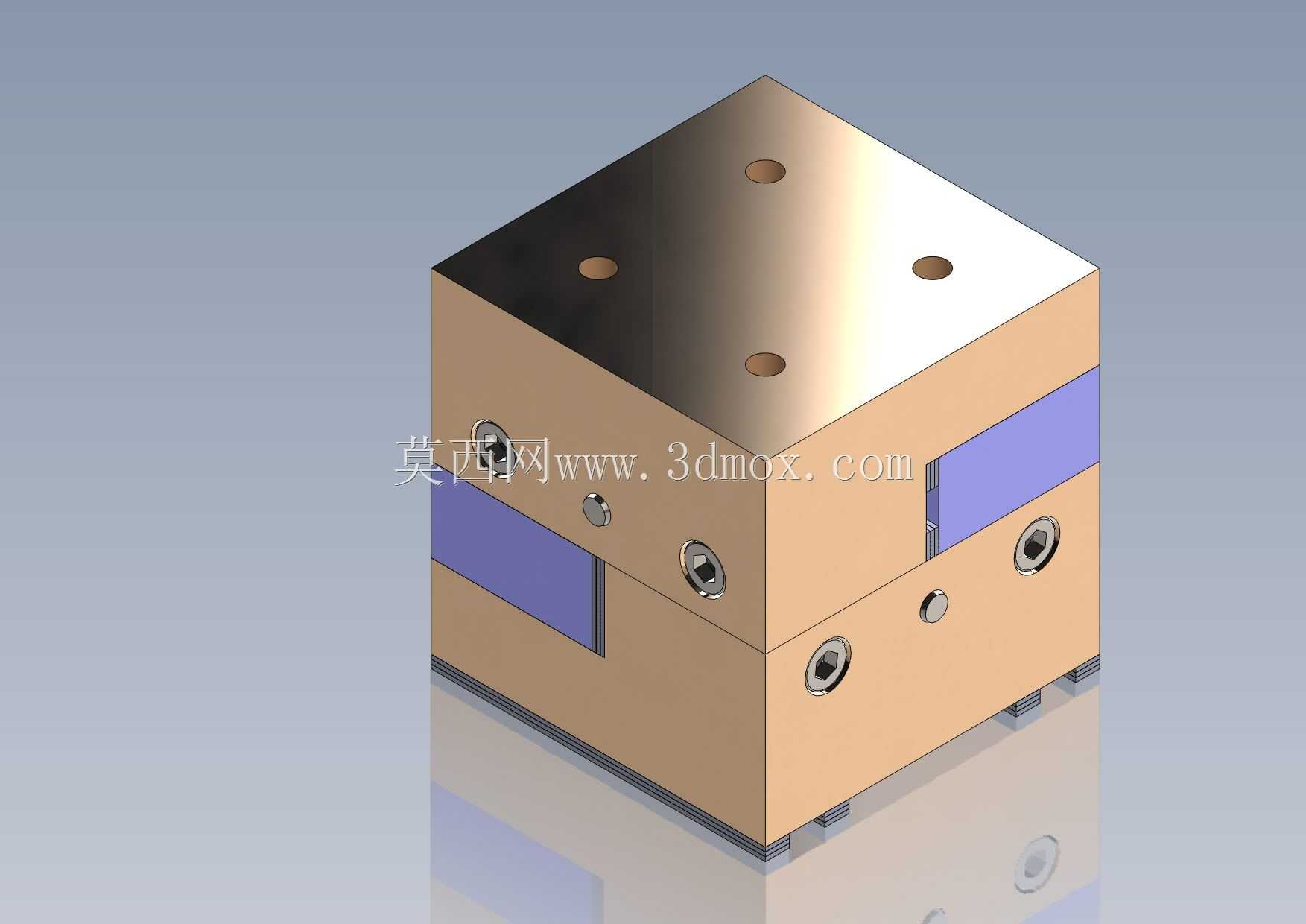

三轴可调带垫片土工立方体工装组件

　　在岩土工程试验、精密光学装调、小型精密部件定位装夹的场景里，这类三轴可调立方体组件的应用覆盖度非常高，不同于常规的固定式定位块，它的核心价值是能在X、Y、Z三个正交轴向上实现微米级的位置微调，不需要反复拆卸基座重新打表找正，能大幅缩减现场装调的辅助工时。从结构设计逻辑来看，整个组件采用正六面体作为基体框架，六个端面的平面度、相邻面的垂直度都控制在微米级公差范围内，作为调整基准的基础面，每个轴向的调整单元都集成了独立的锁紧结构，调整到位后可以通过侧面的内六角锁紧螺钉完成位置锁定，避免设备运行过程中受振动影响出现位置偏移。带垫片的调整结构是这个组件的设计亮点，不同厚度的淬硬钢垫片可以配合微调螺钉实现粗调与精调的组合：

　　粗调阶段通过更换不同厚度规格的垫片快速将位置调整到目标值附近的毫米级区间，精调阶段再通过细牙调整螺钉实现微米级的进给，这种组合调整方式比单纯依靠细牙螺钉调整的行程范围大3倍以上，同时还能保证调整精度不出现损失。基体的安装边界设计充分考虑了通用安装场景的兼容性，底面预留了四个标准安装沉孔，孔位间距适配主流光学平台、试验台架的安装孔网格规格，不需要额外加工转接板就可以直接完成固定安装；顶面的四个螺纹孔用于搭载待调整的被测件、光学元件或者工装夹具，螺纹规格选用通用的公制粗牙螺纹，适配绝大多数常规装夹配件的连接需求。侧面的调整端都做了防尘密封设计，调整螺钉与基体的配合间隙处加装了O型密封圈，避免试验环境中的岩土粉尘、

　　加工车间的切削液进入调整螺纹副，造成调整卡滞或者螺纹磨损，延长组件的实际使用寿命。在岩土三轴试验的应用场景中，这个组件可以作为土样试样的定位基准座，通过三个轴向的位置调整保证土样的中心与试验加载轴完全重合，避免偏心加载造成的试验数据偏差；在精密光学装调场景中，它可以作为小型反射镜、透镜的调整座，配合光学平台完成光路的精准对准，调整完成后锁紧即可长期保持位置稳定；在小型自动化设备的装配环节，它可以作为精密模组的安装定位基准，补偿加工件的形位公差带来的装配偏差，降低零件的加工精度要求，控制整体制造成本。整个组件的材质选用上，基体采用高强度铝合金做硬质阳极氧化处理，在保证整体结构刚性的前提下控制组件自重，调整螺钉和锁紧螺钉采用不锈钢材质，

　　垫片采用淬硬轴承钢加工，兼顾耐磨性能和防锈能力，不同材质的热膨胀系数差异经过匹配计算，在常规实验室温度波动范围内不会产生明显的热变形误差，保证位置稳定性。组件的各调整轴之间做了运动解耦设计，调整单个轴向的位置时不会对另外两个轴的位置产生干涉影响，不需要反复多轴循环调整，单轴调整到位后不会带动其他轴出现位置偏移，这一点在实际装调过程中能大幅降低操作难度，即使是经验不足的操作人员也能快速完成位置校准。从安装维护的角度来看，整个组件没有复杂的异形结构，所有零件都可以通过常规内六角扳手完成拆卸，定期对调整螺纹副补充润滑脂即可完成日常维护，不需要特殊的维护工具，备件也都是通用标准件，后期维护成本极低。
