两段式筒体环向焊接连接结构

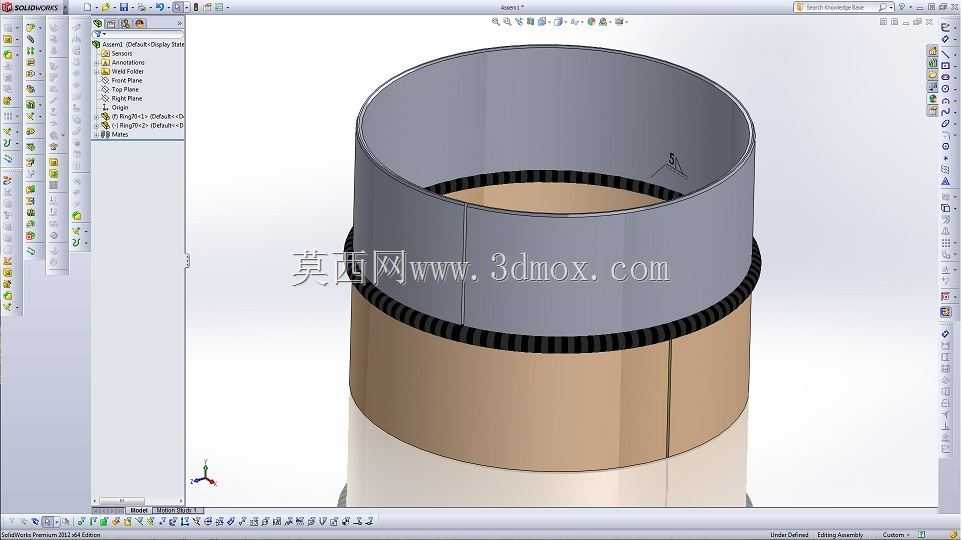

　　在工业流体输送、常压储料、通风排气这类场景里，分段筒体的对接是现场安装和工厂预制都绕不开的结构节点，很多时候受板材幅宽、运输限界、安装空间的限制，没法直接做成整段筒体，就需要采用分段拼接的方式完成组装，这个模型呈现的就是两段等径薄壁筒体的环向焊接对接结构，完全贴合现场实际施工的连接逻辑。做这类结构设计的时候，首先要考虑的是对接处的贴合精度，两段筒体的端口圆度公差必须控制在合理范围内，不然组对的时候会出现错边量超标的问题，直接影响后续焊接的成型质量，甚至会在焊根位置产生未焊透、应力集中的缺陷，给后续长期运行埋下泄漏或者开裂的隐患。模型里两段筒体的对接端口做了齐平处理，对接位置预留了均匀的组对间隙，这个间隙的取值是根据筒体壁厚、

　　所选焊接工艺来确定的，薄壁筒体一般采用钨极氩弧焊或者熔化极气体保护焊，间隙控制在1到2毫米就能保证焊透，又不会出现烧穿的问题。从结构受力的角度来说，这类环向焊接接头属于承压或承力的连续接头，运行过程中要承受筒体内介质的压力、筒体自身的重量，还有管线热胀冷缩产生的轴向应力，所以设计的时候除了保证焊脚尺寸满足强度要求，还要在对接位置做适当的补强考虑？不对，等径薄壁筒体的对接如果壁厚一致的话，不需要额外补强，只要保证焊缝全焊透，焊缝的余高控制在标准要求范围内就行，余高太高反而会造成局部应力集中，尤其是在有交变载荷的工况下，余高位置容易成为疲劳裂纹的起裂点。实际应用里，这类对接结构常见于通风管道、低压流体输送管线、小型储料仓的筒体段拼接，

　　不同工况下对焊接的要求也有区别，如果是输送粉体物料的筒体，内壁的焊缝余高还要做打磨处理，保证内壁光滑，避免物料在焊缝位置挂壁积料，时间长了造成堵塞或者物料变质；如果是输送有腐蚀性的介质，还要在焊缝位置做对应的防腐处理，和筒体内壁的防腐层形成连续的防护面，避免焊缝位置因为金相组织变化优先被腐蚀。建模的时候，首先要确定筒体的公称直径，根据应用场景的流量要求或者容积要求计算出筒体内径，再根据设计压力、材料的许用应力计算出所需的筒体壁厚，注意要预留足够的腐蚀裕量，尤其是输送有腐蚀性介质或者户外使用的场景，腐蚀裕量一般取1到2毫米。两段筒体建模的时候要保证同轴度，组对的时候错边量不能超过壁厚的10%，最大不超过1毫米，这个要求在建模阶段就要通过同轴配合的约束来保证，避免后续出工程图或者导出到装配体的时候出现位置偏差。对接位置的焊缝建模不需要做太复杂的细节，只要把焊缝的成型轮廓做出来就行，重点是体现组对的间隙、焊缝的熔合范围，方便后续做工程图的时候标注焊接要求，比如焊接方法、焊脚高度、探伤要求这些技术参数。安装边界方面，这类筒体对接的时候，一般会先在其中一段筒体的端口位置点焊几个定位块，组对的时候把另一段筒体套在定位块上，调整好同轴度和间隙之后先点焊固定，再完成整圈环缝的焊接，焊接的时候要采用对称分段焊的方式，避免焊接热量集中造成筒体变形，尤其是薄壁筒体，焊接变形的控制非常重要，一旦出现圆度超差或者轴向弯曲，后续和法兰、

　　其他设备连接的时候就会出现安装错位的问题，强行组对还会产生额外的装配应力，影响结构的使用寿命。另外还要考虑安装的作业空间，如果是现场高空安装的筒体，对接位置还要预留足够的焊接操作空间，方便焊工能够到达焊缝的各个位置完成焊接作业，避免出现操作盲区造成焊缝缺陷。如果是有保温要求的筒体，对接位置的保温层要和筒体其他位置的保温层连续覆盖，不能在焊缝位置留缝隙，避免出现冷桥或者热量散失的问题，影响筒体内部的介质温度稳定。很多新手做这类筒体对接设计的时候，容易忽略组对间隙的预留，直接把两段筒体的端口贴合在一起，这样现场焊接的时候根本没法保证焊透，焊缝根部很容易出现未熔合的缺陷，打压测试的时候就会出现泄漏；还有的会把两段筒体的直径做的有偏差，组对的时候出现严重错边，强行组对之后焊缝受力不均匀，运行过程中很容易在焊缝位置开裂。这个模型的结构刚好把这些核心的设计点都呈现出来，两段筒体的同轴度、对接间隙、焊缝位置都做了清晰的展示，不管是做焊接工艺设计，还是做筒体结构的教学演示，都能很直观的理解这类对接结构的设计逻辑，也能给现场施工的组对作业提供明确的参考，避免因为设计考虑不周造成现场安装出现问题。
