数控乙烯基刀铝砂铸专用安装支架

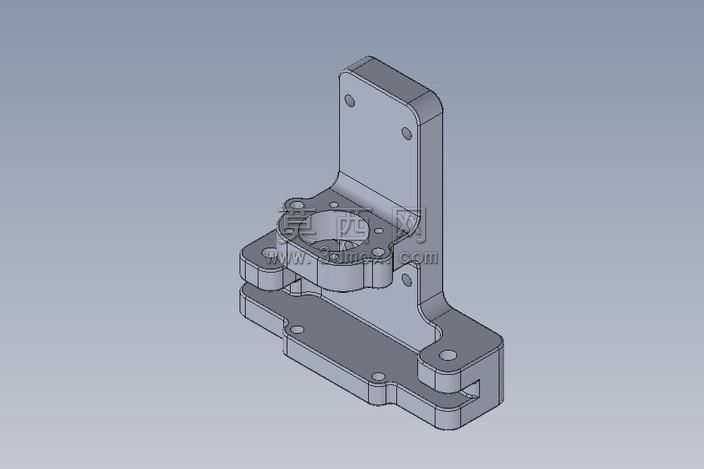

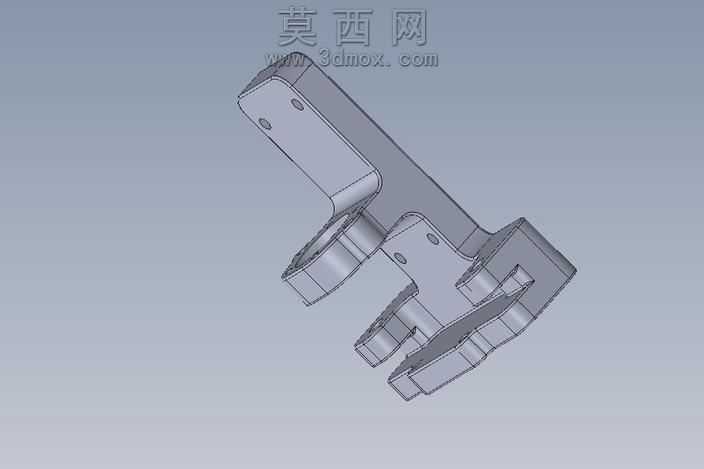

本支架采用三维参数化建模方式完成全流程设计，建模阶段先梳理功能需求：该支架用于承载数控乙烯基刀组件，采用铝砂铸工艺成型，因此建模时优先匹配砂铸工艺的脱模斜度、壁厚均匀性要求，避免出现锐角、壁厚突变等不利于铸造成型的结构。整体结构分为三个功能区段：底部为双侧延伸的安装基座，设置多组沉头安装孔，可通过螺栓将支架整体固定在设备基体上，基座边缘做圆角过渡，既符合铸造工艺要求，也能避免安装时划伤操作人员；中部为环形承载座，内孔与止口尺寸严格匹配数控乙烯基刀的安装定位基准，环形座周边均匀分布螺纹安装孔，用于锁紧固定刀体组件，保证刀具工作时的同轴度与稳定性；上部为立式支撑板，板面设置两组定位孔，用于连接设备的导向调节组件，支撑板与中部承载座、底部基座之间设置加强筋结构，在不额外增加壁厚的前提下大幅提升整体结构刚性，减少刀具高速作业时的共振形变。材质设定为铸铝合金，渲染阶段还原铸铝件的亚光金属质感，对安装面、定位孔等机加工区域做高亮金属面区分，清晰展示铸造成型面与后续机加工面的区域差异。设计过程中反复校核各安装孔位的同轴度、位置度公差，确保各组件装配时无干涉，同时优化整体受力路径，让刀具作业时的切削载荷可以通过中部承载座均匀分散到底部基座与上部支撑板，避免局部应力集中导致的支架变形或断裂，整体结构紧凑，安装定位精度高，完全适配数控乙烯基刀的作业工况需求，也符合铝砂铸的批量生产工艺要求。
