90mmX700mm规格帽式输送设备结构设计

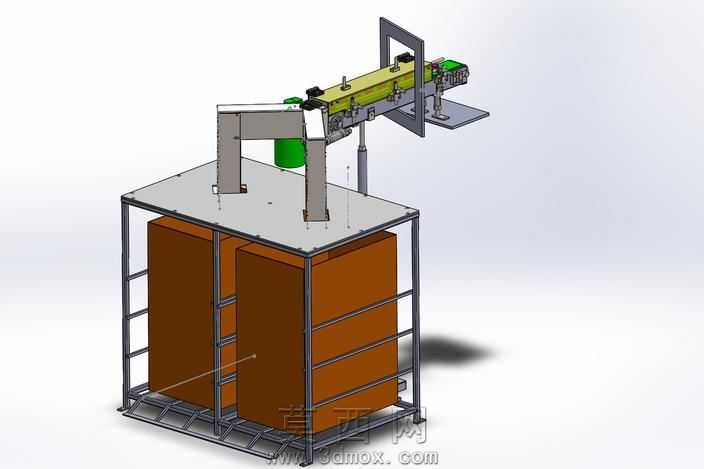

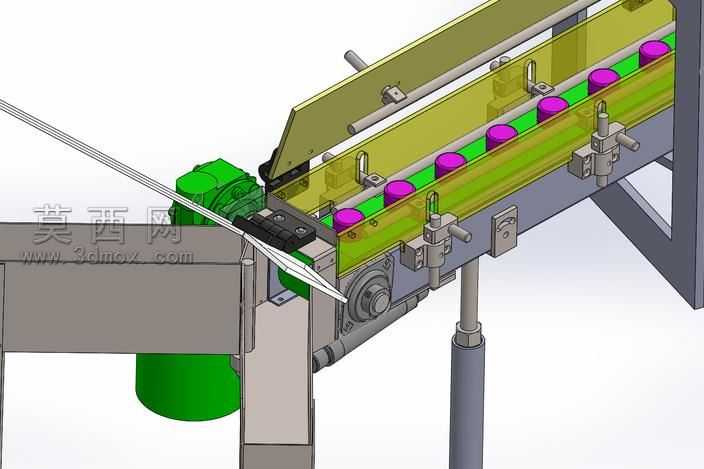

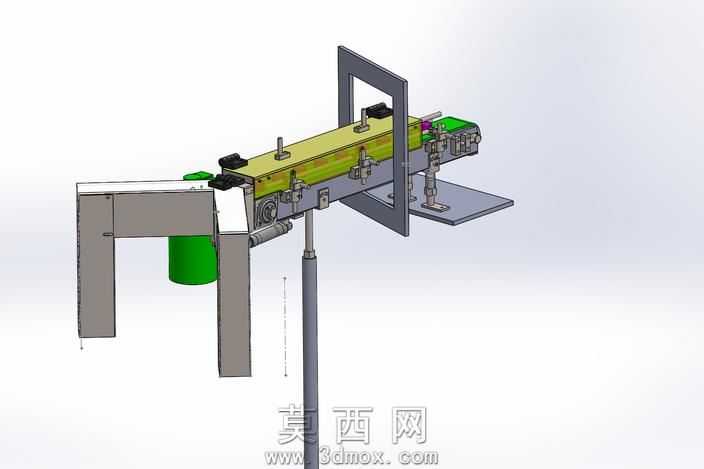

本作品为针对小盒物料双盒输送场景设计的帽式输送机三维模型，整体规格为输送宽度90mm、输送长度700mm，采用三维机械设计软件完成全参数化建模，所有零部件均按照实际机械加工与装配标准搭建，模型装配约束完整，无干涉错位问题，可直接用于结构验证、方案展示与工程参考。模型整体采用龙门跨架式帽型结构设计，底部为方管焊接成型的支撑机架，机架内部预留双工位物料暂存空间，可同时容纳两盒待输送物料，机架顶部为平整安装台面，用于固定上部输送线体的支撑立柱；支撑立柱采用双侧立式方钢结构，搭配斜向加强筋提升整体刚性，避免输送过程中出现线体晃动问题。上部输送线体为水平布置的窄幅带式输送结构，线体两端设置主动与从动辊筒，辊筒配套精密轴承座降低转动阻力，线体侧面安装导向挡边，防止小尺寸物料在输送过程中偏移掉落；线体一端配套驱动电机安装位，采用侧装式布置节省安装空间，线体末端设置出料导向托板，可将输送到位的物料平稳引导至下一工位。建模过程中对所有钣金件、机加工件、标准件均做了细节还原，方管机架的焊缝、安装孔位、螺栓连接位置均按照实际工艺要求绘制，材质渲染贴合工业设备实际质感：机架部分采用哑光灰色金属漆模拟碳钢喷塑效果，输送线体护边采用亮黄色工业警示漆，输送皮带采用深绿色哑光橡胶材质，底部暂存的物料盒采用棕色哑光塑料材质，整体渲染效果真实直观，清晰展现设备的结构层次与装配关系。设计过程中重点考量了设备的空间利用率与输送稳定性，帽式跨架结构可在不额外占用地面输送空间的前提下，完成上部线体的物料输送作业，同时底部空间可用于物料缓存或配套其他工位设备，窄幅线体专门适配小尺寸盒类物料的输送需求，避免宽线体带来的空间浪费与物料偏移问题，整体结构紧凑、刚性充足，可直接应用于小型包装线、装配线的物料转运场景，模型包含完整的装配结构与零部件细节，可用于同类输送设备的设计参考与方案迭代。
