手动螺旋起重顶升工具结构设计

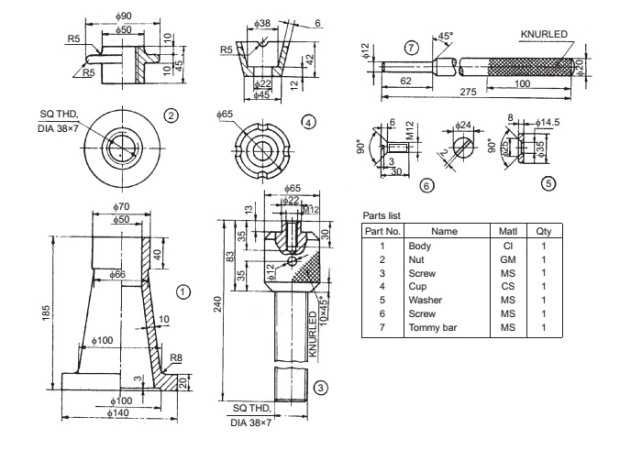

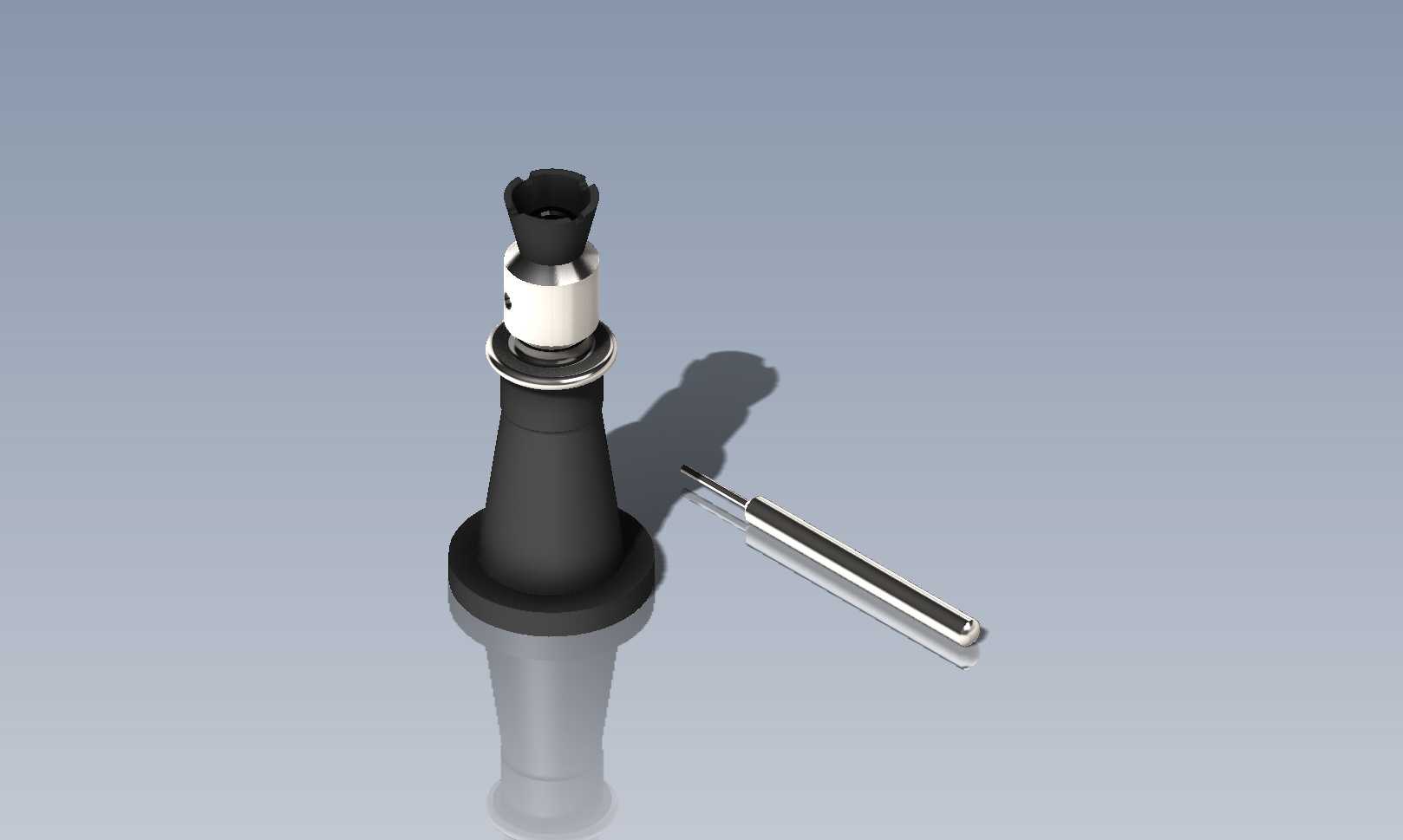

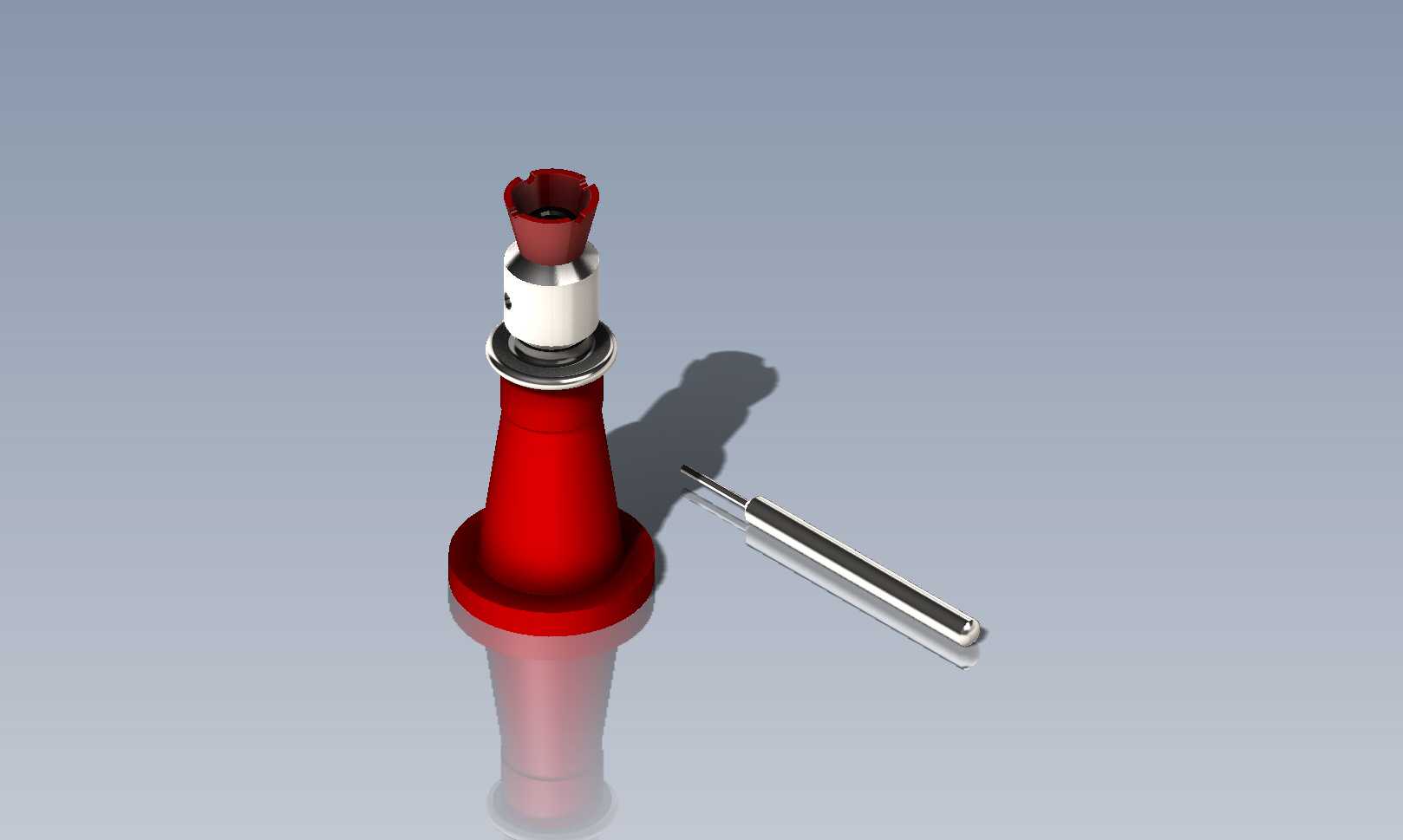

在设备检修、小型构件安装、车辆应急维修这类作业场景里，螺旋顶升工具是现场常备的手动起重器具，和液压类顶升设备不同，纯机械螺旋传动的结构不存在密封件老化泄压的风险，即便在多粉尘、温差跨度大的野外作业环境，也能长时间保持顶升位置的锁止状态，不会出现负载缓慢回落的安全隐患，这也是这类结构在固定工位长期承重支撑场景下始终被广泛应用的核心原因。这套螺旋顶升结构的设计，核心围绕手动操作的力传递效率与负载稳定性展开，整体采用立式同轴布局，底座为大直径锥形扩面结构，接触支撑面的外径远大于主体筒身直径，作业时能将顶部承受的垂直负载均匀分散到支撑接触面，避免局部压强过大造成支撑面凹陷或者设备侧翻，底座与筒身采用圆弧过渡结构，消除应力集中的薄弱点，即便承受偏载冲击力，也不会在根部出现断裂失效。核心传动部分采用梯形螺纹副设计，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中接触面的贴合度更好，配合螺纹副之间的阻尼特性，能够实现顶升位置的自锁，不需要额外加装锁止机构就能保证承重状态下的位置固定，操作时只需要通过配套的撬杆插入顶部的受力插孔，转动螺杆就能实现顶升高度的调节，不需要额外配套动力源，单人就能完成全部操作。顶部的承托结构采用带限位卡槽的凹面设计，作业时可以卡入被支撑构件的底部凸缘或者支撑筋位置，避免顶升过程中构件出现滑移，承托座与螺杆顶端采用转动配合，顶升转动螺杆的过程中，顶部承托座不会跟随螺杆同步转动，不会和被支撑构件之间产生摩擦剐蹭，保护构件表面的涂装或者加工面不受损伤。配套的操作杆采用细长杆结构，利用杠杆原理放大输入力矩，操作人员只需要施加很小的作用力，就能获得足够的顶升推力，操作杆与顶部插孔采用间隙配合，不需要复杂的连接结构，作业时插入即可使用，收纳时可以单独取下，减少整体存放占用的空间。从安装边界来看，这套结构收拢状态下的整体高度适配常规低矮作业空间的伸入需求，最大顶升行程覆盖日常小型设备检修、车辆换胎、构件安装对位的常用高度范围，底座的支撑直径不需要额外的固定安装，直接放置在平整坚硬的支撑面上即可投入使用，对作业现场的条件要求极低，不需要提前做基础预埋或者固定连接。在结构细节处理上，筒身作为螺杆的导向支撑结构，内壁设置有足够长度的导向段，保证螺杆伸出过程中始终保持垂直状态，不会出现偏斜卡滞，外露的螺纹部分在设计时预留了润滑脂存储的间隙，日常维护只需要定期涂抹润滑脂就能保证传动顺畅，减少螺纹磨损，延长整体使用寿命。和其他同规格顶升工具相比，纯机械结构的故障点极少，不存在液压油泄漏、密封件更换的维护需求，即便长期存放也不会出现功能失效的问题，非常适合作为应急备用器具配置在检修班组、工程车辆、设备安装工位上。在实际作业过程中，这类螺旋顶升结构的负载能力覆盖从几百公斤到数吨的区间，这套设计针对中小吨位的日常作业场景优化了操作力，即便没有经过专业培训的操作人员，也能快速掌握使用方法，作业过程中可以根据实际需求随时微调顶升高度，对位精度远高于液压类顶升设备，在需要精确控制构件安装高度的对位作业中，这种微调特性能够大幅降低对位难度，提升安装作业的效率。设计过程中针对各受力部件的应力分布做了对应优化，所有传力路径上的部件都没有出现截面突变的结构，从顶部承托座到螺杆、螺母、筒身、底座，力的传递始终保持同轴方向，避免额外的弯曲应力作用在部件上，保证长期承重使用下的结构可靠性。
