catia环境下多场景适配齿轮箱结构设计

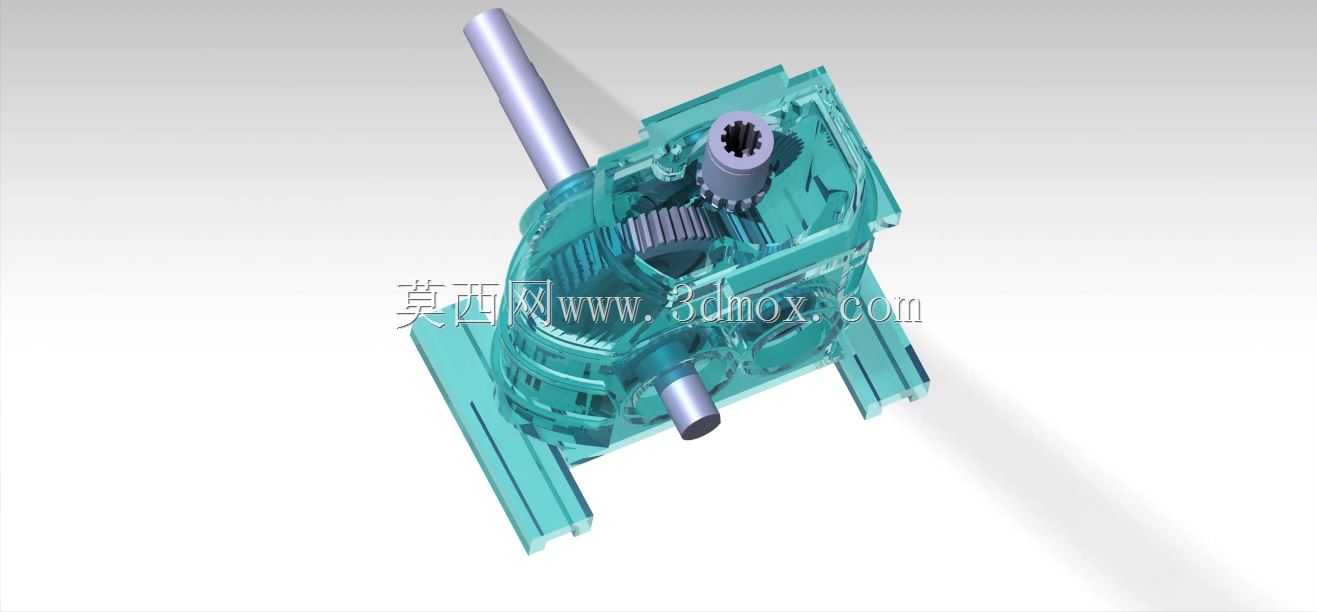

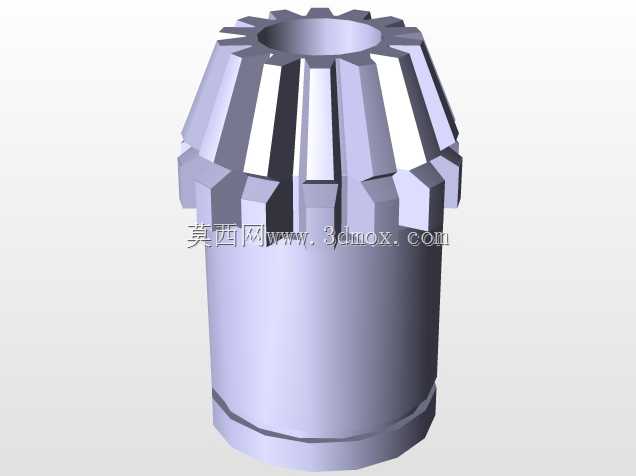

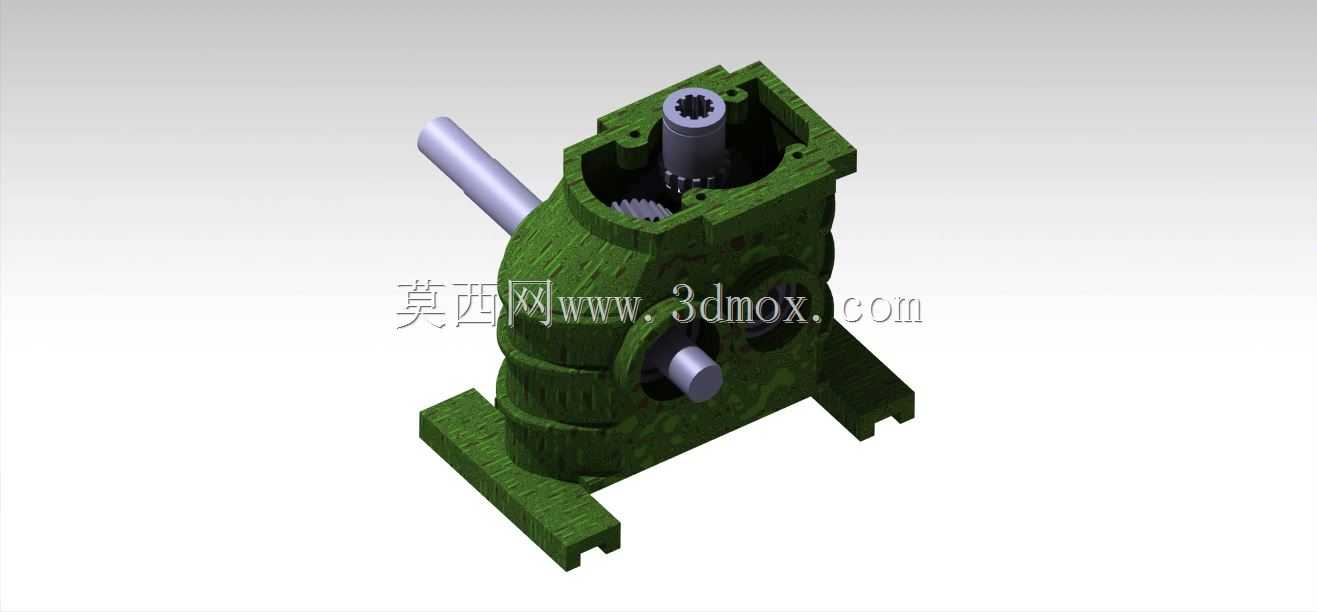

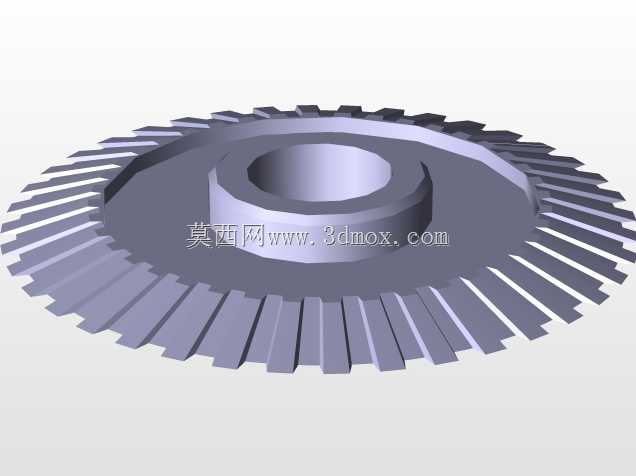

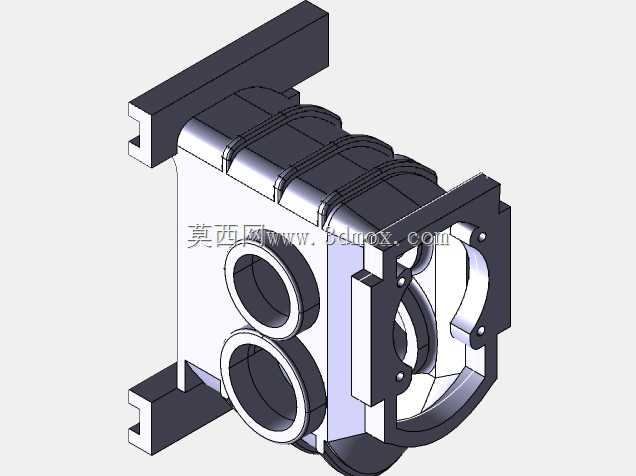

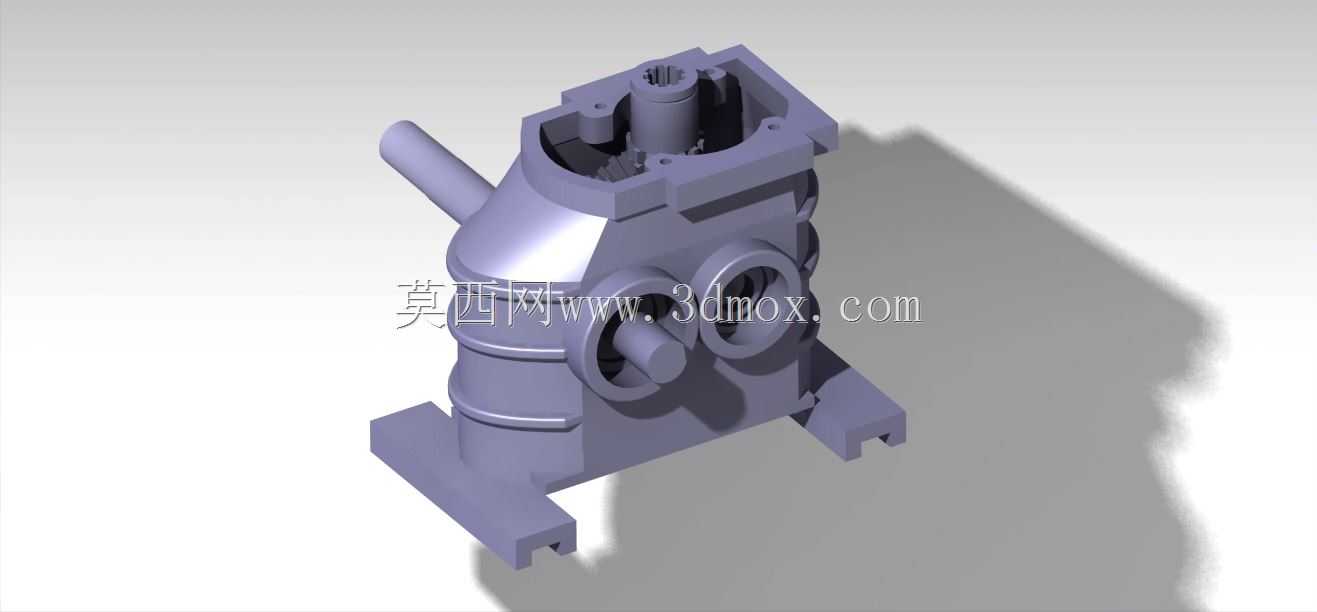

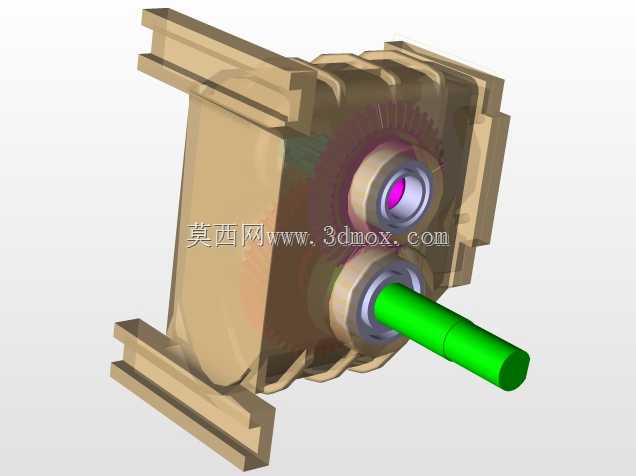

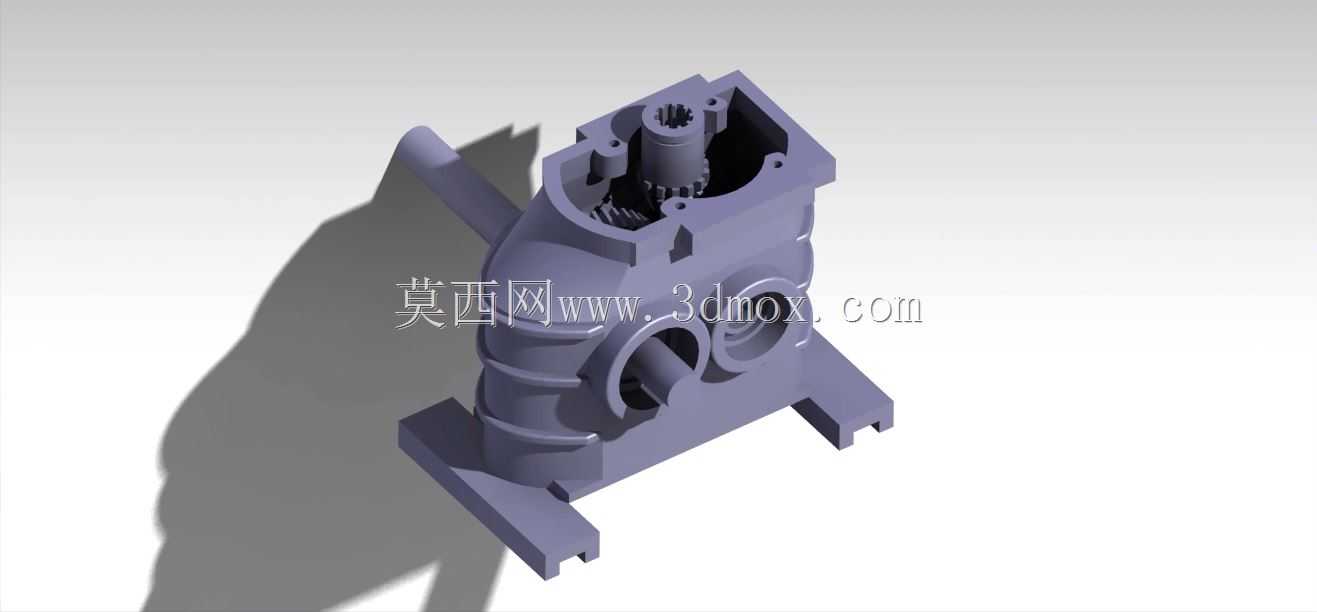

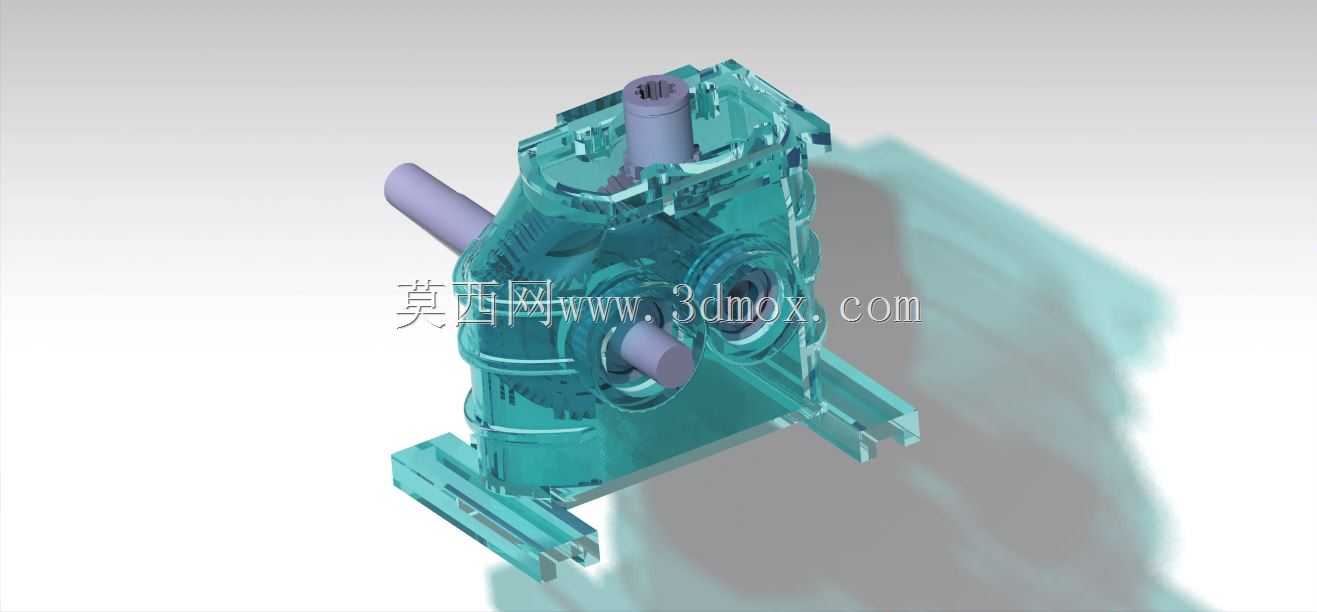

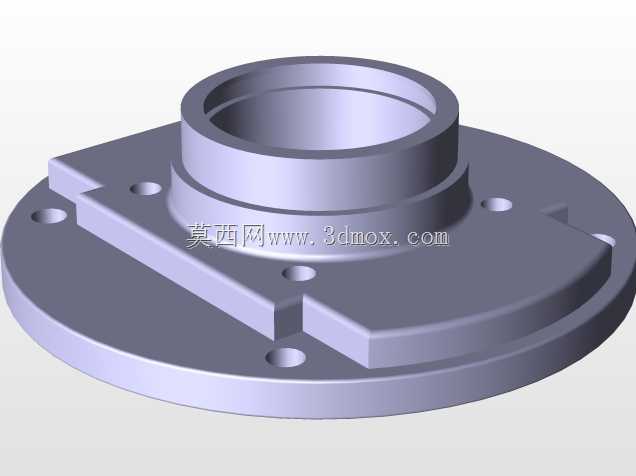

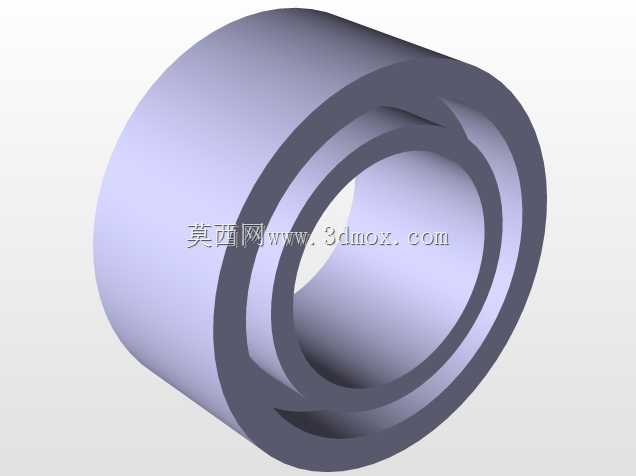

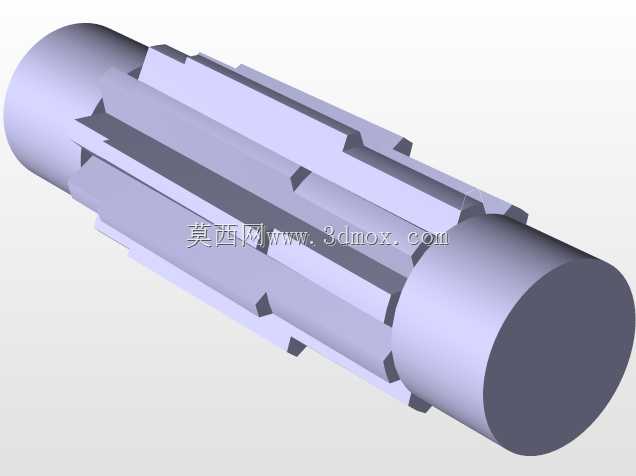

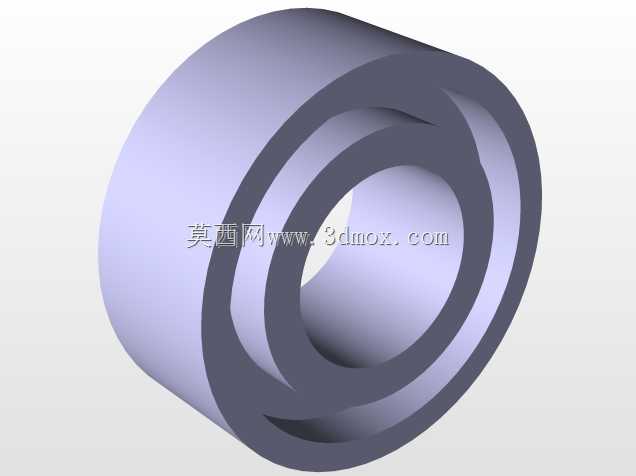

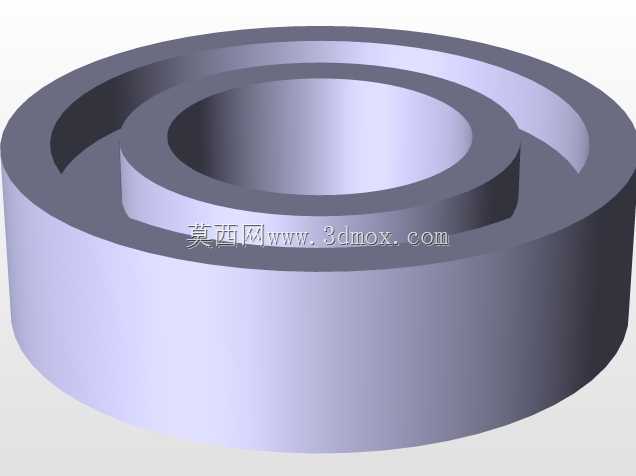

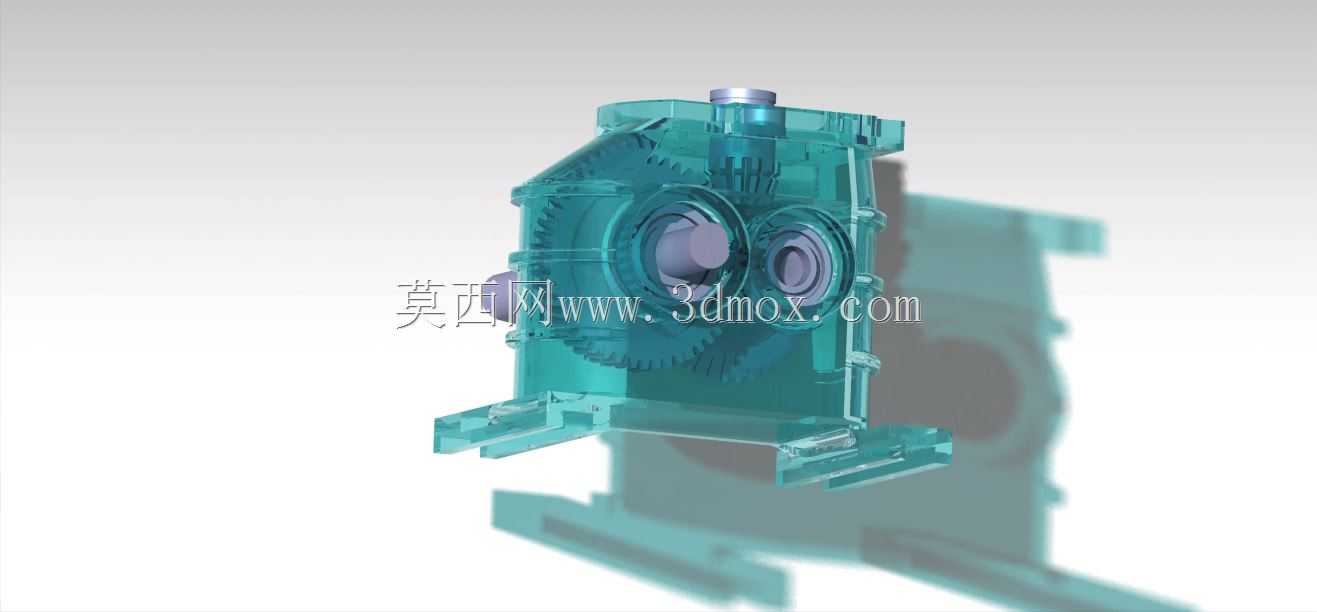

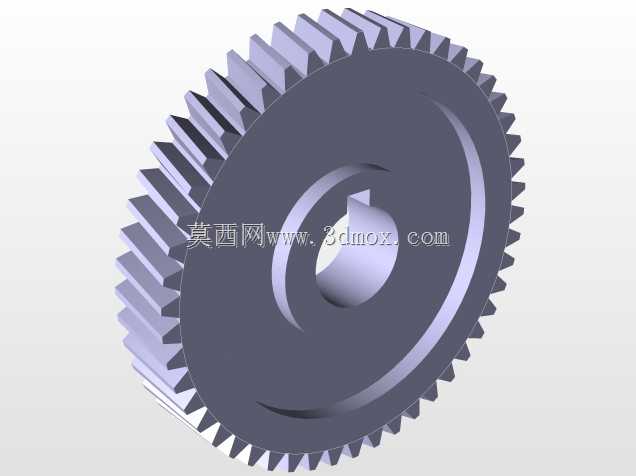

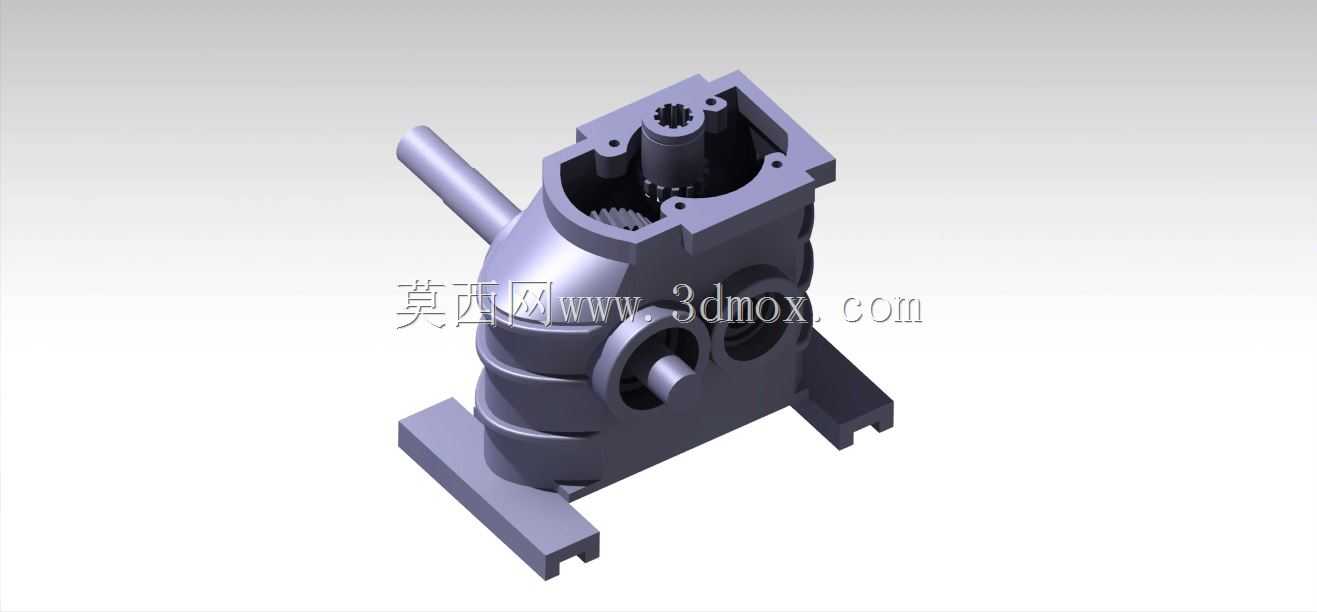

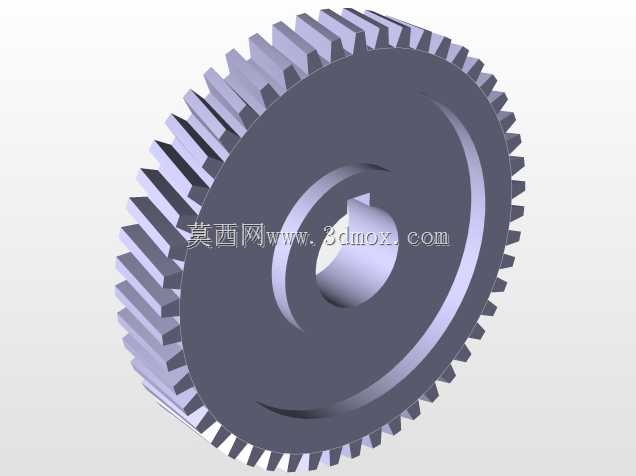

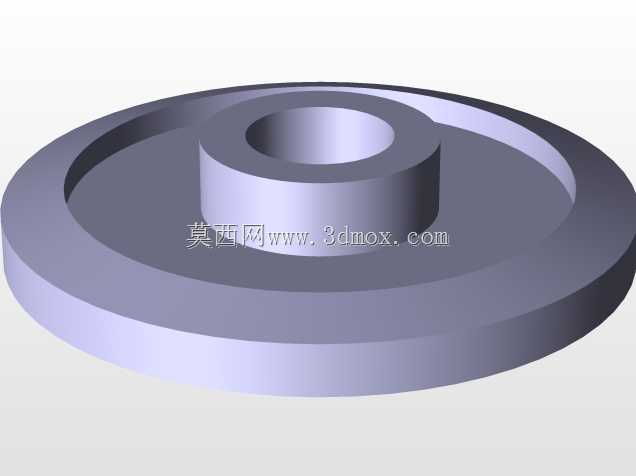

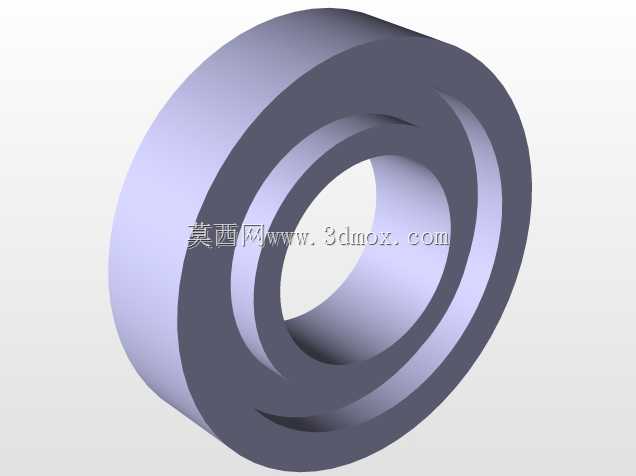

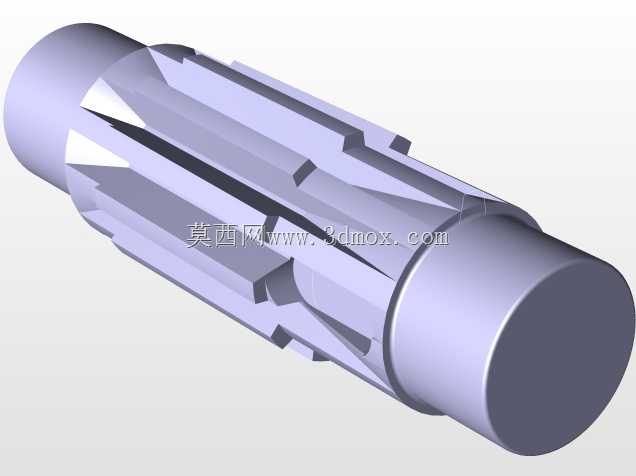

在日常的传动系统选型与结构设计工作中，齿轮箱是跨多类移动装备、工业传动场景的核心动力传递部件，这次完成的齿轮箱结构，在设计阶段就同步考虑了自行车助力传动、卡车辅助动力输出、公共汽车附属机构传动、拖拉机作业动力分配等多场景的适配需求，没有局限在单一设备的使用边界里。从实际工程落地的角度出发，齿轮箱的核心作用是匹配原动机与工作端的转速、扭矩差值，把输入端的高转速低扭矩动力，按照设定的传动比转换为工作端需要的低转速高扭矩输出，同时还要承担传动过程中齿轮啮合的载荷承载、润滑密封、安装定位的功能，避免传动部件受外界粉尘、水汽的侵蚀，延长整套传动机构的使用寿命。设计过程中最先敲定的是内部传动副的排布逻辑，采用三轴平行布置的结构，输入轴、中间轴、输出轴的轴间距经过反复的啮合验算，既保证齿轮重合度处于合理区间，降低传动过程中的冲击噪音，又尽可能压缩箱体的整体轮廓尺寸，避免在设备上安装时和周边的车架、管线、覆盖件产生干涉。箱体采用剖分式结构设计，上下箱的结合面经过定位止口的结构优化，装配时不需要反复调整同轴度，就能保证各轴承安装孔的位置精度，日常维护时拆开上箱就能直接检查齿轮磨损情况、更换润滑脂，不需要把整个齿轮箱从设备上完全拆解下来，大幅降低后期运维的工作量。安装边界的设计上，箱体底部预留了带安装孔的支撑脚，安装孔的孔距按照多类通用设备的安装基座尺寸做了适配，不管是装在自行车的中置助力位置，还是卡车的取力端、公共汽车的车门传动机构旁、拖拉机的动力输出侧，都能直接通过螺栓完成固定，不需要额外制作转接安装板。输入输出轴的伸出端都设计了标准的密封槽位，可以适配骨架油封这类通用密封件，既防止箱体内的润滑油泄漏，又能阻挡外界的泥沙、灰尘进入箱体内部磨损失效齿轮和轴承。箱体的壁厚设计充分考虑了不同场景的载荷差异，在轴承安装位、齿轮啮合对应的箱体区域做了局部加厚，其余非承载区域适当减薄，在保证整体结构刚性、满足满载工况下形变量要求的前提下，尽可能控制箱体的整体重量，避免给搭载的设备增加过多的无效负载。润滑方式采用兼顾成本与可靠性的飞溅润滑结构，箱体内腔预留了合理的油位空间，齿轮转动时可以带起润滑油覆盖到所有啮合齿面和轴承位置，不需要额外加装复杂的强制润滑管路，适配各类没有持续维护条件的户外作业场景。在细节结构上，箱体顶部预留了透气塞的安装位置，避免长时间工作箱体内温度升高、压力过大导致密封件渗漏油，底部设置了放油螺塞的安装位，更换润滑油时不需要翻转箱体就能完全排空旧油。轴伸端的轴径尺寸按照通用传动接口做了标准化设计，可以直接连接链轮、带轮、联轴器等不同的传动连接件，不需要额外加工转接轴，适配不同设备的动力连接需求。整个结构的设计全程围绕实际安装、使用、维护的全流程需求展开，没有做多余的装饰性结构，所有的外形轮廓、加强筋位置、安装点位都服务于功能实现，不管是做新设备的传动系统选型参考，还是现有设备齿轮箱的改型优化，都可以直接基于这个结构做参数调整，快速适配具体的载荷、转速、安装空间要求，减少从零开始建模的重复工作量，也能规避很多新手设计时容易忽略的密封、安装、维护相关的结构问题。
