12V小型常闭直动式两位两通电磁阀结构

这款12V供电的小型电磁阀，在小流量流体控制场景里的适配性极强，日常做小型设备气路、液路通断控制时经常会用到这类元件，比如桌面级小型自动化设备的气动执行端控制、小型净水设备的水路切换、美容仪器的流体通路控制、小型灌溉装置的支路通断，甚至是部分车载小型气泵、香氛扩散设备的流体控制，都能看到这类小体积电磁阀的身影。它属于直动式两位两通结构，和先导式电磁阀不同，不需要依靠介质压差驱动阀芯动作，哪怕是零压工况下也能可靠完成通断切换，这点在低压小流量系统里优势很明显，不会出现低压下无法开启的问题。

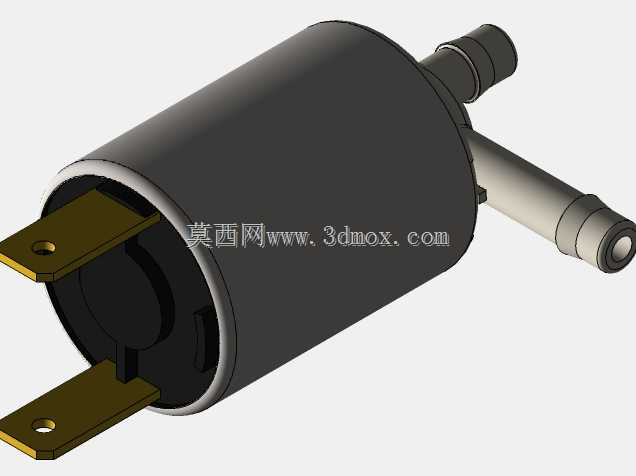

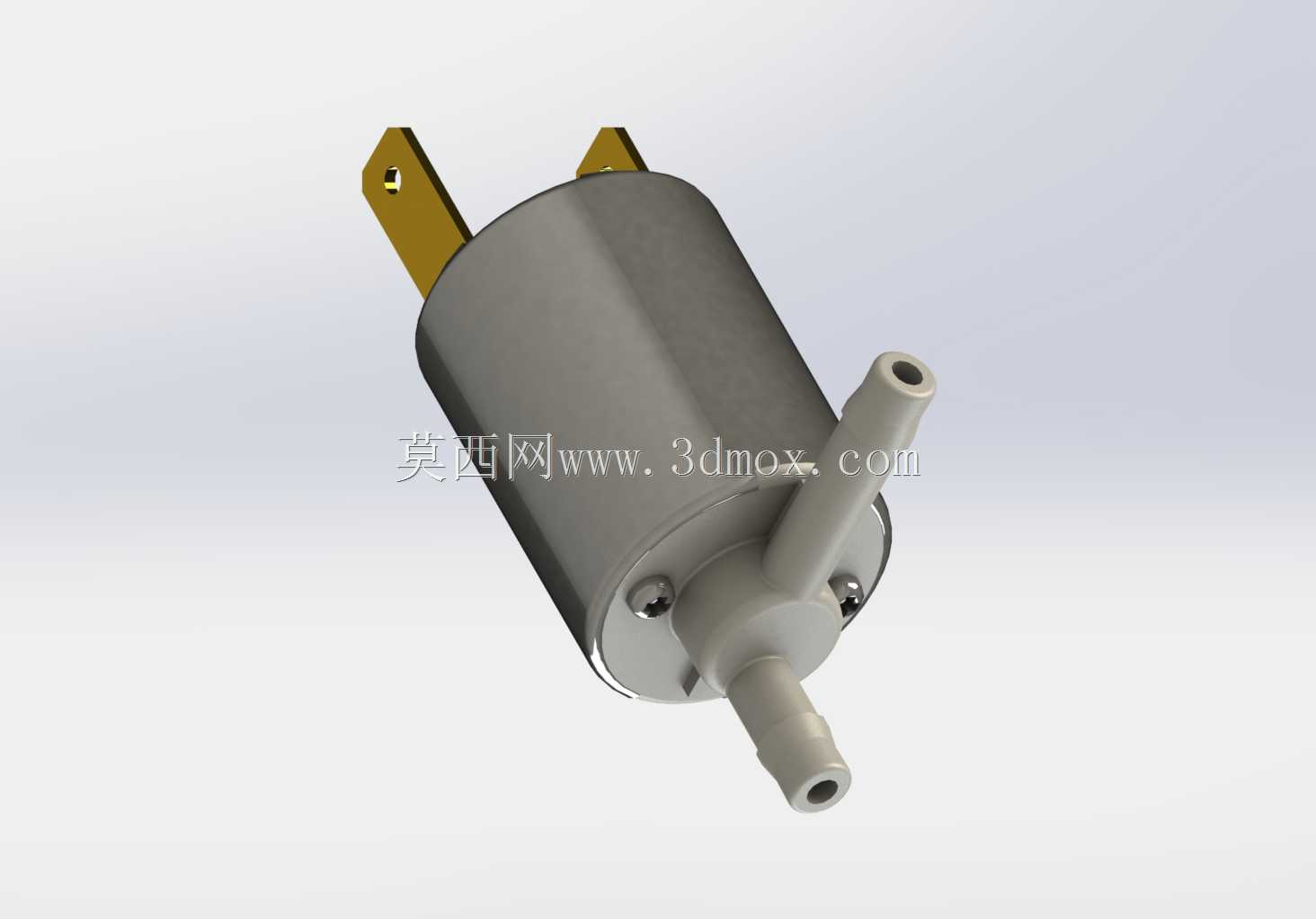

从结构设计来看，这款阀采用圆柱形金属阀体作为主体承压结构，金属外壳既可以给内部电磁线圈提供可靠的防护，避免外界粉尘、轻微溅水侵入线圈造成绝缘失效，同时金属材质的导磁性能也能优化电磁回路的磁通量利用率，降低线圈的功耗。阀体一端伸出两个插片式供电端子，这种插片结构的接线方式比引线式更可靠，在设备批量装配时可以直接插装对应规格的接插件，装配效率更高，也能避免引线拉扯造成的接线松脱问题，端子的排布间距符合小型低压电器的通用安全间距要求，不会出现极间短路的风险。阀体另一端的流体接口采用宝塔式竹节接头结构，这种接头适配对应内径的柔性软管，装配时直接将软管插到底，依靠软管自身的弹性抱紧接头的倒锥结构，不需要额外加工螺纹或者焊接，在小通径低压流体系统里装配非常便捷，密封可靠性也能满足常规工况要求，两个接口呈垂直排布，在紧凑安装空间里可以灵活适配管路走向，不需要额外增加弯头转接件，能进一步压缩管路占用的空间。

设计这款阀的三维模型时，首先要明确安装边界的约束：整体圆柱形阀体的外径控制在小尺寸区间，整体长度不含接头和端子的部分也做了紧凑化处理，两个插片端子的伸出长度、角度都做了标准化设计，避免和周边其他元件产生干涉；流体接头的外径、倒锥的尺寸、间距都严格匹配常用的小型软管规格，不会出现软管插装过松或者过紧无法装配的问题。内部结构的设计逻辑围绕低功耗、快响应展开：电磁线圈的线径、匝数匹配12V直流供电的参数，保证通电时产生的电磁吸力足够克服复位弹簧的预紧力，带动阀芯完成通路切换，同时线圈的发热功率控制在安全范围内，长时间通电也不会出现过热烧毁的问题；阀芯部分的密封件采用耐常规介质的弹性材料，常闭状态下依靠弹簧预紧力将密封件压在阀座上，实现可靠截止，泄漏量控制在极小范围内，满足小流量系统的密封要求；阀芯的运动行程做了优化，既保证全开状态下的通流面积满足小流量需求，又尽可能缩短阀芯动作行程，提升阀的响应速度，通断响应时间可以控制在数十毫秒级别，适配需要快速通断的控制场景。

在实际选型应用时，要注意这款阀的适用介质范围，常规的压缩空气、清水、无腐蚀性的低粘度流体都可以适配，如果是有腐蚀性的流体则需要更换对应密封材质；安装时要注意流体方向和阀体标注的方向一致，虽然部分直动阀可以反向耐受一定压力，但正向安装的密封可靠性和使用寿命更有保障；接线时要注意供电电压和额定值匹配，过压会造成线圈过热烧毁，欠压则会导致电磁吸力不足，无法正常开启阀门。另外这款阀的安装固定方式比较灵活，既可以通过阀体侧面的两个固定螺丝孔直接锁在设备安装板上，也可以依靠管路自身的支撑固定，在空间极度紧凑的设备里，不需要额外设计固定支架，能进一步简化设备的结构设计。建模过程中对各个配合面的公差做了合理设定，比如阀芯和阀腔的配合间隙既保证阀芯运动顺畅无卡滞，又不会因为间隙过大造成内部泄漏，金属外壳和端盖的配合处设计了密封结构，避免外界杂质进入阀内部造成阀芯卡滞，整体结构的零件数量少，装配工序简单，适合批量生产制造，也方便后期的维护拆解。
