布雷维尼减速机链轮驱动装置三维设计

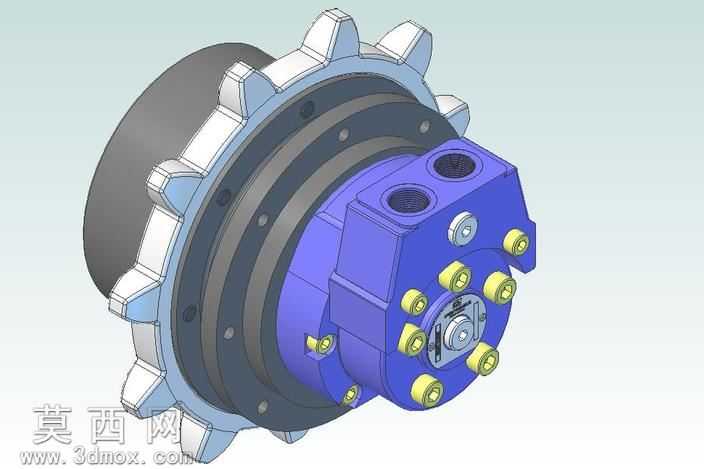

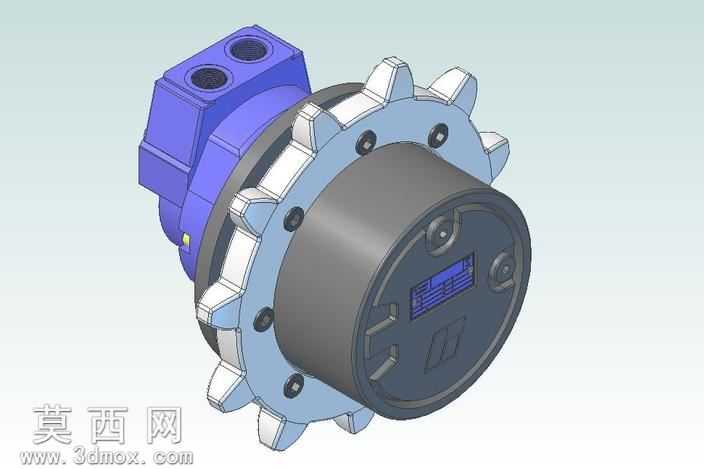

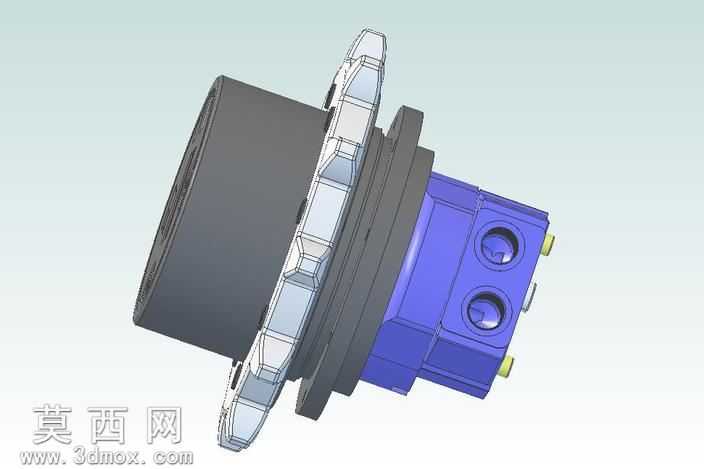

本模型为集成式链轮驱动装置，基于布雷维尼CMT1016CF减速机齿轮箱搭配Samhydraulik BRZ100轨道电机完成整体结构设计，建模过程中严格遵循实际工业产品的尺寸规范与装配逻辑，对各部件的配合公差、安装接口进行了精准还原。模型整体分为液压动力单元、减速传动单元、链轮输出单元三个核心模块，动力端采用紫色工程塑料质感的液压马达壳体建模，还原了马达顶部两个油口的结构形态、壳体表面的安装定位凸台与螺栓孔位，壳体与减速箱连接法兰处的密封槽、定位销孔均做了精细化建模，保证装配关系的合理性。减速箱主体采用灰黑色金属材质渲染，还原了铸铁箱体的哑光磨砂质感，端盖上的固定螺栓、油位观察窗、铭牌安装位都按照实物比例完成建模，端盖与箱体的配合止口、密封结构都做了细节呈现，清晰展示了行星减速结构的外部安装特征。输出端的链轮采用浅蓝色金属漆质感渲染，精准还原了Z11齿形链轮的齿廓曲线、齿根圆角与链轮轮毂的安装结构，链轮与输出轴的连接键槽、轴向固定的螺栓孔位都做了完整建模，链轮侧面的减重凹槽、齿面的加工纹理都通过材质贴图与细节建模进行了呈现。建模过程中采用自顶向下的设计思路，先确定整体传动的轴线位置与安装尺寸，再依次完成各子部件的结构细化，对液压马达与减速箱的连接法兰、减速箱输出轴与链轮的配合面都做了干涉检查，保证各部件装配后无结构冲突。材质渲染阶段针对不同部件的工业属性分配对应材质，液压马达壳体采用耐油工程塑料的半哑光质感，减速箱箱体采用铸铁的深灰磨砂质感，链轮采用合金钢的浅蓝金属质感，螺栓等标准件采用镀锌亮面金属质感，通过不同材质的光影对比清晰区分各功能模块，同时还原了工业设备表面的细微加工痕迹与使用质感，让整体模型既具备精准的结构参考价值，也拥有贴近实物的视觉呈现效果。模型还还原了CMZ-1/2端口的接口结构、72度沥青密封的安装位细节，完整呈现了该链轮驱动器用于轨道行走驱动的全部结构特征，可用于传动方案验证、设备结构展示、教学演示等场景。
