小罗马蒂尼柴油机钟形壳体结构设计

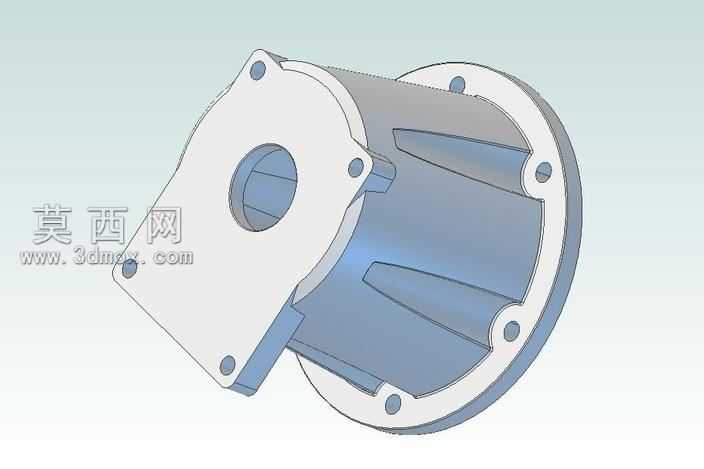

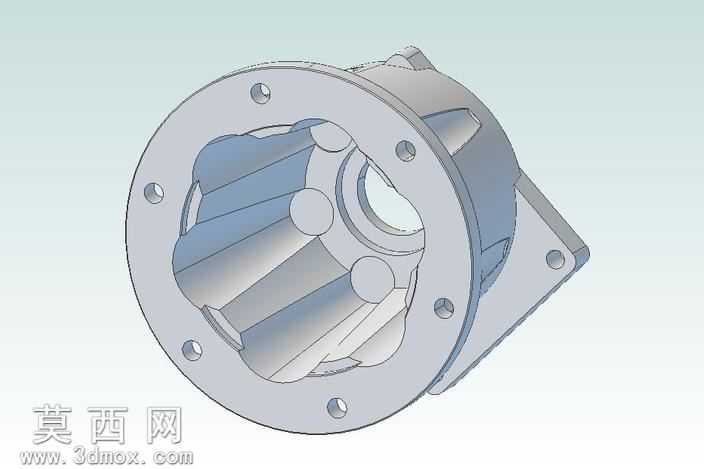

本作品为适配小罗马蒂尼柴油引擎的钟形壳体三维建模成果，建模过程严格遵循柴油引擎动力衔接端的装配尺寸规范，以实现引擎与传动部件的精准对接为核心设计目标。建模阶段首先梳理钟形壳的功能逻辑：作为引擎与传动系统的衔接承载构件，需要同时兼顾安装定位精度、结构刚性与轻量化需求，因此整体采用一端方形安装法兰、一端圆形对接法兰的不对称壳体结构，方形法兰端开设中心轴孔与多组周向安装孔位，用于匹配引擎本体的输出端定位，孔位的位置度、孔径公差均按照柴油引擎装配的精度要求设定，保证安装后无同轴度偏差。圆形对接法兰端均匀分布螺栓安装孔，用于连接后续传动组件，法兰端面设计有贴合密封的平面结构，避免装配后出现渗漏问题。壳体主体采用渐变式曲面过渡结构，衔接方形与圆形两端的同时，在壳体外壁设置多道径向加强筋，筋条沿壳体轴向延伸布置，在不额外增加壳体整体壁厚的前提下，大幅提升壳体的抗扭、抗振刚性，适配柴油引擎运行过程中产生的持续振动与扭矩载荷。材质设定上选用柴油机壳体常用的铸铝合金材质，渲染阶段还原铸铝件的哑光金属质感，对安装孔的加工面、法兰贴合面做精加工面的质感区分，清晰呈现铸造毛坯面与机加工面的视觉差异。建模过程中对壳体的壁厚做均匀化处理，避免出现壁厚突变导致的铸造应力集中问题，所有孔位边缘、结构转角处均设置合理的铸造圆角，符合实际铸件的生产工艺要求。内部型腔的尺寸完全避让引擎输出轴的运动空间，同时预留密封件、定位销的安装位置，保证模型可直接用于后续的装配干涉检查、工程图导出与生产工艺参考。整体结构设计兼顾功能实用性与工艺可行性，完整还原了钟形壳作为动力衔接部件的全部结构特征，各安装位、加强结构、型腔细节均做了精细化建模处理，无多余结构特征，也无关键尺寸的遗漏。
