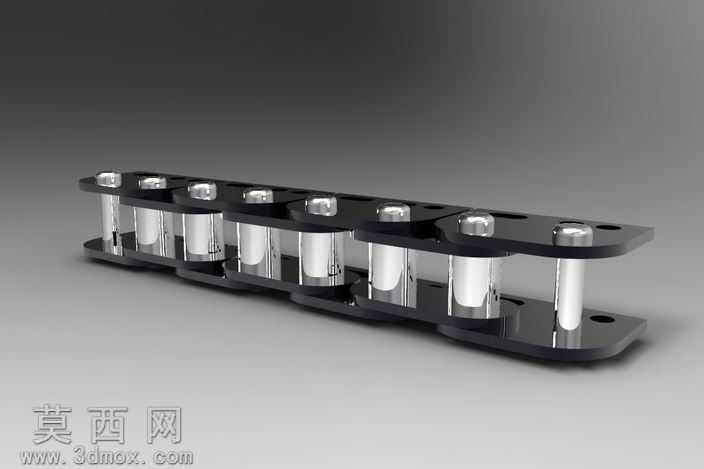

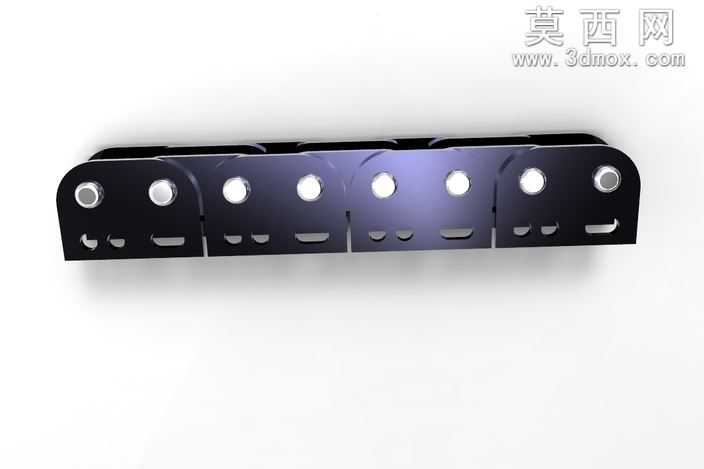

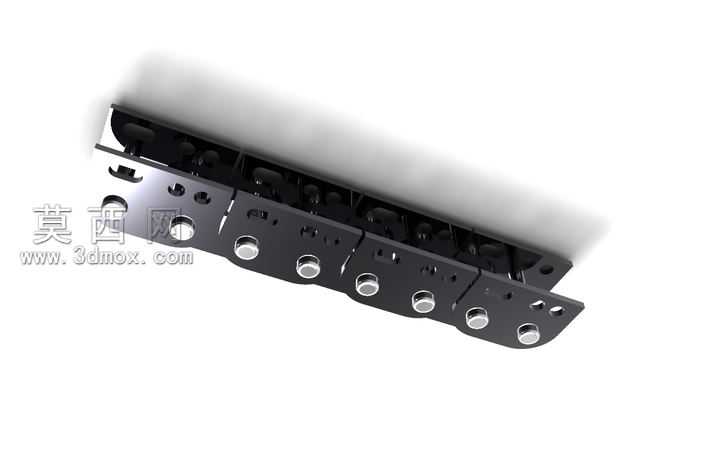

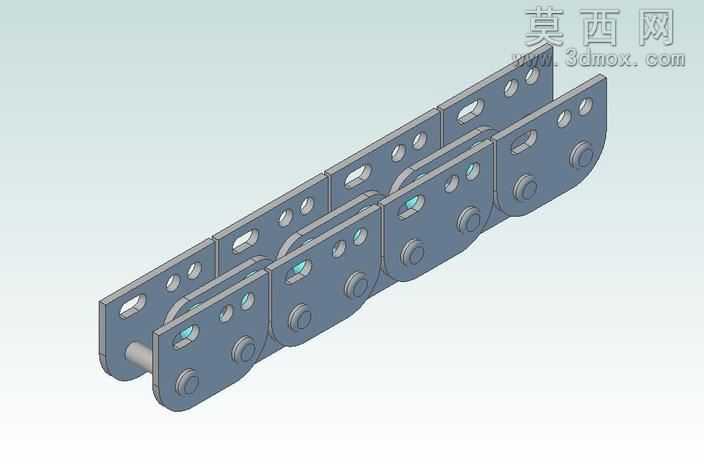

沥青开沟机专用输送链结构三维设计

本模型为沥青路面施工开沟机配套使用的专用工作链，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械设计中链传动的尺寸规范，对每一节链节的外形轮廓、铰接孔位、连接凸台、安装卡槽都进行了1:1比例的精准还原，未对结构做简化省略处理。模型整体采用多段链节依次铰接的装配结构，每段链节为一体化冲压成型的金属基体设计，基体上预留了均匀分布的圆形铰接安装孔，孔位同轴度公差在建模时做了约束设置，保证相邻链节铰接后转动灵活无卡滞，同时链节侧面设计有与开沟机工作部件配合的定位卡槽，卡槽的尺寸与开沟机牵引导轨的限位结构完全匹配，可保证链条在作业过程中运行平稳不脱轨。材质设置上，模型整体赋予高强度合金钢材质属性，表面做了发黑防锈处理的材质表现，金属哑光质感还原准确，铰接孔位置做了局部高亮的精加工面材质区分，清晰展现零件的加工工艺特征。渲染阶段采用柔和的侧上方打光方案，突出链节表面的结构凹凸与轮廓线条，阴影过渡自然，能够清晰展现链条整体的排布形态与各部件的连接关系。设计思路围绕沥青开沟机的实际作业工况展开，针对沥青路面施工时的高负载、强磨损作业环境，对链节的壁厚做了针对性加强设计，相邻链节的铰接间隙控制在合理范围，既保证链条弯曲绕行的灵活性，又避免间隙过大导致作业时晃动冲击，同时链节底部设计有与开沟机行走机构配合的贴合面，可有效分散作业时的负载应力，延长链条的整体使用寿命。模型装配关系完整，各部件的约束设置符合实际机械装配逻辑，可直接用于工程装配校验、作业工况模拟以及后续的工程出图使用，能够直观展现开沟机工作链的结构组成与连接方式，为开沟机传动系统的设计优化提供直观的三维参考。
