CEE标准3P+E阳直角工业插座结构设计

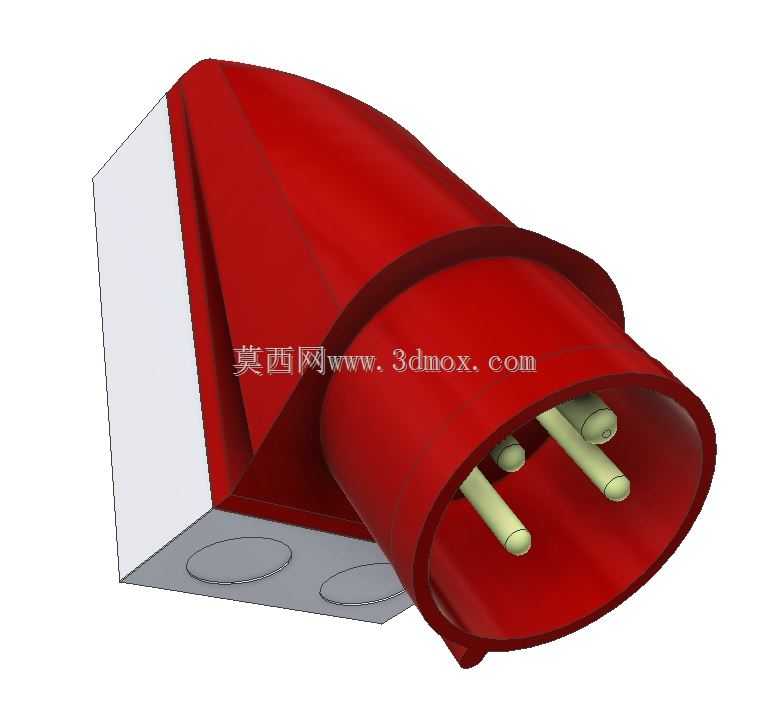

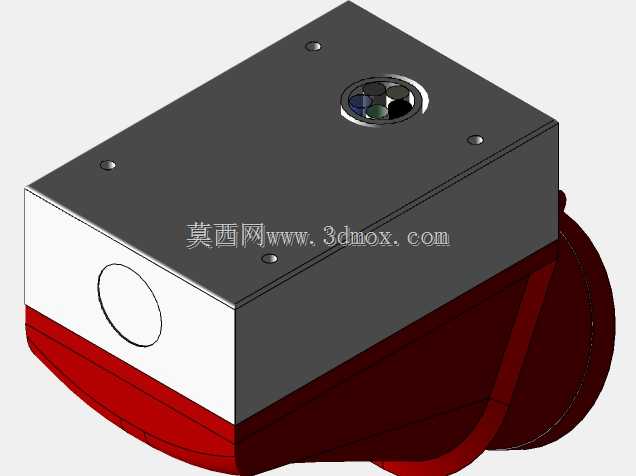

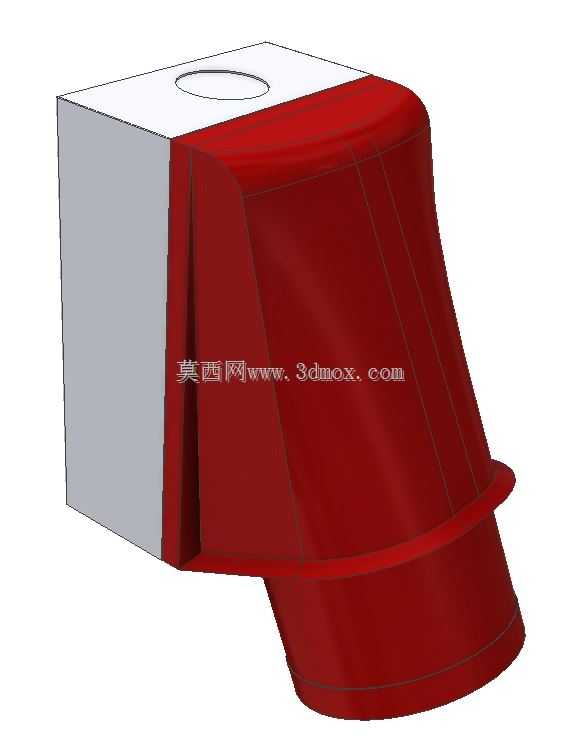

这款直角型工业接插件主要面向工业现场的侧向布线场景设计，在车间生产线、户外施工临时供电、港口起重设备供电、大型机床外接电源等场景中，常规直头插座在设备贴墙安装、线槽侧出布线时往往会出现线缆弯折半径不足、插头突出设备外壳过多易被碰撞剐蹭的问题，这类直角出线的结构恰好能解决这类布线痛点，让供电线缆从插座侧方平顺引出，既可以缩小接插件整体的外凸安装尺寸，也能避免线缆长期处于小半径弯折状态导致的线芯断裂、绝缘层破损等隐患。从功能特性来看，3P+E的极数配置对应三相五线制供电系统中的三根相线加一根保护接地极，能够满足额定电压范围内的三相工业设备供电需求，接地极的位置设计符合CEE标准的防呆要求，不同极数、不同电流规格的插头无法误插入，从结构上避免错插导致的设备烧毁、触电风险。插座的外壳采用转角流线型设计，红色的外壳部分为绝缘防护壳体，包裹内部的导电插套组件，后端的出线端做了环形加强筋结构，既可以提升壳体的结构强度，在插头插拔受力时避免壳体开裂，也能和线缆固定护套配合，夹紧线缆外层，防止线缆受外力拉扯时直接作用在内部接线端子上，造成接线松脱、接触不良。安装端的方形法兰面是和设备面板配合的安装基准，法兰面上预留的安装孔位可以通过螺丝将插座固定在设备外壳的开孔上，法兰和设备面板之间可以加装密封胶圈，满足户外使用时的防尘防水要求。在设计思路上，这款插座的内部导电件排布充分利用了直角转角的内部空间，将插套组件的固定座和接线端子座做了90度转向布局，既保证了插套和插头插销的配合长度满足接触电阻要求，也让接线操作的空间更充裕，电工在接线时不需要在狭小的转角空间内拧动接线螺丝，降低现场安装的操作难度。外壳的转角处做了大圆弧过渡，没有尖锐的棱角，一方面是避免安装和使用过程中划伤操作人员，另一方面也能提升壳体的抗冲击性能，在受到外物碰撞时，圆弧面可以分散冲击力，减少壳体碎裂的概率。从安装边界尺寸来看，方形安装法兰的边长尺寸适配行业通用的面板开孔尺寸，不需要对现有设备的安装面板做额外的扩孔、改孔就可以直接替换同规格的直头插座，插座本体在安装完成后，垂直于面板方向的突出高度比同规格直头插座降低近一半，在设备排布密集、操作通道狭窄的车间内，能够减少接插件对通道空间的占用，也避免过往的物料推车、操作人员剐蹭到插头导致供电中断。出线端的管径尺寸适配对应规格的橡套电缆，线缆插入后可以通过尾部的电缆防水接头锁紧，固定线缆的同时实现出线端的密封，防止粉尘、水汽从出线位置进入插座内部。插套组件采用铜质导电件，表面做镀镍处理，既可以降低接触电阻，避免大电流通过时出现过热现象，也能提升导电件的抗氧化能力，在潮湿、有腐蚀性气体的工业环境中也能长期保持稳定的导电性能。接地插套的长度设计比相线插套更长，在插头插入时接地极先接通，拔出时接地极后断开，保证设备在插拔过程中始终处于接地保护状态，符合电气安全规范的要求。插座内部的绝缘基座采用耐高温的绝缘材料压制而成，能够将不同极的导电件完全隔离，避免极间飞弧、短路的问题，即使在满负载运行的状态下，绝缘基座也能承受导电件传递的热量，不会出现软化、变形的情况。在实际选型应用中，这类直角插座特别适合用在设备侧面的电源接口位置，当设备需要贴墙布置、或者设备侧面紧邻其他设备时，直头插座出线后线缆需要弯折90度沿墙面或设备侧面排布，长期使用后线缆的弯折处容易出现绝缘层老化开裂，而直角插座的出线方向天然和安装面平行，线缆可以直接沿线槽排布，不需要额外弯折，既提升了布线的整洁度，也延长了线缆的使用寿命。在移动类工业设备上，比如移动式空压机、小型焊接设备、临时配电箱上使用这类直角插座，还能减少插头整体的外伸长度，在设备移动、转运过程中，降低插头被其他物件勾挂、碰撞的概率，减少接插件损坏的维修成本。
